本文介绍了5G网络的频段划分，重点讨论了Sub6G（FR1）和毫米波（FR2）的区别与应用。5G的FR1主要集中在3.5GHz和2.6GHz频段，适合广泛覆盖；而毫米波由于频率高、衰减快，适用于热点区域的高速率需求。中国未选择毫米波的主要原因是建设成本高、穿透性差以及关键器件依赖进口。此外，还提到了5G小区的构成和NCGI（网络细胞全局标识）的概念。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

扇区、载频和小区

一个基站支持的小区数=扇区数×每扇区载频数
扇区(Sector)是指覆盖一定地理区域的最小无线覆盖区
每个扇区使用一个或多个无线载频(Radio carrier)完成无线覆盖
每个无线载频使用某一载波频点（Frequency）
扇区和载频组成了提供UE接入的最小服务单位，即小区（Cell）

5G NR的频段

Sub6G(FR1)、毫米波(FR2)
FR1是5G的核心频段，以3.5GHz(又称C波段)附近的频谱资源作为5G部署的黄金频段，其次2.6GHz; FR2由于频率高、衰减快，作为5G的辅助频段，用于热点区域速率提升

=> 5G频率和小区带宽 https://zhuanlan.zhihu.com/p/341398026

FR1	450MHz ~ 6000MHz
FR2	24250MHz ~ 52600MHz

5G NR频点计算

=> 5G NR频段划分和频点计算 http://www.360doc.com/content/20/0507/15/250434_910762622.shtml

$_{_{}}$ $N_{REF}=N_{REF-Offs} +(Freq - F_{REF-Offs}) / \Delta F_{Global}$

毫米波

毫米波和Sub-6GHz是目前全球采用的两种不同5G频段，美国和俄罗斯使用了毫米波技术；我国三大运营商、欧洲国家及地区则普遍采用Sub-6GHz频段。

毫米波是指波长在1-10mm之间的电磁波，毫米波频率高（30-300GHz）在传输信号时速度快，存储容量也更大

我国没有选择毫米波的原因
1、毫米波的建设成本高
毫米波要做到和Sub-6G一样的覆盖水平，基站密度需要是Sub-6G基站的5倍
2、毫米波穿透性差
3、关键器件毫米波天线、功率器件等主要部件都要依赖进口

NCGI

=> 4G、5G的CGI(Cell Global Identity) https://zhuanlan.zhihu.com/p/151632546?from_voters_page=true
5G的NCI由gNB ID和Cell ID组成
5G的NCGI组成 MCC+MNC+NCI => MCC+MNC+gNBID+CellID

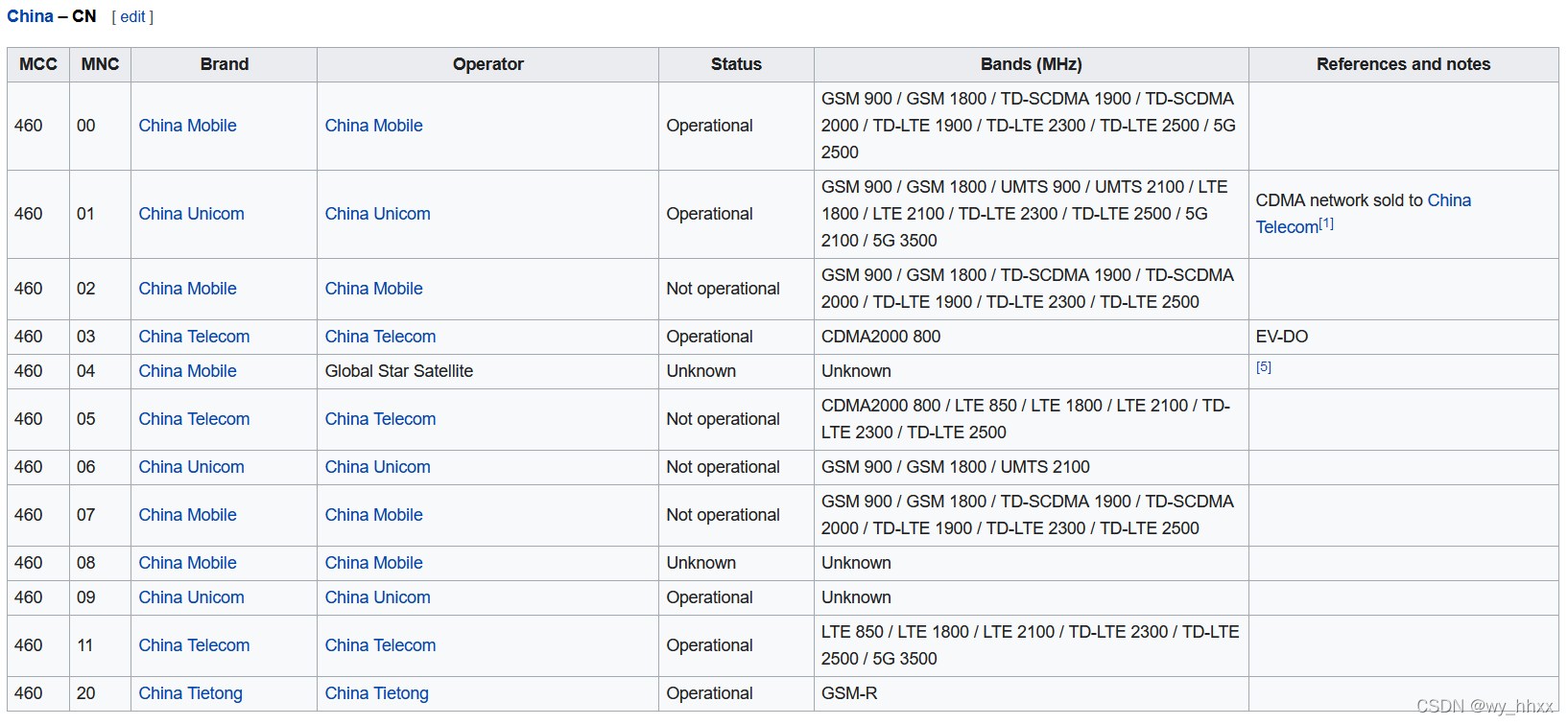

PLMN

移动国家代码(MCC)、移动网络代码(MNC)
