家庭mesh网络与IPTV的搭建

本文的配置可以做到以下功能需求

• 通过自己的主路由进行拨号上网，发挥主路由强大的性能，运营商的光猫只起到桥接作用
• 家里的所有设备处于同一个局域网中，实现轻松互访；级连多个路由器虽然也可以实现上网，但是会造成多个局域网的划分，不同的局域网中的设备要实现互访还得配置路由表
• IPTV与网络正常使用；将单线复用的配置从光猫端移到网管交换机
• WiFi信号在多个房间的mesh设备上实现无缝漫游
• 配置DDNS实现外网访问家里的网络；之前如果使用光猫进行拨号，自己的路由器就成了二级路由器，一些路由器的DDNS不支持二级路由器

本文参考视频链接

一劳永逸的家庭组网通用解决方案！单线复用+VLAN - 家庭网络一点通 - 西瓜视频 (ixigua.com)​​​​​​https://www.ixigua.com/6900817095353860615?id=6869321166159348232&logTag=2a4d5b5d9e5fa907704c有线MESH小妙招！扔掉网线！通过单线复用实现有线mesh组网 - 家庭网络一点通 - 西瓜视频 (ixigua.com)https://www.ixigua.com/6900817095353860615?id=6861400070881968648&logTag=11c06e0e18e3ecbaa117

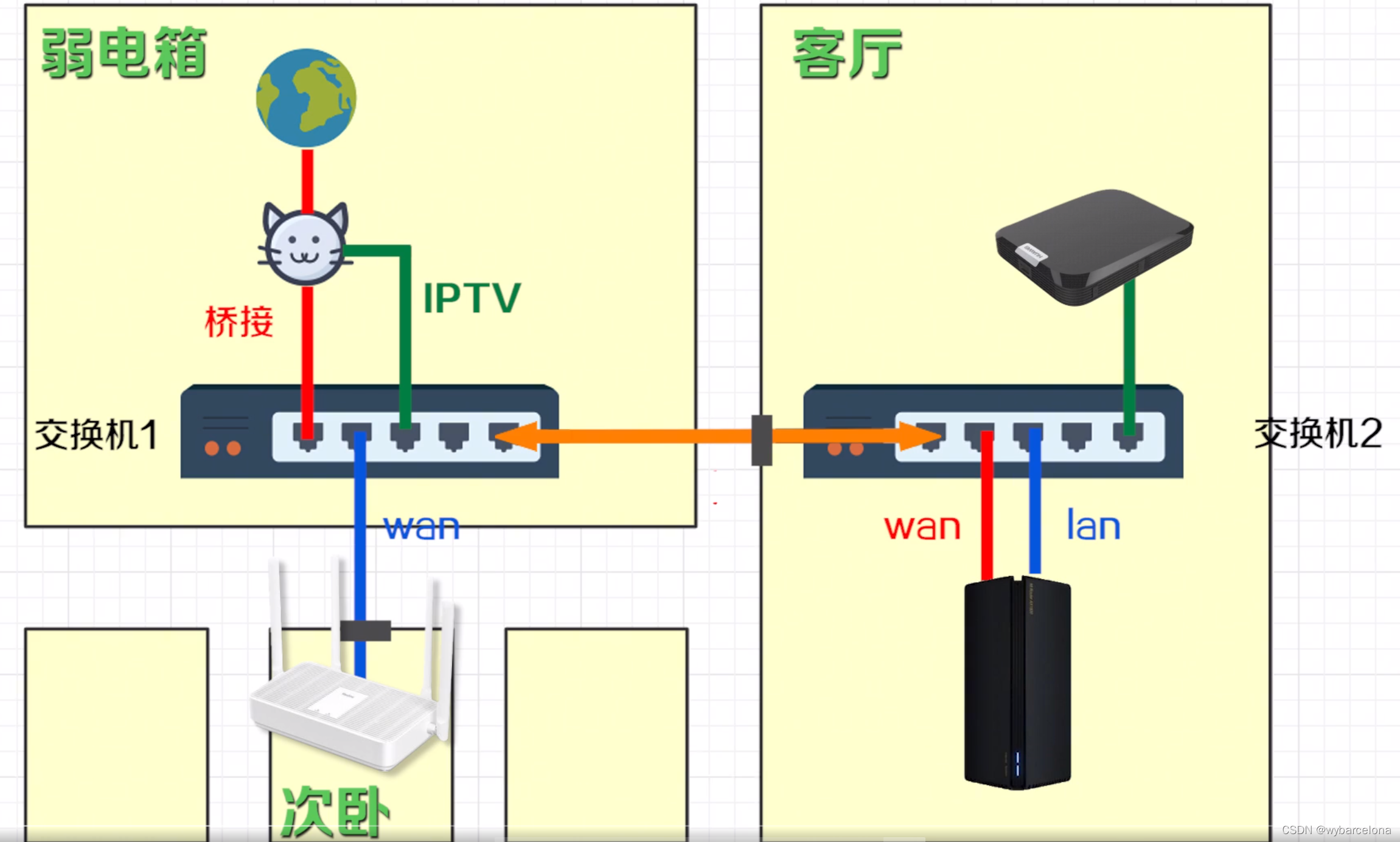

网络布线概览图

橙色线为trunk线，即单线复用

红色线为WAN线

绿色线为IPTV线

蓝色线为LAN线

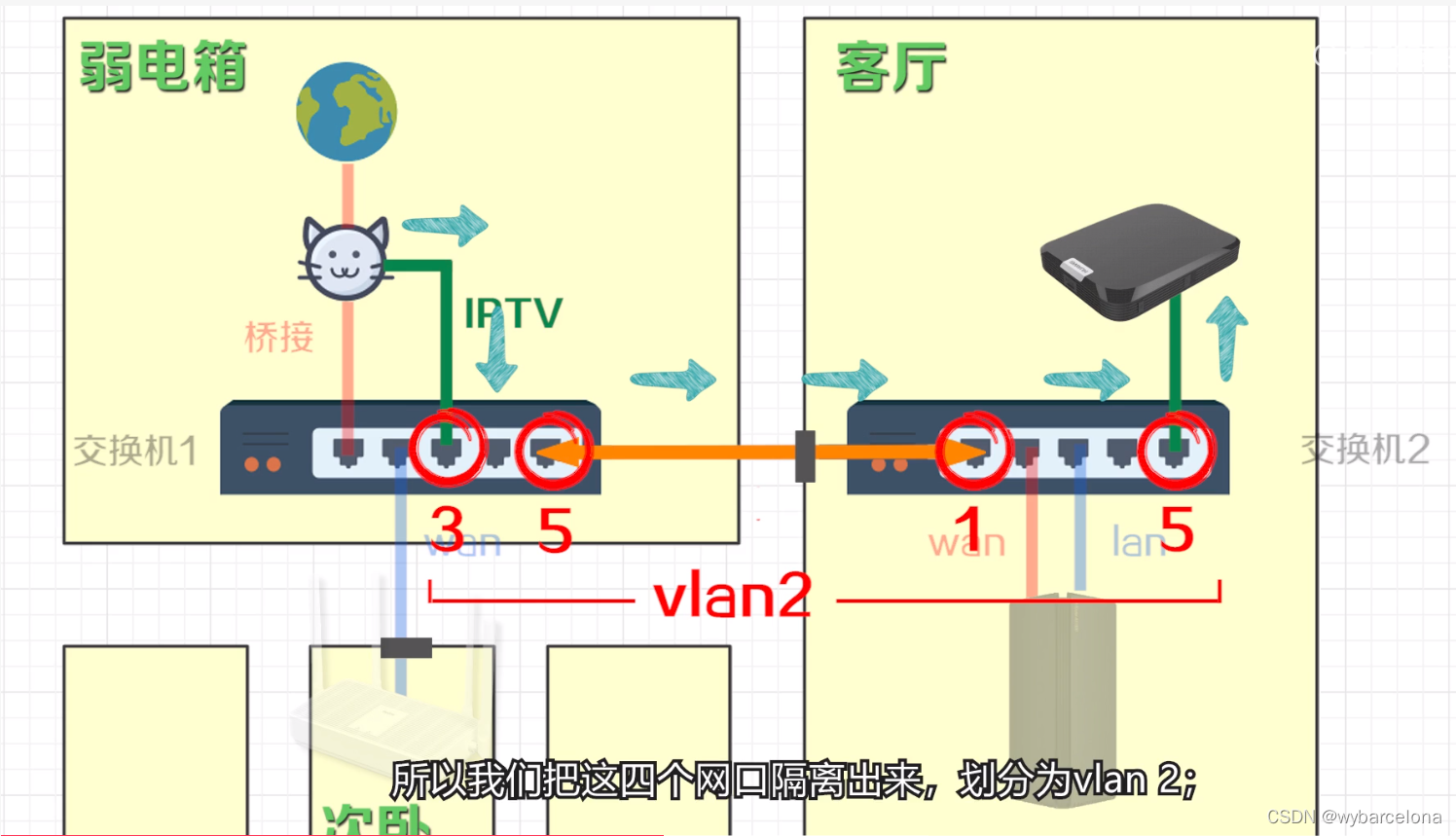

为了让IPTV与网络互不干扰需要进行VLAN划分

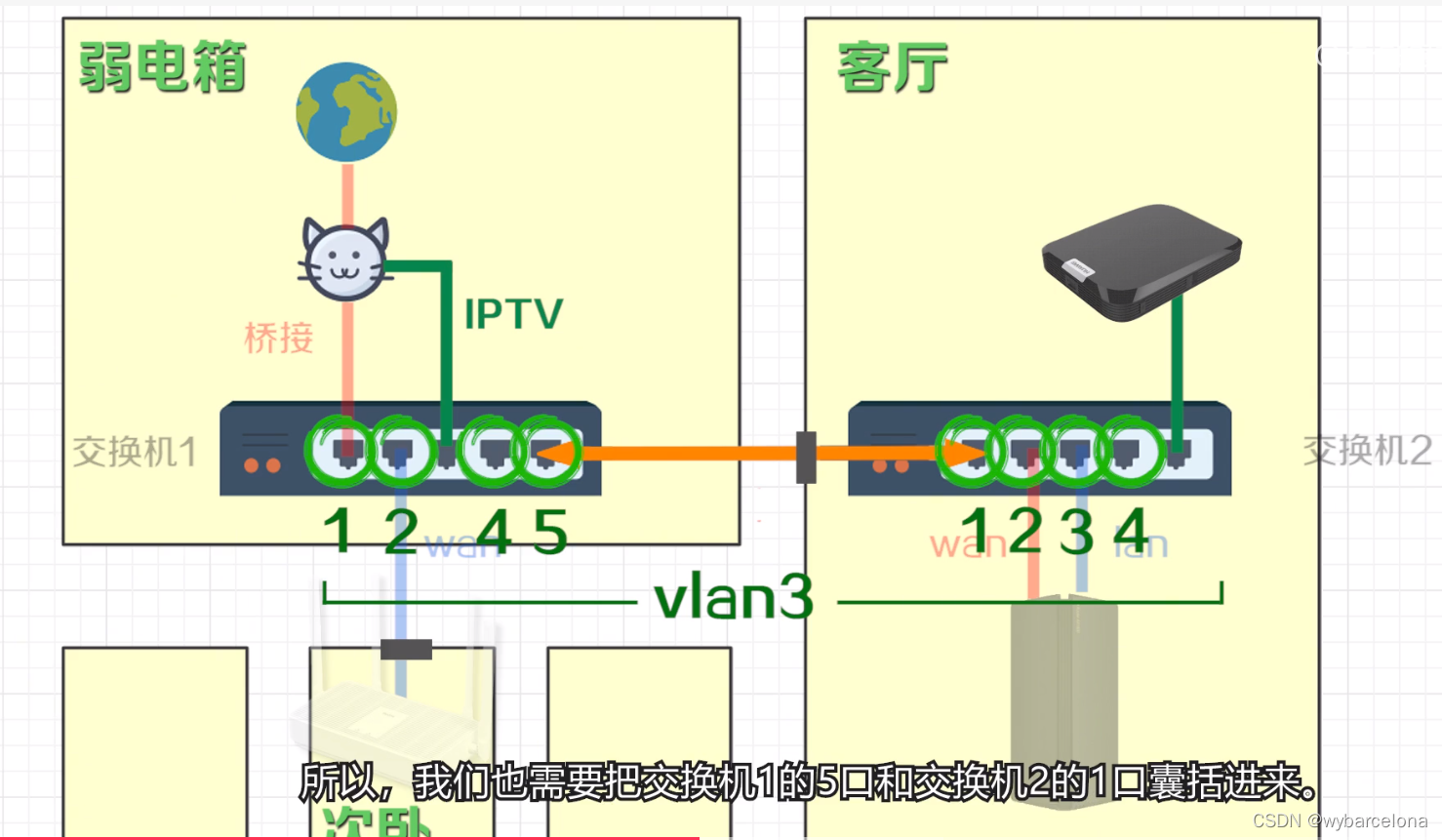

 上图将IPTV划分到vlan2，网络划分到vlan3。

不同地区电信运营商划分网络与IPTV的VLAN编号是不一样的，可根据当地的实际情况进行调整

我家（长沙）是下面这样的设置，IPTV使用vlanID为45，网络使用的vlanID为默认的（默认为1）

所以我将IPTV划分到vlan45中，网络划分到默认的vlan1中

上面引用的视频链接中博主所在的北京地区就是不一样的，每个地区使用的vlanID都不一样

光猫里面一般有这样的设置「网络」—「宽带设置」里面有3个连接，分别是：

• 1_TR069_VOIP_R_VID_46    （TR069管理协议）
• 2_OTHER_B_VID_45    （一般用作IPTV）
• 3_INTERNET_B_VID_    （一般用作网络）

下图为其他地区的vlan划分情况，每个地区使用的vlanID都不一样

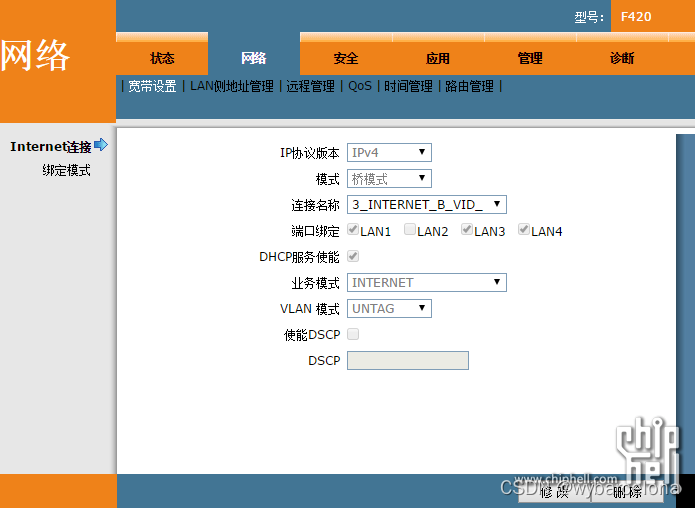

我家INTERNET的VLAN编号为空（默认vlanID为1），如下图

要想进入上面的管理员界面进行桥接模式和vlanID的查看，需要超级管理员的密码 ，如何获取超级管理员密码参见这篇链接

TEWA-700G、TEWA-1000E/G等TEWA系列光猫获取超级密码_wybarcelona的博客-CSDN博客_tewa700g超级管理员密码

---

使用设备：

1.一个电信光猫

2.两个网管交换机(我的是两个TP-LINK 8口网管交换机)

3.一个主路由（我的是RT-AX89X）

4.若干只是mesh组网的路由器（根据需要覆盖网络的房间数决定，我使用的是华硕灵耀AX魔方）

配置步骤：

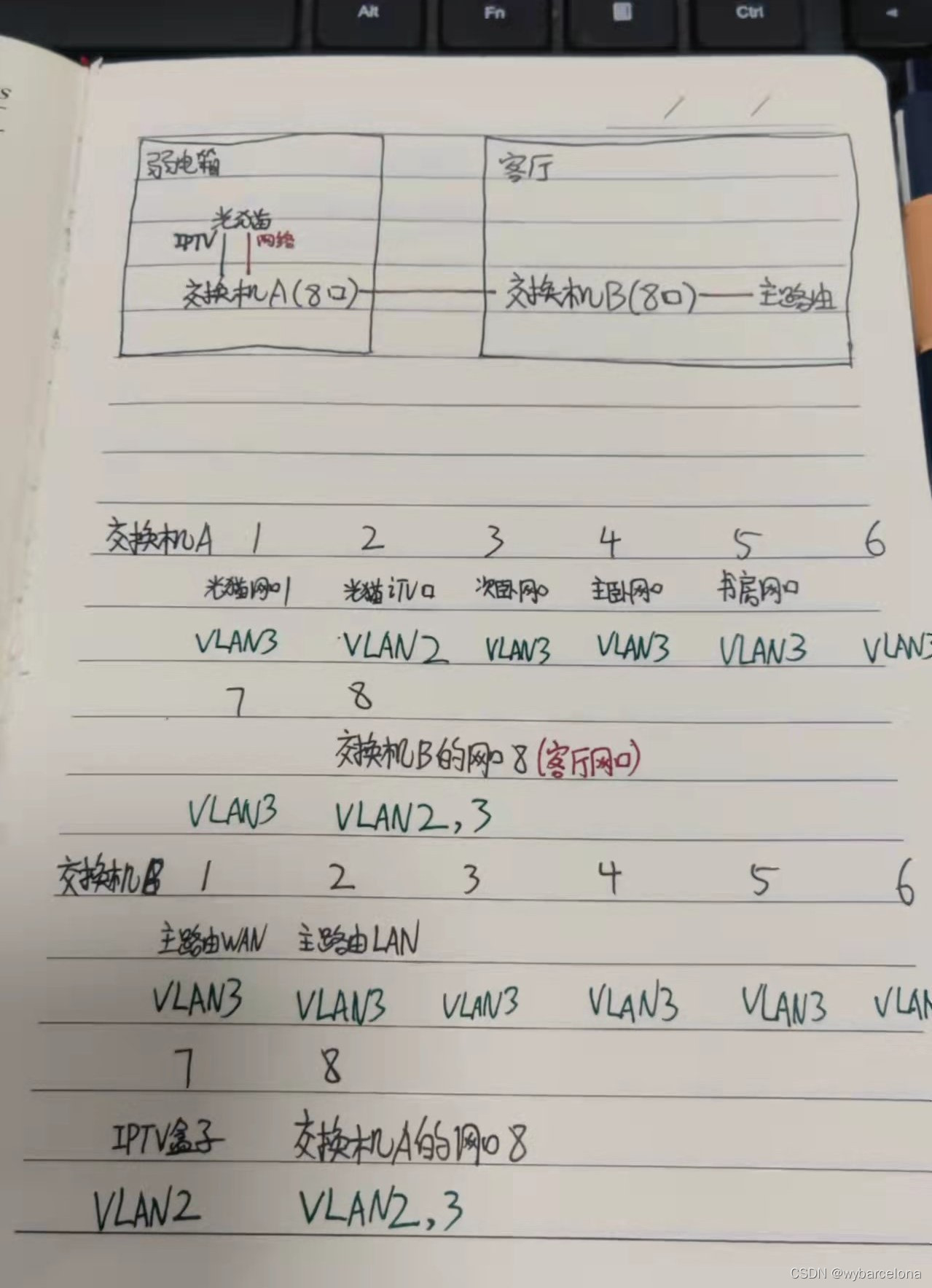

1.网络端口规划（下图将IPTV和网络划分到vlan2和vlan3了，我家实际是vlan45和vlan1）

2.首先修改光猫从路由模式切换为桥接模式。

如果光猫还做了单线复用的配置，需要删除掉vlan绑定。

为什么要删除？

（1）单线复用需要改到新买的网管交换机上进行配置。

（2）大多数家庭弱电箱到客厅都只有一根布线，所以电信工作人员在配置的时候都是默认配置成单线复用，让IPTV和网络绑定到光猫的某个特定端口然后接入客厅端口，这样就可以实现客厅的端口机能上网又能看电视。

3.配置网管交换机（vlan的划分）

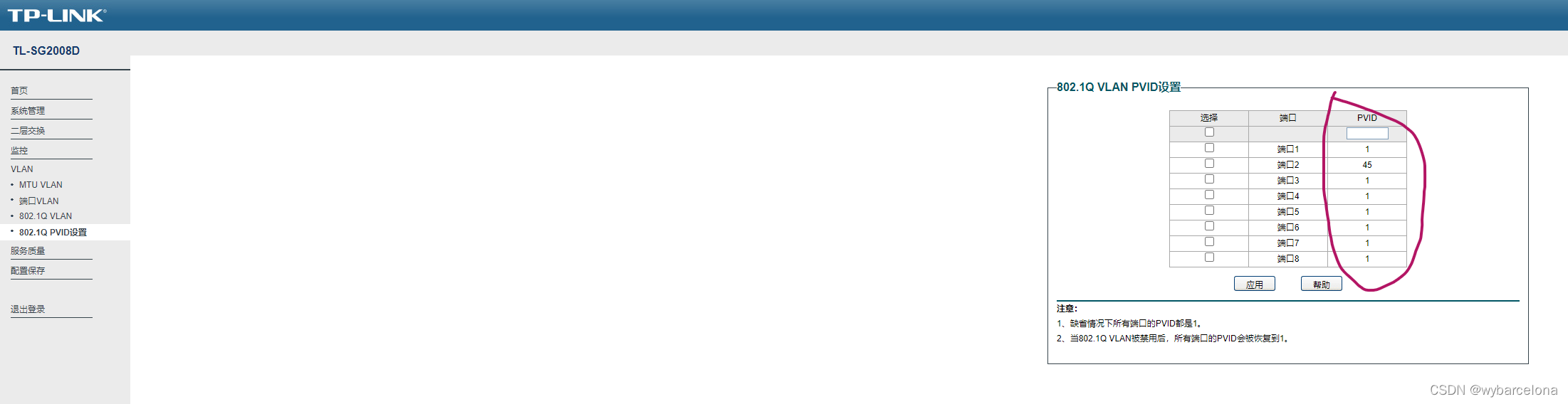

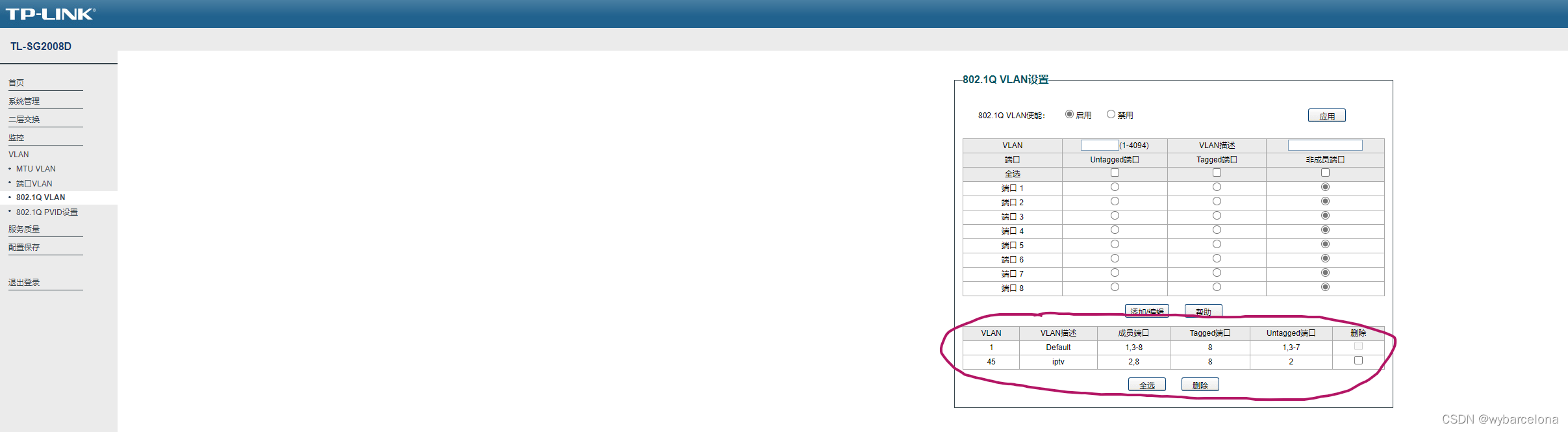

如上图所示为交换机的配置，我将网络划分到默认的VLAN 1 ,将IPTV划分到我所在地区分给IPTV的VLAN 45

上面提到的知识点有tagged端口（trunk模式）与untagged端口（access模式），以及端口的PVID。参见 vlan的三种模式access、trunk、hybrid - 终于还 - 博客园 (cnblogs.com)

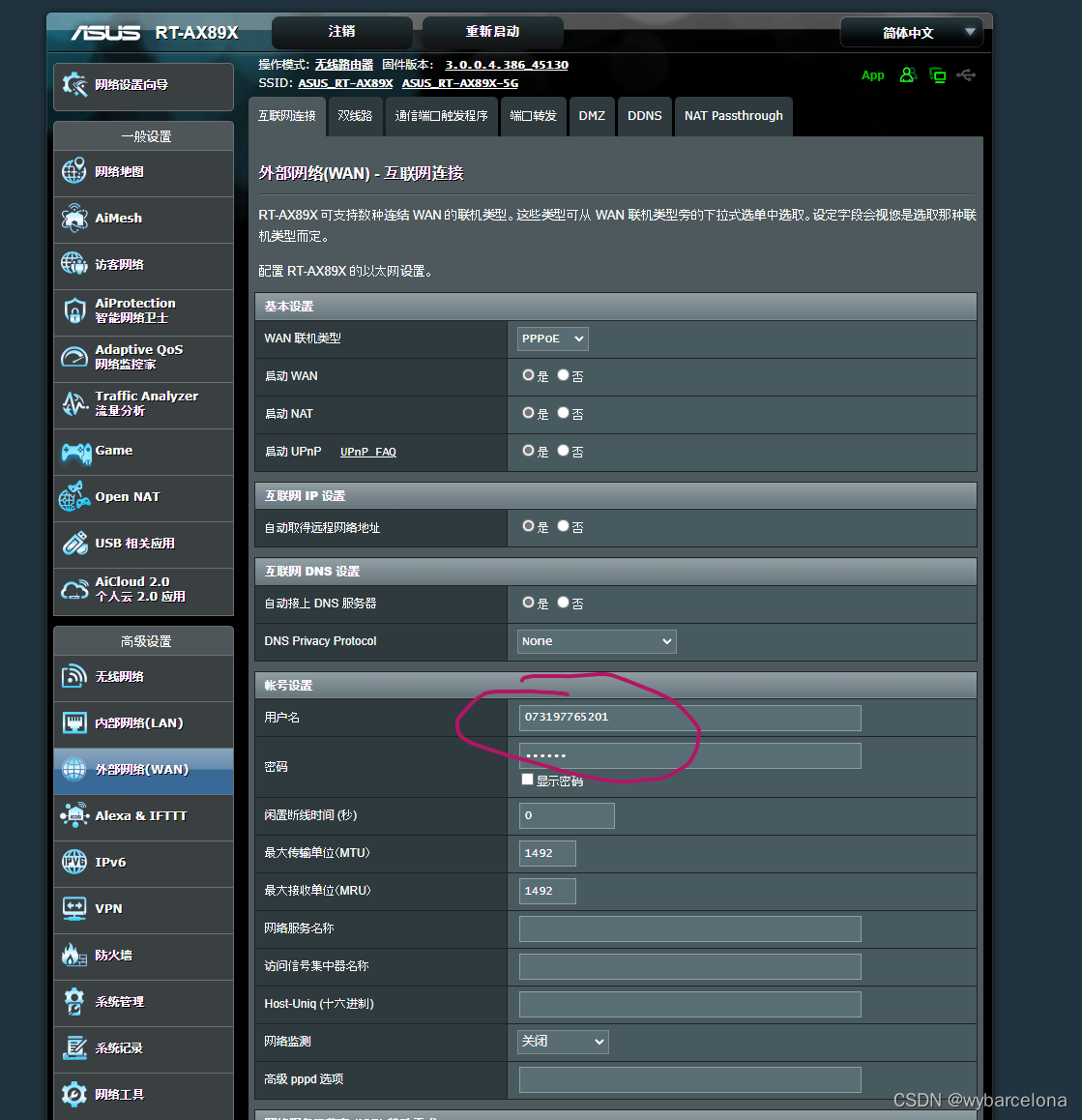

4.主路由拨号设置

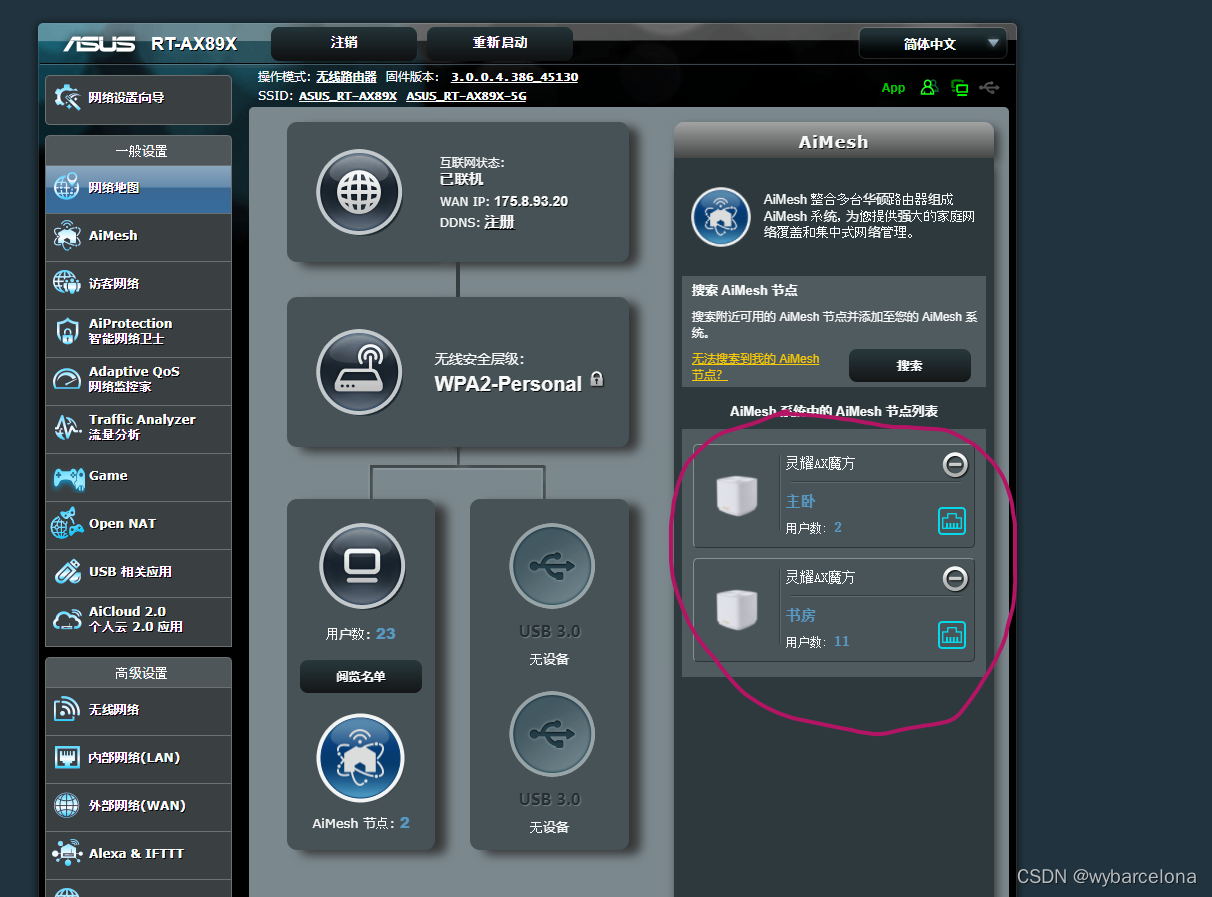

5.mesh路由发现与配置

 我都是通过有线方式进行配置mesh网络的，这样可以避免无线方式配置的mesh网络lan回程占用5G带宽

最后附上实际的设备布线图

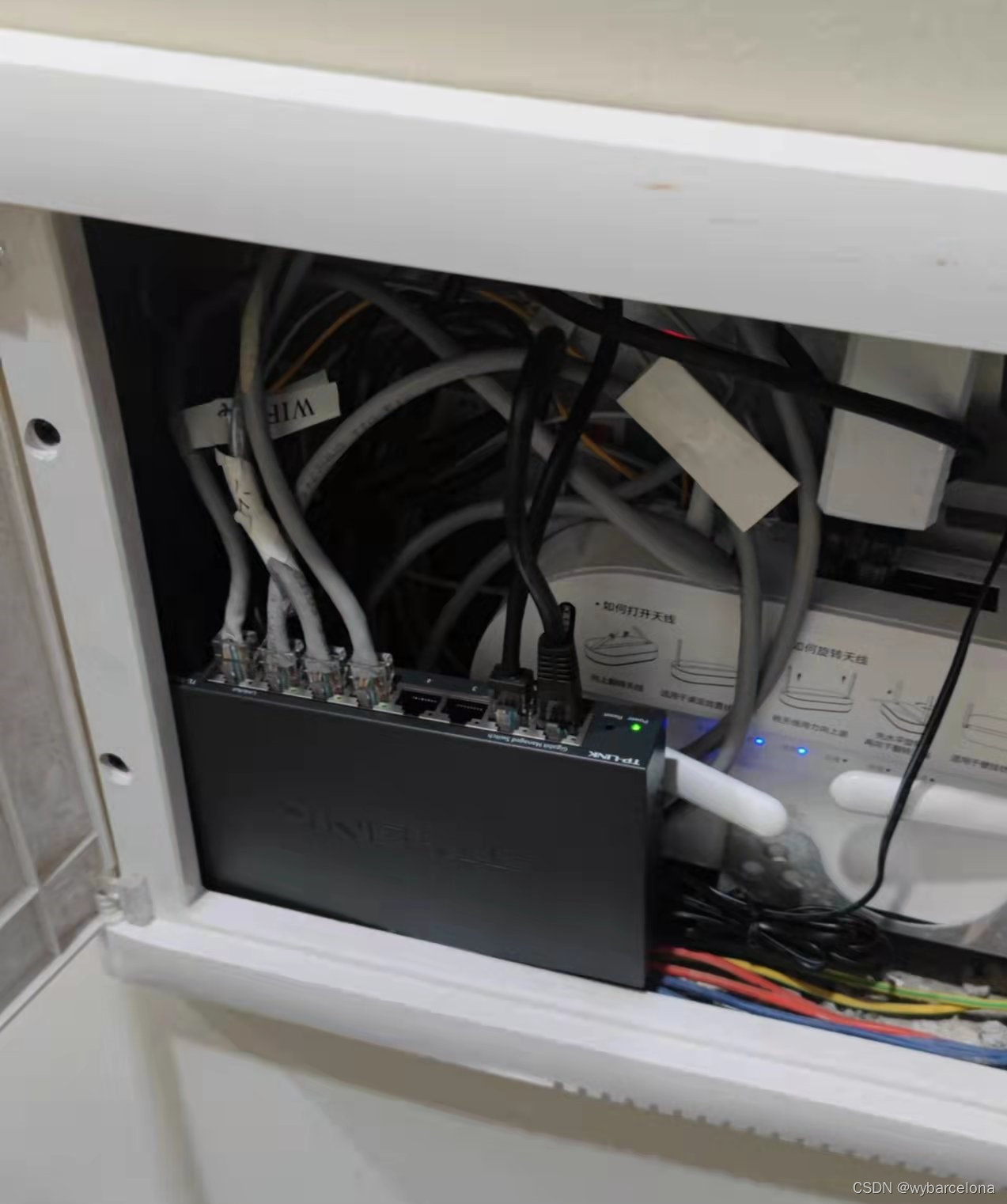

弱电箱：

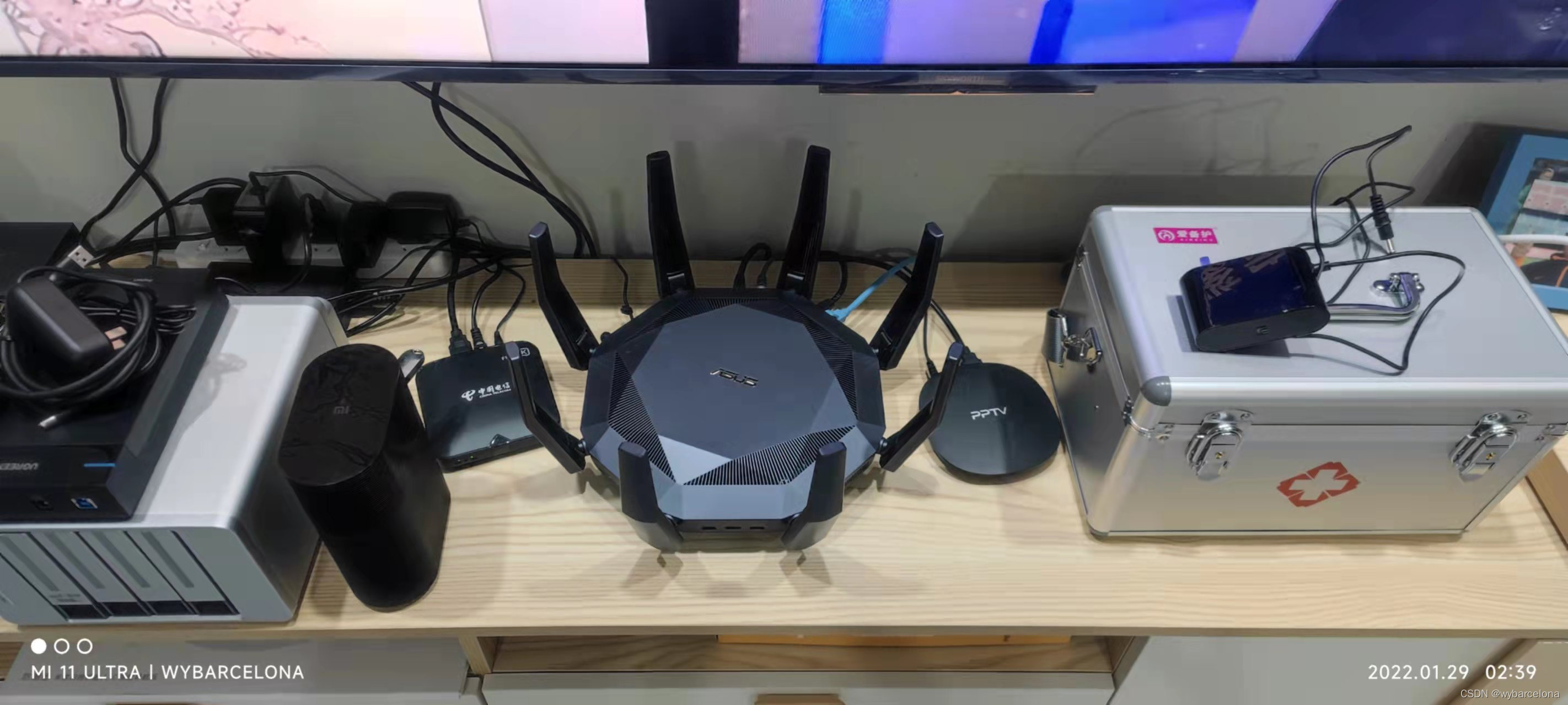

 客厅：

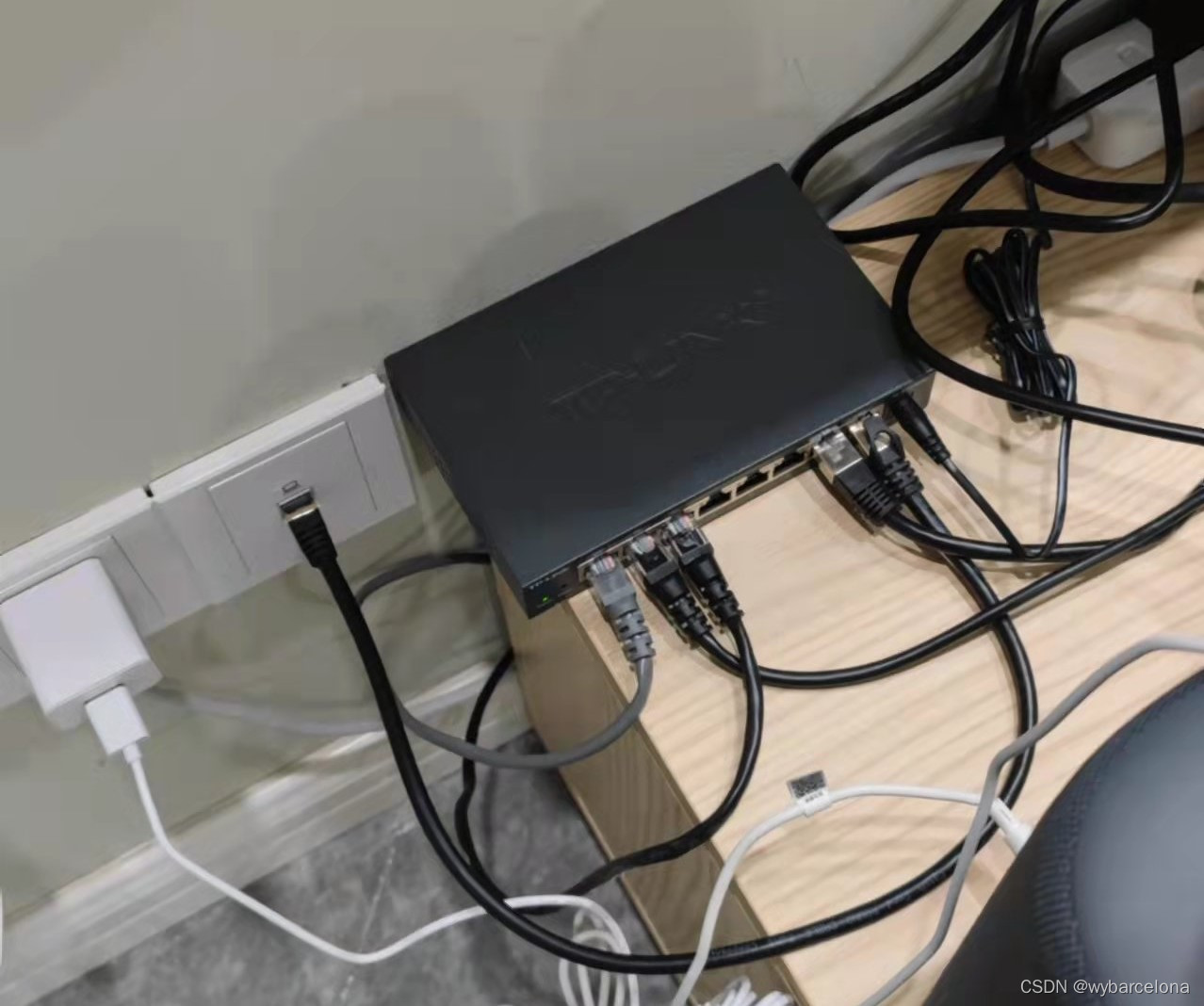

 书房：
