第八节 组建广域网

1网络基础知识-广域网

1.1 网络基础知识-广域网-路由器

路由器：

路由器是工作在三层网络的设备，路由器的主要功能是把两个网络相连，组成一个更大的网络，所以路由器中广域网的核心 设备、路由器和交换机外观的直观区别就是端口数量和端口类型的多少。路由器的端口数量少，但类型丰富，交换机的端口数量多，但类型单一。这主要是因为他们各自的功能不同导致的，交换机连接多台终端设备组成一个局域网，而路由器是连接多个局域网组成更大的网络。

路由表：

路由器的主要功能是完成数据的转发，它不关心数据从哪里来，只关心数据到哪里去。路由器完成数据转发功能主要依赖路由表，路由表会告诉路由器收到的数据根据目标地址从哪个端口转发。

类型	目标地址	转发端口
C	192.168.0.0	G0/0
C	192.168.1.0	G0/1
R	192.168.2.0	G0/0
S	0.0.0.0	G0/0

路由记录的类型：

直连路由（C）：与路由器直接相连的网络，因路由器端口配置了IP而自动认识了该IP所在的网络。

静态路由（S）：非直接连接到路由器的网络，需要人为地配置告诉路由器去往这个网络用哪一个端口转发。

动态路由（R）：通过其他路由器学来的路由记录，我们只学前两个，因为物联网不可能那么大，用到那么多的路由器。

ip地址的一些知识：

在广域网中，IP地址是用来唯一定义节点位置的标识，如果几个节点处于同一个IP网络中，那么每个节点的网络号相同，网络号是IP地址与子网掩码与运算的结果，如192.168.0.x与255.255.255.0，结果为192.168.0.0，我们称192.168.0.0为该网络的网络号，在这个网络中，有0~255共256个IP地址，其中第1个为网络号，最后1个为广播地址，1~254为节点地址，即只有1~254这些个地址能分配给节点使用。注意，任何一个IP网络的都遵守上面的规律。我们可以用网络号作为该网络的名字，即可以用网络号称呼该网络。

1.2 操作演示－组建广域网

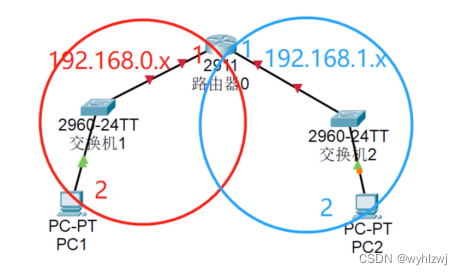

在下图中路由器连接了两个网络。左侧192.168.0.x的网络。右侧是192.168.1.x的网络。两个网络通过路由器相连。我们通过对网络配置来实现PC1和PC2通信。

模拟搭建：

1、打开

 软件，下载二维码：

2、创建组件

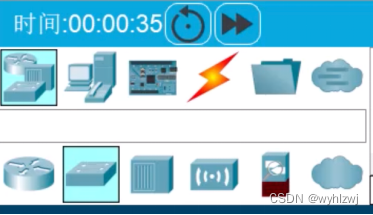

1. 选择右下角主菜单－网络设备－路由器-2911，将其拖入至工作区

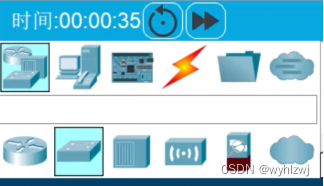

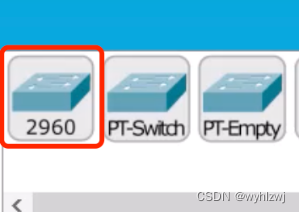

1. 选择右下角主菜单－网络设备－交换机-2960，将2个2960拖入至工作区

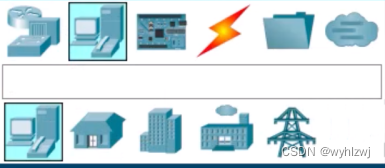

1. 选择右下角主菜单－终端设备－终端-PC，将2台PC拖入至工作区



3、连线

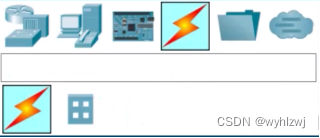

选择右下角主菜单－连接线－连接线－直通线

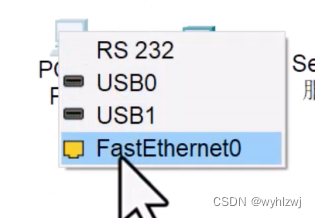

点击PC0选择FastEthernet0端口，并连接至交换机0的FastEthernet0/1端口，完成连线。

点击PC1选择FastEthernet0端口，并连接至交换机1的FastEthernet0/1端口，完成连线。

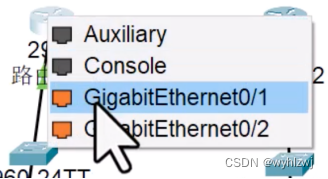

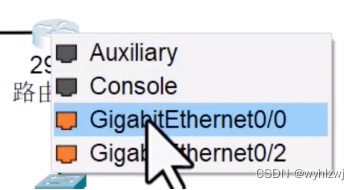

点击交换机0选择FastEthernet0/2端口，并连接至路由器的GigabitEthernet0/0端口，完成连线。



点击交换机1选择FastEthernet0/2端口，并连接至路由器的GigabitEthernet0/1端口，完成连线。



拓扑连接完成

4、配置IP

点击

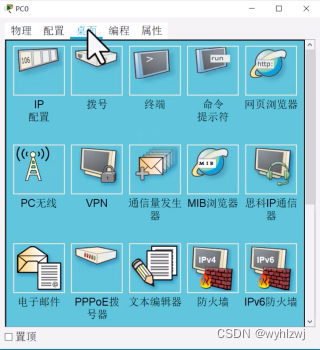

PC0，进入操作面板，选择桌面选项卡，点击IP配置，将IP地址编辑为192.168.0.2，子网掩码255.255.255.0，同理配置PC1（192.168.1.2）。

点击

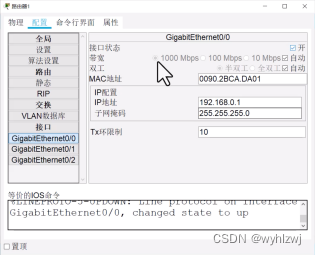

路由器1，进入操作面板，选择配置选项卡，点击GigabitEthernet0/0，将IP地址编辑为192.168.0.1，子网掩码255.255.255.0，接口状态为开。点击GigabitEthernet0/1，将IP地址编辑为192.168.1.1，子网掩码255.255.255.0，接口状态为开。

5、配置网关

点击

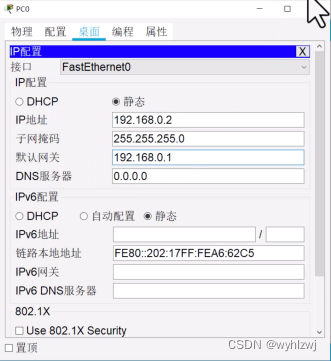

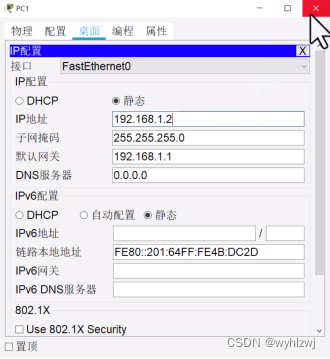

PC0，进入操作面板，选择桌面选项卡，点击IP配置，将默认网关编辑为192.168.0.1，同理配置PC1默认网关（192.168.1.1）。

6、PING测试连通性

点击

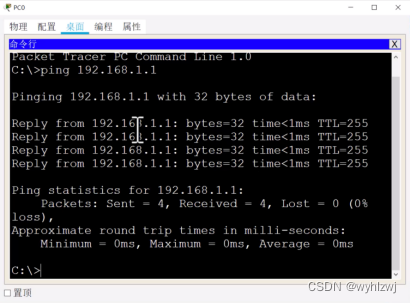

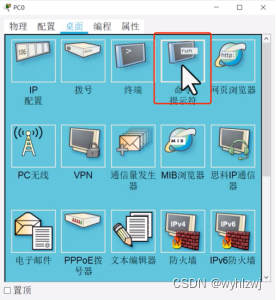

PC0，进入操作面板，选择桌面选项卡，点击命令提示符，输入“ping 192.168.1.1”，键盘点击回车，系统会向服务器发送四个测试包，用来测试与服务器的连通性，当“Received = 4”，说明与服务器连通正常。同理可以测试其他设备的连通性。

1.3 操作演示2－组建广域网

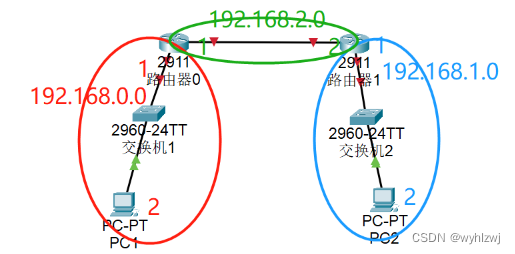

下图中总共有三个网络。两个路由器相连。左侧的网络是192.168.0.x，右侧的网络是192.168.1.x，两个路由器之间，还有一个网络是192.168.2.x。

对于路由器0，192.168.0.x和192.168.2.x是它的直联路由。配置这两个端口的i p就自动认识这两个网络。同理，路由器1认识192.168.1.x和192.168.2.x，路由器0不认识192.168.0.x网络。路由器1不认识192.168.1.x网络。所以。我们需要给每一个路由器配置一个静态路由，告诉路由器哪个网络要从哪个端口转发，以实现互联效果。

模拟搭建：

1、打开

 软件

2、创建组件

1）选择右下角主菜单－网络设备－路由器-2911，将2个2911拖入至工作区。



2）选择右下角主菜单－网络设备－交换机-2960，将2个2960拖入至工作区

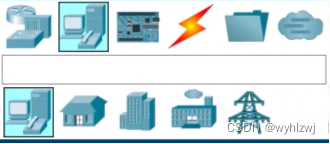

3）选择右下角主菜单－终端设备－终端-PC，将2台PC拖入至工作区



3、连线

选择右下角主菜单－连接线－连接线-直通线



点击PC0选择FastEthernet0端口，并连接至交换机0的FastEthernet0/1端口，完成连线。

点击PC1选择FastEthernet0端口，并连接至交换机1的FastEthernet0/1端口，完成连线。

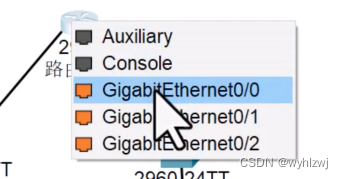

点击交换机0选择FastEthernet0/2端口，并连接至路由器1的GigabitEthernet0/0端口，完成连线。



点击交换机1选择FastEthernet0/2端口，并连接至路由器2的GigabitEthernet0/1端口，完成连线。

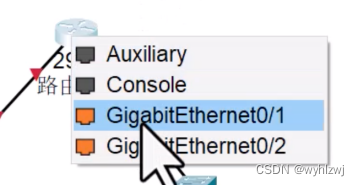

点击路由器1选择GigabitEthernet0/1端口，并连接至路由器2的GigabitEthernet0/0端口，完成连线。

拓扑连接完成。

4、配置IP

点击

PC0，进入操作面板，选择桌面选项卡，点击IP配置，将IP地址编辑为192.168.0.2，子网掩码255.255.255.0，同理配置PC1（192.168.1.2）。

点击

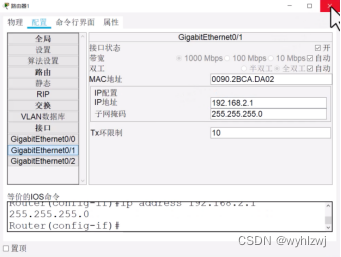

路由器1，进入操作面板，选择配置选项卡，点击GigabitEthernet0/0，将IP地址编辑为192.168.0.1，子网掩码255.255.255.0，接口状态为开，点击GigabitEthernet0/1，将IP地址编辑为192.168.2.1，子网掩码255.255.255.0，接口状态为开。

点击

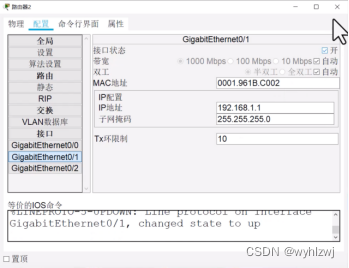

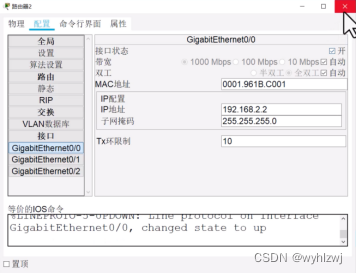

路由器2，进入操作面板，选择配置选项卡，点击GigabitEthernet0/0，将IP地址编辑为192.168.2.2，子网掩码255.255.255.0，接口状态为开，点击GigabitEthernet0/1，将IP地址编辑为192.168.1.1，子网掩码255.255.255.0，接口状态为开。

5、配置静态路由

点击

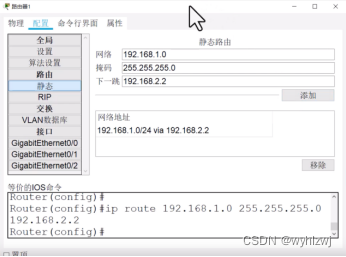

路由器1，进入操作面板，选择配置选项卡，点击路由－静态，将网络编辑为192.168.1.0，子网掩码255.255.255.0，下一跳192.168.2.2，点击添加，完成配置。同理配置路由器2，将网络编辑为192.168.0.0，子网掩码255.255.255.0，下一跳192.168.2.1，点击添加，完成配置。



6、配置网关

点击

PC0，进入操作面板，选择桌面选项卡，点击IP配置，将默认网关编辑为192.168.0.1，同理配置PC1默认网关（192.168.1.1）。

7、PING测试连通性

点击

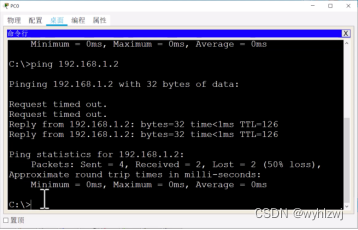

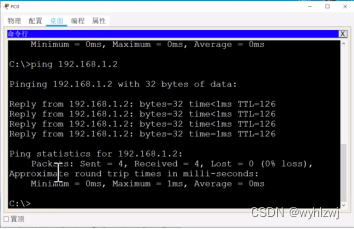

PC0，进入操作面板，选择桌面选项卡，点击命令提示符，输入“ping 192.168.1.2”，键盘点击回车，系统会向服务器发送四个测试包，用来测试与服务器的连通性，第一次ping的时候会丢两个包，因为数据需要经过两个路由器，分别需要学习，再一次ping的时候就不会丢包，当“Received = 4”，说明与服务器连通正常。同理可以测试其他设备的连通性。
