第五节 使用仿真软件实现LED灯的闪烁

1仿真软件介绍

1.1 仿真软件介绍

wokwi是一款在线的arduino仿真软件，比之前的模拟器更接近于真实，而模拟器更容易理解结构，所以相比较之下仿真软件与实际产品的样子更加接近。

使用该软件的方法：在浏览器输入地址www.wokwi.com。

1.2 使用方法

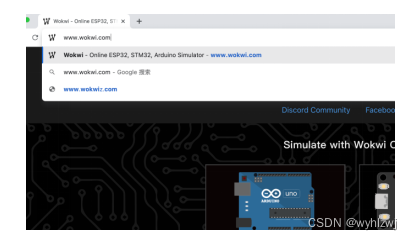

1、打开浏览器，输入网址https://wokwi.com/arduino，进入wokwi官网。

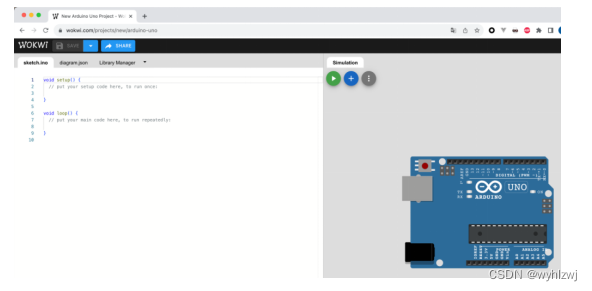

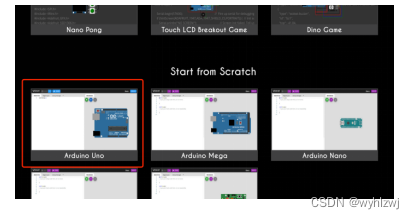

1. 点击Arduino Uno，进入工作台。

2连线图

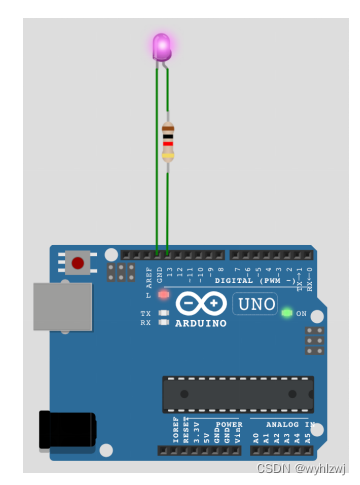

LED的正极连接到arduino板的D13号引脚，负极接地，并在LED灯的正极与引脚之间串联电阻，用来降低通过LED的电流。

3实现过程

3.1 创建LED

点击实物区左上角加号，选择LED组件。

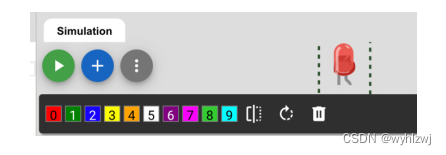

LED的颜色可以选择。

3.2 创建电阻

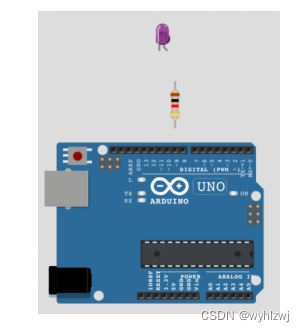

点击实物区左上角加号，选择Resistor电阻组件。

在实物图中选中电阻，点击键盘上“R”按键可以旋转元器件。

3.3 连接组件

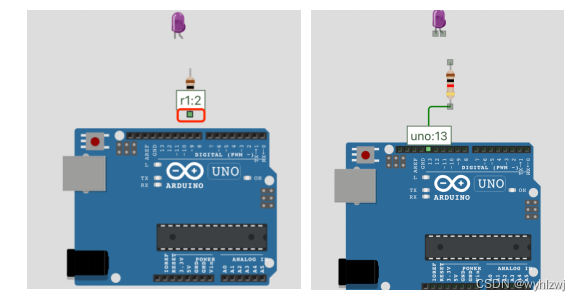

1、点击电阻下方的连接点，并连接至Arduino板的D13引脚口。

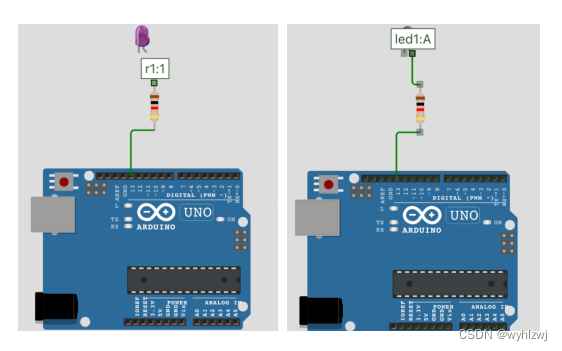

2、将电阻的另一端连接至LED的正极。

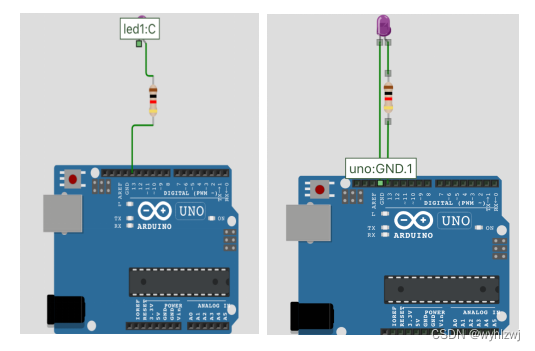

3、将LED的负极连接至Arduino板的GND引脚口。



3.4 编写程序

在本仿真软件中，使用的是C语言代码实现，与之前的JavaScript代码非常相似。

1. 设置引脚使用模式

void setup() {

pinMode(13, OUTPUT);//设置13引脚为输出模式

}

1. 循环闪烁

void loop() {

  digitalWrite(13, HIGH);//设置13引脚为高电平

  delay(1000);//延时1秒

  digitalWrite(13, LOW);//设置13引脚为低电平

  delay(1000);//延时1秒

}

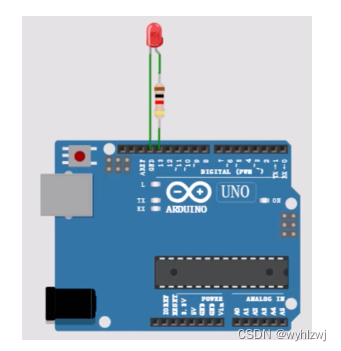

点击运行按钮，实现闪烁效果：
