公头 母头 定义不同
连线都是2 3 5
但是
公头 2是RXD 3是Txd
母头 2是TXD 3是RXD
而且两者的排列顺序,画pcb时注意
以上是公头接线方法~ 母头原理图接线 交叉

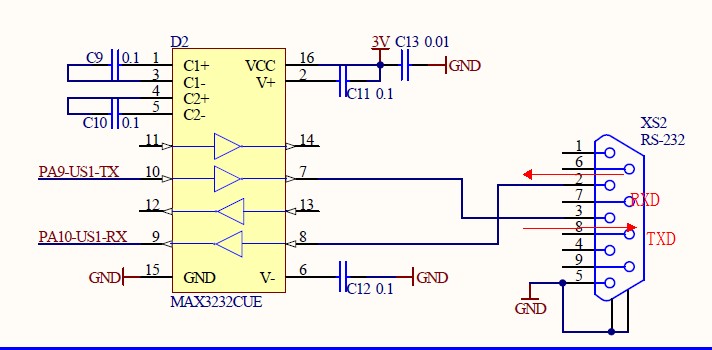

但是上图的db9的原理图是母的画法啊,应该是直接从ad的库中调去的,ad的库中只有着一种画法
例子:

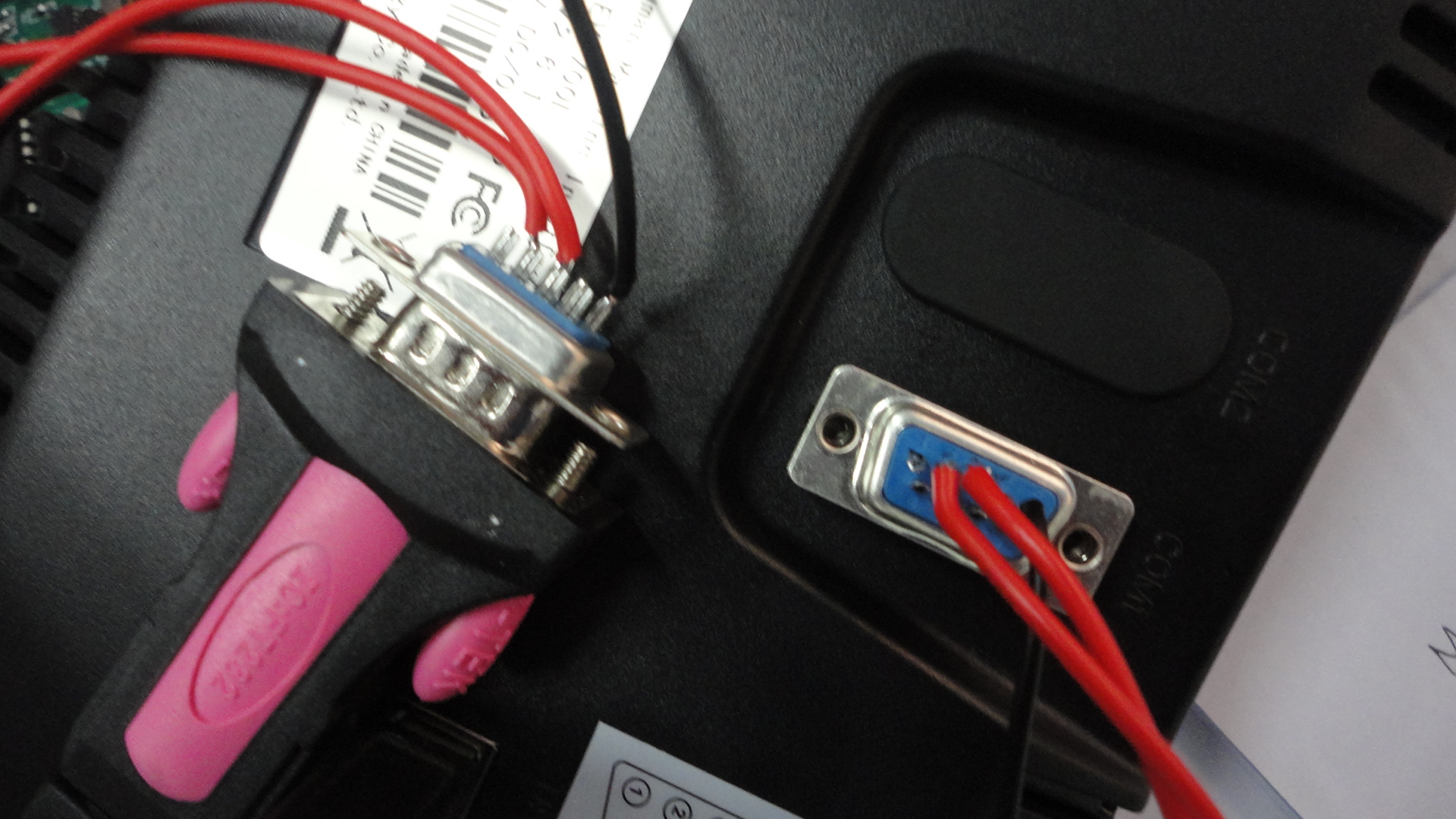

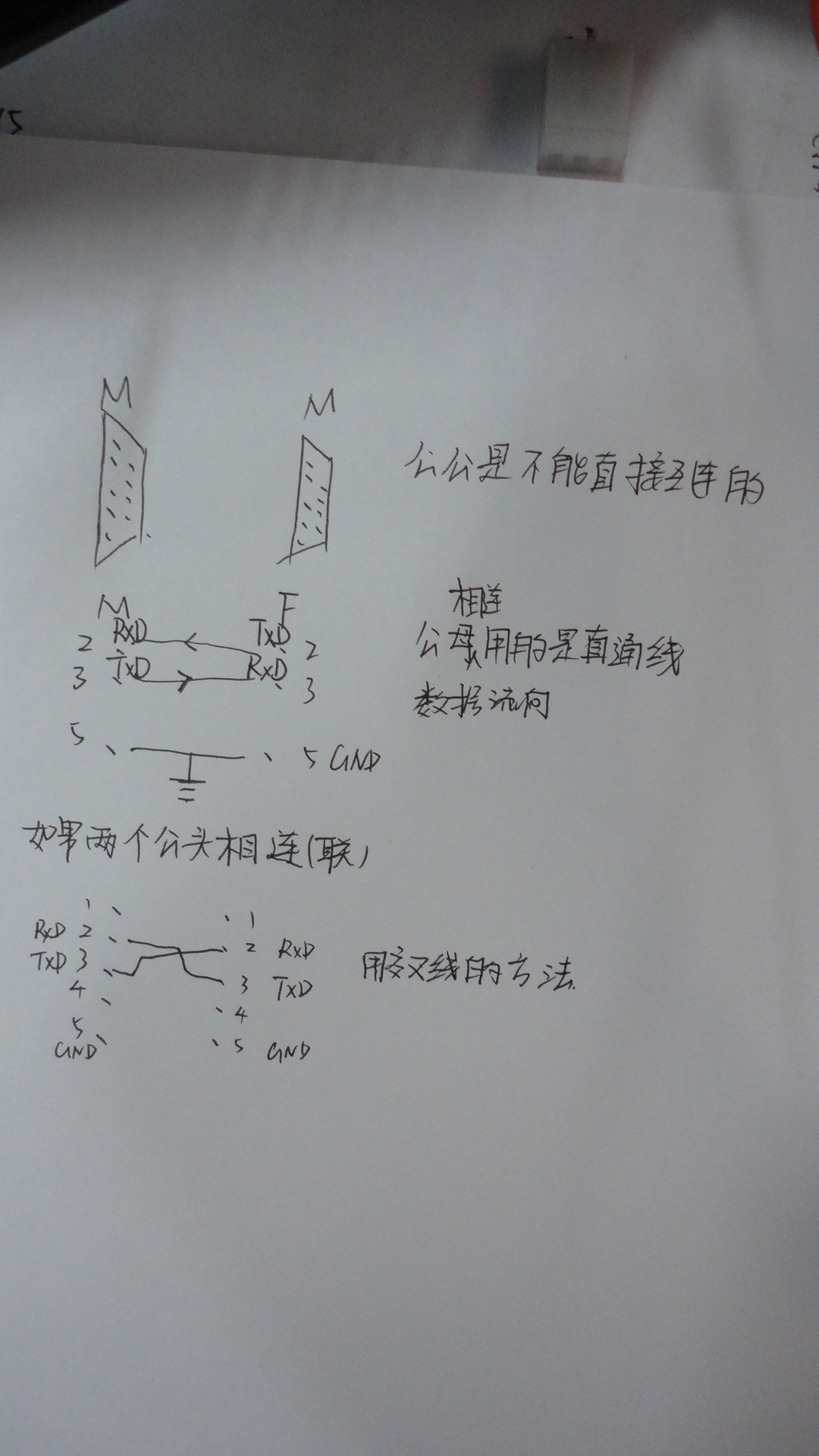

触摸屏HMI与电脑PC COM相连的话,两个都是公头,需要使用交叉线相连:
