华为ACL配置(基本ACL+高级ACL+综合应用)

一、基本ACL

1.PC1不能ping通Server1
2.PC2可以ping通Server1
3.PC1可以ping通 PC2

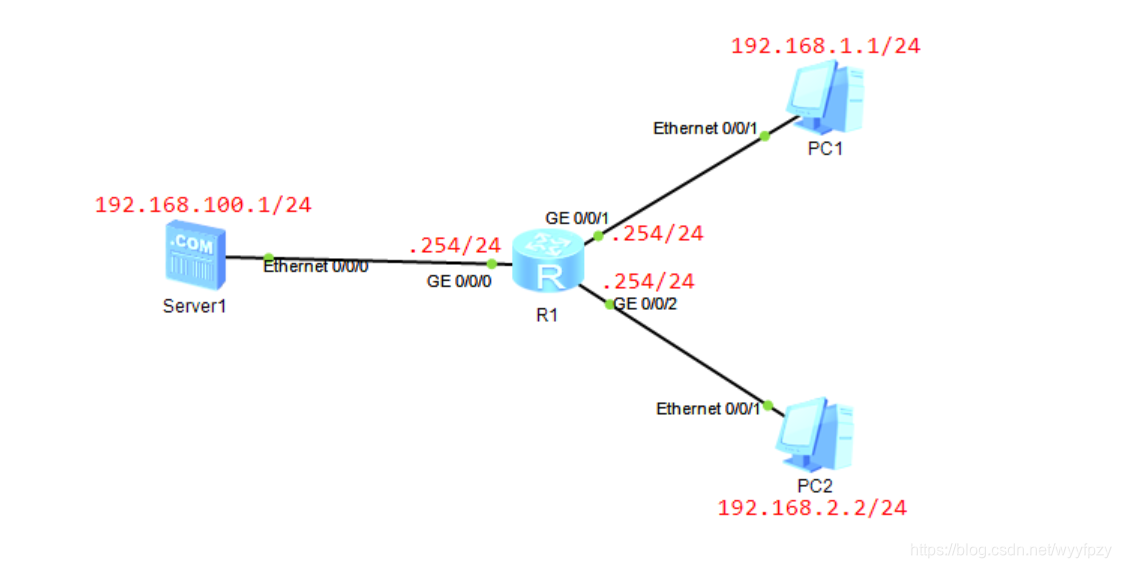

在这里插入图片描述
R1配置

[R1]interface g0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.100.254 24
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]ip address 192.168.1.254 24
[R1-GigabitEthernet0/0/1]int g0/0/2
[R1-GigabitEthernet0/0/2]ip address 192.168.2.254 24
[R1]acl 2000
[R1-acl-basic-2000]rule 5 deny source 192.168.1.1 0.0.0.0 //抓取这个IP流量并拒绝它
[R1]interface g0/0/0
[R1-GigabitEthernet0/0/0]traffic-filter outbound acl 2000 //相对于PC1来说在出接口上调用

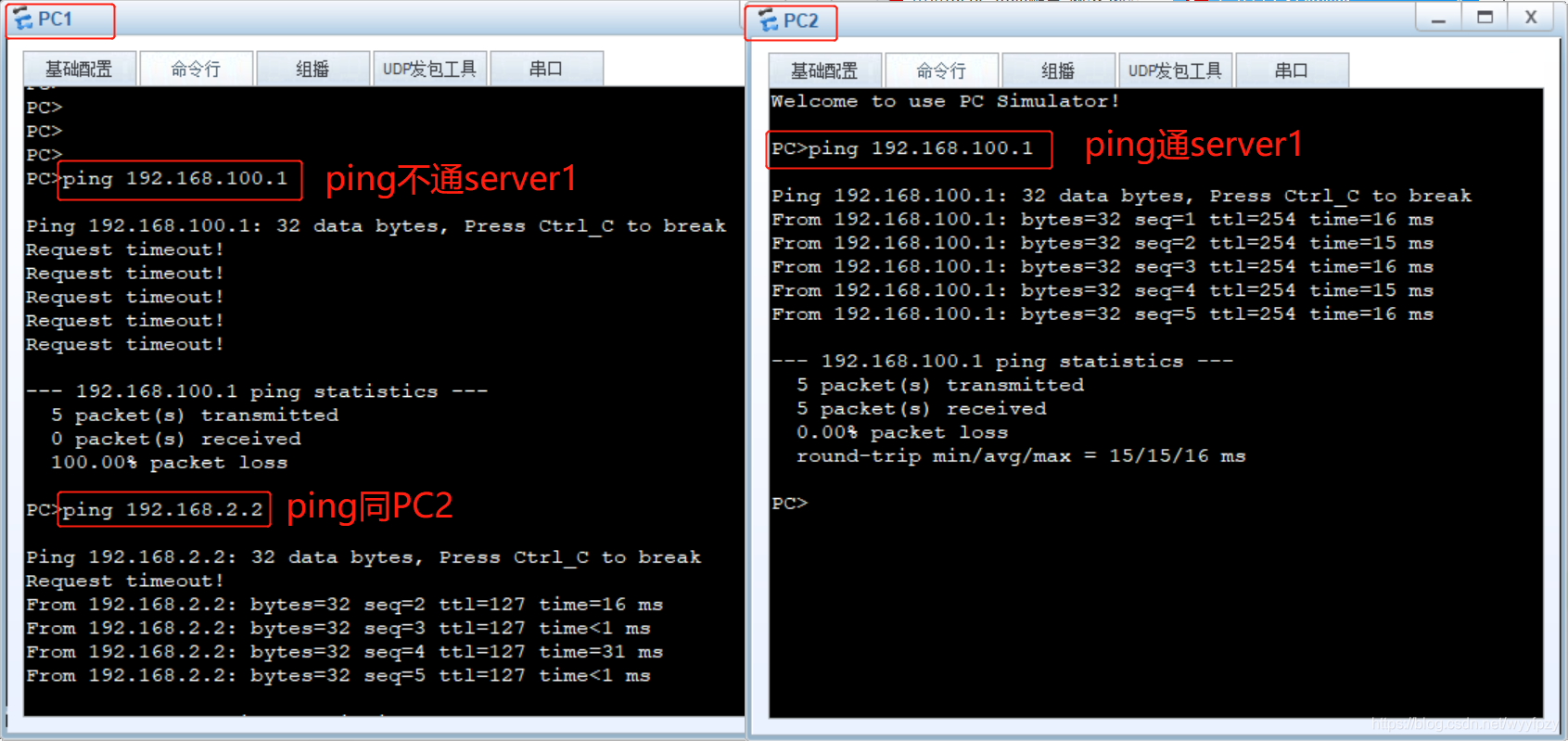

验证配置效果
1.PC1不能ping通Server1
2.PC2可以ping通Server1
3.PC1可以ping通 PC2
在这里插入图片描述

二、高级ACL

1.允许Client1访问Server1的Web服务
2.允许Client1访问网络192.168.3.0/24
3.禁止Client1访问其它网络

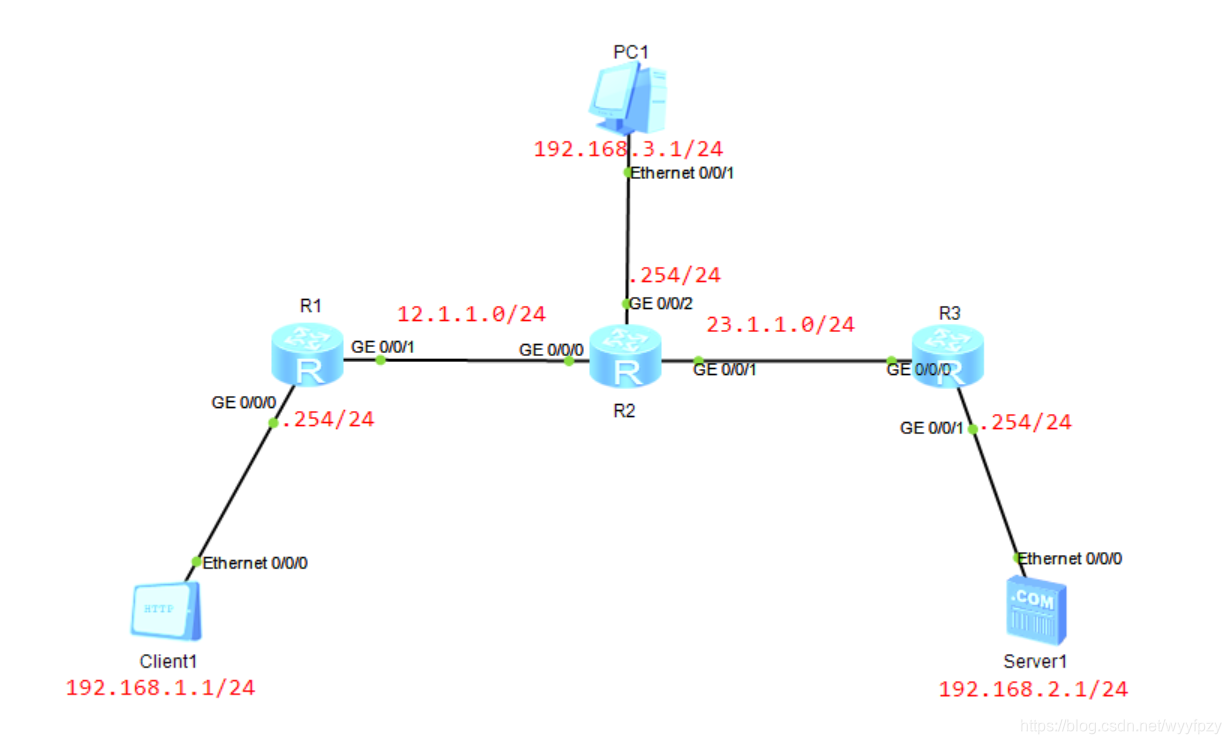

在这里插入图片描述
R1配置
[R1]interface g0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.1.254 24
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]ip address 12.1.1.1 24
[R1]ip route-static 0.0.0.0 0 12.1.1.2
[R1]acl 3000
[R1-acl-adv-3000]rule 5 permit tcp source 192.168.1.1 0 destination 192.168.2.1 0 destination-port eq 80
[R1-acl-adv-3000]rule 10 permit ip source 192.168.1.1 0 destination 192.168.3.0 0.0.0.255
[R1-acl-adv-3000]rule 15 deny ip source 192.168.1.1 0 destination any
[R1]interface g0/0/0
[R1-GigabitEthernet0/0/0]traffic-filter inbound acl 3000

R2配置
[R2]interface g0/0/0
[R2-GigabitEthernet0/0/0]ip address 12.1.1.2 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 23.1.1.2 24
[R2-GigabitEthernet0/0/1]int g0/0/2
[R2-GigabitEthernet0/0/2]ip address 192.168.3.254 24
[R2]ip route-static 192.168.1.0 24 12.1.1.1
[R2]ip route-static 192.168.2.0 24 23.1.1.3

R3配置
[R3]interface g0/0/0
[R3-GigabitEthernet0/0/0]ip address 23.1.1.3 24
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]ip address 192.168.2.254 24
[R3]ip route-static 0.0.0.0 0 23.1.1.2

验证配置效果

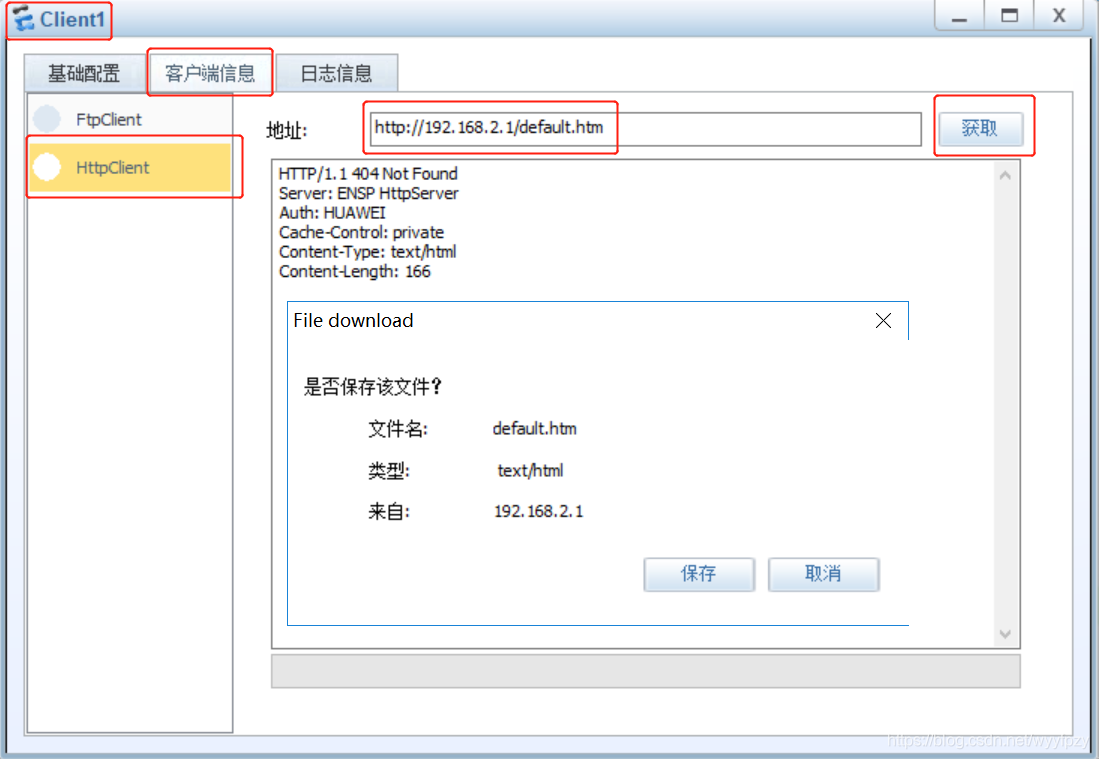

1.Client1可以访问Server1的Web服务;
在这里插入图片描述

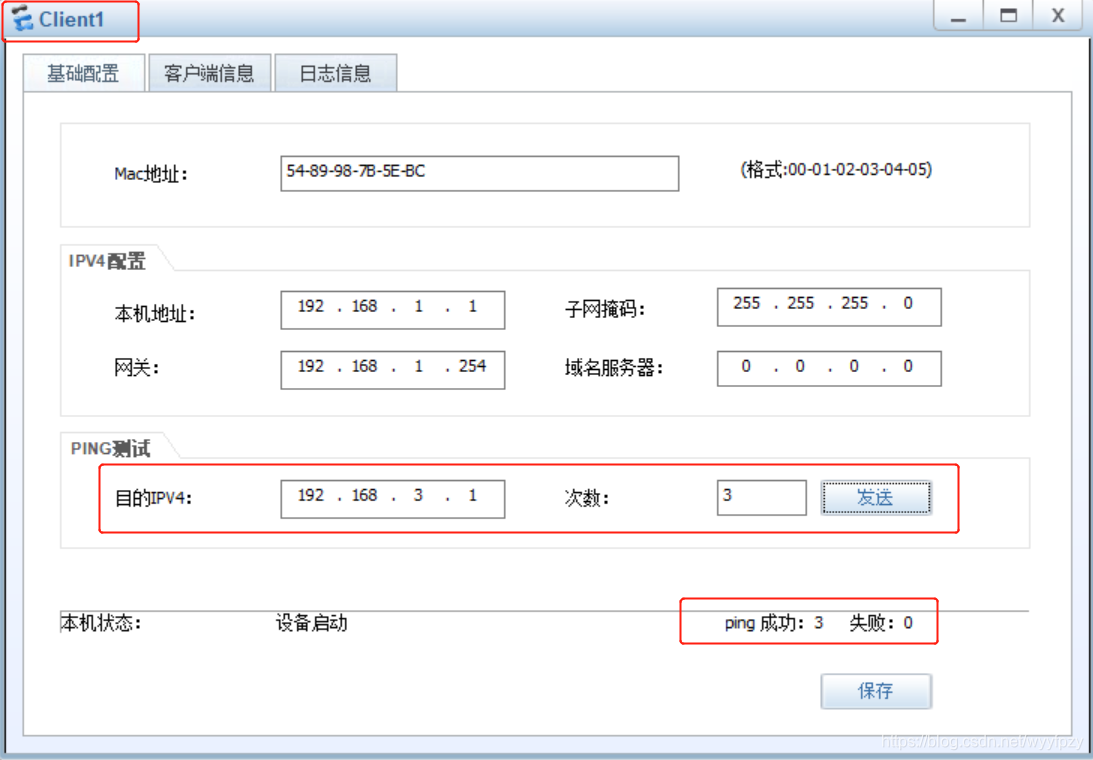

2.Client1可以ping通网络192.168.3.0/24
在这里插入图片描述
3.Client1不能ping通网络192.168.2.0/24,以及其他网段

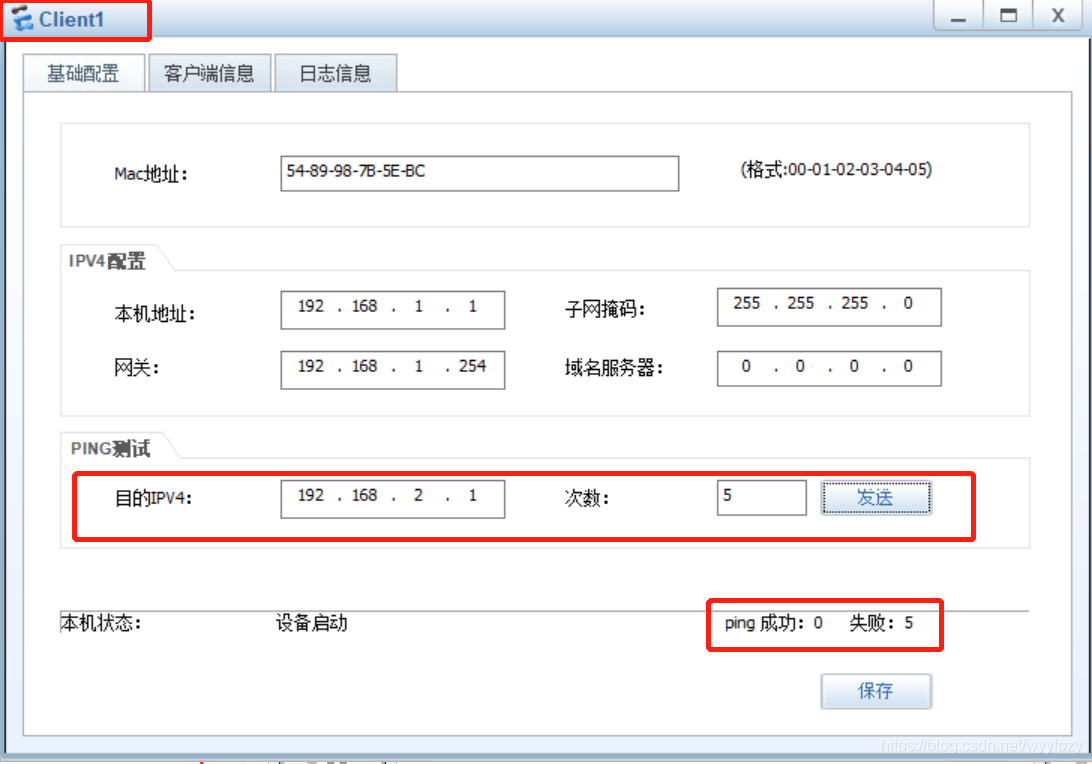

Client1通Server1
在这里插入图片描述

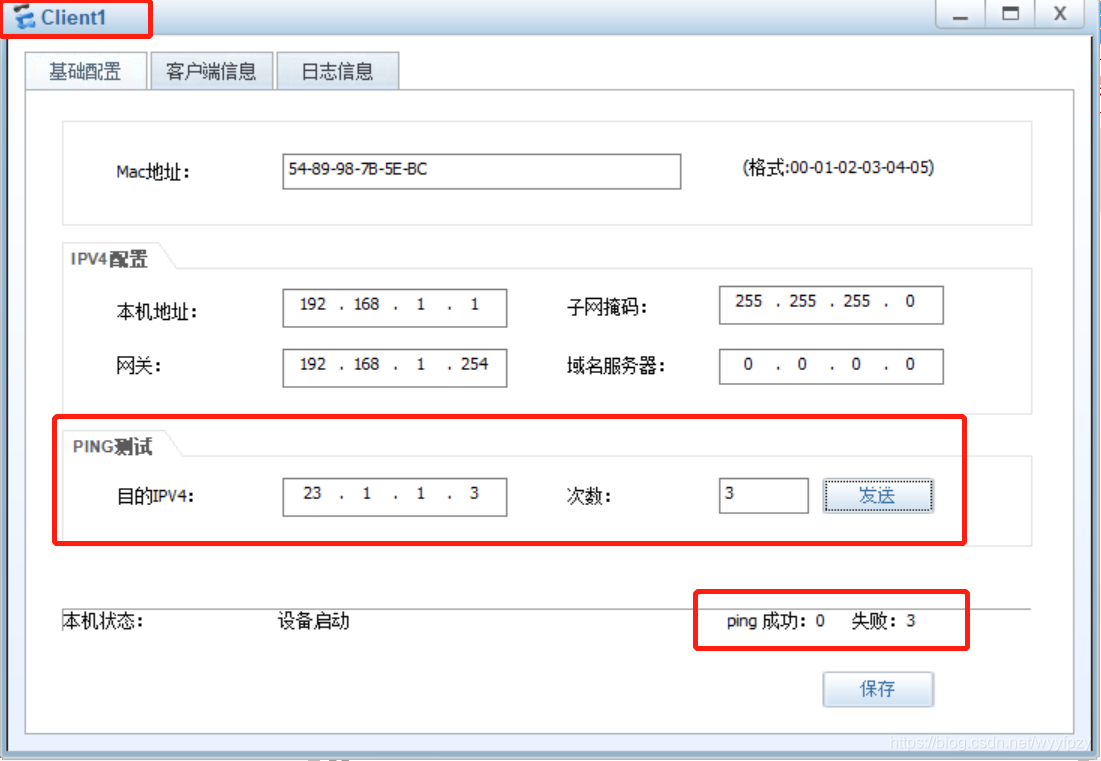

Client1通R3
在这里插入图片描述

三、华为ACL综合应用
1.R1只允许WG登录,WG能ping通Server1和Client1
2.YF和CW之间不能互通,但都可以和WG互通
3.YF可以访问Client1
4.CW不能访问Client1
5.YF和CW只能访问Server1的WWW服务
6.只有WG才能访问Server1的所有服务

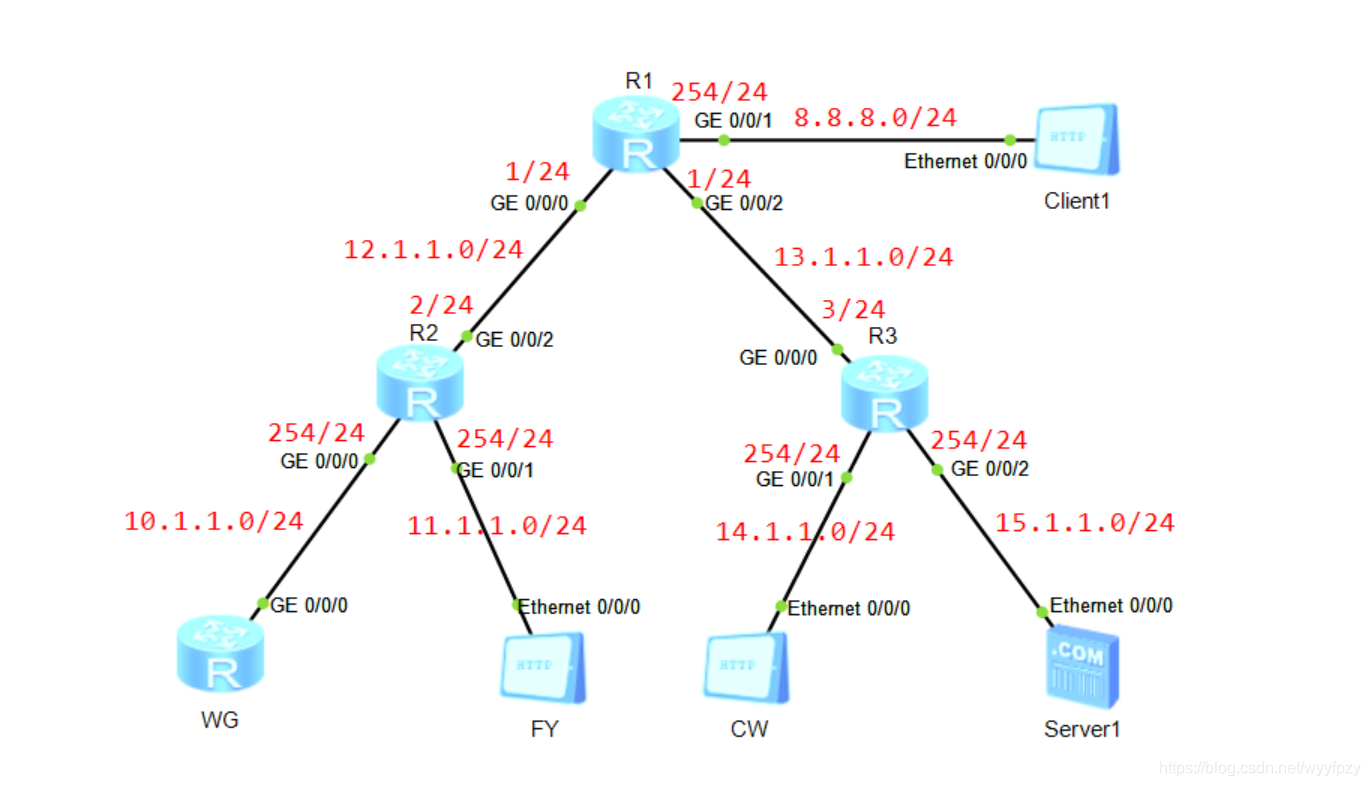

在这里插入图片描述

WG配置
[WG]interface g0/0/0
[WG-GigabitEthernet0/0/0]ip address 10.1.1.1 24

R2配置
[R2]interface g0/0/0
[R2-GigabitEthernet0/0/0]ip address 10.1.1.254 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 11.1.1.254 24
[R2-GigabitEthernet0/0/1]int g0/0/2
[R2-GigabitEthernet0/0/2]ip address 12.1.1.2 24

R1配置
[R1]interface g0/0/0
[R1-GigabitEthernet0/0/0]ip address 12.1.1.2 24
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]ip address 8.8.8.254 24
[R1-GigabitEthernet0/0/1]int g0/0/2
[R1-GigabitEthernet0/0/2]ip address 13.1.1.1 24
[R1-GigabitEthernet0/0/2]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 12.1.1.1 24

R3配置
[R3]interface g0/0/0
[R3-GigabitEthernet0/0/0]ip address 13.1.1.3 24
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]ip address 14.1.1.254 24
[R3-GigabitEthernet0/0/1]int g0/0/2
[R3-GigabitEthernet0/0/2]ip address 15.1.1.254 24

WG配置(OSPF)
[WG]ospf 1 router-id 10.1.1.1
[WG-ospf-1]area 0
[WG-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255

R2配置(OSPF)
[R2]ospf 1 router-id 12.1.1.1
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 11.1.1.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255

R1配置(OSPF)
[R1]ospf 1 router-id 13.1.1.1
[R1-ospf-1]ar
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]net
[R1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 13.1.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 8.8.8.0 0.0.0.255

R3配置(OSPF)
[R3]ospf 1 router-id 14.1.1.1
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 13.1.1.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 14.1.1.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 15.1.1.0 0.0.0.255

R1配置(ACL)
[R1]acl 2000 // 创建基本ACL 2000
[R1-acl-basic-2000]rule 5 permit source 10.1.1.1 0 // 仅仅允许 192.168.10.1 的流量
[R1]user-interface vty 0 4 // 进入 VTY,配置 telnet 参数
[R1-ui-vty0-4]acl 2000 inbound // 在 VTY 入向,应用 ACL 2000
[R1-ui-vty0-4]authentication-mode aaa // 进入 VTY ,开启 AAA 认证模式
[R1-ui-vty0-4]aaa // 进入 AAA 模式
[R1-aaa]local-user HCIE password cipher HUAWEI // 创建用户 HCIE 和 密码 HUAWEI
[R1-aaa]local-user HCIE service-type telnet // 为用户 HCIE 指定 telnet 服务

R2配置(ACL)
[R2]acl 3000
[R2-acl-adv-3000]rule 10 permit ip source 11.1.1.1 0 destination 10.1.1.1 0 //允许11.1.1.1和10.1.1.1之间的所有流量
[R2-acl-adv-3000]rule 20 permit ip source 11.1.1.1 0 destination 8.8.8.8 0 //允许11.1.1.1和8.8.8.8之间所有的流量
[R2-acl-adv-3000]rule 30 permit tcp source 11.1.1.1 0 destination 15.1.1.1 0 destination-port eq 80 // 允许 11.1.1.1 仅能访问 15.1.1.1的 web 服务
[R2-acl-adv-3000]rule 40 deny ip source 11.1.1.1 0 destination any //拒绝所有类型的流量
[R2]interface g0/0/1 // 进入YF的网关接口
[R2-GigabitEthernet0/0/1]traffic-filter inbound acl 3000 // 在接口的入方向调用 ACL 3000

R3配置(ACL)
[R3]acl 3000
[R3-acl-adv-3000]rule 10 permit ip source 14.1.1.1 0 destination 10.1.1.1 0 //允许14.1.1.1和10.1.1.1之间的所有流量
[R3-acl-adv-3000]rule 20 permit tcp source 14.1.1.1 0 destination 15.1.1.1 0 destination-port eq 80 // 允许 14.1.1.1 仅能访问 15.1.1.1之间的 web 流量
[R3-acl-adv-3000]rule 30 deny ip source 14.1.1.1 0 destination any // 拒绝所有其他类型的流量
[R3]interface g0/0/1 // 进入 CW 的网关接口
[R3-GigabitEthernet0/0/1]traffic-filter inbound acl 3000 // 在接口的入方向调用 ACL 3000

验证配置效果

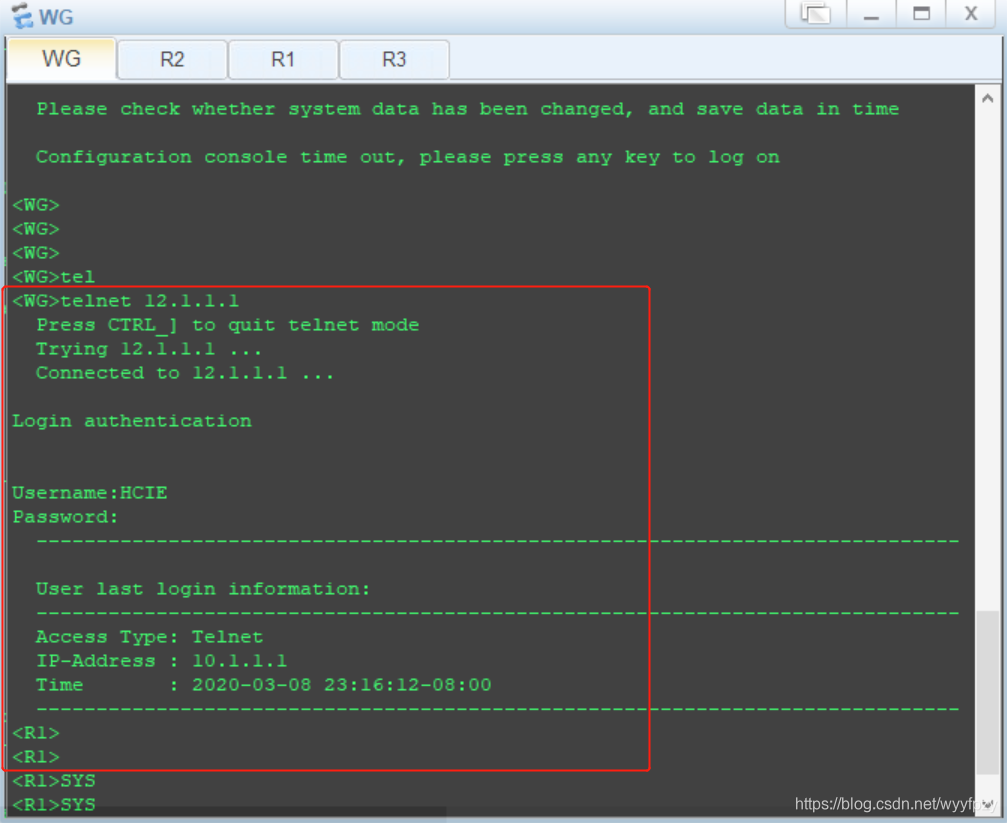

WG能登录R1
在这里插入图片描述

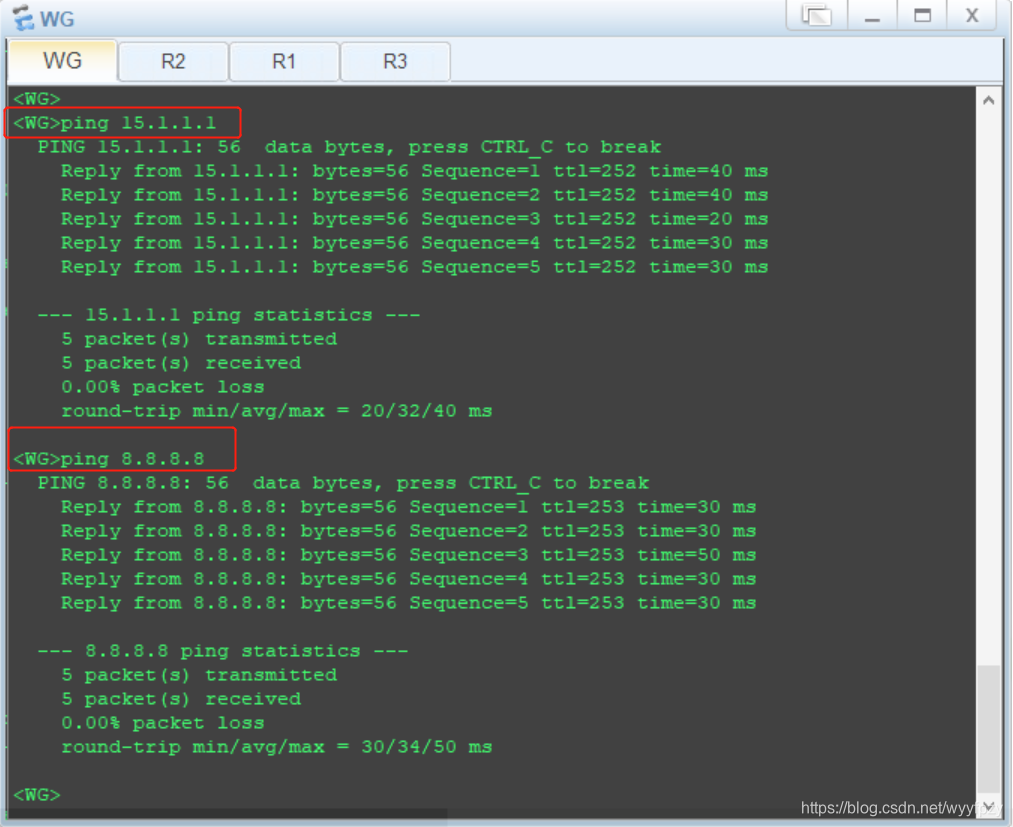

WG能ping通Server1和Client1
在这里插入图片描述

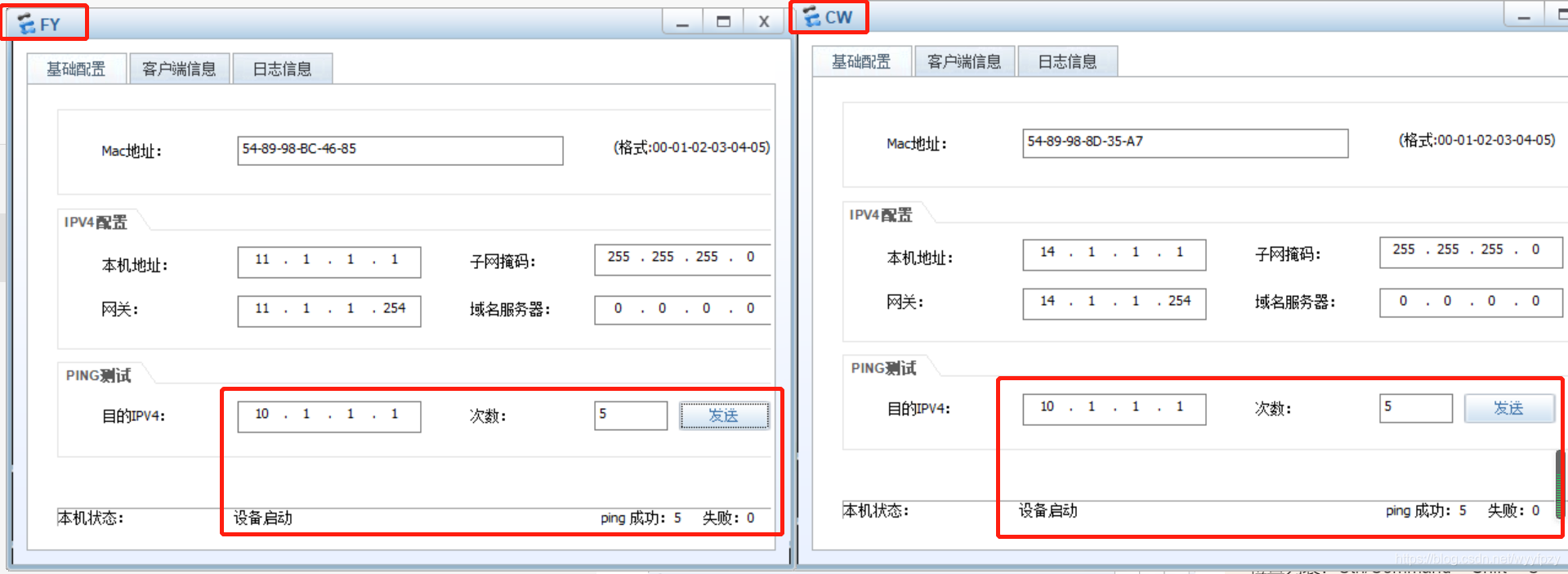

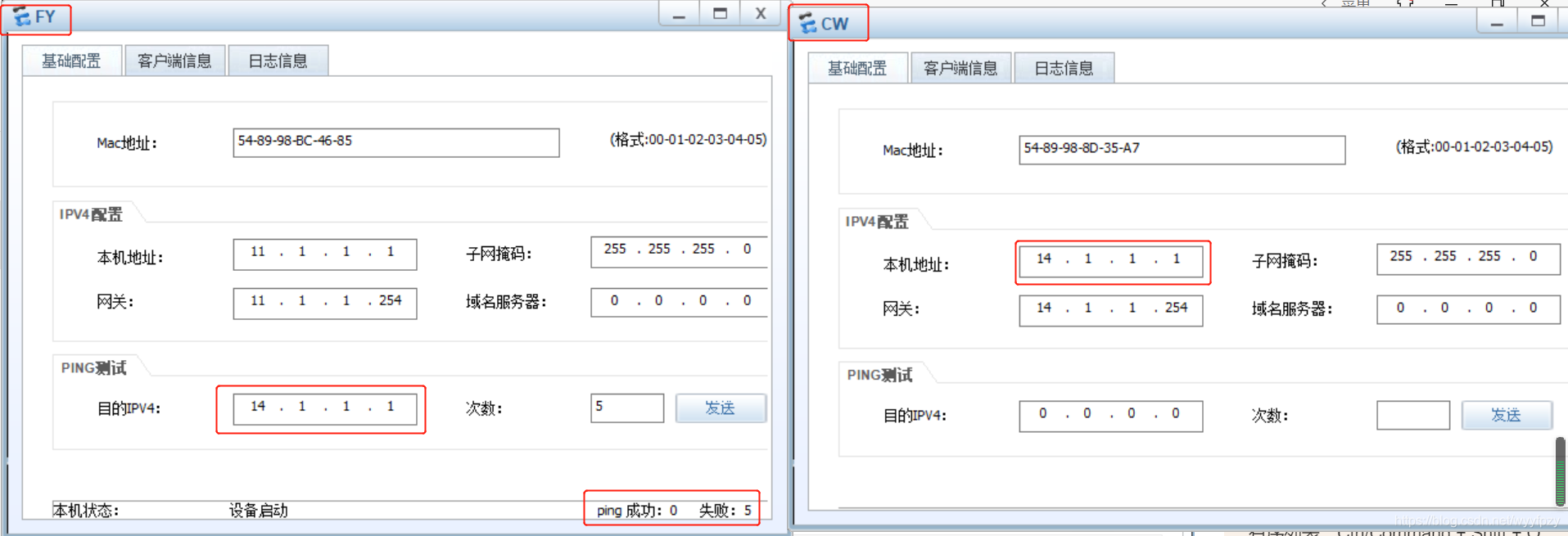

YF和CW之间不能互通,但可以和WG互通
在这里插入图片描述
在这里插入图片描述

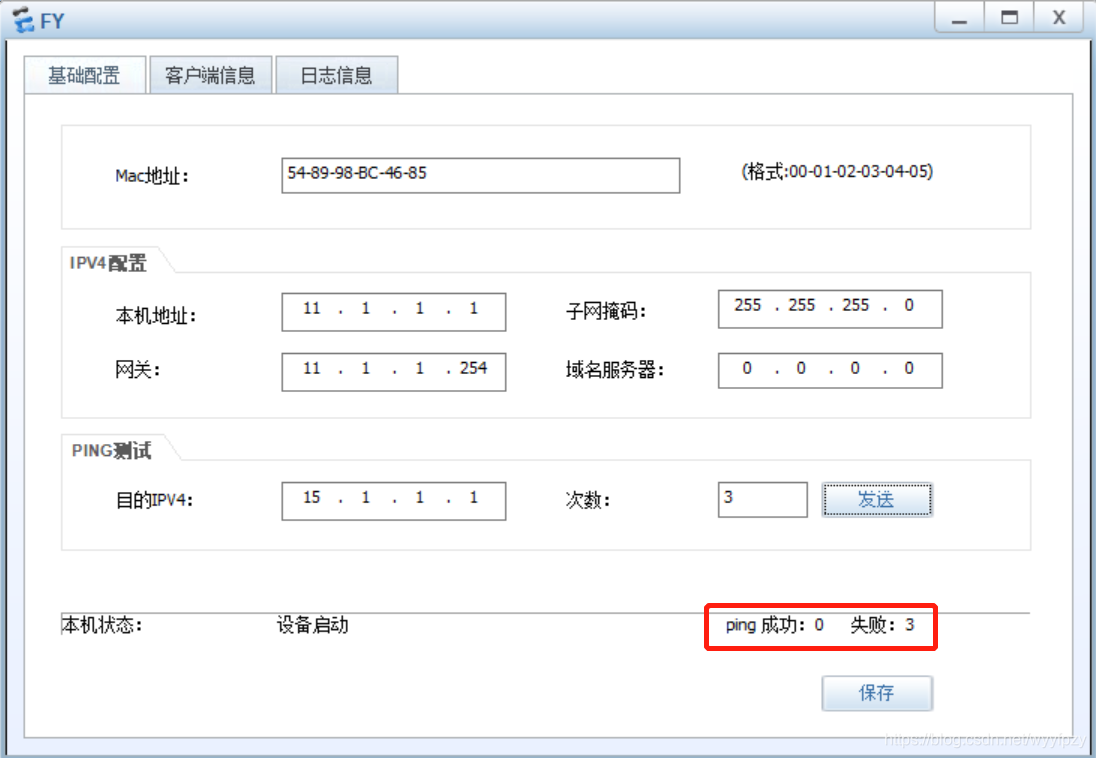

YF不能ping通Server1
在这里插入图片描述

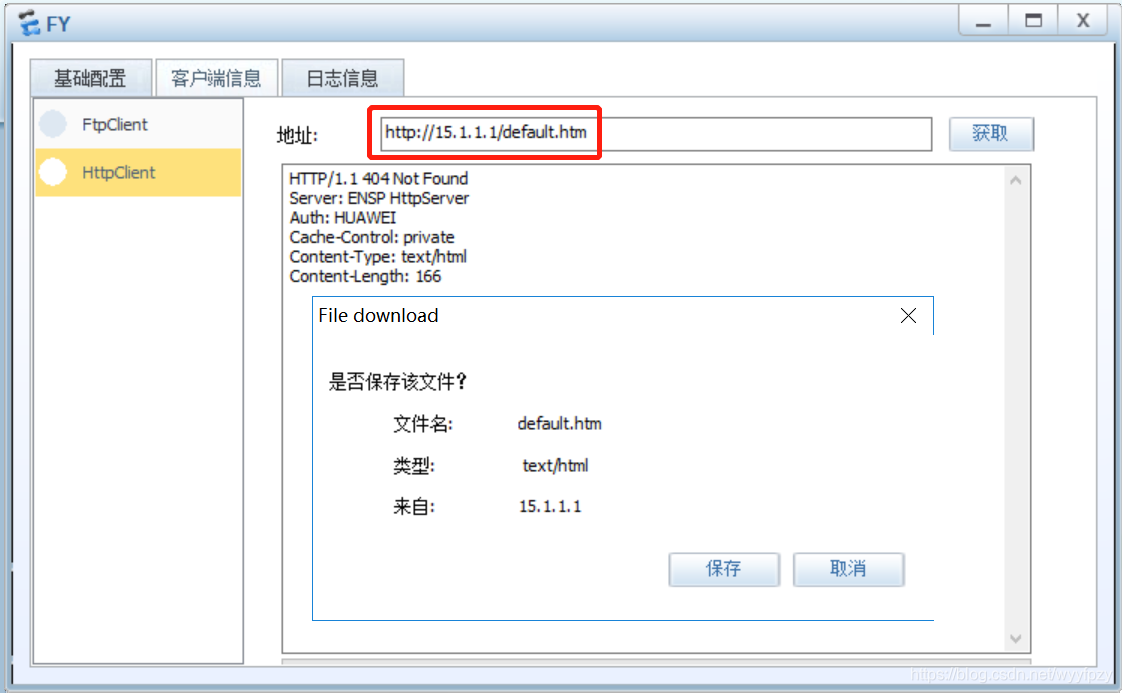

YF能访问Server1的WWW服务
在这里插入图片描述

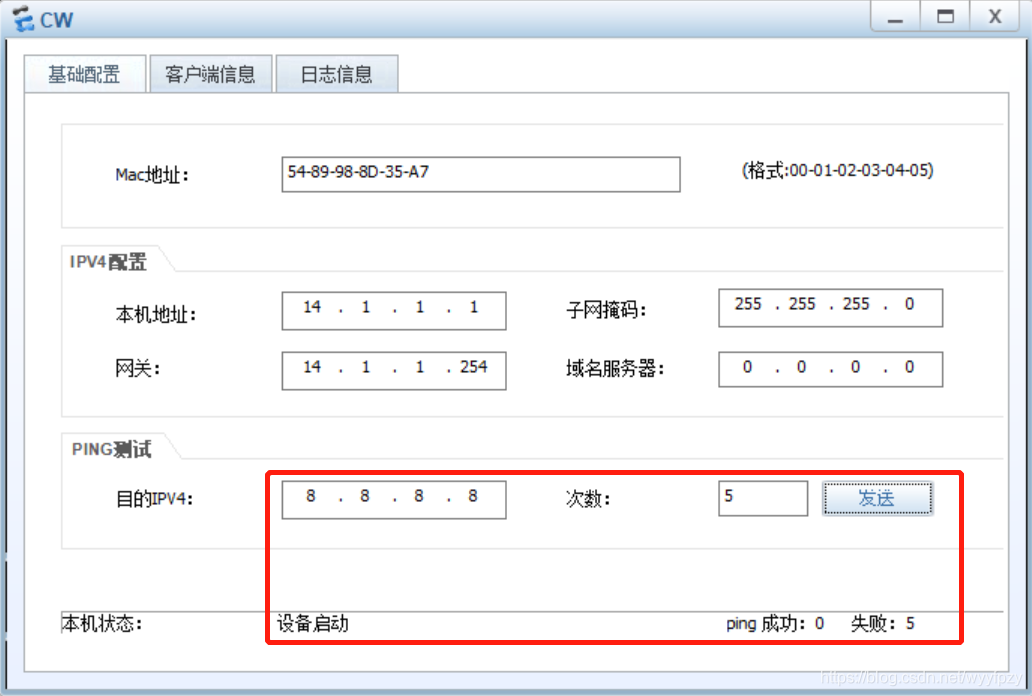

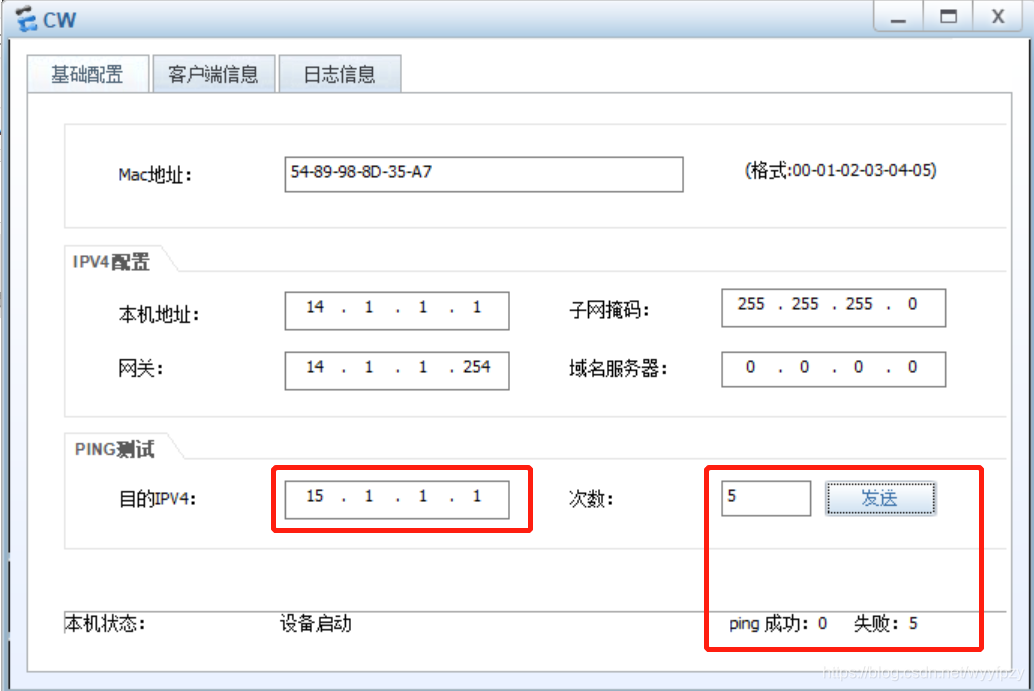

CW不能ping通Server1和Client1
在这里插入图片描述
在这里插入图片描述
CW能访问Server1的WWW服务
在这里插入图片描述
