11、访问控制列表（ACL）

11.1 配置基本的访问控制列表

11.1.1 原理概述

访问控制列表ACL(Access Control List)是由permit或deny语句组成的一系列有顺序的规则集合，这些规则根据数据包的源地址、目的地址、源端口、目的端口等信息来描述。ACL规则通过匹配报文中的信息对数据包进行分类，路由设备根据这些规则判断哪些数据包可以通过，哪些数据包需要拒绝。

按照访问控制列表的用途，可以分为基本的访问控制列表和高级的访问控制列表，基本ACL可使用报文的源IP地址、时间段信息来定义规则，编号范围为2000～2999。一个ACL可以由多条“deny/permit”语句组成，每一条语句描述一条规则，每条规则有一个Rule-ID。Rule-ID可以由用户进行配置，也可以由系统自动根据步长生成，默认步长为5,Rule-ID默认按照配置先后顺序分配0、5、10、15等，匹配顺序按照ACL的Rule-ID的顺序，从小到大进行匹配。

11.1.2 实验内容

本实验模拟企业网络环境，R1为分支机构A管理员所在IT部门的网关，R2为分支机构A用户部门的网关，R3为分支机构A去往总部出口的网关设备，R4为总部核心路由器设备。整网运行OSPF协议，并在区域0内。企业设计通过远程方式管理核心网路由器R4,要求只能由R1所连的PC访问R4,其他设备均不能访问。

11.1.3 实验拓扑

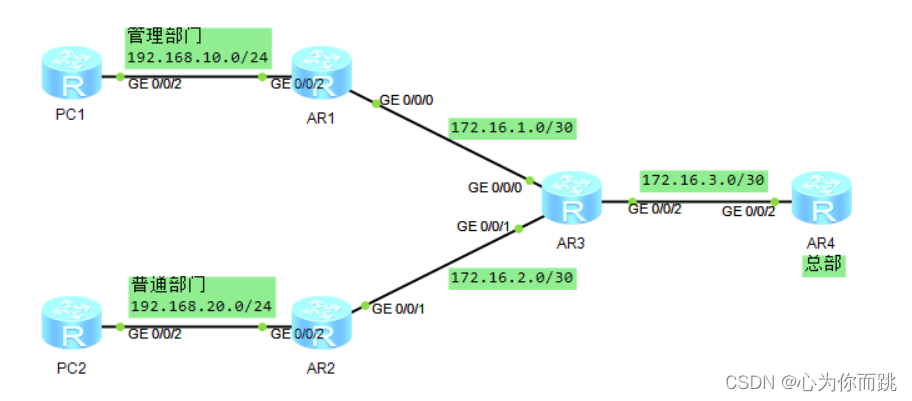

在这里插入图片描述

11.1.4 实验编址

设备	接口	IP地址	子网掩码	默认网关
AR1(AR2220)	GE 0/0/0	172.16.1.1	255.255.255.252	N/A
AR1(AR2220)	GE 0/0/2	192.168.10.254	255.255.255.0	N/A
AR2(AR2220)	GE 0/0/1	172.16.2.1	255.255.255.252	N/A
AR2(AR2220)	GE 0/0/2	192.168.20.254	255.255.255.0	N/A
AR3(AR2220)	GE 0/0/0	172.16.1.2	255.255.255.252	N/A
AR3(AR2220)	GE 0/0/1	172.16.2.2	255.255.255.252	N/A
AR3(AR2220)	GE 0/0/2	172.16.3.2	255.255.255.252	N/A
AR4(AR2220)	GE 0/0/2	172.16.3.1	255.255.255.252	N/A
PC1	Ethernet 0/0/1	192.168.10.1	255.255.255.0	192.168.10.254
PC2	Ethernet 0/0/1	192.168.20.1	255.255.255.0	192.168.20.254

11.1.5 实验步骤

1、基本配置

根据实验编址表进行基本的IP地址配置和OSPF配置。

[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ip address 172.16.1.1 30
[AR1-GigabitEthernet0/0/0]interface GigabitEthernet 0/0/2
[AR1-GigabitEthernet0/0/2]ip address 192.168.10.254 24
[AR1-GigabitEthernet0/0/2]ospf 1
[AR1-ospf-1]area 0
[AR1-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255
[AR1-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.3

[AR2]interface GigabitEthernet 0/0/1
[AR2-GigabitEthernet0/0/1]ip address 172.16.2.1 30
[AR2-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/2
[AR2-GigabitEthernet0/0/2]ip address 192.168.20.254 24
[AR2-GigabitEthernet0/0/2]ospf 1
[AR2-ospf-1]area 0
[AR2-ospf-1-area-0.0.0.0]network 172.16.2.0 0.0.0.3
[AR2-ospf-1-area-0.0.0.0]network 192.168.20.0 0.0.0.255

[AR3]interface GigabitEthernet 0/0/0
[AR3-GigabitEthernet0/0/0]ip address 172.16.1.2 30
[AR3-GigabitEthernet0/0/0]interface GigabitEthernet 0/0/1
[AR3-GigabitEthernet0/0/1]ip address 172.16.2.2 30
[AR3-GigabitEthernet0/0/1]interface GigabitEthernet 0/0/2
[AR3-GigabitEthernet0/0/2]ip address 172.16.3.2 30
[AR3-GigabitEthernet0/0/2]ospf 1
[AR3-ospf-1]area 0
[AR3-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.3
[AR3-ospf-1-area-0.0.0.0]network 172.16.2.0 0.0.0.3
[AR3-ospf-1-area-0.0.0.0]network 172.16.3.0 0.0.0.3

[AR4]interface GigabitEthernet 0/0/2
[AR4-GigabitEthernet0/0/2]ip address 172.16.3.1 30
[AR4-GigabitEthernet0/0/2]ospf 1
[AR4-ospf-1]area 0
[AR4-ospf-1-area-0.0.0.0]network 172.16.3.0 0.0.0.3

[PC1]interface GigabitEthernet 0/0/2
[PC1-GigabitEthernet0/0/2]ip address 192.168.10.1 24
[PC1-GigabitEthernet0/0/2]ospf 1
[PC1-ospf-1]area 0
[PC1-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255

[PC2]interface GigabitEthernet00/0/2
[PC2-GigabitEthernet0/0/2]ip address 192.168.20.1 24
[PC2-GigabitEthernet0/0/2]ospf 1
[PC2-ospf-1]area 0
[PC2-ospf-1-area-0.0.0.0]network 192.168.20.0 0.0.0.255

配置完成后测试PC1和AR4的连通性。

[PC1]ping 172.16.3.1
  PING 172.16.3.1: 56  data bytes, press CTRL_C to break
    Reply from 172.16.3.1: bytes=56 Sequence=1 ttl=253 time=30 ms
    Reply from 172.16.3.1: bytes=56 Sequence=2 ttl=253 time=20 ms
    Reply from 172.16.3.1: bytes=56 Sequence=3 ttl=253 time=30 ms
    Reply from 172.16.3.1: bytes=56 Sequence=4 ttl=253 time=20 ms
    Reply from 172.16.3.1: bytes=56 Sequence=5 ttl=253 time=60 ms
  --- 172.16.3.1 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 20/32/60 ms

2、配置基本ACL访问控制

在总部核心路由器R4上面配置Telnet相关配置，配置用户密码为：huawei

[AR4]user-interface vty 0 4
[AR4-ui-vty0-4]authentication-mode password
Please configure the login password (maximum length 16):huawei

配置完成后，尝试在PC1和PC2上建立Telnet连接。

<PC1>telnet 172.16.3.1
Trying 172.16.3.1 ...
Press CTRL+K to abort
Connected to 172.16.3.1 ...
Login authentication
Password:
<AR4>

可以观察到，只要路由可达的设备，并且拥有Telnet密码，都可以成功访问核心路由器R4，这是不安全的。

在R4上面使用acl命令创建一个编号型ACL，基本ACL的范围是2000-2999.接下来在ACL视图中，使用rule命令配置ACL规则，指定规则ID为5，允许数据包源地址为192.168.10.1的报文通过，反掩码为0.0.0.255，即精确匹配。第二条规则ID为10，拒绝任意原地址的数据包通过。ACL配置完成后，在vty中使用inbound调用。

[AR4]acl 2000
[AR4-acl-basic-2000]rule 5 permit source 192.168.10.1 0.0.0.255
[AR4-acl-basic-2000]rule 10 deny source any
[AR4-acl-basic-2000]quit
[AR4]user-interface vty 0 4
[AR4-ui-vty0-4]acl 2000 inbound

此时测试可以观察到，现在只有PC1可以访问，其他设备都不能访问。

<PC1>telnet 172.16.3.1
Trying 172.16.3.1 ...
Press CTRL+K to abort
Connected to 172.16.3.1 ...
Login authentication
Password:
<AR4>

<PC2>telnet 172.16.3.1
Trying 172.16.3.1 ...
Press CTRL+K to abort
Error: Failed to connect to the remote host.

要想增加其他设备如AR3可以访问AR4的话，只能使用ACL规则ID在10的前面的ID编号才能正常访问，因为编号10是拒绝所有访问。
