Linux0.11内核--进程的调度schedule和switch_to解析

前言

在我学习进程调度的时候，是通过这三篇文章把这个问题搞明白的。所以这里贴

在一起，方便查看。第一篇主要是将进程的调度，可认为是个总体讲述，里面共

涉及两个函数schedule()和switch_to()这篇把schedule()注释的比较清楚，但

switch_to()我没太明白；第二篇和第三篇都是详解switch_to（）的，其实第三篇是

讲的最清楚，我是看到这篇明白的，但是第二篇里面的几个图可以帮助理解几个

重要的概念，所以也贴了下来。

第一篇 进程的调度

进程的调度

linux系统中，一个进程有5种可能状态，在sched.c第19行处定义了状态的标识：

#define TASK_RUNNING 0 // 正在运行或可被运行状态

#define TASK_INTERRUPTIBLE 1 // 可被中断睡眠状态

#define TASK_UNINTERRUPTIBLE 2 // 不可中断睡眠状态

#define TASK_ZOMBIE 3 // 僵死状态

#define TASK_STOPPED 4 // 停止状态

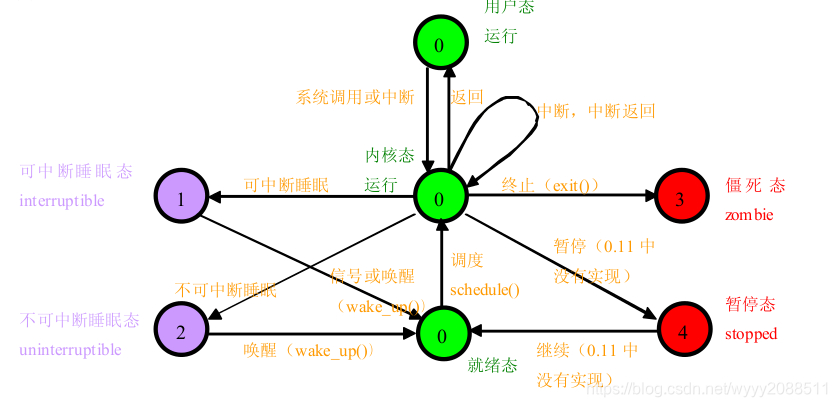

各种状态的转换图如下：

就绪态和运行态之间的转换

当前占用CPU的进程调只有用了schedule()函数后，才可能会从运行态进入就绪态。Schedule()函数按照一定的选择策略选中处于TASK_RUNNING态（包括用户运行态，内核运行态和就绪态）的某个进程，然后切换到该进程去执行。这时被选中的进程进入运行态，开始使用CPU资源。被选中的进程可能是刚刚调用schedule()函数的进程，也可能是其他进程。

schedule()函数在3种情况下会被调用

2. 用户态时发生了时钟中断；

3. 系统调用时相应的sys_XXXX函数返回后；

4. 睡眠函数内；

第一种情况发生在用户态。当时钟中断产生时，如果进程运行在用户态时并且时间片用完，中断处理函数do_timer()会调用schedule()函数，这相当于用户态的运行被抢断了。如果进程处在内核态时发生时钟中断，do_timer()不会调用schedule()函数，也就是内核态是不能被抢断的。当一个进程运行在内核态，除非它自愿调用schedule()函数而放弃CPU的使用权，它将永远占用CPU。由于schedule()不是系统调用，用户程序不能调用，所以在时钟中断中调用schedule()是必要的，这样保证用户态的程序不会独占CPU。

第二种情况就是为了对付运行在内核态的进程。应用程序一般通过系统调用进入内核态，因此linux 0.11在系统调用处理函数（sys_XXXX()）结束后，int 0x80处理函数会检查当前进程的时间片和状态，如果时间片用完或状态不是TASK_RUNNING，会调用schedule()函数。这时相当于内核态进程主动放弃对对CPU的占用。由此可见，如果某个系统调用处理函数或者中断异常处理函数永远不退出，比如进入死循环或者等待其他资源，整个系统死锁，任何进程都无法运行。

比较前两种情况，我们看到linux有保证用户态的程序不独占CPU的机制，却不能保证内核态程序不独占CPU。这也反映了系统级别开发和用户级别开发的不同之处。系统程序员需要考虑更多的问题。

第三种情况在下面一节运行态（包括就绪态）和睡眠态之间的转换中讨论。当进程等待的资源还不可用时，它进入睡眠态，并且调用schedule()让出CPU。

switch_to() （sched.h 第173行）

[cpp] view plaincopy

1. /****************************************************************************/
2. /* 功能：切换到任务号（即task[]数组下标）为n的任务                          */
3. /* 参数：n 任务号                                                         */
4. /* 返回：（无）                                                               */
5. /****************************************************************************/
6. // 整个宏定义利用ljmp指令跳转到TSS段选择符来实现任务切换
7. #define switch_to(n) {/
8. // __tmp用来构造ljmp的操作数。该操作数由4字节偏移和2字节选择符组成。当选择符
9. // 是TSS选择符时，指令忽略4字节偏移。
10. // __tmp.a存放的是偏移，__tmp.b的低2字节存放TSS选择符。高两字节为0。
11. // ljmp跳转到TSS段选择符会造成任务切换到TSS选择符对应的进程。
12. // ljmp指令格式是 ljmp 16位段选择符：32位偏移，但如果操作数在内存中，顺序正好相反。
13. // %0   内存地址    __tmp.a的地址，用来放偏移
14. // %1   内存地址    __tmp.b的地址，用来放TSS选择符
15. // %2   edx         任务号为n的TSS选择符
16. // %3   ecx         task[n]
17. struct {long a,b;} __tmp; /
18. __asm__("cmpl %%ecx,current/n/t" /  // 如果要切换的任务是当前任务
19.     "je 1f/n/t" /                   // 直接退出
20.     "movw %%dx,%1/n/t" /            // 把TSS选择符放入__tmp.b中
21.     "xchgl %%ecx,current/n/t" /     // 让current指向新进程的task_struct
22.     "ljmp *%0/n/t" /                // 任务切换在这里发生，CPU会搞定一切
23.     "cmpl %%ecx,last_task_used_math/n/t" /  // 除进程第一次被调度外，以后进程从就绪
24.                                         // 态返回运行态后，都从这里开始运行。因
25.                                         // 而返回到的是内核运行态。
26.     "jne 1f/n/t" /
27.     "clts/n" /
28.     "1:" /
29.     ::"m" (*&__tmp.a),"m" (*&__tmp.b), /
30.     "d" (_TSS(n)),"c" ((long) task[n])); /
31. }



schedule()（sched.c 第104行）

[cpp] view plaincopy

1. /****************************************************************************/
2. /* 功能：进程调度。                                                         */
3. /*       先对alarm和信号进行处理，如果某个进程处于可中断睡眠状态，并且收 */
4. /*       到信号，则把进程状态改成可运行。之后在处可运行状态的进程中挑选一个  */
5. /*       并用switch_to()切换到那个进程                                       */
6. /* 参数：（无）                                                               */
7. /* 返回：（无）                                                               */
8. /****************************************************************************/
9. void schedule(void)
10. {
11.     int i,next,c;
12.     struct task_struct ** p;
13. /* check alarm, wake up any interruptible tasks that have got a signal */
14. // 首先处理alarm信号，唤醒所有收到信号的可中断睡眠进程
15.     for(p = &LAST_TASK ; p > &FIRST_TASK ; --p)
16.         if (*p) {
17.             // 如果进程设置了alarm，并且alarm已经到时间了
18.             if ((*p)->alarm && (*p)->alarm < jiffies) {
19.                     // 向该进程发送SIGALRM信号
20.                     (*p)->signal |= (1<<(SIGALRM-1));
21.                     (*p)->alarm = 0; // 清除alarm
22.                 }
23. //可屏蔽信号位图BLOCKABLE定义在sched.c第24行，(~(_S(SIGKILL) | _S(SIGSTOP)))
24. // 说明SIGKILL和SIGSTOP是不能被屏蔽的。
25. // 可屏蔽信号位图 & 当前进程屏蔽的信号位图 = 当前进程实际屏蔽的信号位图
26. // 当前进程收到的信号位图 & ~当前进程实际屏蔽的信号位图
27. //                          = 当前进程收到的允许相应的信号位图
28. // 如果当前进程收到允许相应的信号，并且当前进程处于可中断睡眠态
29. // 则把状态改成运行态，参与下面的选择过程
30.             if (((*p)->signal & ~(_BLOCKABLE & (*p)->blocked)) &&
31.             (*p)->state==TASK_INTERRUPTIBLE)
32.                 (*p)->state=TASK_RUNNING;
33.         }
34. /* this is the scheduler proper: */
35. // 下面是进程调度的主要部分
36.     while (1) {
37.         c = -1;
38.         next = 0;
39.         i = NR_TASKS;
40.         p = &task[NR_TASKS];
41.         while (--i) {       // 遍历整个task[]数组
42.             if (!*--p)      // 跳过task[]中的空项
43.                 continue;
44.             // 寻找剩余时间片最长的可运行进程，
45. //  c记录目前找到的最长时间片
46. // next记录目前最长时间片进程的任务号
47.             if ((*p)->state == TASK_RUNNING && (*p)->counter > c)
48.                 c = (*p)->counter, next = i;
49.         }
50.     // 如果有进程时间片没有用完c一定大于0。这时退出循环，执行 switch_to任务切换
51.         if (c) break;
52.     // 到这里说明所有可运行进程的时间片都用完了，则利用任务优先级重新分配时间片。
53.     // 这里需要重新设置所有任务的时间片，而不光是可运行任务的时间片。
54.     // 利用公式：counter = counter/2 + priority
55.         for(p = &LAST_TASK ; p > &FIRST_TASK ; --p)
56.             if (*p)
57.                 (*p)->counter = ((*p)->counter >> 1) +
58.                         (*p)->priority;
59.     // 整个设置时间片过程结束后，重新进入进程选择过程
60.     }
61.     // 当的上面的循环退出时，说明找到了可以切换的任务
62.     switch_to(next);
63. }



当前进程只有调用了schedule()后才能发生进程切换，因此当进程再次被选中执行后，都是从switch_to()中ljmp后一条语句开始执行，即从"cmpl %%ecx,last_task_used_math/n/t"语句继续，这时进程位于内核态。因此进程从就绪态进入的都是内核运行态。但有一个例外，进程产生后第一次被调度执行。

fork()产生的子进程会把父进程原cs、原eip当作初始的cs、eip，所以子进程刚刚创建时处于用户态。第一次进程被调度时，从就绪态进入的是用户运行态。以后进入的都是内核运行态。

第二篇  Switch_to解析

最近看linux0.11源码时，看到任务切换函数switch_to，感觉很晦涩，于是在网上查了一些资料，现在终于有些眉目，特记录于此，以方便大家参考，有什么错误或不足之处，还请大家指出~

switch_to源码

/*
 *    switch_to(n) should switch tasks to task nr n, first
 * checking that n isn't the current task, in which case it does nothing.
 * This also clears the TS-flag if the task we switched to has used
 * tha math co-processor latest.
 */
#define switch_to(n) {\
struct {long a,b;} __tmp; \
__asm__("cmpl %%ecx,_current\n\t" \
    "je 1f\n\t" \
    "movw %%dx,%1\n\t" \
    "xchgl %%ecx,_current\n\t" \
    "ljmp %0\n\t" \
    "cmpl %%ecx,_last_task_used_math\n\t" \
    "jne 1f\n\t" \
    "clts\n" \
    "1:" \
    ::"m" (*&__tmp.a),"m" (*&__tmp.b), \
    "d" (_TSS(n)),"c" ((long) task[n])); \
}

大部分代码都很容易看懂，主要是：判断当前任务是否是要切换的任务，是则跳到标号1，即不做任何事；交换；调整等。。。

这里重点强调_TSS(n) 和ljmp %0；

（2）_TSS(n)，作用是生成TSS的段选择符

#define FIRST_TSS_ENTRY 4

#define _TSS(n) ((((unsigned long) n)<<4)+(FIRST_TSS_ENTRY<<3))

当通过以上两个代码是不足以明白_TSS(n)的机制，需要结合以下知识；

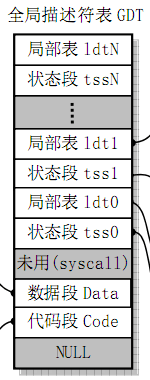

上图描述linux内核中GDT的布局；0-nul, 1-cs, 2-ds, 3-syscall, 4-TSS0, 5-LDT0, 6-TSS1 等。。。

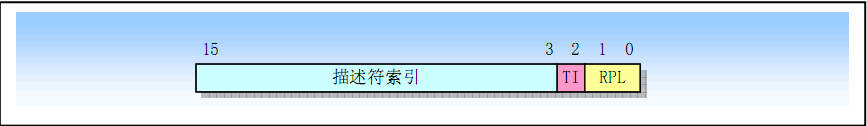

上图是段选择符，TI=0表示在GDT（全局描述符表）中，1表示在LDT（局部描述符表）中，RPL表示优先级；描述符索引就是在GDT中的索引；

通过上面两张图，下面分析代码，从图1可以看出第一个TSS位于索引为4的位置，于是#define FIRST_TSS_ENTRY 4；而FIRST_TSS_ENTRY<<3表示左移3位，因为TI和RPL总共占3为；((unsigned long) n)<<4为什么要左移4位呢？从图1可以看出TSS索引都是偶数，于是TI（1位）+RPL（2位）+偶数位（1）=4；通过上述组合就可以得到TSS选择子；

（）ljmp %0或（ljmp *%0）

首先是为什么要加*？这是gas语法，表示绝对跳转（与C中的*是不同的），若程序没有加*，则编译器会自己加上*，可以在linux中测试；

ljmp用法说明：（很重要）

按AS手册，ljmp指令存在两种形式，即：
   一、直接操作数跳转，此时操作数即为目标逻辑地址（选择子，偏移），即形如：ljmp $seg_selector, $offset的方式；
   二、使用内存操作数，这时候，AS手册规定，内存操作数必须用“*”作前缀，即形如：ljmp *mem48，其中内存位置mem48处存放目标逻辑地址: 高16bit存放的是seg_selector，低32bit存放的是offset。注意：这条指令里的“*”只是表示间接跳转的意思，与C语言里的“*”作用完全不同。

回到源码上，ljmp %0用的ljmp的第二种用法，“ljmp *%0”这条语句展开后相当于“ljmp *__tmp.a”，也就是跳转到地址&__tmp.a中包含的48bit逻辑地址处。而按struct _tmp的定义，这也就意味着__tmp.a即为该逻辑地址的offset部分，__tmp.b的低16bit为seg_selector(高16bit无用)部分。由于在"ljmp %0"之前，"movw %%dx,%1"这条语句已经把状态段选择子"__TSS(n)"的值赋给了__tmp.b的低16bit。至于为什么要用*&__tmp.a，目前还不清楚，其实*&__tmp.a和__tmp.a是一样的，通过汇编也可以看出；这里就先不用关心它了；

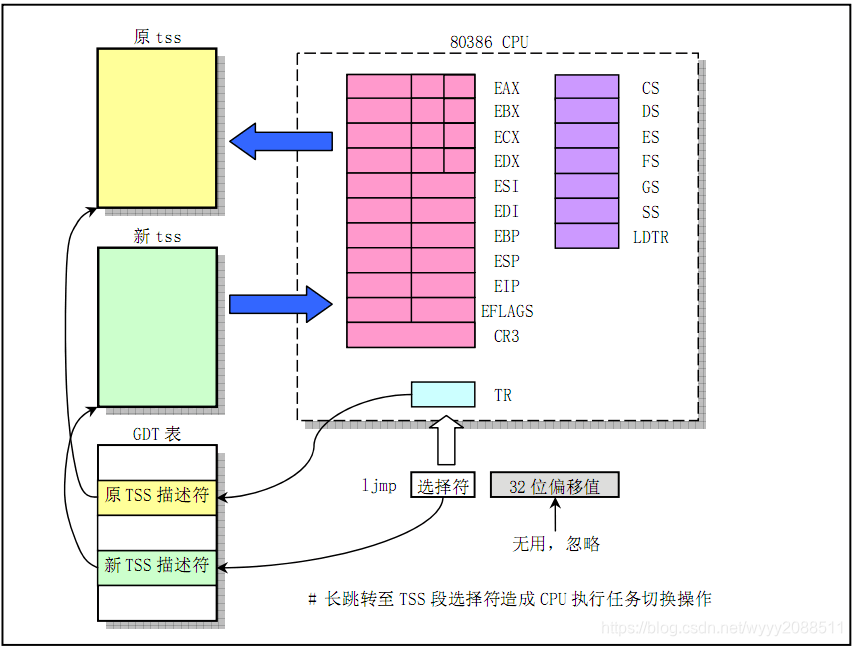

通过以上说明，可以知道了ljmp将跳转到选择子指定的地方，大致过程是，ljmp判断选择子为TSS类型，于是就告诉硬件要切换任务，硬件首先它要将当前的PC,esp,eax等现场信息保存在当前自己的TSS段描述符中,然后再将目标TSS段描述符中的pc,esp,eax的值拷贝至对应的寄存器中.当这些过程全部做完以后内核就实现了内核的切换；可以参考下图：

总结：

通过以上内容，可以大致了解到任务切换的流程，switch_to中关键是ljmp %0；

第三篇 switch _to详解

Copyright 2009 (c) benzus

以下代码来自Linux-1.0内核 include/linux/sched.h 文件。

（注意到Linux 0.11版的内核基本上也同样是这段代码，所以本文也同样适用于0.11内核）

01   #define switch_to(n) { /
02   struct (long a,b;} __tmp; /
03   __asm__("cmpl %%ecx,current /n/t" /
04   "je 1f/n/t" /
05   "xchgl %%ecx, current/n/t" /
06   "movw %%dx, %1/n/t" /
07   "ljmp *%0/n/t" /
08   "cmpl %%ecx, %2/n/t" /
09   "jne 1f/n/t" /
10   "clts/n" /
11 "1:" /
12 ::"m" (*&__tmp.a), "m" (*&__tmp.b), /
13 "m" (last_task_used_math),"d" _TSS(n), "c" ((long) task[n])); /
14 }

注释：这是一个嵌入式汇编宏，作用是从当前任务切换到任务n，在进程调度程序中被调用。下面我来逐行注释它。

第2行定义了一个结构，包含2个long类型整数。

第3行将task[n]与current比较，其中task[n]是要切换到的任务，current是当前任务；

第4行说明，如果要切换到的任务是当前任务，则跳到标号1，即结束，什么也不做，否则继续执行下面的代码。

第5行交换两个操作数的值，相当于C代码的：current = task[n] ，ecx = 被切换出去的任务（原任务）；

第6行将新任务的TSS选择符赋值给 __tmp.b；

第7行是理解任务切换机制的关键。长跳转至 *&tmp，造成任务的切换。AT&T语法的ljmp相当于Intel语法的 jmp far SECTION : OFFSET，在这里就是将（IP）<-__tmp.a,(CS)<-__tmp.b,它的绝对地址之前加星号（"*"）。当段间指令jmp所含指针的选择符指示一个可用任务状态段的TSS描述符时，将造成任务切换。那么CPU怎么识别描述符是TSS描述符而不是其他描述符呢？这是因为所有描述符（一个描述符是64位）中都有4位用来指示该描述符的类型，如描述符类型值是9或11都表示该描述符是TSS描述符。好了，CPU得到TSS描述符后，就会将其加载到任务寄存器TR中，然后根据TSS描述符的信息（主要是基址）找到任务的tss内容（包括所有的寄存器信息，如eip），根据其内容就可以开始新任务的运行。我们暂且把这个恢复所有寄存器状态的过程称为恢复寄存器现场。

第8~10行是判断原任务上次是否使用过协处理器，若是，则清除寄存器CR0的TS标志。

第2个难点是：在第7行执行后，完成任务切换（即切换到新的任务里执行）；当任务切换回来后才会继续执行第8行！下面详解其原因。

既然任务切换时CPU会恢复寄存器现场，那么它当然也会保存寄存器现场了。这些寄存器现场都会被写入原任务的tss结构里，值得注意的是，EIP会指向引起任务切换指令（第7行）的下一条指令（第8行），所以，很明显，当原任务有朝一日再次被调度运行时，它将从EIP所指的地方（第8行）开始运行。
