综合实战：绘制股票K线图、均线图与成交量柱状图

在金融数据分析中，K线图是最常用的可视化工具之一。虽然Matplotlib曾经提供过finance模块，但现在更推荐使用专门的mplfinance库。本文将详细介绍如何使用mplfinance库高效绘制专业级的K线图。

一、mplfinance优势

mplfinance相比原生Matplotlib绘制K线图有以下优势：
• 专为金融数据优化，代码更简洁

• 内置多种专业K线图样式

• 自动处理日期格式和轴标签

• 支持成交量和技术指标叠加

• 输出效果媲美专业金融软件

二、数据准备

2.1 基本要求

mplfinance要求数据为DataFrame格式，且必须包含以下列：
• Open (开盘价)

• High (最高价)

• Low (最低价)

• Close (收盘价)

• Volume (成交量，可选)

日期必须设置为索引(index)

2.2 示例数据准备

import pandas as pd
import numpy as np
import mplfinance as mpf

# 生成30天模拟数据
np.random.seed(42)
data = {
    'Open': np.random.uniform(1500, 1600, 30),
    'High': np.random.uniform(1550, 1650, 30),
    'Low': np.random.uniform(1450, 1550, 30),
    'Close': np.random.uniform(1500, 1600, 30),
    'Volume': np.random.randint(10000, 50000, 30)
}

# 创建DataFrame并设置日期索引
df = pd.DataFrame(data, index=pd.date_range('2023-01-01', periods=30))

# 计算移动平均线
df['MA5'] = df['Close'].rolling(5).mean()
df['MA10'] = df['Close'].rolling(10).mean()

三、基础K线图绘制

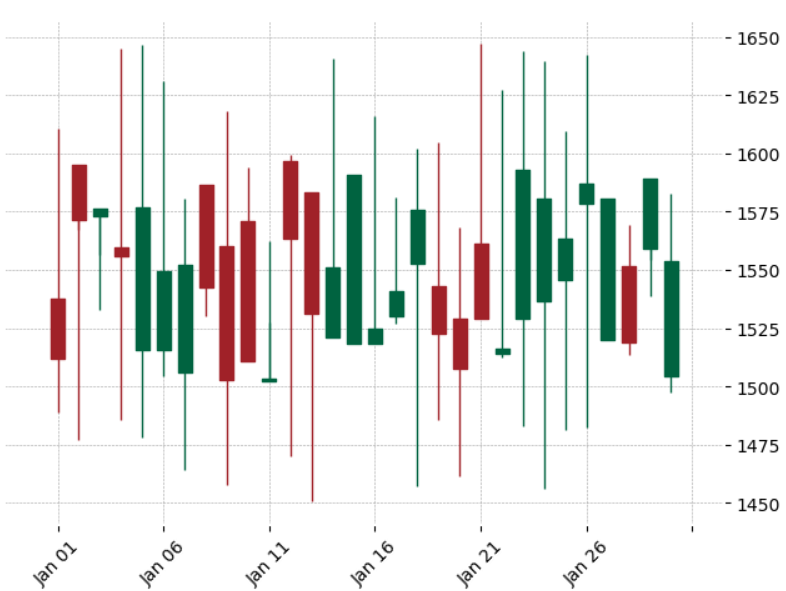

3.1 最简单的K线图

mpf.plot(df, type='candle', style='charles',
         title='贵州茅台A K线图', ylabel='价格(元)')

3.2 常用参数说明

• type: 图表类型，可选’candle’(蜡烛图)、‘line’(折线图)、'renko’等

• style: 样式主题，如’charles’、‘yahoo’、'nightclouds’等

• title: 图表标题

• ylabel: Y轴标签

• volume: 是否显示成交量(True/False)

• show_nontrading: 是否显示非交易日(True/False)

四、高级定制

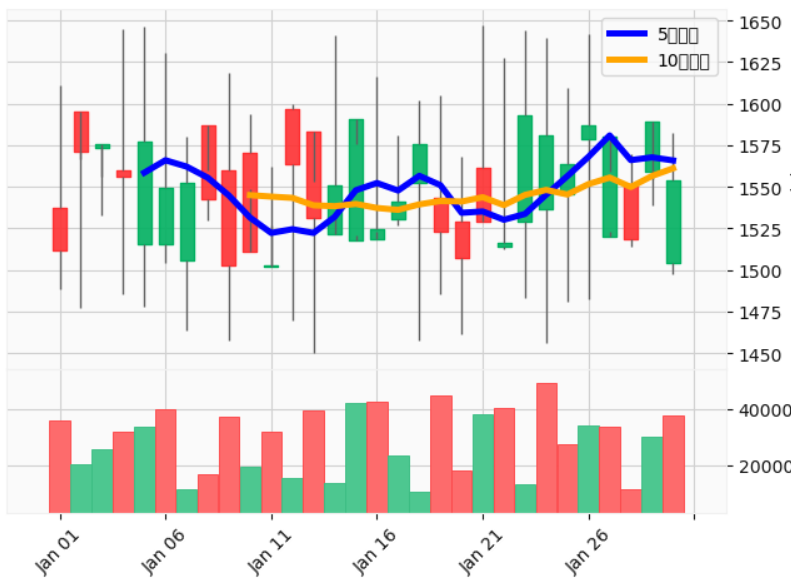

4.1 添加技术指标

# 创建附加绘图对象
apds = [
    mpf.make_addplot(df['MA5'], color='blue', label='5日均线'),
    mpf.make_addplot(df['MA10'], color='orange', label='10日均线')
]

mpf.plot(df, type='candle', style='yahoo',
         addplot=apds, volume=True,
         title='贵州茅台A K线图', ylabel='价格(元)')

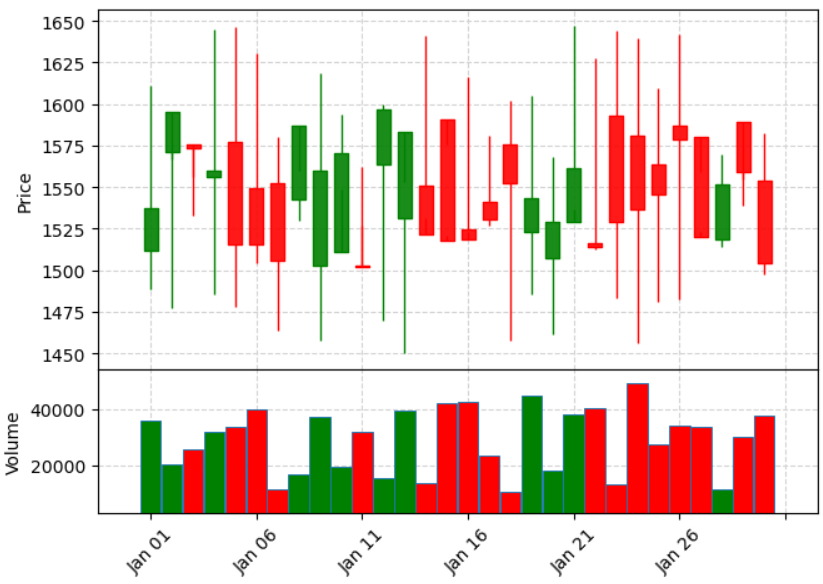

4.2 自定义样式

# 创建自定义样式
mc = mpf.make_marketcolors(
    up='red',       # 上涨颜色
    down='green',   # 下跌颜色
    edge='inherit', # 边缘颜色
    wick='inherit', # 影线颜色
    volume='in'     # 成交量颜色
)

style = mpf.make_mpf_style(
    marketcolors=mc,
    gridstyle='--', # 网格线样式
    gridcolor='lightgray',
    facecolor='white'
)

mpf.plot(df, type='candle', style=style,
         volume=True, title='自定义样式K线图')

4.3 多图组合

# 创建2x1的子图布局
fig, axes = mpf.plot(df, type='candle', style='yahoo',
                    addplot=apds, volume=True,
                    figratio=(12,8), figscale=1.2,
                    returnfig=True)

# 可以继续对axes进行自定义
axes[0].set_title('贵州茅台A K线图', fontsize=14)
axes[0].yaxis.label.set_size(12)
axes[2].set_ylabel('成交量', fontsize=10)

五、完整示例代码

import pandas as pd
import numpy as np
import mplfinance as mpf

# 1. 准备数据
np.random.seed(42)
data = {
    'Open': np.random.uniform(1500, 1600, 30),
    'High': np.random.uniform(1550, 1650, 30),
    'Low': np.random.uniform(1450, 1550, 30),
    'Close': np.random.uniform(1500, 1600, 30),
    'Volume': np.random.randint(10000, 50000, 30)
}
df = pd.DataFrame(data, index=pd.date_range('2023-01-01', periods=30))

# 2. 计算技术指标
df['MA5'] = df['Close'].rolling(5).mean()
df['MA10'] = df['Close'].rolling(10).mean()
df['EMA20'] = df['Close'].ewm(span=20).mean()

# 3. 创建附加绘图对象
apds = [
    mpf.make_addplot(df['MA5'], color='blue', label='5日均线'),
    mpf.make_addplot(df['MA10'], color='orange', label='10日均线'),
    mpf.make_addplot(df['EMA20'], color='purple', label='20日指数均线')
]

# 4. 自定义样式
mc = mpf.make_marketcolors(
    up='red',
    down='green',
    edge='inherit',
    wick='inherit',
    volume='in'
)

style = mpf.make_mpf_style(
    marketcolors=mc,
    gridstyle='--',
    gridcolor='lightgray',
    facecolor='white'
)

# 5. 绘制图表
mpf.plot(df, type='candle', style=style,
        addplot=apds, volume=True,
        title='贵州茅台A K线图',
        ylabel='价格(元)',
        figratio=(12,8),
        savefig='kline.png')  # 可选保存图片

六、常见问题解决

6.1 中文显示问题

import matplotlib.pyplot as plt

plt.rcParams['font.sans-serif'] = ['SimHei']  # 设置中文字体
plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题

6.2 日期格式问题

确保日期列已正确转换为DatetimeIndex：

df.index = pd.to_datetime(df.index)

6.3 成交量颜色设置

通过marketcolors参数设置：

mc = mpf.make_marketcolors(volume='in')  # 涨红跌绿
# 或
mc = mpf.make_marketcolors(volume='#1f77b4')  # 统一颜色

七、总结

本文介绍了使用mplfinance绘制专业K线图的最佳实践，包括：

1. 数据准备和格式要求
2. 基础K线图绘制方法
3. 技术指标叠加技巧
4. 样式自定义方法
5. 常见问题解决方案

mplfinance相比原生Matplotlib方法代码更简洁，功能更强大，是金融数据分析的首选工具。
