基于labview的双音多频(Dual-Tone Multi-Frequency, DTMF)系统设计

目录

1 系统设计概述
双音多频(Dual-Tone Multi-Frequency, DTMF)信号是一种广泛应用于电话系统中的音频信号,通过不同的频率组合表示不同的按键。每个按键对应两个频率,一个低频和一个高频,共同组成独特的信号。在虚拟仪器技术快速发展的背景下,利用LabVIEW等图形化编程软件进行双音多频系统的设计与实现,不仅可以加深对虚拟仪器技术的理解,还能提高解决实际问题的能力。本文旨在通过设计并实现一个基于虚拟仪器的双音多频系统,完成从信号生成、数据采集、频谱分析到频率识别的全过程,并对系统的频率识别准确性进行分析与讨论。
系统设计的主要目标是利用LabVIEW软件平台,结合声卡作为音频信号的输入输出设备,实现双音多频信号的生成、采集、分析及显示。具体设计思路如下:
信号生成:通过LabVIEW编程生成特定频率的双音多频信号,并调用声卡驱动扬声器播放。
数据采集:使用声卡采集扬声器播放的双音多频音频信号,并进行实时显示。
频谱分析:对采集到的波形进行频谱分析,识别出其中的频率成分。
频率识别与校核:将频谱分析的结果与双音多频信号应产生的频率进行对比,完成频率识别的准确性分析。
界面设计:设计美观、直观的用户界面,提供良好的用户体验。
硬件环境:
个人计算机一台,配备声卡。
扬声器一个,用于播放生成的音频信号。
麦克风一个(可选),用于采集音频信号,如声卡具有线路输入功能,可直接采集扬声器输出信号。
软件环境:
LabVIEW开发环境,版本要求2020或以上。
Windows操作系统,支持声卡驱动。
2 实验原理和说明
双音多频信号由两个正弦波组成,一个低频成分和一个高频成分。根据国际电信联盟(ITU)的规定,低频成分在697Hz、770Hz、852Hz、941Hz中选择,高频成分在1209Hz、1336Hz、1477Hz、1633Hz中选择。每个按键对应一个唯一的低频和高频组合。
在LabVIEW中,通过波形发生器VI(Waveform Generator VI)生成指定频率的正弦波信号。为了生成双音多频信号,需要同时生成低频和高频信号,并将它们叠加在一起。这可以通过LabVIEW中的加法运算函数实现。生成的双音多频信号通过声卡输出到扬声器播放。
在实现过程中,需要注意信号的幅度、相位和持续时间等参数的设置,以确保生成的信号符合DTMF信号的标准。同时,为了提高信号的稳定性和可靠性,可以采用平滑滤波等预处理技术。
5. 数据采集与显示
数据采集部分利用LabVIEW的声卡驱动功能,通过声音输入VI(Sound Input VI)采集扬声器播放的双音多频音频信号。为了确保采集到的信号质量,需要选择合适的采样率和采样位数。采样率越高,采集到的信号越接近原始信号;采样位数越高,信号的分辨率越高。
为了实时显示采集到的波形,可以使用波形图表VI(Waveform Chart VI)。波形图表VI能够动态地显示波形数据,使用户能够直观地观察到信号的变化情况。在实现过程中,需要注意波形图表的刷新率和数据缓冲区大小等参数的设置,以确保波形显示的实时性和准确性。
6. 频谱分析与频率识别
频谱分析是识别双音多频信号中频率成分的关键步骤。LabVIEW提供了强大的信号处理工具,包括快速傅里叶变换(FFT)函数,用于对采集到的波形进行频谱分析。
通过FFT函数,将时域信号转换为频域信号,得到频谱图。在频谱图上,可以清晰地看到双音多频信号中的低频和高频成分。为了准确识别频率,可以采用峰值检测算法。峰值检测算法通过在频谱图上寻找峰值来识别频率成分。为了提高峰值检测的准确性和稳定性,可以采用平滑滤波、阈值设置和峰值合并等技术。
在实现过程中,需要注意FFT点数、采样率和频率分辨率等参数的设置。FFT点数越多,频率分辨率越高;采样率越高,能够识别的频率范围越广。同时,为了减小计算量和提高处理速度,可以采用分块处理等技术。
7. 界面设计与用户体验
用户界面是系统的重要组成部分,直接影响用户体验。在LabVIEW中,利用前面板(Front Panel)设计直观、美观的用户界面。界面上包括信号生成控制按钮、波形显示区域、频谱分析结果显示区域以及频率识别结果输出区域。
信号生成控制按钮用于控制双音多频信号的生成和播放。波形显示区域用于实时显示采集到的波形数据。频谱分析结果显示区域用于显示频谱分析结果和识别的频率成分。频率识别结果输出区域用于输出最终识别的手机号码。
在界面设计上,注重布局的合理性、颜色的搭配以及提示信息的清晰性。通过合理的布局和颜色搭配,使界面既美观又易于操作。同时,提供清晰的提示信息,帮助用户了解当前系统的状态和操作结果。为了提高交互体验,还可以添加快捷键、鼠标悬停提示等功能。
8. 频率识别准确性分析与提升策略
频率识别的准确性受到多种因素的影响,包括采集设备的精度、环境噪声的干扰、FFT算法的分辨率以及峰值检测算法的准确性等。为了提高频率识别的准确性,可以采取以下策略:
提高采样率和采样位数:增加采样率和采样位数可以提高信号的分辨率和稳定性,从而减小误差。
滤波处理:在采集信号前进行滤波处理,去除环境噪声的干扰,提高信号质量。可以采用低通滤波器或带通滤波器等技术。
优化FFT算法:选择合适的FFT点数和采样率,以提高频率分辨率和识别范围。同时,可以采用重叠采样等技术来减小频谱泄露的影响。
改进峰值检测算法:优化峰值检测算法,提高峰值识别的准确性和稳定性。可以采用平滑滤波、阈值设置、峰值合并等技术来减小误差。
多次测量取平均:通过多次测量取平均值的方法,可以减小随机误差对频率识别的影响。同时,还可以采用加权平均等技术来提高测量的准确性。
9. 结果分析

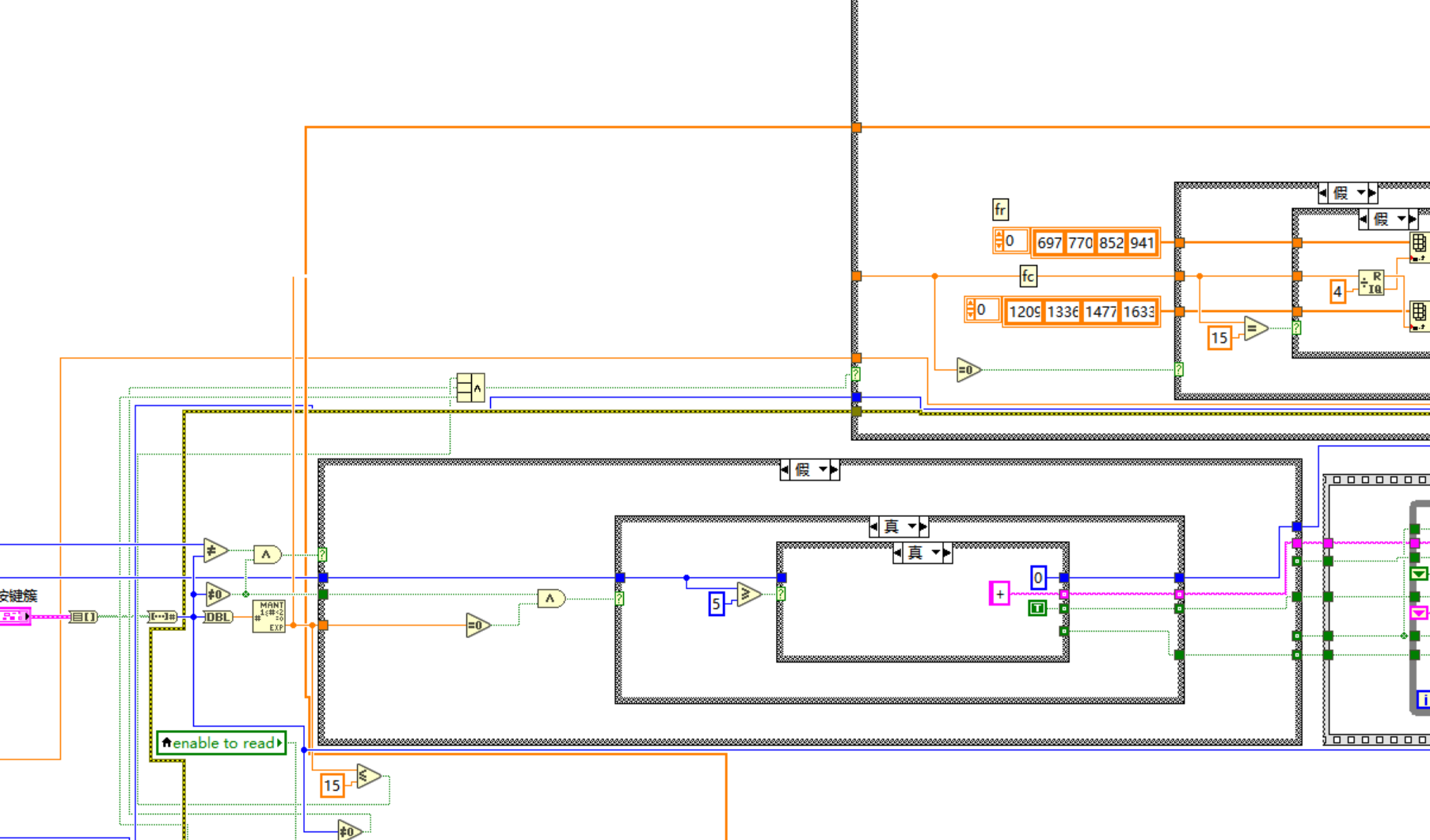

在这里插入图片描述

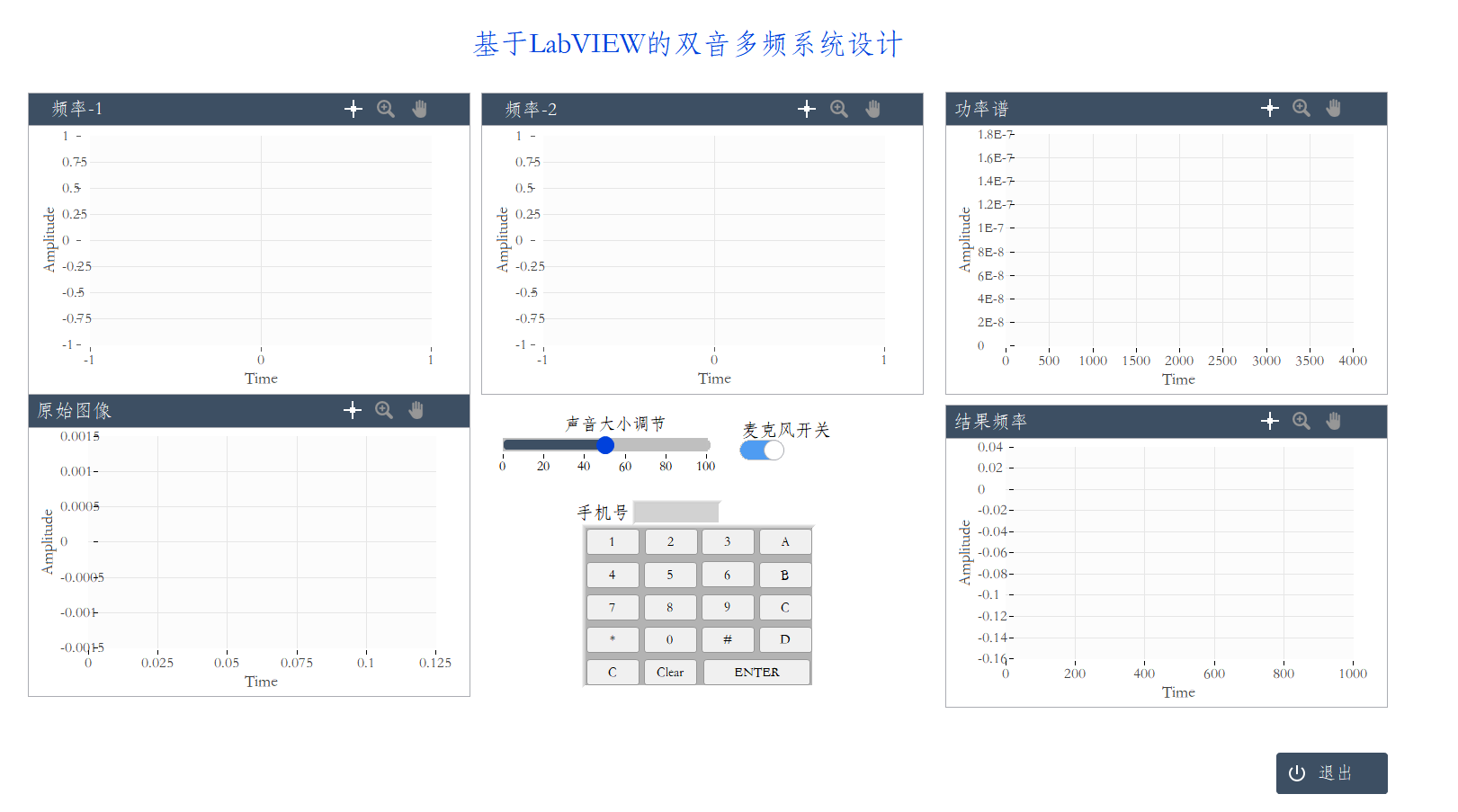

在这里插入图片描述
