在布线极度受限的场景下，仅利用光猫、路由器自带的vlan配置实现IPTV无线透传

一、使用路由器进行拨号上网

（一）修改光猫

1、获取宽带账号

打客服电话重置即可

2、获取光猫的超级管理员密码

详见其他人写的教程

3、把光猫的internet“网络连接”配置为“桥接”模式

在“网络设置”里，进入internet网络连接，它负责给访问internet的上网流量数据打上固定vlan标签，并发送到光纤；（修改前务必拍照存档）
“连接模式”从“路由”改为“桥接”；
MTU改为1500；（其他桥接模式的网络连接也都是配置的1500）
千万不要修改internet“网络连接”的“VlanID”，这是从光猫WAN口出去的数据带上的vlan标签值，因为上网和IPTV数据都走同一根光纤，运营商需要根据收到的vlan标签来提供不同服务；
internet“网络连接”的“组播Vlan”值不起作用，如果有配置，忽略即可；
保持绑定的lan端口包括lan1，让家庭路由器发送到光猫“lan1口”的不带vlan标签的数据默认由internet网络连接分发到光纤；

4、关闭光猫的DHCP服务、WIFI服务

以后连接访问光猫控制台时，使用网线连接，并配置终端IP为192.168.1.2，网关为192.168.1.1

（二）用家庭路由器进行PPPoE拨号

获取ipv4和ipv6地址，都是用PPPoE方式；
使用客服重置的宽带账号；
MTU使用1492，因为路由器和光猫之间的以太网数据包，会额外封装PPPoE数据头，推荐给用户终端的MTU（链路层单个数据包body限制）需要比1500小一些

二、IPTV透传

（一）配置光猫，在其lan1口实现单线复用

1、查看IPTV“网络连接”的WAN口vlan标签

在“网络设置”里，找到Other网络连接(负责发送IPTV数据)的“VlanID”，假设为45；
上文解释过，这是和运营商通讯时要用到的；
MTU保持为1500；

2、查看IPTV组播数据的vlan标签

有的直接配置在Other网络连接的“组播Vlan”里，有的配置在“IGMP设置”里；
这是运营商的“直播”服务下发的“组播”数据的vlan，值由运营商决定，不可修改，假设为50；

3、配置“vlan绑定”

在“网络设置”的“VLan绑定”子菜单里，把进入光猫“lan1”口的vlan 1数据绑定到Other网络连接；
这样，从主路由器“internet口”连接到光猫“lan1口”的网线，就准备好同时传输上网和IPTV数据了。

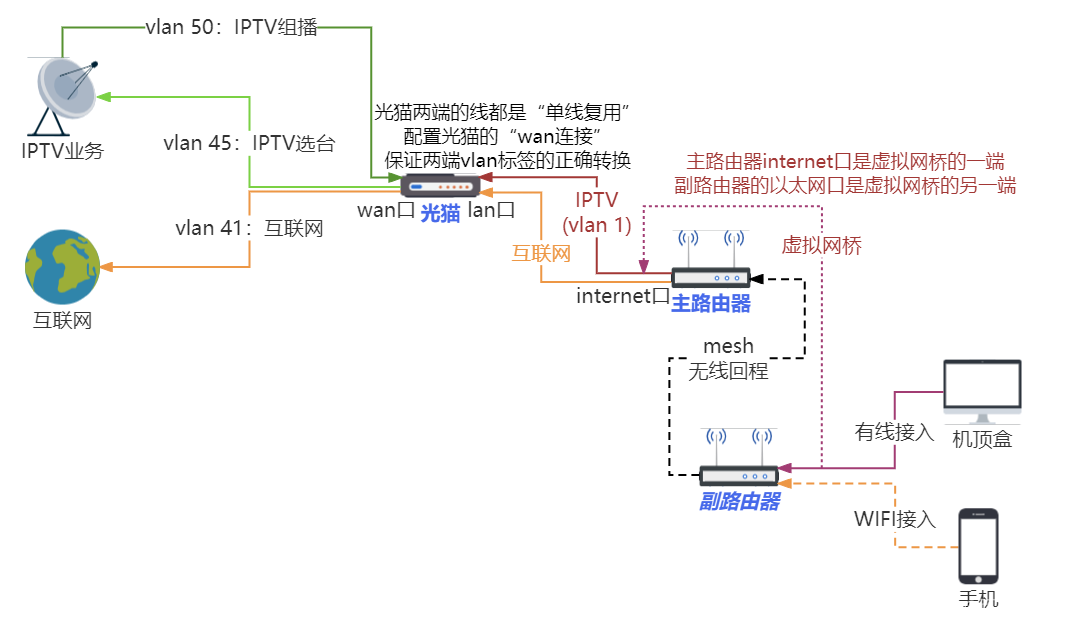

在这里插入图片描述

（二）配置路由器，创建IPTV专用的vlan标签组

把路由器某个以太网口接入的数据划分到IPTV标签组里，vlan值是1，和“VLan绑定”里的一致；
这相当于某个以太网口与主路由器internet口，建立起了直连，进入主路由器internet口的vlan 1标签数据只会发送到这个以太网口，而这个带了vlan 1标签数据又是负责处理IPTV数据的Other网络连接从光猫“lan1口”发出的；
把IPTV机顶盒用网线接入这个以太网口后，即可观看电视。（访问IPTV线路，需要机顶盒来进行PPPoE拨号，获取一个IPTV专用网段的IP，账号已经配置在了机顶盒里）

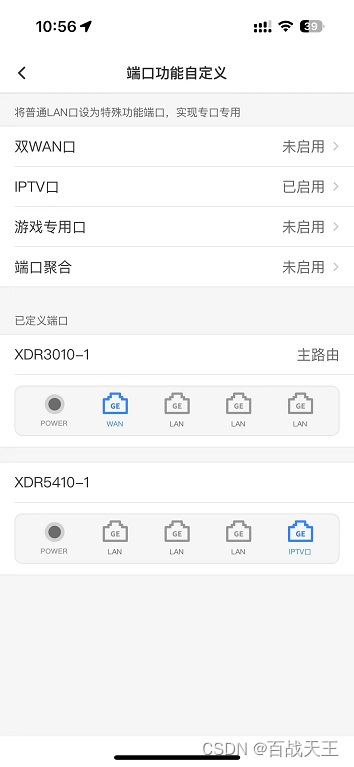

tp-link
PS：如果可以用两根网线连接光猫、主路由，则不需配置主路由internet口到光猫的“单线复用”

三、主路由器internet口数据详解

主路由“internet口”通过一根网线（单线复用）连接光猫“lan1口”

（一）流出

IPTV

从主路由“internet口”流出到光猫“lan1口”的IPTV vlan 1数据，根据之前在“vlan绑定”页面配置的规则，会经由Other网络连接处理，替换为vlan 45标签后发送到光纤；此类数据是用户操作IPTV界面、选台产生的。

普通上网

其他普通上网数据流出主路由“internet口”前，会经由主路由的强制NAT，修改源IP+端口（因为是主路由负责PPPoE拨号，并获取到了一个运营商下发的上网IP，所有家庭内部设备发出的上网数据包的源IP都要替换为这个上网IP），再送到光猫“lan1口”；经由光猫internet网络连接处理后带上vlan 41标签发送到光纤。
