在逛论坛的时候，看到有大神拿F4+ov7670做简易相机。
正好我手里也有一颗ov7670。我这颗是廉价版的，不带FIFO、不带晶震！低端的单片机要想驱动起来，估计够呛！
还好F4功能强大，于是就拿过来研究研究下！

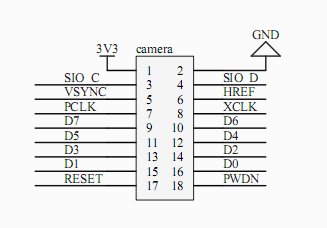

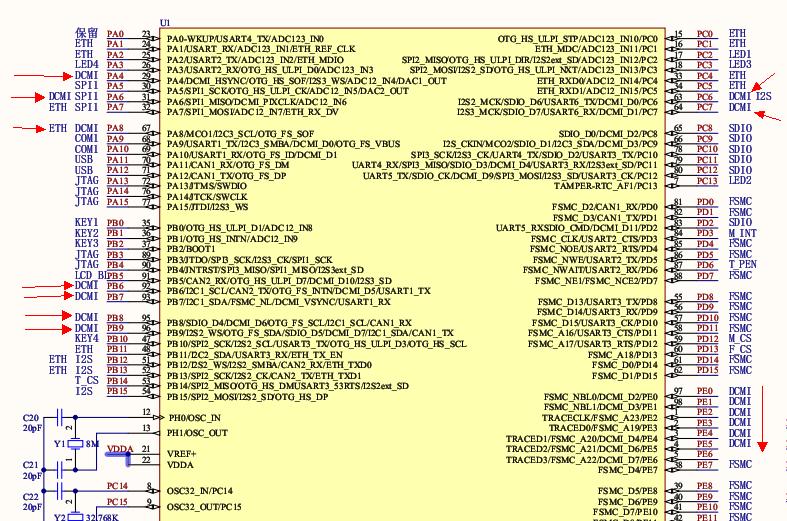

先看两份引脚图：
说下引脚，
SIO_C ------------ PE2 SIO_D ------------ PE3
VSYNC ---------- PB7 HRCF ------------ PA4
PCLK ------------ PA6 XCLK ------------- PA8 (XCLK这个引脚看到有网友问了，那些大神画的原理图都没标这个引脚)
D7 ---------------- PB9 D6 ----------------- PB8
D5 ---------------- PB6 D4 ----------------- PE4
D3 ---------------- PE1 D2 ----------------- PE0
D1 ---------------- PC7 D0 ----------------- PC6
RESET ---------- VCC(3.3V)
PW
