在QGIS3.28.7中绘制地形剖面图的方法

目录

1.关于地形剖面

2.实现步骤

2.1准备数据

2.2 调整样式

2.3启用高程剖面视图

2.4在平面图上绘制剖面线

2.5渲染剖面线

2.6渲染水准面

​2.7导出为图片

3.扩展

3.1在剖面线上叠加地物

3.1.1创建图层、要素

3.1.2编辑多边形的顶点高程

3.1.3渲染地物

3.1.4显示效果

---

1.关于地形剖面

地形剖面图指沿地表某一直线方向上的垂直剖面图，以显示剖面线上断面地势起伏状况，如下图所示。本文主要讨论使用QGIS高程剖面视图功能实现地形剖面图的绘制，可以用于绘制地形剖面图的软件很多，QGIS并不是绘图效果最精美的，但是作者认为它的性价比相对不错，值得简单探讨一下。本文探讨了如何通过配置二维地形等高线的属性生成地形起伏剖面，并且生成一条水准线，并在基础剖面的基础上，叠加了地表上方的“塔”，叠加了地表下方的“井”。本文仅讨论如何绘制地形剖面，不包括地质剖面图。

2.实现步骤

2.1准备数据

 本文的数据可以在我的资源里免费下载。【免费】在QGIS3.28.7中绘制地形剖面图的方法示例数据-地形等高线例子.zip资源-CSDN文库https://download.csdn.net/download/wzw114/89906382

创建一个名为“等高线”的图层，用于表示地形起伏，创建一个“地物”图层，用于表示高程水准面，在本文讨论中高程水准面和海平面等价。本文的数据是从网络图片矢量化得到的，没有实际地理信息意义。所以需要设置工程坐标系为“无”。

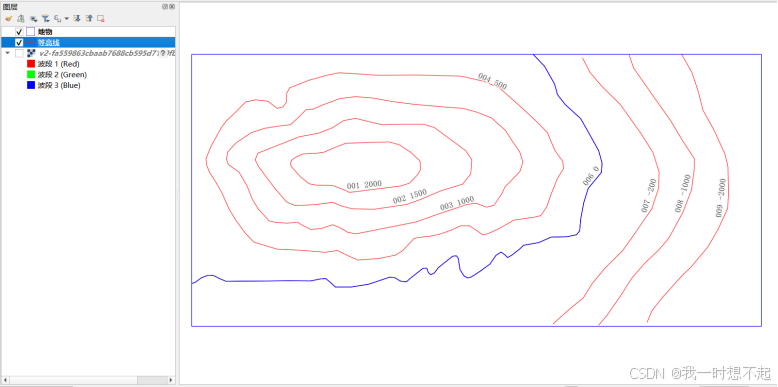

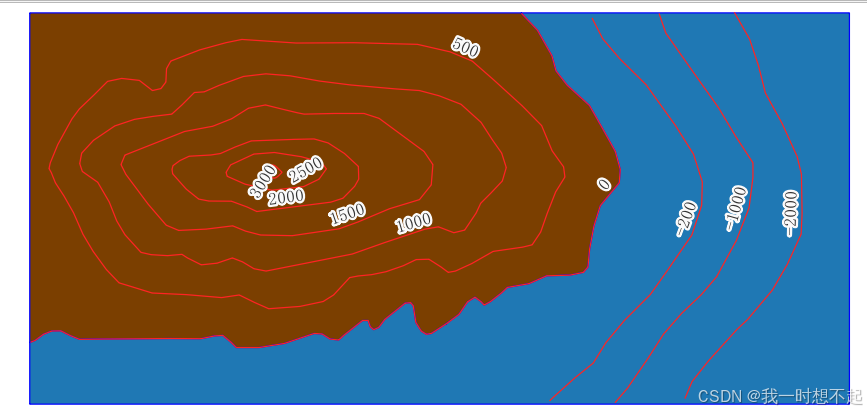

地形数据的平面形状

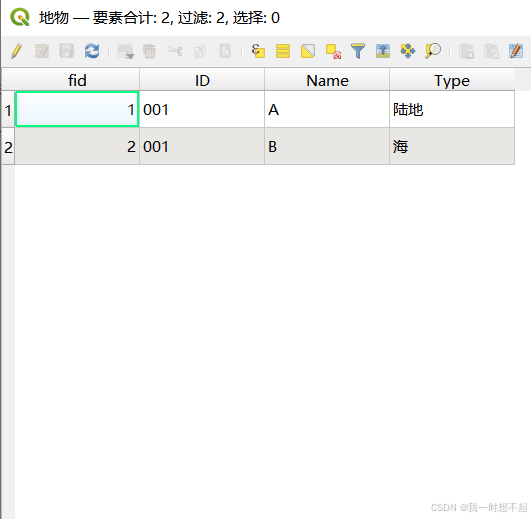

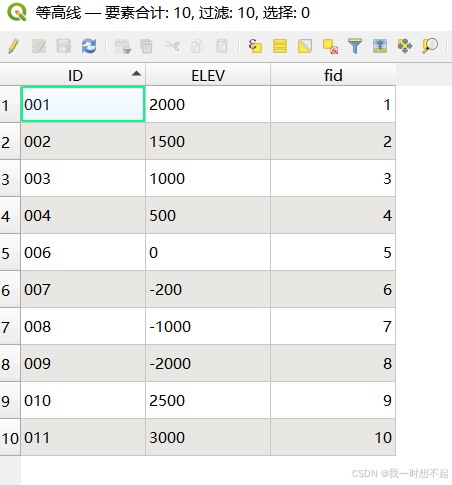

各个图层的属性表，后续生成剖面会用到属性表

2.2 调整样式

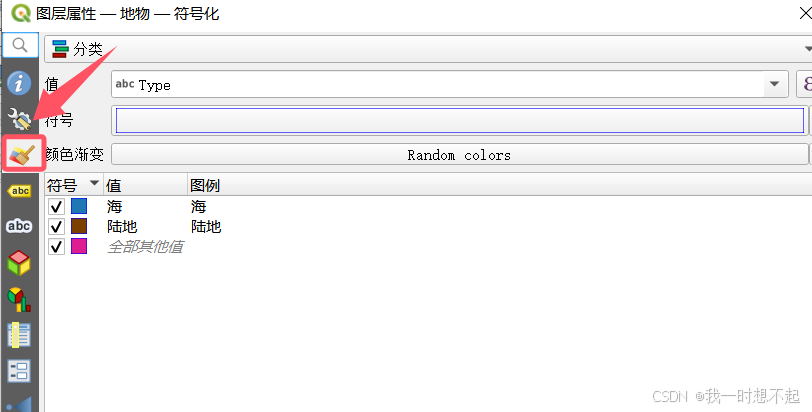

右键图层，打开属性，在符号化中，按照Type字段对数据进行分类，用不同的颜色表示不同的地物，本文数据中只有陆地和海。

2.3启用高程剖面视图

在主菜单，找到【视图】--【高程剖面】，打开高程视图。

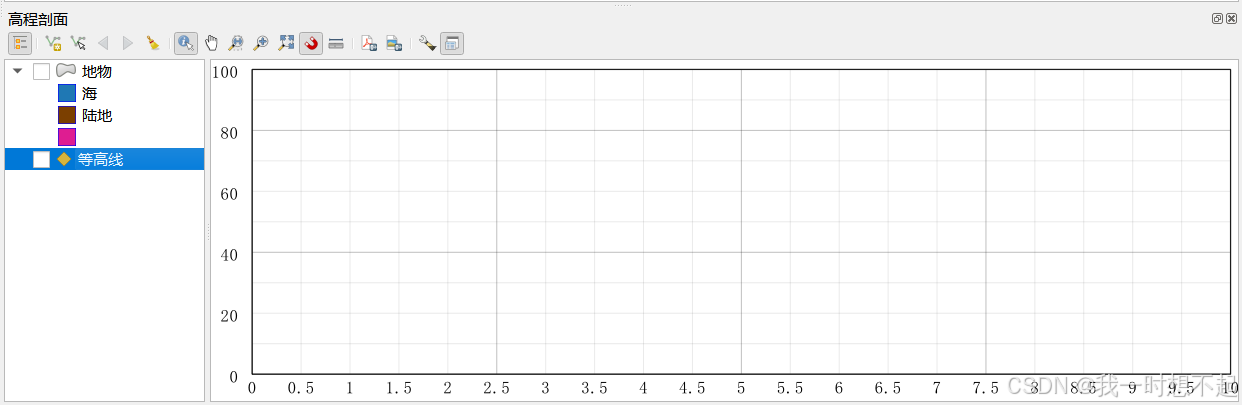

高程视图如下所示：

2.4在平面图上绘制剖面线

绘制剖面线，QGIS会根据剖面线，将剖面上的数据渲染到地图上。由于本文中等高线数据，没有Z维度的空间数据，所以需要给数据设置高程属性，将属性表上的高程“绑定”到视图。 具体过程如下：

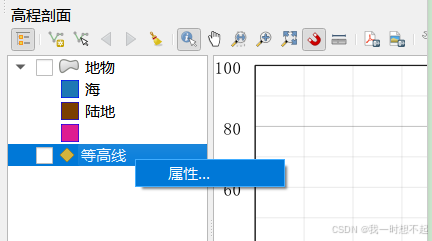

右键图层，打开属性。

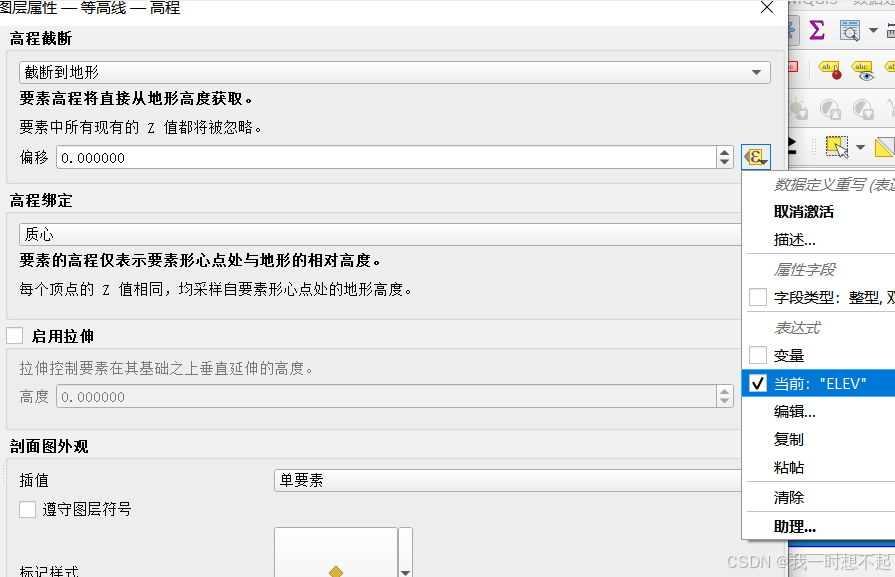

高程截断，选择“截断到地形”，使用表达式设置偏移量，使用高程ELEV字段来作为表达式。

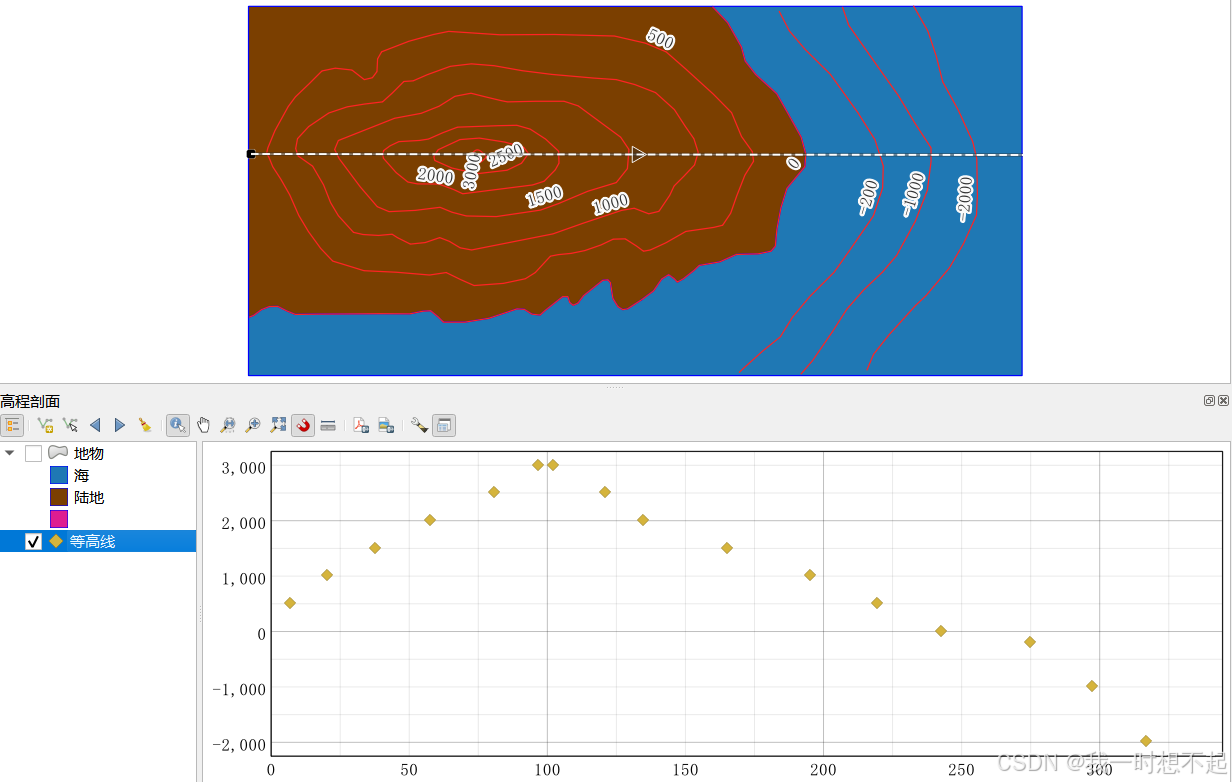

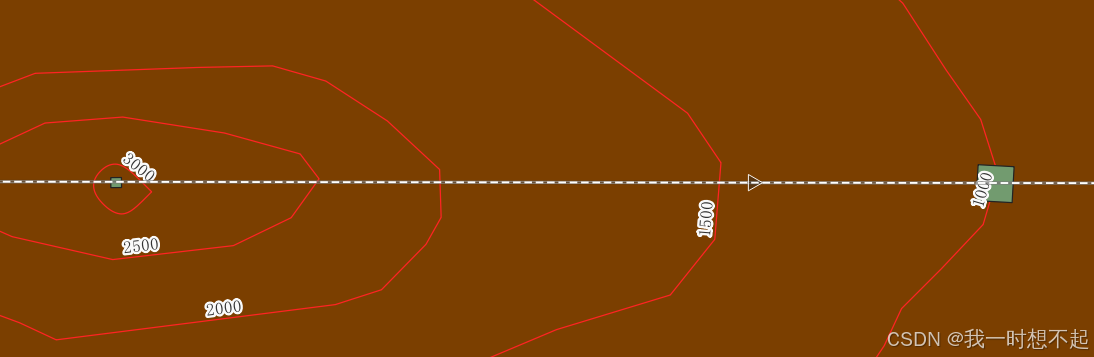

在高程视图中单击 【捕捉曲线】，在平面图商绘制一条直线，这样我们的等高线数据已经显示在高程视图上了，如果没有，可以用【全图显示】按钮，查看视图。

 2.5渲染剖面线

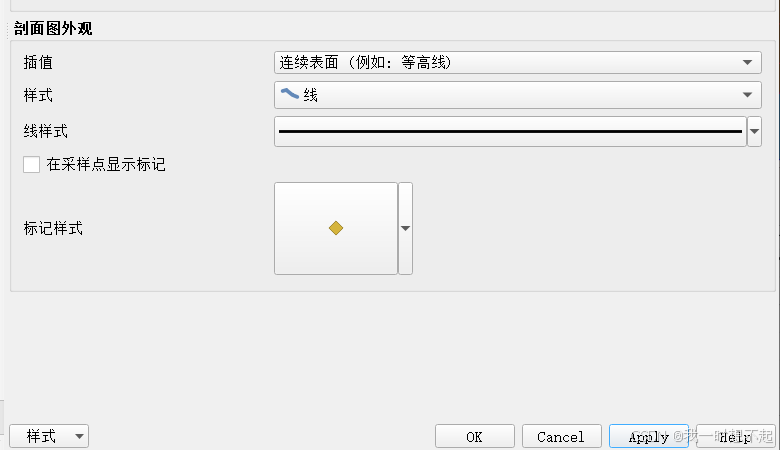

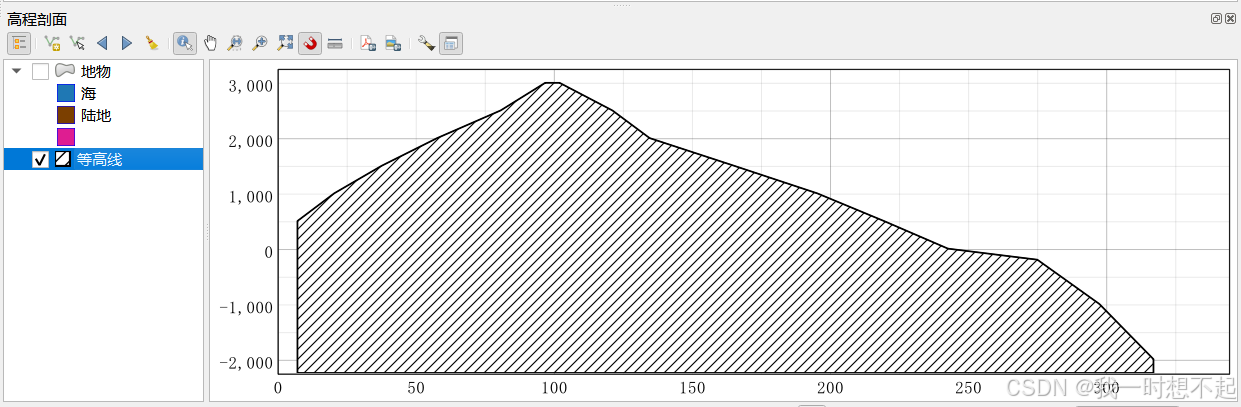

将剖面图外观调整为连续表面，此时等高线图层已经显示为地形起伏的连续线了。

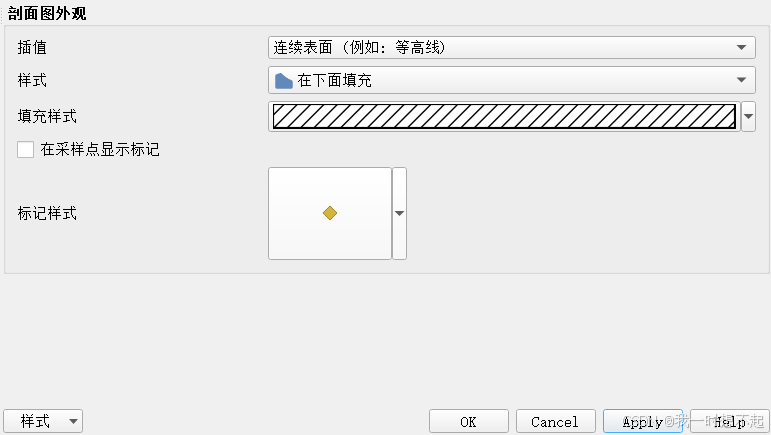

 这里，我们更加深入一点，修改样式为在下面填充。

 2.6渲染水准面

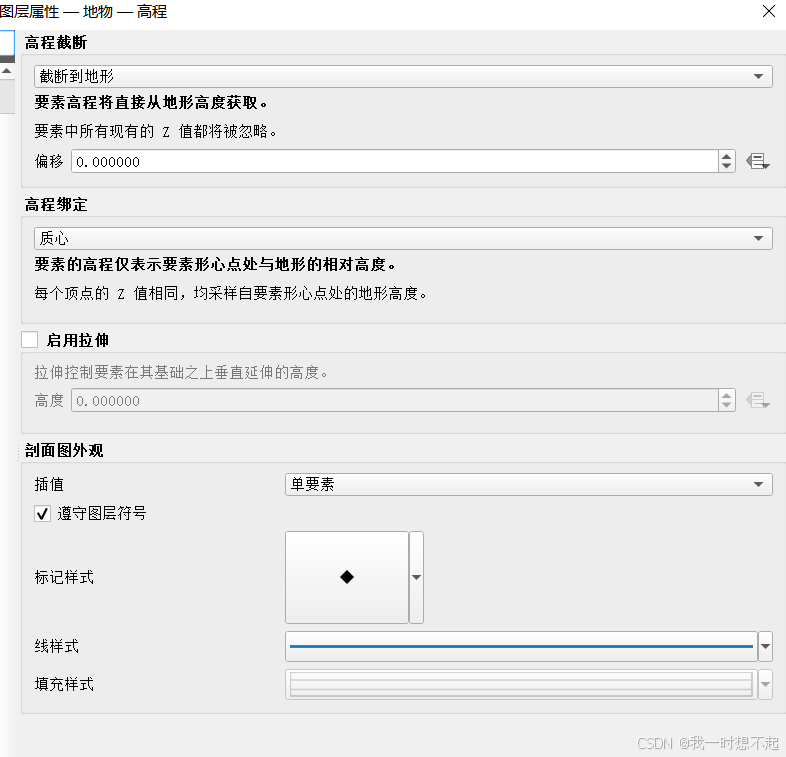

 选择“截断到地形”，偏移为0，剖面图外观为“遵循图层符号”，插值为“单要素”。

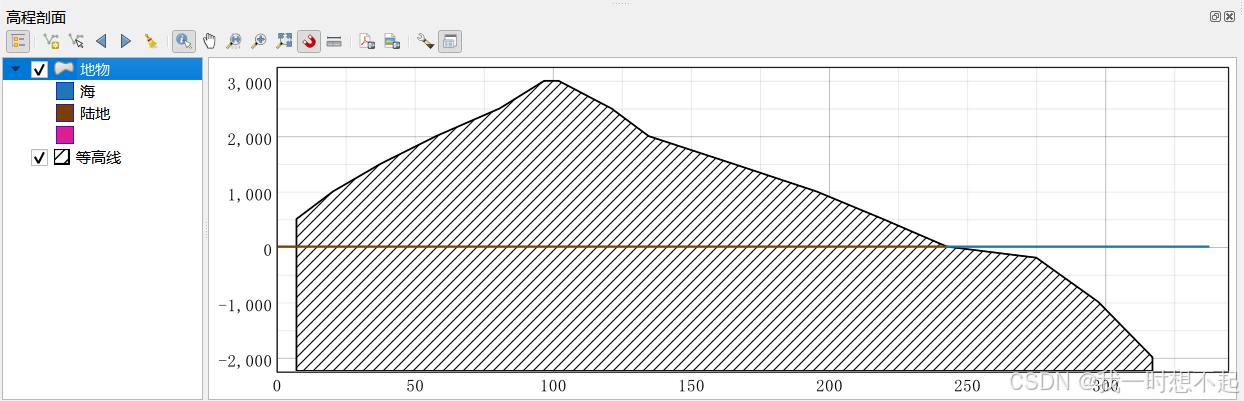

可以发现，在高程为0时，多了一条水平线，陆地部分为棕色线、海部分为蓝色线，与平面图样式一致。

 2.7导出为图片

 单击，导出剖面视图为png图片。

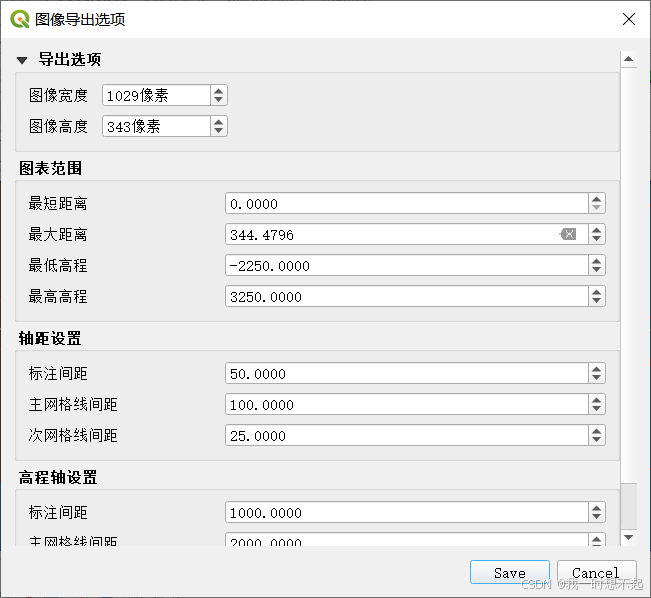

导出图片界面

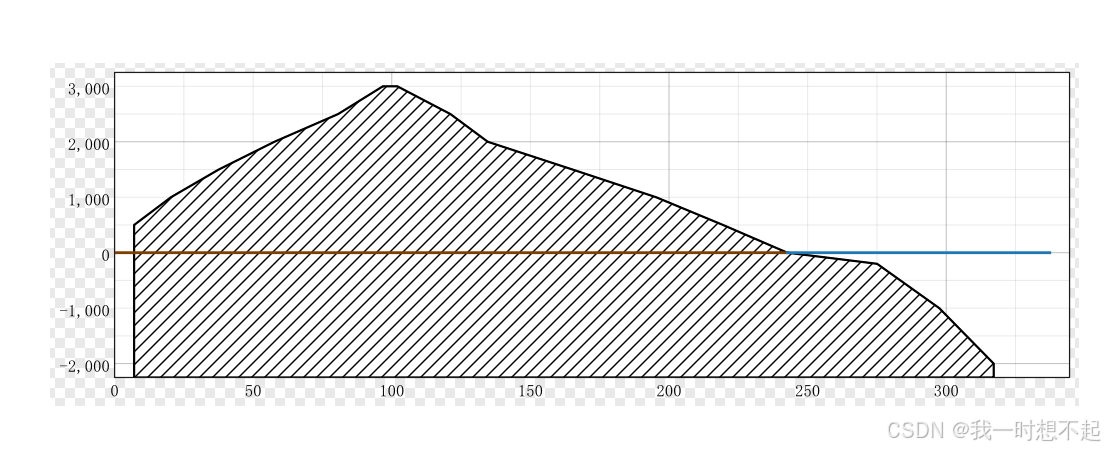

导出的图片效果

3.扩展

3.1在剖面线上叠加地物

3.1.1创建图层、要素

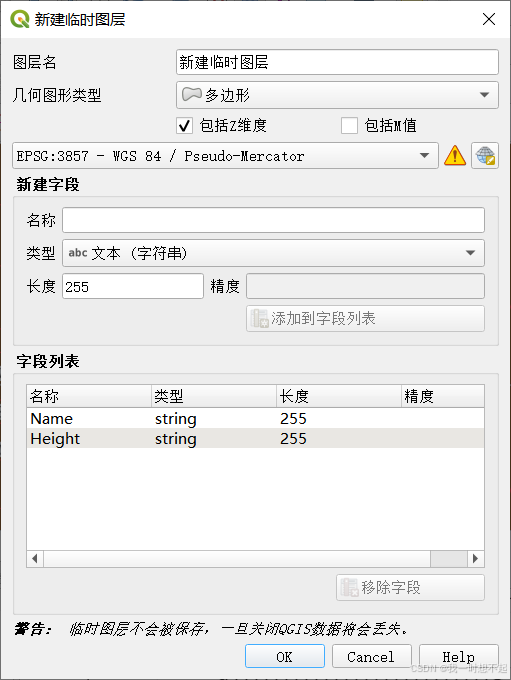

有时需要在剖面上标注一些地物，这是需要新建一个图层，需要注意的是，这个启用了Z维度，这里启用是为了更好的让地图贴合在曲线上。

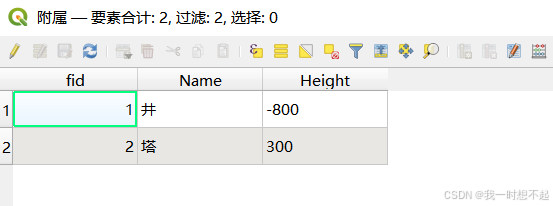

这里我们创建两个要素，将一个表示为塔，一个表示为井。塔的高度为正，井的高度为负。

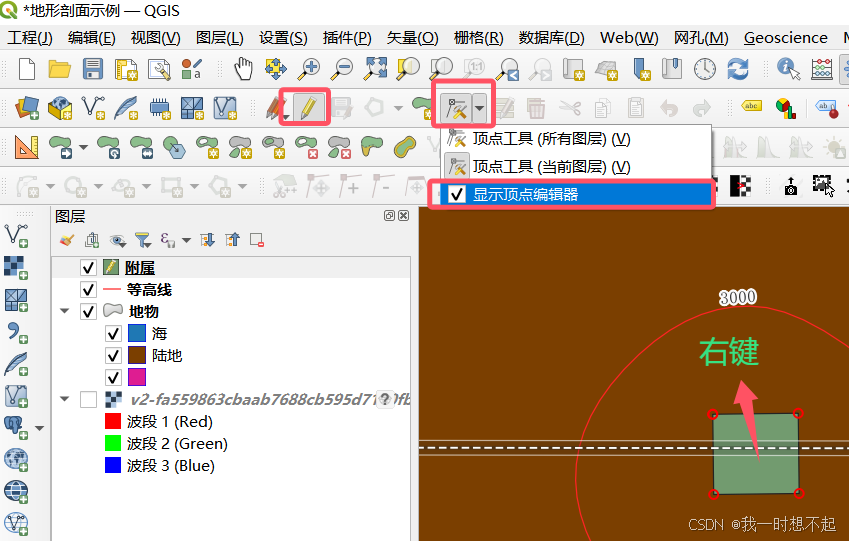

3.1.2编辑多边形的顶点高程

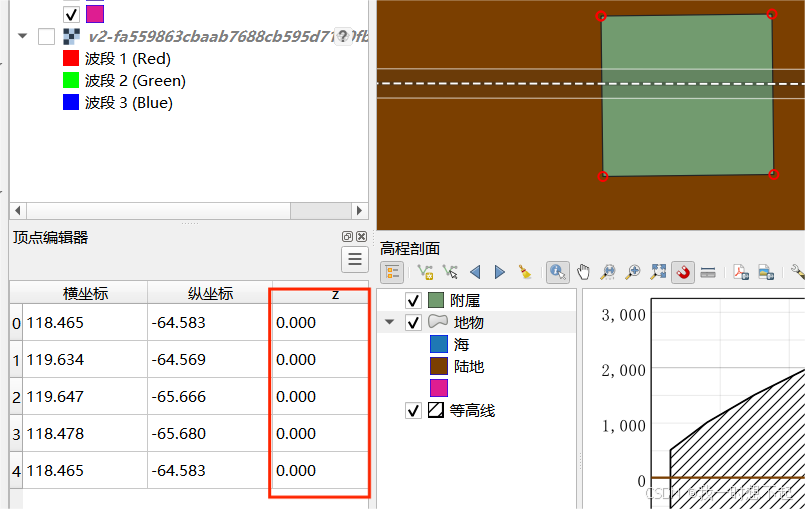

编辑多边形的顶点高程，比如1000

3.1.3渲染地物

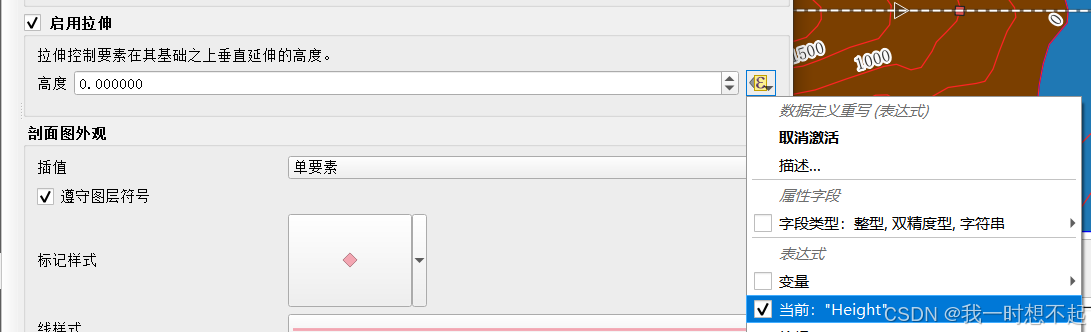

在地形属性中，勾选启用拉伸，高度设置为表达式，表达式内容为Height字段。

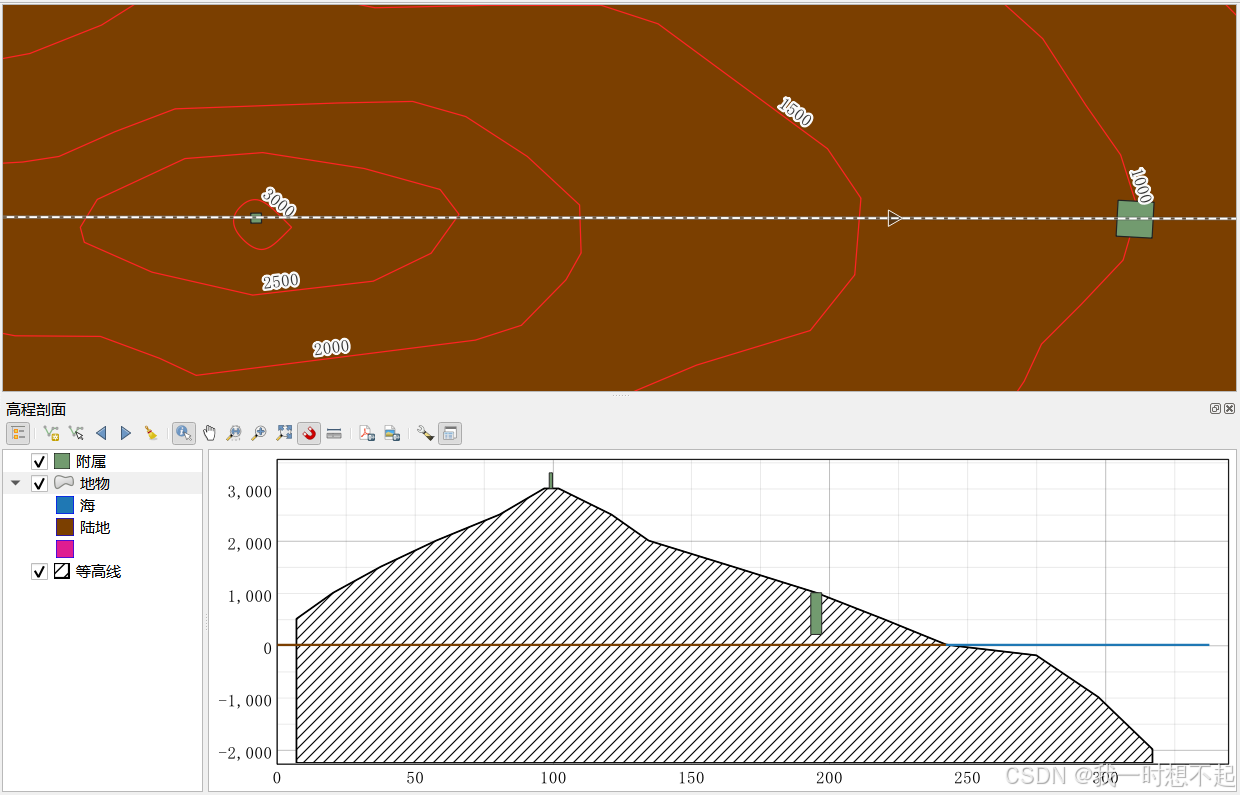

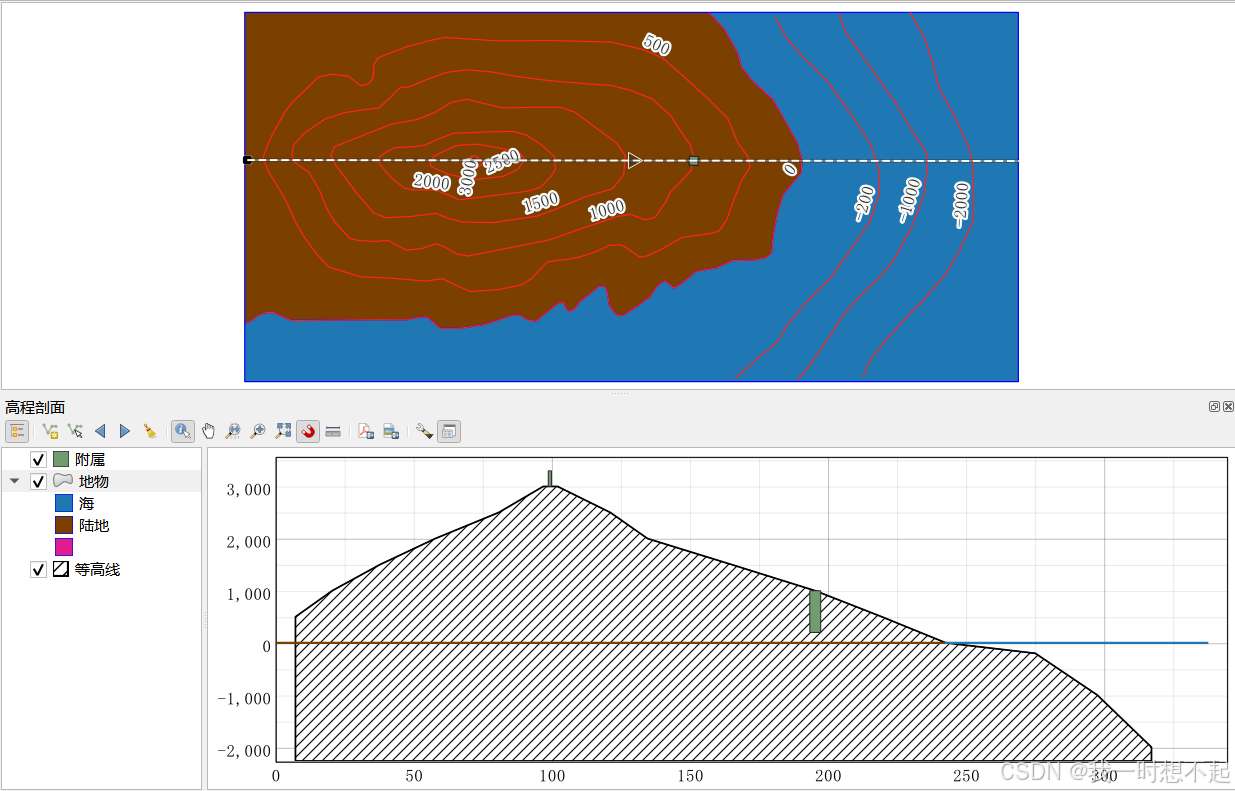

3.1.4显示效果
