基础电子元器件介绍-1.电阻

1.电阻简介

电阻器，通常简称为电阻。电阻是电路元器件中应用最广泛的一种，从广义理解物质对电流的阻碍作用就叫做该物质的电阻。电阻小的物质我们称为电导体，即导体。电阻大的物质我们称为电绝缘体，即绝缘体。

2.电阻的作用

在电路中，电阻的主要作用是：分流、限流、分压、偏置、滤波、阻抗匹配、缓冲、负载、保护等作用。

电阻（Resistance，通常用“R”表示），电阻的单位是欧姆，简称Ω。

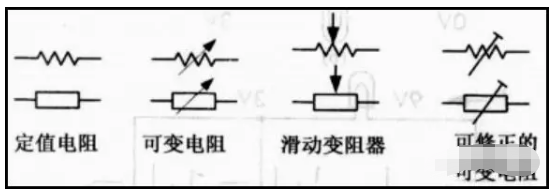

电阻的符号，如下：

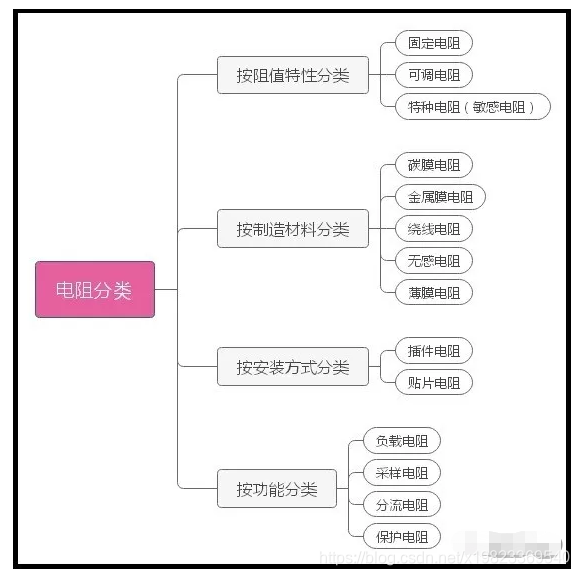

电阻分类如下，小编给大家整了一个思维导图：

3.贴片电阻读数

第一、二位数代表的是电阻的实数。
第三位开始的数字如是0就代表几十欧（10~99欧之间）列：100就为10欧的电阻、990为 99欧的电阻。
第三位开始的数字如是1就代表几百欧（100~999欧之间）例：101为100欧、151为150欧、951为950欧。
第三位开始的数字如是2就代表几千欧（1000~9999欧之间）例：102为1K、152为1.5K、992为9.9K。
第三位开始的数字如是3就代表几十K（10K~99K之间）例：103为10K、223为22K、993为99K。
第三位开始的数字如是4就代表几百K（100K~999K之间）例：104为100K、204为200K、854为850K。
第三位开始的数字如是5就代表几M（1M~9.9之间）例：105为1M、155为1.5M\955为9.5M。
第三位开始的数字如是6就代表十M（100K~999K之间）例：106为10M\566为56M。
对于四个数字的标法就是前三位为实数，第四位为倍数.1001为1K、1002为10K、1005为10M。

4.电阻选型

1.优先选用通用型电阻。由于通用型的电阻规格齐全，来源充足，价格便宜，有利于生产维修。
2.所用电阻的额定功率必须大于实际承受功率的2倍。为了使电阻工作可靠，通常所选用的电阻的额定功率要大于其实际承受功率2倍以上。
3.在高增益前置放大电路中，应选用噪声电动势小的电阻，以减少噪声对有用信号的干扰。
4.根据电路工作频率选用电阻。由于各种电阻的结构和制造工艺不同，其在不同不频率下的分布参数也不尽相同。
5.根据电路对温度稳定性的要求，选择温度系数在对应范围内的电阻。
