变压器如何满足安规要求

最新推荐文章于 2025-04-25 09:13:42 发布

家养电子人

最新推荐文章于 2025-04-25 09:13:42 发布

阅读量1.4k

点赞数 22

分类专栏：电源设计笔记文章标签：安全

本文链接：https://blog.csdn.net/x2410369939/article/details/145137502

版权

电源设计笔记专栏收录该内容

1 篇文章

订阅专栏

第一节变压器规格中关于安规的三个重要参数

第二节影响安全距离的主要因素

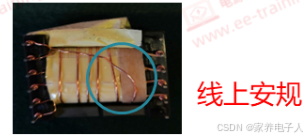

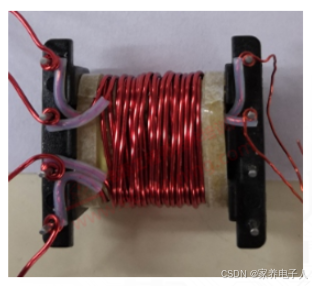

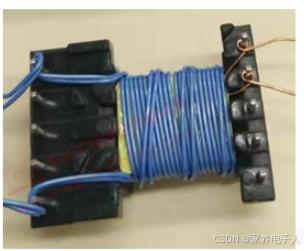

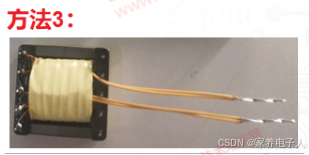

第三节变压器满足爬电距离（Cr）和电气间隙（CI）的常用方法

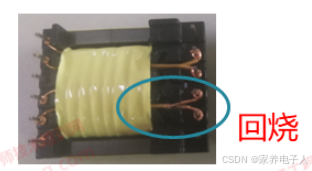

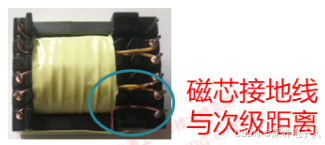

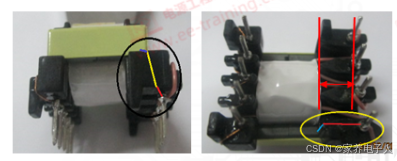

第四节不满足安规距离的典型案例

第五节设计案例

摘要：本文聚焦变压器满足安规要求这一关键主题，深入剖析其核心要点。首先详细阐述了变压器规格中关乎安规的三个重要参数，即耐压、爬电距离和电气间隙，对各参数的相关测试指标及要点予以精准解析。接着全面探讨影响安全距离的诸多主要因素，涵盖安规标准、绝缘等级、工作电压、电网瞬态电压、污染等级、过电压类别、材料 CTI 组别及海拔高度等方面，并深入分析各因素的作用机制。进而介绍了满足爬电距离和电气间隙的常用方法，对比普通漆包线与三层绝缘线工艺的差异与适用场景。同时列举了不满足安规距离的典型案例，如变压器回烧及套管安装不当等问题。最后通过笔记本电脑充电器的设计案例，依据特定安规标准、绝缘等级、输入输出电压等条件，给出相应的安规要求及实现方法，为变压器在实际应用中的安规设计与操作提供了全面且具深度的理论与实践指导。

第一节变压器规格中关于安规的三个重要参数

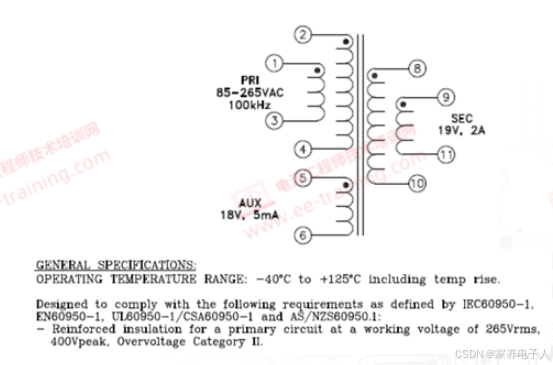

耐压（Hi-Pot）

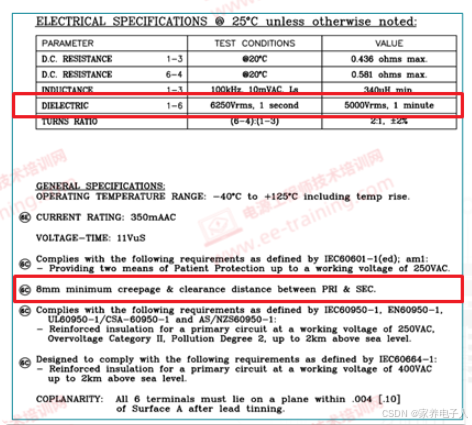

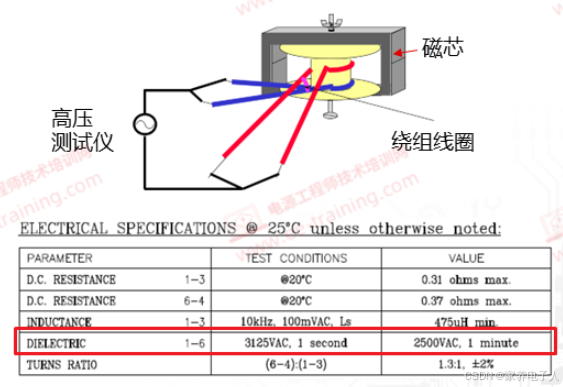

关注耐压指标需要看测试脚位、耐压值（Vac or Vdc）、持续时间、漏电流

Vac与Vdc有 $\sqrt{2}$ 倍关系： $Vac=\sqrt{2}Vdc$

漏电流在安规上的标准是1mA，但是一般公司会留有裕量，小于1mA

2.爬电距离（Creepage distance）

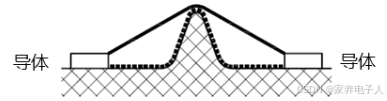

爬电距离是指在不同使用情况下，绝缘表面上两个导电零部件之间的距离。由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象的带电区，因此需要测量这个距离来保证电气设备的安全运行。

3.电气间隙（Clearance distance）

电气间隙是指在两个导电零部件或导电零部件与设备防护界面之间的最短空间距离，以保证电气性能的稳定和安全。这个距离通过空气来实现绝缘。

第二节影响安全距离的主要因素

1.安规标准

常见安规标准

IEC60950:信息技术设备

IEC60065:音频、视频、家电类产品

IEC62368:新标准，将IEC60065与IEC60950合二为一

IEC61558:电源、功率变压器、电抗器或类似设备产品

IEC60601:医疗相关设备

IEC61010:测试设备

IEC8750:LED照明设备

IEC60079-11:防爆设备，实质安全性的"i"型防护电气设备

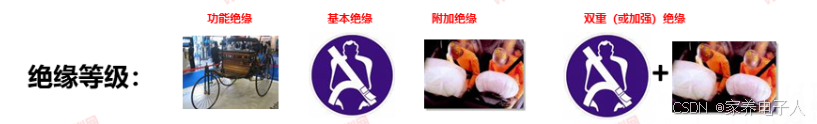

2.绝缘等级  

功能绝缘(Functional insulation):仅使设备完成正常功能所需要的绝缘
基本绝缘(Basic insulation):对防电击提供基本保护的绝缘
附加绝缘(Supplementary insulation):除基本绝缘以外施加的独立的绝缘，用以在基本绝缘一旦失效时减小电击的危险
双重绝缘(Double insulation):由基本绝缘加上附加绝缘构成的绝缘
加强绝缘(Reinforced insulation):一种单一的绝缘结构，其所提供的防电击的保护等级相当于双重绝缘

3.有效值工作电压/峰值工作电压  

有效值工作电压（Rms working voltage）：有效值工作电压，即RMS工作电压，是指在正常工作条件下，电气设备或电路中实际承受的交流电压的有效值。

峰值工作电压 （peak working voltage）：峰值工作电压是指电气设备或电路中电压达到的最高点，即最大电压值。它通常用于描述交流电压的峰值，计算方法是将有效值乘以 $$\sqrt{2}$$

4.电网电源瞬态电压（main transient voltage）：电网电源瞬态电压是指在电网电源上由于外部瞬态事件引起的电压瞬时变化。这些瞬态事件通常包括雷击、开关操作、电容器放电等，具有高峰值、快速上升和短暂持续时间的特点。

5.污染等级(pollution degree)    

1级-- 密封环境
2 级---一般的办公室或实验室环境
3 级---污染严重或导电场所，一般指工业环境或建筑场所。

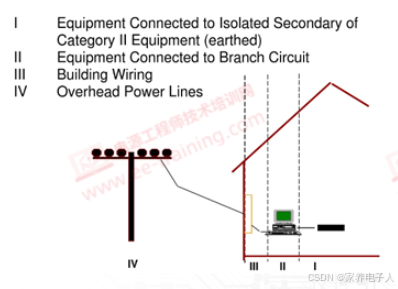

6.过电压类别  

CAT IV: 连接到交流电网电源进入建筑物端的设备
CAT III: 和建筑物配线形成一整体部件的设备如:器具插座、熔断器板等)
CAT II:由建筑物配线供电的可插式或永久性连接式设备 (如:家用电器、便携式工具、家庭用电子设备等)
CAT I:连接到已经采取减小瞬态电压措施的专用交流电网电源的设备

7.材料CTI组别  

CTI(Comparative Tracking Index):相对耐漏电起痕指数，是表示耐漏电性的指标。

(定义: 在对绝缘物表面施加电压的状态下，使电解液滴落于电极间的成型品表面，评价到何电压为

止不发生漏电破坏)。

组别	CTI指数	材质
Group Ⅲa&Ⅲb	100≤CTI<400	(大多数Bobbin材质，如:PM9820,PM9630,T375J,PBT 1403G3,PET FR530，LCP E4008
Group Ⅱ	400≤CTI<600	(基本没用到)
Group I	CTI≥600	(Bobbin材质，如:AM113或WH9100;胶纸材质，如:3M#1351-1,#1298，#74，#56，#44等）
