概述

IETF于1993年发布了DHCP（Dynamic Host Configuration Protocol，动态主机配置协议）。DHCP实现了网络参数配置的自动化，降低客户端的配置和维护成本。

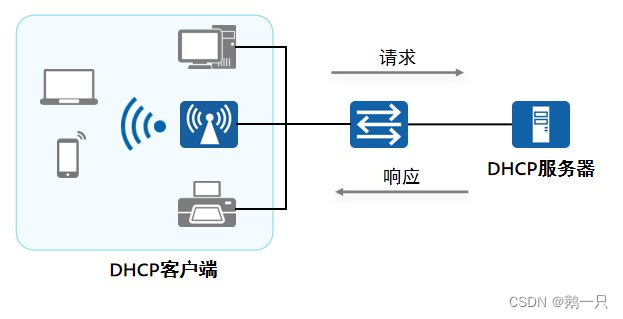

DHCP采用C/S(Client/Server，客户端/服务器)通信模式，协议报文基于UDP的方式进行交互，采用67（DHCP服务器）和68（DHCP客户端）两个端口号。

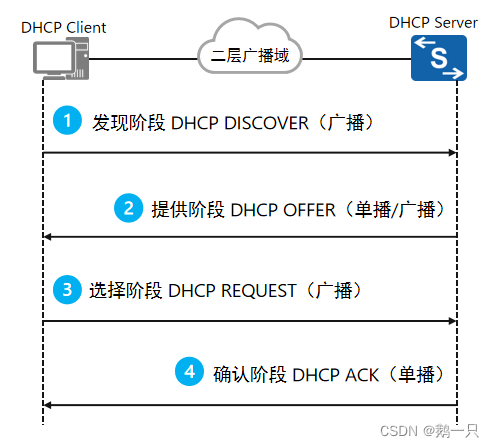

DHCP客户端首次接入网络的工作原理

1 发现阶段，即DHCP客户端发现DHCP服务器的阶段。

DHCP客户端发送DHCP DISCOVER报文来发现DHCP服务器。DHCP DISCOVER报文中携带了客户端的MAC地址、需要请求的参数列表选项、广播标志位等信息。

2 提供阶段，即DHCP服务器提供网络配置信息的阶段。

服务器接收到DHCP DISCOVER报文后，选择跟接收DHCP DISCOVER报文接口的IP地址处于同一网段的地址池，并且从中选择一个可用的IP地址（给客户端分配IP地址前会发送Ping探测，如果能Ping通则标识该地址不可用，并选择其他IP地址分配给客户端），然后通过DHCP OFFER报文发送给DHCP客户端。

3 选择阶段，即DHCP客户端选择IP地址的阶段。

如果有多个DHCP服务器向DHCP客户端回应DHCP OFFER报文，则DHCP客户端一般只接收第一个收到的DHCP OFFER报文，然后以广播方式发送DHCP REQUEST报文，该报文中包含客户端想选择的DHCP服务器标识符和客户端IP地址。

4 确认阶段，即DHCP服务器确认所分配IP地址的阶段。

DHCP客户端收到DHCP ACK报文，会广播发送免费ARP报文，探测本网段是否有其他终端使用服务器分配的IP地址（如果收到响应，则发送DHCP DECLINE报文通知DHCP服务器该IP地址冲突，DHCP服务器标识该地址不可用，客户端发送DHCP DISCOVER报文重新申请IP地址）。

用找工作比喻DHCP工作原理

笔者发现可以用找工作来比喻DHCP的工作原理。

1 发现阶段

求职者海投简历给所有用人单位，简历中包含了个人信息和期望就职的职能范围。

2 提供阶段

用人单位确认相应职能的岗位有空缺，需要招人，于是发送offer给求职者，offer中包含了可提供的岗位信息。

3 选择阶段

求职者选择了第一个收到的offer中的期望岗位，选择其中的期望岗位并发送信息给用人单位。

4 确认阶段

用人单位给求职者发送确认需求的信息，求职者到用人单位后确认该岗位是否真的空缺，如果有人、就重新开始投简历。

预知两个术语概念

DHCP Relay

DHCP Relay指DHCP中继。当DHCP服务器和客户端在不同的三层网络中时，报文无法通过广播到达，此时就需要有设备作为DHCP中继，确保DHCP服务器和客户端之间的正常通信。

DHCP Snooping

DHCP Snooping是在DHCP协议的安全机制。用于在DHCP服务器和客户端之间建立一道防火墙，以抵御网络中针对DHCP的各种攻击。例如当网络中出现另一个DHCP服务器，会造成客户端频繁切换网关地址等现象，导致客户端的网络瘫痪，如果启用了DHCP Snooping，就可以避免发生这种情况。

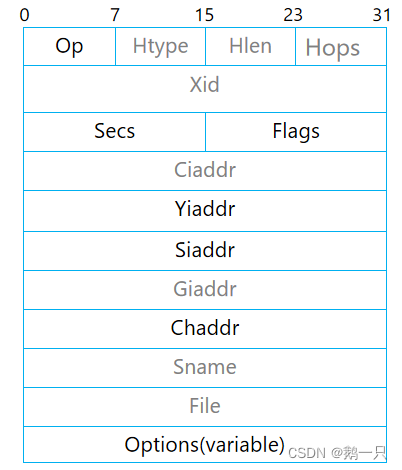

DHCP报文格式

Op（op code)：表示报文的类型，取值为1（客户端请求报）或者2（服务器响应报文）

Htype （hardware type）: 表示硬件地址的类型。

Hlen（hardware length）: 表示硬件地址的长度。

Hops（hops）: 表示当前DHCP报文经过的DHCP Relay数目。该字段由客户端设置为0，每经过一个DHCP Relay时，该字段加1。此字段的作用是限制DHCP报文所经过的DHCP Relay数目。服务器和客户端之间的DHCP中继数目不能超过16个，也就是Hops值不能大于16，否则DHCP报文将被丢弃。

Xid：表示DHCP客户端选取的随机数，使DHCP服务器的回复与DHCP客户端的报文相关联。

Secs（seconds）：由客户端填充，表示从客户端开始获得IP地址或IP地址续借后所使用了的秒数，缺省值为3600s。

Flags：客户端请求服务器发送响应报文的形式，只有最高位有意义，其余15位置0。最高位为0时请求发送单播响应，最高位为1时请求发送广播响应。

Yiaddr（your client ip address）：表示服务器分配给客户端的IP地址。当服务器进行DHCP响应时，将分配给客户端的IP地址填入此字段。

Siaddr（server ip address）：DHCP服务器的IP地址。

Giaddr(gateway ip address)：表示第一个DHCP中继的IP地址。当客户端发出DHCP请求时，第一个DHCP中继在将DHCP请求报文转发给DHCP服务器时，会把自己的IP地址填入此字段。DHCP服务器会根据此字段来判断出客户
