1. 前言

看到该标题后，相信大家都会产生一个疑问，为什么要上传YUV到OES纹理（OES Texture）？

在解答这个疑问前，我们先了解一下MediaCodec。MediaCodec是Android提供的用于对音视频进行编解码的类，它通过访问底层的codec来实现编解码的功能。

MediaCodec编码器支持两种类型的输入数据，分别是ByteBuffer和Texuture（OES Texutre是Texture的一种）。

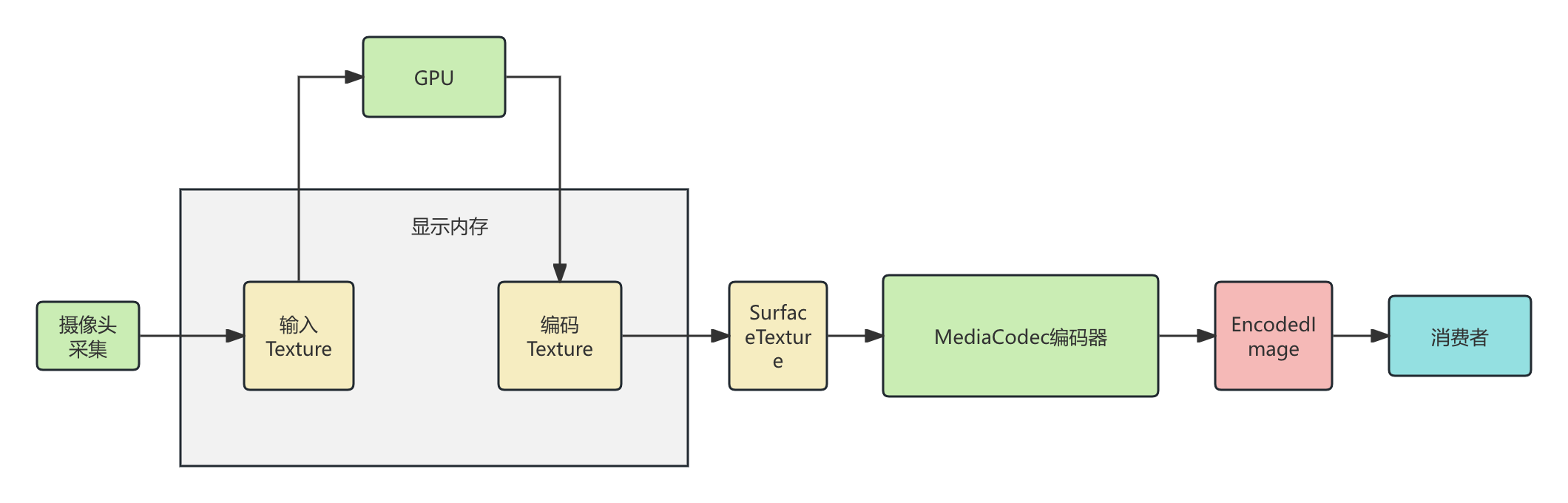

  • Texture：Texture又叫纹理，表示视频数据存储在显存中，在编码前将纹理绘制到编码的SurfaceTexture中从而触发编码，整个编码流程不需要占用过多的CPU资源，由GPU和VPU协作完成编码任务。

  • ByteBuffer：ByteBuffer将视频数据存储在内存中，编码前通过内存拷贝的方式传递给编码器。

两种方式各有优劣。使用 Texture 进行编码利用了GPU的图像处理能力，可以减少 CPU 的工作量，提高编码效率，而使用 ByteBuffer 进行编码则更加灵活，数据可以从文件中读取，也可从摄像头采集。

在安卓上，摄像头采集是由驱动和系统完成的，上层在获取视频数据时已经存储在Texture或者ByteBuffer中了，且摄像头采集帧率有限。如果要测试出极限的编码帧率，就要寻找一种方法，在应用层也能够将视频数据存储到Texture中传给MediaCodec编码。这里就要介绍今天的主角HardwareBuffer。

Android HardwareBuffer 是 Android 操作系统提供的一种用于共享和传递图形和图像数据的高性能、低延迟的跨进程内存缓冲区。它在 Android 8.0（API 级别 26）中首次引入，并在后续版本中不断改进和扩展。安卓支持将HardwareBuffer与纹理绑定，通过GPU将纹理绘制到编码的Surface中，减少内存的拷贝。

本文介绍如何使用HardwareBuffer上传YUV到OES纹理，主要内容有：

  1. 介绍HardwareBuffer及其实现原理
  2. 使用OpenGL上传YUV数据
  3. 渲染纹理验证上传结果

2. HardwareBuffer

Android HardwareBuffer 主要用于优化图形渲染、视频编解码、相机捕捉等场景，提供了一种高效的内存传输机制，可以加速多个应用和系统组件之间的数据传输。

以下是 Android HardwareBuffer 的一些关键特性和用途：

  1. 跨进程共享：Android HardwareBuffer 允许多个应用程序和系统组件之间共享图像和图形数据，而无需昂贵的数据复制操作。这对于多应用协作和优化性能非常有用。
  2. 性能优化：HardwareBuffer 提供了直接内存访问的机制，减少了数据复制和转换的开销，从而提高了性能并降低了延迟。这在图形渲染、视频编解码等性能敏感的应用中尤其有用。
  3. 多格式支持：HardwareBuffer 支持多种图像格式，包括 RGBA、YUV 等，使其适用于各种应用场景。
  4. 硬件加速：由于 HardwareBuffer 直接与硬件 GPU 和图像处理器集成，因此可以在硬件层面上进行优化，提供更高效的渲染和图像处理。
  5. 安全性：HardwareBuffer 具有内置的安全性，可确保数据传输和访问在 Android 系统中受到保护，防止恶意应用程序的滥用。
  6. API 支持：Android 提供了一组 API，开发者可以使用这些 API 创建、修改、共享和销毁 HardwareBuffer。一些与 OpenGL、Vulkan 等图形 API 集成的扩展也可用于更方便地与 HardwareBuffer 进行交互。

Android HardwareBuffer 是一个在 Android 平台上提供高性能、跨进程图像和图形数据传输的关键组件，对于提高多媒体应用程序的性能和效率非常有帮助。它可以用于图形渲染、相机捕捉、视频处理等各种应用场景，减少了数据复制和转换的开销，提供更流畅的用户体验。

2.1 实现原理

HardwareBuffer实质上是一块内存，该内存如何在GPU和CPU之间传递是提升编码效率的关键。为了避免概念混淆，本文将内存分为系统内存和显示内存。

  1. 系统内存和显示内存的定义：系统内存是指操作系统和应用程序可以直接访问的主机内存，而显示内存是指显卡（GPU）专用的内存，用于存储图形数据和执行图形计算。系统内存通常由CPU管理，而显示内存由GPU管理。
  2. 共享系统内存：在某些情况下，GPU和CPU可以共享一部分内存，以实现更高效的数据传输和共享数据。这种共享内存通常称为共享系统内存。共享系统内存可以通过特定的技术（如共享缓冲区或映射内存）实现，以便GPU和CPU可以直接访问相同的内存区域，从而避免数据复制和传输的开销。

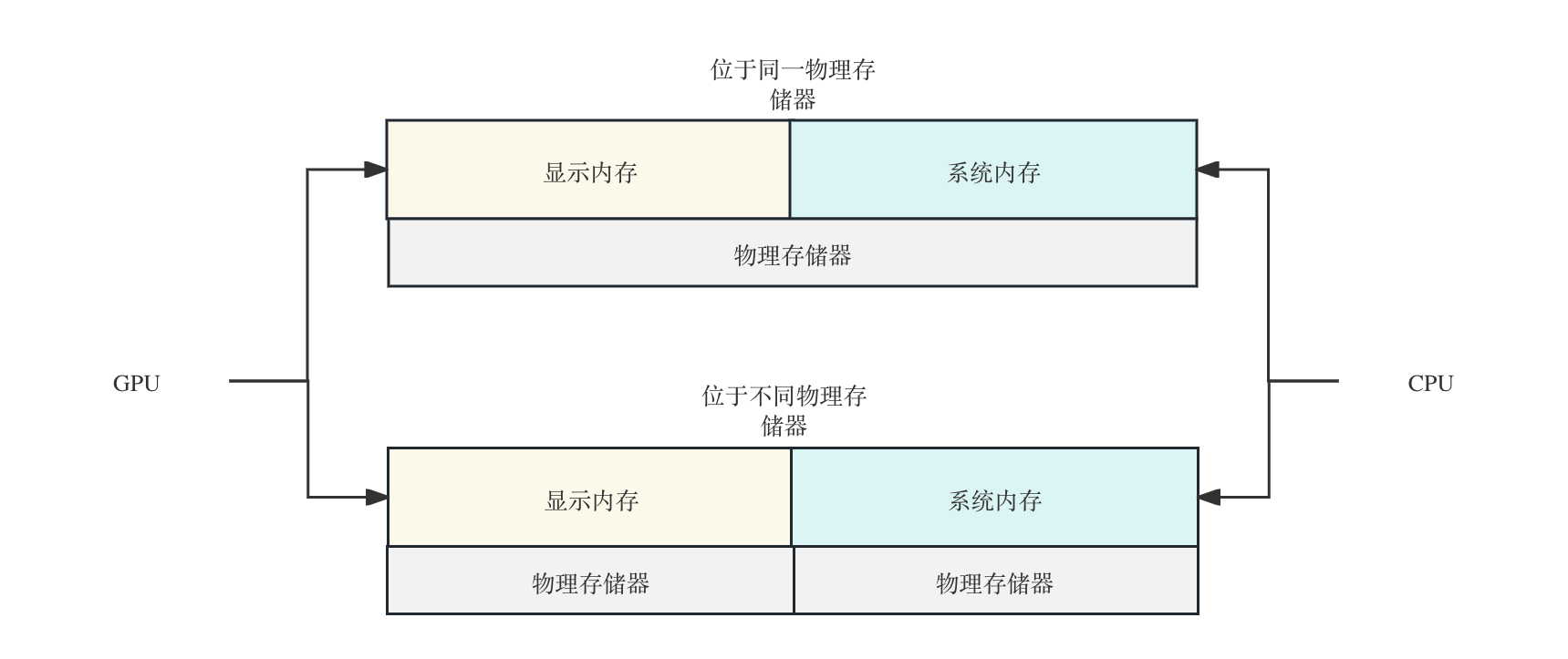

  3. 物理存储器上的位置：系统内存和显示内存可以位于相同的物理存储器上，例如在集成显卡中，系统内存和显示内存可能是统一的物理内存。然而，在独立显卡中，显示内存通常是独立的显存，与系统内存分开。

那么HardwareBuffer存储在哪里呢？为什么使用HardwareBuffer可以提高编码效率？

前面说到输入Texture经由GPU绘制到编码Texture，MediaCodec编码器从纹理中读取数据进行编码，为了GPU能够访问到输入Texture的视频数据，意味着要将视频数据存放在显示内存中，同时为了提升效率，不让CPU参与数据的拷贝，有如下方法：

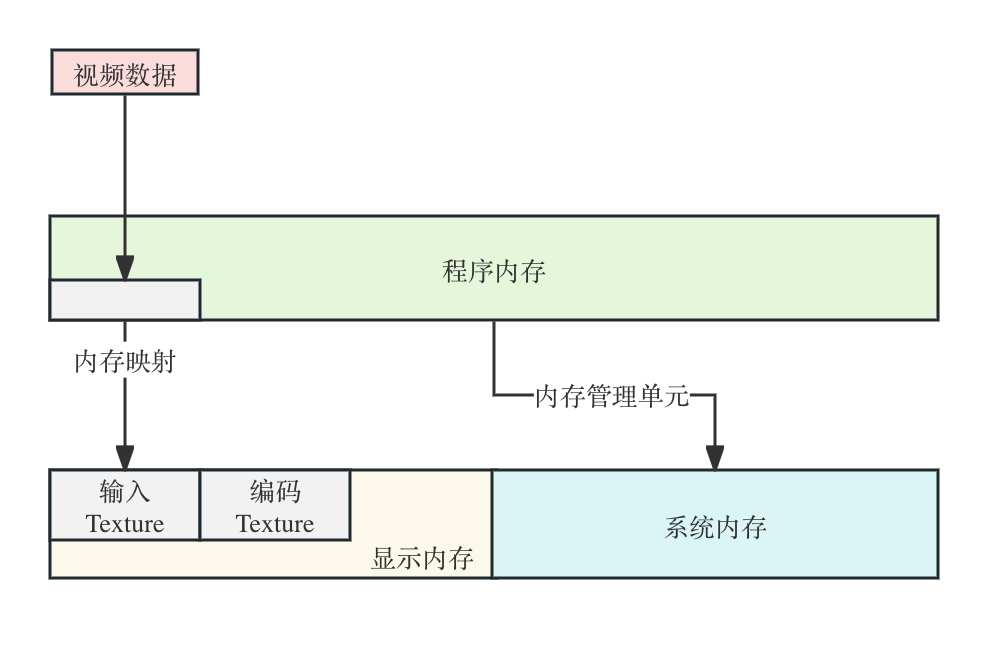

  • 内存映射：将显示内存映射到程序的地址空间，程序往该地址写入视频数据（内存映射后，不需要CPU再把系统内存中的视频数据拷贝到显示内存中）。

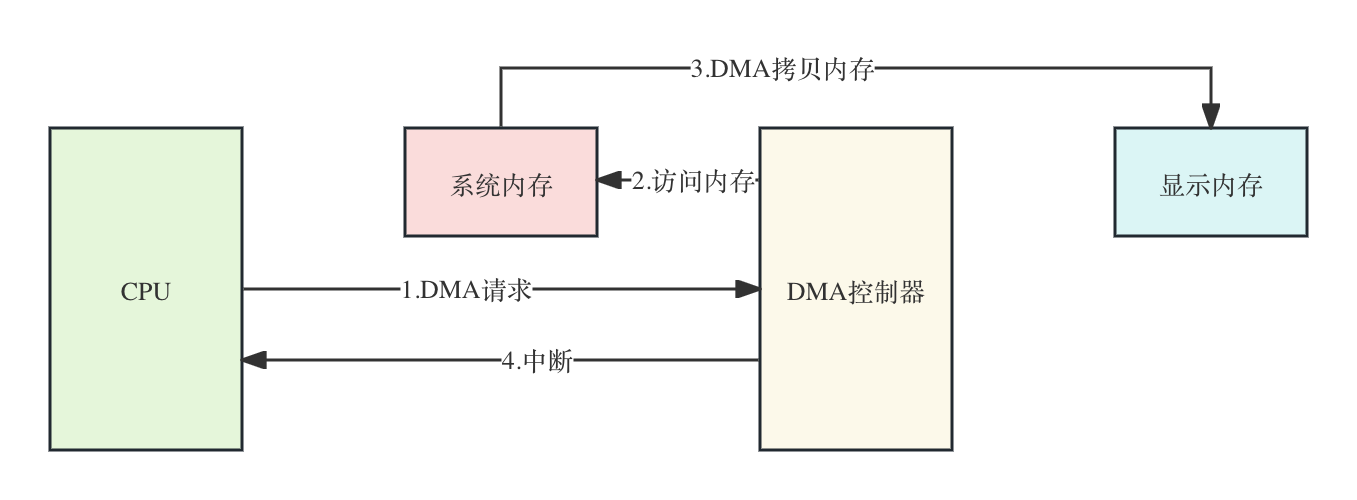

  • DMA控制器：由DMA控制器将系统内存中的视频数据拷贝到显示内存中，让CPU处理其它事情，拷贝完成后再重新获取CPU调度。

早期，所有设备之间的通信都需要经过CPU，结果严重影响了整个系统的性能。为了解决这个问题，有些设备加入了直接内存访问(DMA)的能力。DMA允许设备在北桥的帮助下，无需CPU的干涉，直接读写RAM。到了今天，所有高性能的设备都可以使用DMA。虽然DMA大大降低了CPU的负担，却占用了北桥的带宽，与CPU形成了争用。

在安卓手机中，图形处理单元（GPU）通常与主处理器（CPU）集成在同一芯片上，共享系统的内存（RAM）。这意味着显存并没有单独的物理存储器，而是使用系统内存来存储图形数据。

所以安卓HardwareBuffer通常采用的是内存映射的方式。HardwareBuffer是NDK提供的API，其底层由GraphicBuffer实现。

安卓手机通过使用帧缓冲区（Frame Buffer）来存储图形数据。帧缓冲区是一块显示内存区域，用于存储每个像素的颜色和其他相关信息。当图形数据需要在屏幕上显示时，GPU将从帧缓冲区中读取数据，并将其发送到显示屏上。
用户空间中的应用程序可以申请分配一块图形缓冲区（Graphic Buffer），并且将这块图形缓冲区映射到应用程序的地址空间来，以便可以向里面写入要绘制的画面的内容。

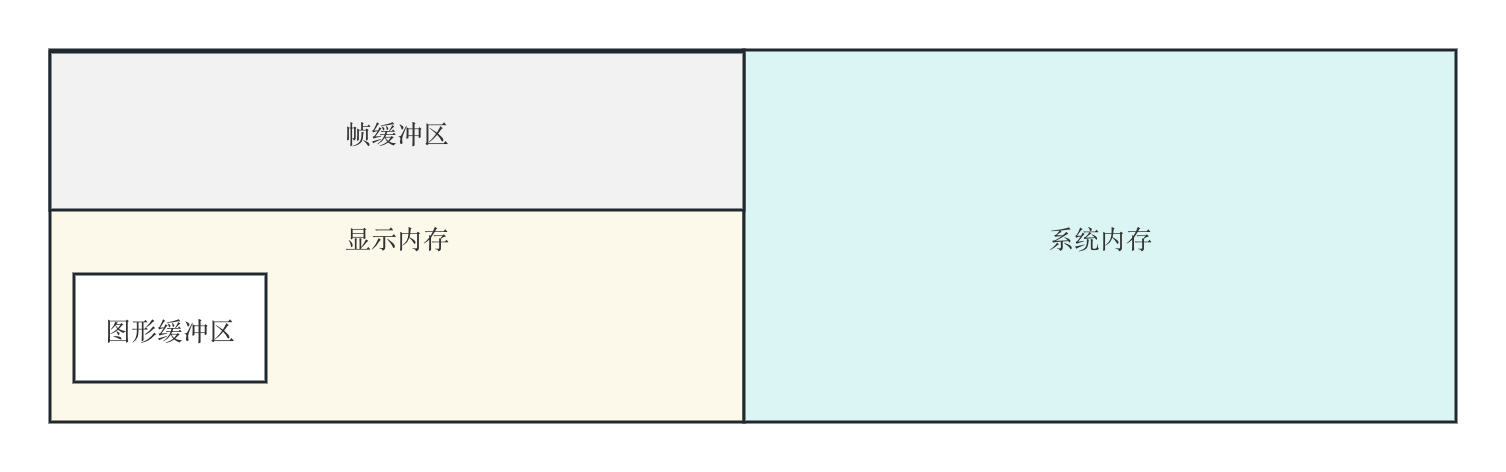

图形缓冲区（Graphic Buffer）是Android的术语，帧缓冲区（Frame Buffer）是Linux Kernel的术语。帧缓冲区是对显示内存的抽象，图形缓冲区可以在帧缓冲区上分配，即显示内存上分配，也可以在系统内存上分配，或者其它地方分配，这完全是由厂商提供的gralloc驱动决定。

Q: MediaCodec为什么要创建自己的Texture，而不直接使用输入Texture？

A: 类似于双缓冲技术，当编码器在访问Texture时，如果外部正在往里面写数据，就会导致画面异常。使用两个Texture，先把视频数据绑定到输入Texture，GPU将输入Texture绘制到帧缓冲区后，再交换输入Texture和编码Texture的缓冲区指针。

3. 上传

上传指将YUV数据和纹理进行绑定，需要使用EGL扩展。

EGL扩展：EGL扩展是对EGL标准的扩展，用于提供额外的功能或特性。这些扩展可以由硬件厂商、操作系统或图形库开发者提供，以满足特定的需求或支持特定的硬件功能。

int WrapYuvToTexture(EGLDisplay eglDisplay, int& textureId, const PlaneBuffer& planeBuffer,
                     uint32_t width, uint32_t height) {
    EGLDisplay native_egl_display = eglDisplay;
    AHardwareBuffer hardwareBuffer;
    AHardwareBuffer_Desc desc = {};
    desc.width = width;
    desc.height = height;
    desc.stride = width;
    desc.layers = 1;
    desc.usage = AHARDWAREBUFFER_USAGE_CPU_READ_NEVER | AHARDWAREBUFFER_USAGE_CPU_WRITE_NEVER |
                 AHARDWAREBUFFER_USAGE_GPU_SAMPLED_IMAGE | AHARDWAREBUFFER_USAGE_GPU_COLOR_OUTPUT;
    desc.format = AHARDWAREBUFFER_FORMAT_Y8Cb8Cr8_420;
    int result = AHardwareBuffer_allocate(&desc, &hardwareBuffer);
    if (result != 0) {
        return -1;
    }

    AHardwareBuffer_Planes planes_info;
    result = AHardwareBuffer_lockPlanes(hardwareBuffer, AHARDWAREBUFFER_USAGE_CPU_WRITE_RARELY, -1,
                                        nullptr, &planes_info);

    if (result != 0) {
        AHardwareBuffer_release(hardwareBuffer);
        return -1;
    }
    if (planes_info.planeCount != 3) {
        AHardwareBuffer_release(hardwareBuffer);
        return -1;
    }

    memcpy(planes_info.planes[0].data, planeBuffer.dataY, planes_info.planes[0].rowStride * height);

    for (int i = 0; i < planes_info.planes[1].rowStride * height / 2; i++) {
        uint8_t* uBufferPtr = reinterpret_cast<uint8_t*>(planes_info.planes[1].data) + i;
        *uBufferPtr = *(planeBuffer.dataU + i / 2);
    }

    int32_t fence = -1;
    result = AHardwareBuffer_unlock(hardwareBuffer, &fence);

    if (result != 0) {
        AHardwareBuffer_release(hardwareBuffer);
        return -1;
    }

    EGLClientBuffer clientBuffer = g_eglGetNativeClientBufferANDROID(hardwareBuffer);

    EGLImageKHR img = g_eglCreateImageKHR(native_egl_display, EGL_NO_CONTEXT,
                                          EGL_NATIVE_BUFFER_ANDROID,
                                          clientBuffer, 0);

    if (img == EGL_NO_IMAGE_KHR) {
        AHardwareBuffer_release(hardwareBuffer);
        return -1;
    }
    glGenTextures(1, reinterpret_cast<GLuint*>(&textureId));
    glBindTexture(GL_TEXTURE_EXTERNAL_OES, textureId);
    g_glEGLImageTargetTexture2DOES(GL_TEXTURE_EXTERNAL_OES, (GLeglImageOES) img);
    return 0;
}

3.1 输入

  • eglDisplay，显示设备句柄，使用默认的即可
  • textureId，用于保存纹理ID
  • planeBuffer，生成的YUV数据，可以自定义数据结构，能访问到三个分量即可
  • width，宽
  • height，高

3.2 流程

3.3 注意事项

  • 申请失败或不再使用HardwareBuffer请使用AHardwareBuffer_release释放资源
  • Y8Cb8Cr8格式存储I420，UV数据分别占用一个字节，所以是间隔一个字节存储一个分量

4. 渲染

将YUV数据与OES纹理进行绑定后，需要将OES纹理渲染到屏幕上来验证是否绑定成功。

可以自己搭建OpenGL ES的环境进行测试，也可以基于已有的项目进行验证。

参考GitHub - githubhaohao/NDK_OpenGLES_3_0: Android OpenGL ES 3.0 从入门到精通系统性学习教程，将YUV上传到OES纹理请参考上传一节。

注意OpenGL ES的上下文在多个线程间共享的问题，请搜索相关资料进行了解。

5. 参考文档

Android帧缓冲区（Frame Buffer）硬件抽象层（HAL）模块Gralloc的实现原理分析：Android帧缓冲区（Frame Buffer）硬件抽象层（HAL）模块Gralloc的实现原理分析_gralloc 能指定 stride吗-CSDN博客

GPU存储体系：https://www.cnblogs.com/hellobb/p/11023873.html

每个程序员都应该了解的内存知识：https://lrita.github.io/2018/06/10/programmer-should-know-about-memory-0/

HardwareBuffer单元测试：https://android.googlesource.com/platform/cts/+/master/tests/tests/nativehardware/jni/AHardwareBufferGLTest.cpp
