H264码流结构

         在H.264的视频编码标准中，分为两个层面：视频编码层面（VCL）和网络抽象层面（NAL）。媒体流的每帧数据就是一个NAL单元（SPS和PPS除外）。

视频编码层（VCL）

        VCL（）负责对视频的原始数据进行压缩和编码，VCL输出的是压缩和编码之后的纯视频流信息。

网络提取层（NAL）

        NAL（Network Abstraction Layer）主要为了方便媒体流在网络中的传输，适用于各种传输网络。

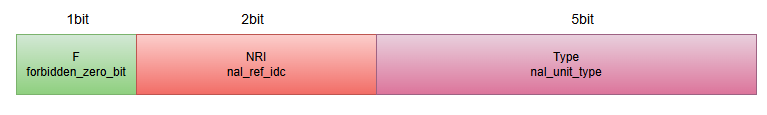

NAL单元格式

F: 1位

        forbidden_zero_bit。数值为 0 表示 NAL 单元类型字节和数据包不应出现位错误或其他语法违规情况。数值为 1 则表示 NAL 单元类型字节和数据包可以包含位错误或其他语法违规情况。

NRP: 2位

        nal_ref_idc。值 00 以及非零值的含义与 H.264 规范中的规定保持一致。换句话说，值为 00 表示该 NAL 单元的内容不会用于重建用于帧间预测的参考图像。此类 NAL 单元可以被丢弃，而不会危及参考图像的完整性。值大于 00 则表示需要对 NAL 单元进行解码以保持参考图像的完整性。

Type: 5位

       nal_unit_type表示NAL的数据类型，有以下几种，其值为1,2,3,4,5和12的NAL单元称为VCL的NAL单元，其他类型为非ACL的NAL单元。

NAL_UNIT_TYPE	描述
0	未使用
1	非IDR图像中不采用数据划分的片段【VCL】
2	非IDR图像中A类数据划分的片段【VCL】
3	非IDR图像中B类数据划分的片段【VCL】
4	非IDR图像中C类数据划分的片段【VCL】
5	IDR图像中的片段【VCL】
6	补充增强信息片段（SEI）【NO-VCL】
7	序列参数集【NO-VCL】
8	图像参数集【NO-VCL】
9	分隔符（或分解符）【NO-VCL】
10	序列结束符【NO-VCL】
11	流结束符【NO-VCL】
12	填充数据【NO-VCL】
13~23	保留
24~31	未使用

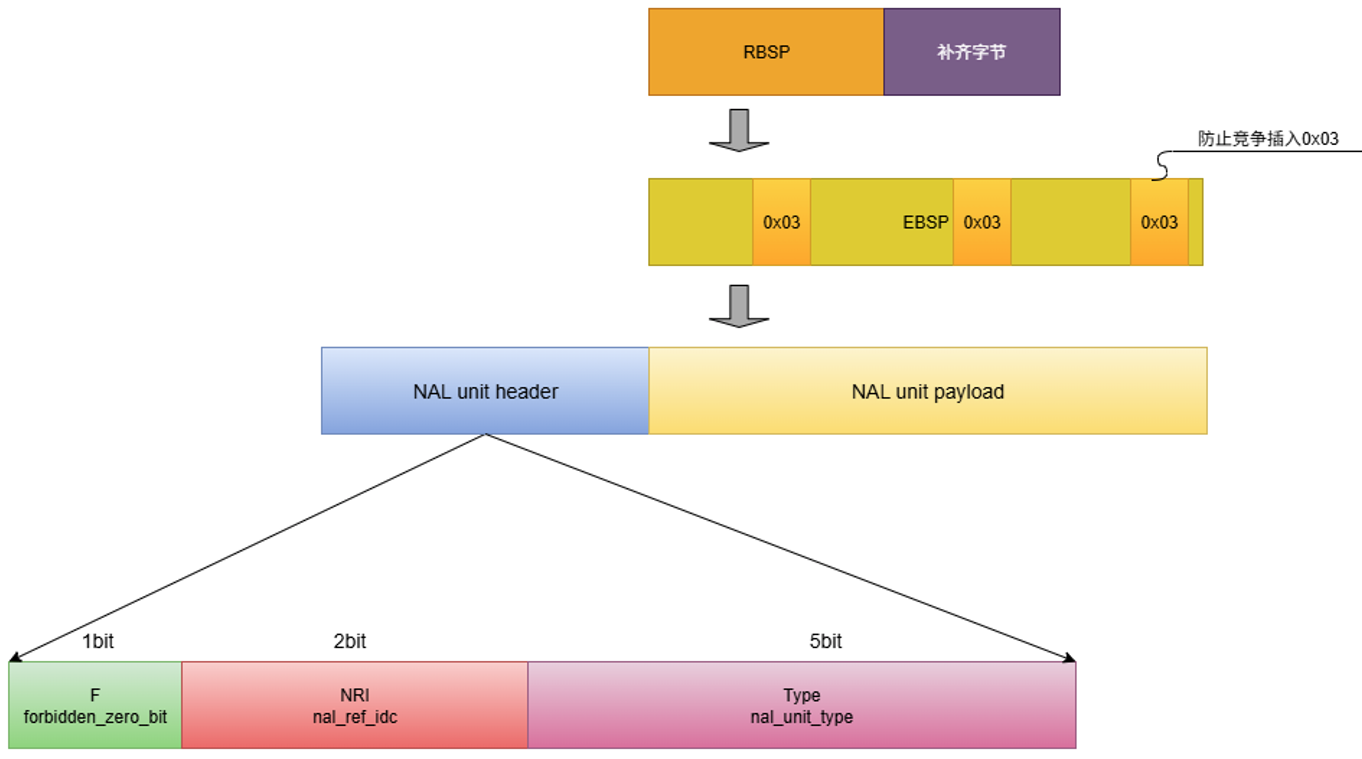

NALU 载荷

        SODB(String of Data Bits) 元数据比特流，即最原始的编码、压缩得到的数据。

        RBSP(Raw Byte Sequence Payload)，原始字节序列载荷，主要是在SODB基础上增加了补齐字节（RBSP = SODP + RBSP补齐字节）。

        EBSP（Encapsulated Byte Sequence Payload）扩展字节序列载荷，主要是在RBSP基础上插入放竞争字节(0x03)。

         说明：插入0x03的主要原因是，因为NALU的起始码为0x000001或0x00000001，同时H264规定，当检测到0x000000时，也可以表示NALU的结束。所以这样就会产生一个问题，就是在NALU的内部，如果出现了0x000001或0x000000时该怎么办？所以，H264有了插入0x03防止竞争的机制，在编码完成一个NAL时，如果在NALU内部出现序列（0x000000、0x000001、0x000002、0x000003）中的一个存在时，就在最后一个字节前插入一个新的字节0x03（解码时进行逆向操作）。

一帧图片和NALU之间的关联

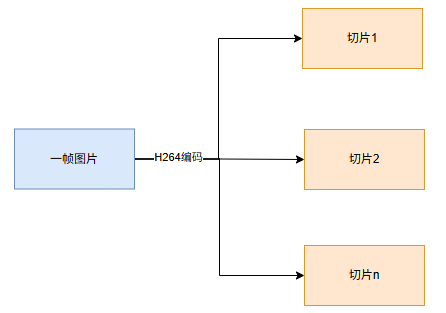

       一帧图片经过H.264编码之后，会编码（VCL层实现）为一个或者多个切片(slice)。

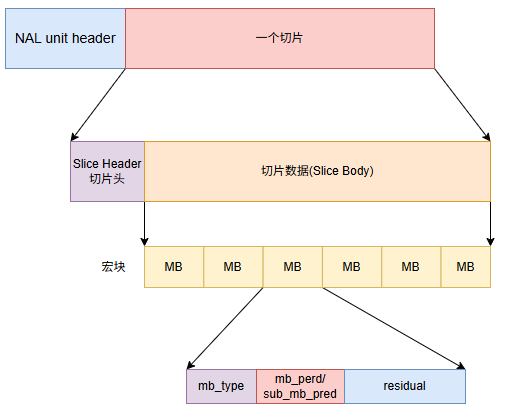

        编码后的切片（slice）会被装在到NALU中（NAL层实现），如下图所以NALU和切片（slice）的关系。

        说明：实际实现过程中，NAL还需要对切片（slice）进行处理，然后行程NALU。

        切片（slice）装载到NALU之后进行网络传输，但是NALU装载的也不一定是帧图片的切片（slice），因为NALU还可能装载用于描述视频的信息（如SPS、PPS等）。

slice Header结构

       slice Header中主要保存了当前切片（slice）的一些全局信息，silice Body中的宏块（MB）在进行解码时需要依赖这些信息。以下是一些比较常见的信息：

1、first_mb_in_slice: 表示当前slice中包含的第一个宏块在整个帧中的位置。

2、slice_type: 表示当前slice类型。

slice_type	名称
0	P（P slice）
1	B（B slice）
2	I（I slice）
3	SP（SP slice）
4	SI（SI slice）
5	P（P slice）
6	B（B slice）
7	I（I slice）
8	SP（SP slice）
9	SI（SI slice）

3、pic_parameter_set_id: 当前slice依赖的PPS和id（指定图像参数集）。

4、colour_plane_id: 当separate_colour_plane_flag标识位的值为true时，colour_plane_id表示当前的颜色分量（0、1、2分别表示Y、U、V）。

5、frame_num: 当前帧序号的计量方式（POC）。

6、field_pic_flag: 场编码标识位，该值为1时，表示当前slice按照场进行编码；值为0时表示当前slice按照帧进行编码。

7、bottom_field_flag: 底场标识位，值为1表示当前slice是某一帧的底场；0表示当前slice为某一帧的顶场。

8、idr_pic_id: IDR帧的序号，一个IDR帧所的所有slice，其idr_pid_id应该保持一致，取值范围0~65535。

9、pic_order_cnt_lsb: 当前帧序号的另一种计量方式。

10、delta_pic_order_cnt_bottom：顶场和底场POC差值的计算方法（不存在则默认为0）。

11、slice_qp_delta: 用于计算当前slice内使用的初始qp值。

根据码流中的不同的数据类型，H.264定义了五种slice类型：

类型(名称)	含义	描述	Profile
I（I slice）	帧内切片	仅包含 I 宏块	ALL
P（P slice）	前向预测切片	可包含 P 宏块和 I 宏块	ALL
B（B slice）	双向预测切片	可包含 B 宏块、P宏块、 I 宏块	Extended and Main
SP（SP slice）	切换前向预测切片	包含 P 宏块或 I 宏块	Exteded
SI（SI slice）	切换帧内切片	仅包含 SI 宏块	Exteded

1. I Slice（Intra-coded Slice，帧内切片）

• 定义：只使用帧内（本切片或本帧）信息进行预测编码，不引用其他帧的数据。

• 特点：抗误码能力强，是关键帧的基本构成单元。

• 典型应用：场景切换、编码重同步点。

• 数据类型：只包含 I 宏块。

2. P Slice（Predictive-coded Slice，前向预测切片）

• 定义：使用本帧和参考帧的数据进行前向预测压缩编码。

• 特点：编码效率高，压缩比好，但对参考帧依赖大。

• 典型应用：大部分连续画面。

• 数据类型：可包含 P 宏块和 I 宏块。

3. B Slice（Bi-predictive-coded Slice，双向预测切片）

• 定义：既能参考前面的帧，也能参考后面的帧进行双向预测编码。

• 特点：压缩率最高，依赖于多个参考帧，对解码器要求较高。

• 典型应用：高压缩场合，如蓝光或高码率视频。

• 数据类型：可包含 B、P、I 宏块。

扩展类型：SI Slice 和 SP Slice

这些类型主要在流切换、容错、码流修复等特定应用场景，实际应用较少：

4. SI Slice（Switching Intra Slice，切换帧内切片）

• 主要用于码流切换场景，便于不同码率、不同内容之间的切换。

5. SP Slice（Switching Predictive Slice，切换前向预测切片）

• 主要用于码流无损切换场景，以确保内容切换点的视频连续性。

宏块（MB）

mb_type: 确定当前宏块（MB）的编码模式（P或B），确定当前MB的分割尺寸。

mb_pred: 确定帧内预测模式（帧内宏块）。

sub_mb_pred：确定每一个子宏块的子宏块分割。

residual：预测后对饮残差图像取样的编码变换系数。
