2步批量选中位号，方法在SCH页面同样有效，在AD18实测。

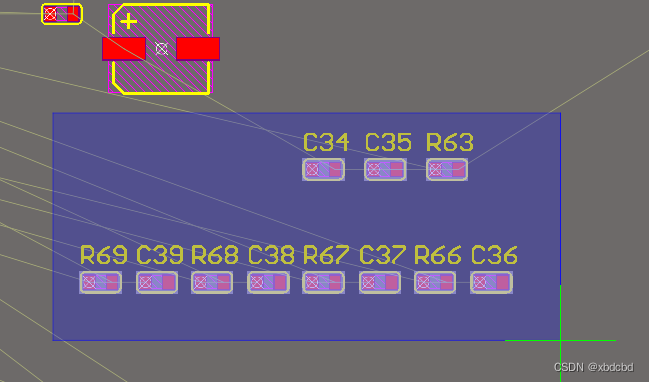

在PCB页面鼠划选多个器件：

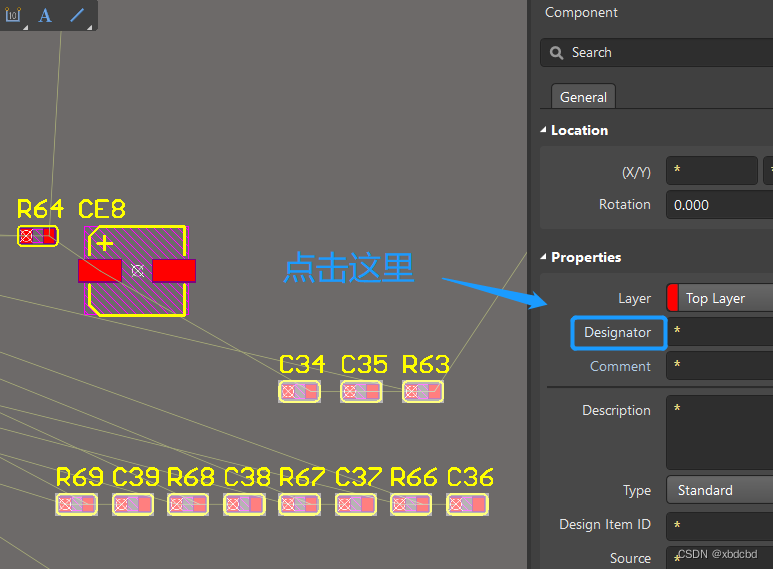

 点击 Properties 页的 Designator：

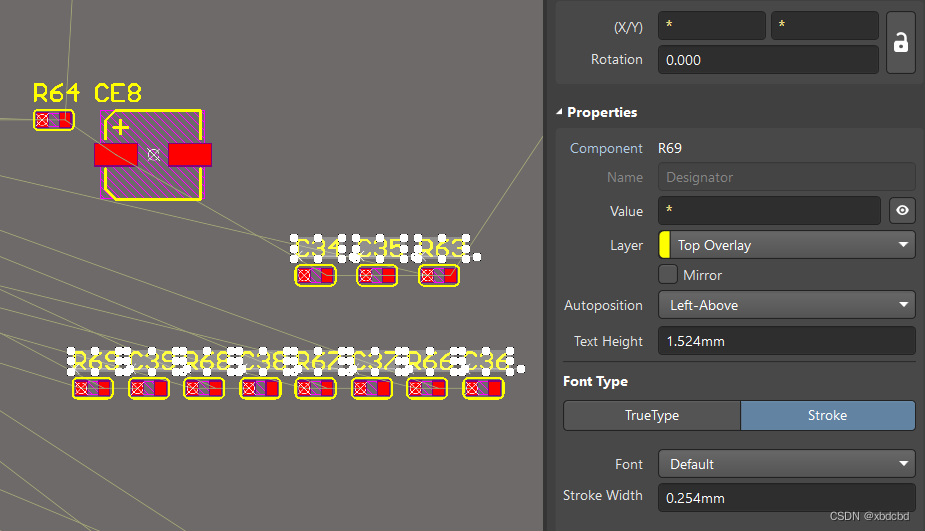

 即批量选中，可批量修改字体类型和大小等属性：

转载请注明出处
