ArcGIS小技巧：图斑变化分析

欢迎关注同名微信公众号，更多文章推送：

---

在做规划的过程中，经常会有这么个需求，用地方案确定后，需求找出规划用地和三调现状用地之间具体有哪些变化。

一方面可以用作具体规划内容的分析，另一方面也可以避免因为误操作而导致的错误图斑的出现。

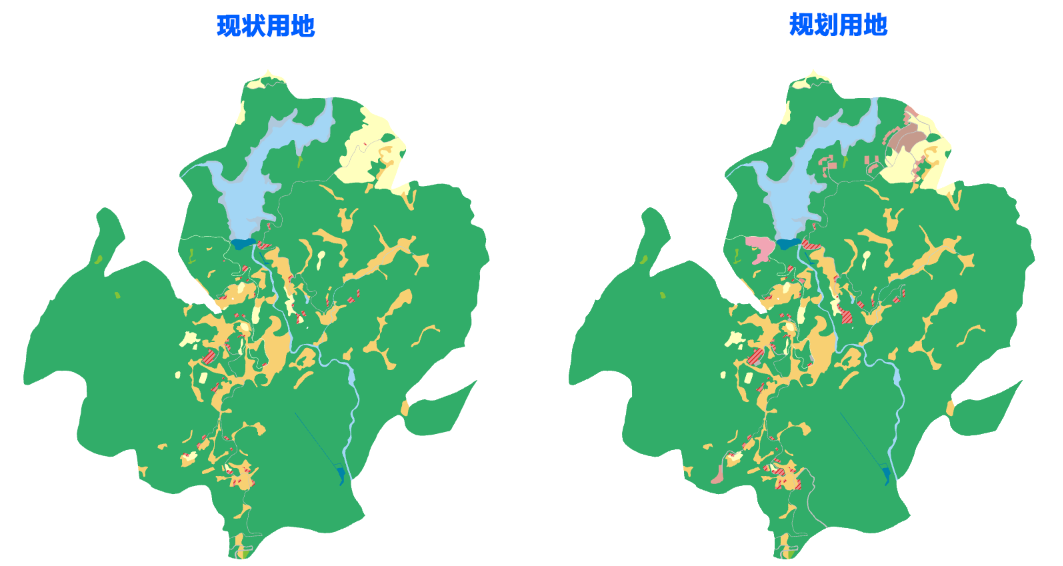

以下图为例，按肉眼看其实很难找出所有的变化点，这时候就要上手段了：

我们的目的是分析出图斑的变化情况，包括图斑边界，以及图斑指定字段值的变化，比如用地名称。

---

01 数据准备

要准备的数据就以上面截图的现状和规划用地为例。

需要注意点之一：2个图层的范围要保持一致，否则不重叠部分可能会存在结果上的遗漏。

需要注意点之二：2个图层必须要有一个共同内容的字段值，用来判断图斑属性变化。

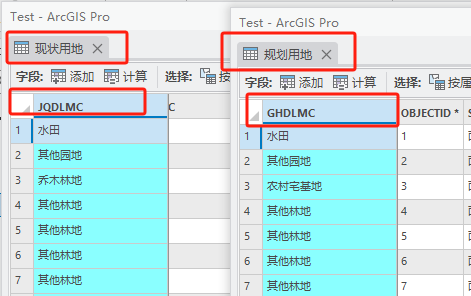

以上为例，现状和规划用地分别有一个【JQDLMC】和【GHDLMC】字段，字段值都是用地用海分类名称。

---

02操作步骤

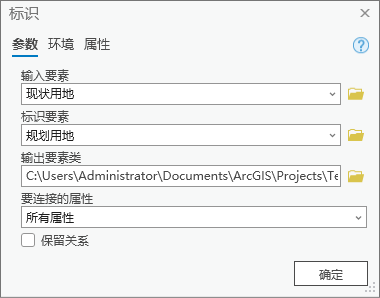

1、使用【标识】工具，用【规划用地】对【现状用地】进行标识。

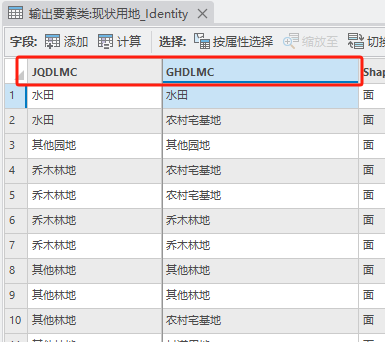

从标识结果可以看到，生成的图斑同时拥有了【JQDLMC】和【GHDLMC】2个字段，可以作为后续的对比分析。

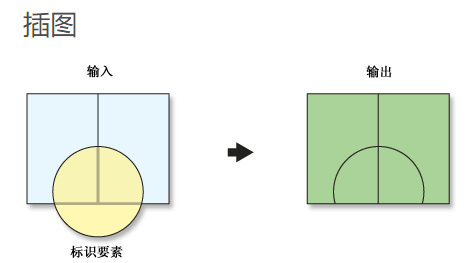

从【标识】这个工具的帮助可以看到，标识会对重叠部分边界不一致的部分进行分割，这样的结果就可以收集到图斑变化的情况。

但是也有一个问题，标识输出的结果只会保留输入要素的范围，标识要素超出输入要素的部分会被抛弃。

就也是上面为什么要求现状用地和规划用地范围保持一致的原因。

当然我们也可以用其它工具，如【相交】等，但同样不可避免这个问题，所以还是那句话，保持范围一致是最安全的。

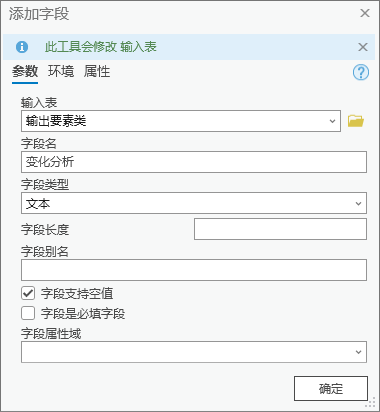

2、使用【添加字段】工具添加一个【变化分析】字段，用来记录我们要分析的结果：

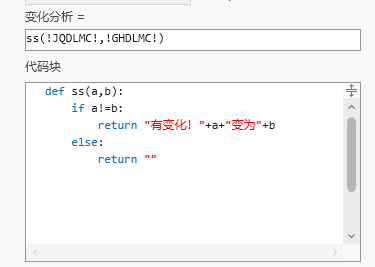

3、使用【计算字段】工具来分析变化情况：

代码块代码：

def ss(a,b):    if a!=b:        return "有变化！"+a+"变为"+b    else:        return ""

当然上面【a!=b】情况下的返回内容可以自己定义，按自己习惯。

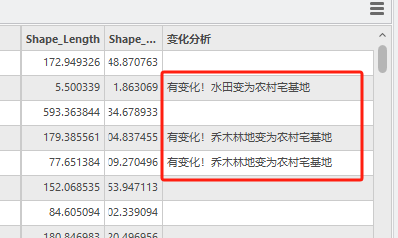

查看生成结果：

可以看到有变化的地方都用文字标记出来了。

你可以按这些变化图斑，再回到原始数据中查看这些变化图斑，一一核对：

OK，至此我们的目的就算是达成了。
