使用u8g2库驱动oled显示屏幕

u8g2库介绍

U8g2库是主要用于嵌入式设备的单色图形库，适用于Arduino、STM32、ESP8266等多种平台。它支持多种单色OLED和LCD显示屏，包括SSD1306、SSD1322、SSD1325、SSD1327、SSD1329、SSD1606、SSD1607等不同的显示控制器。

U8g2提供了一套通用的API，使得用户能够在不同类型的显示屏上创建图形界面。它具有简单的API和强大的文本与图形支持功能，即使初学者也能迅速上手。

U8g2支持无缓冲模式和完整缓冲模式，前者在有限的RAM中运行复杂的图形任务，但显示更新可能更慢；后者在RAM中存储整个屏幕的图像，使得显示更新更快，但需要更多RAM。

实验介绍

采用ESP32使用u8g2库采用IIC方式驱动oled屏幕，不同按键显示不同内容

硬件

ESP32开发板、按键、杜邦线

软件

vscode+platformio、arduino框架

实验过程

项目创建

1.Name：填写自定义的项目名称
2.Board：Espressif Esp32 Dev module 选择合适开发版（第一次会很慢，可以科学上网）
3.Framework：Arduino开发框架
4.Location：勾选（用户默认位置），取消勾选（用户自定义位置）

添加u8g2库

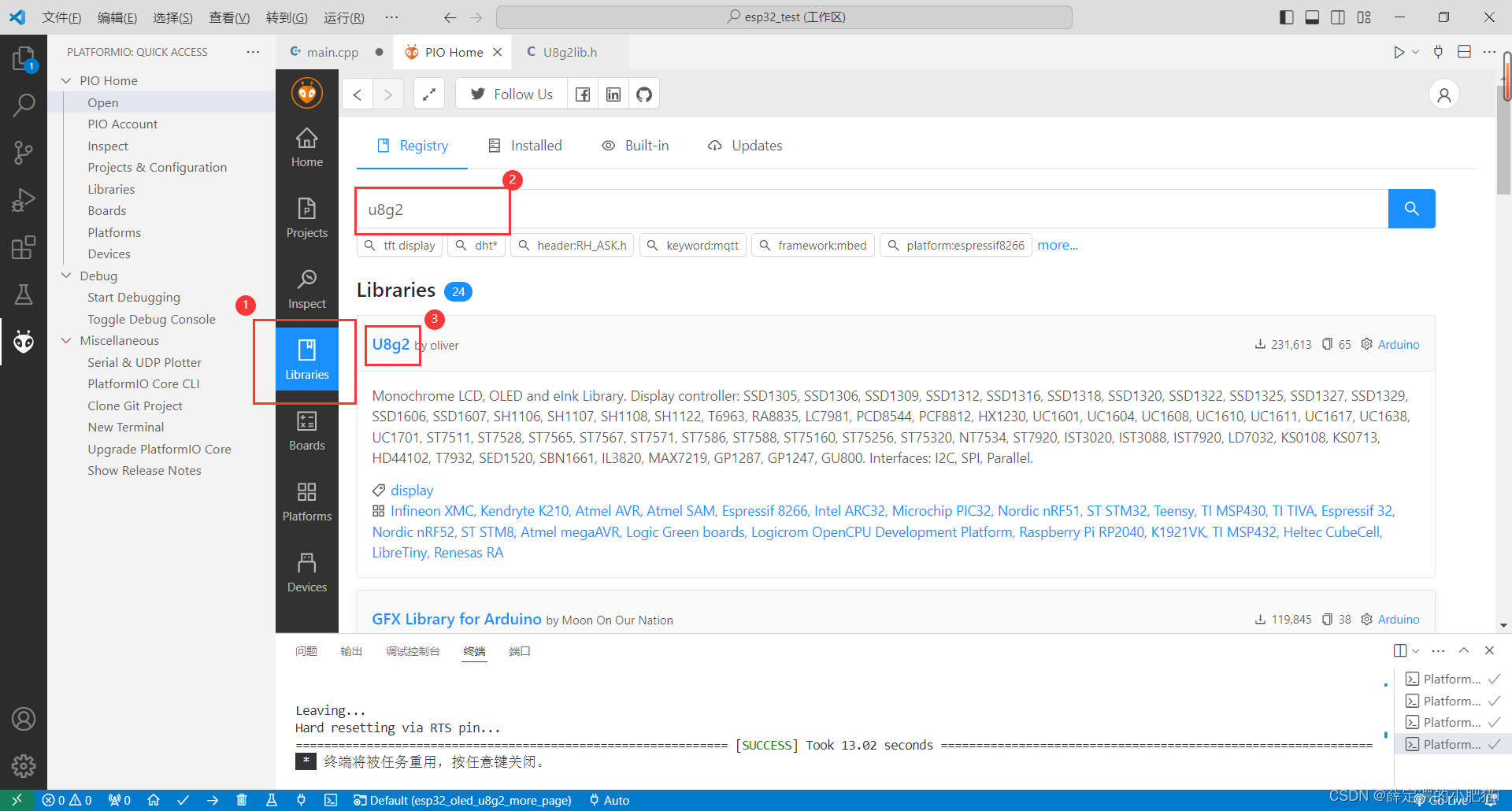

1.选择Libraries
2.在搜索框搜索需要添加的库（如u8g2）

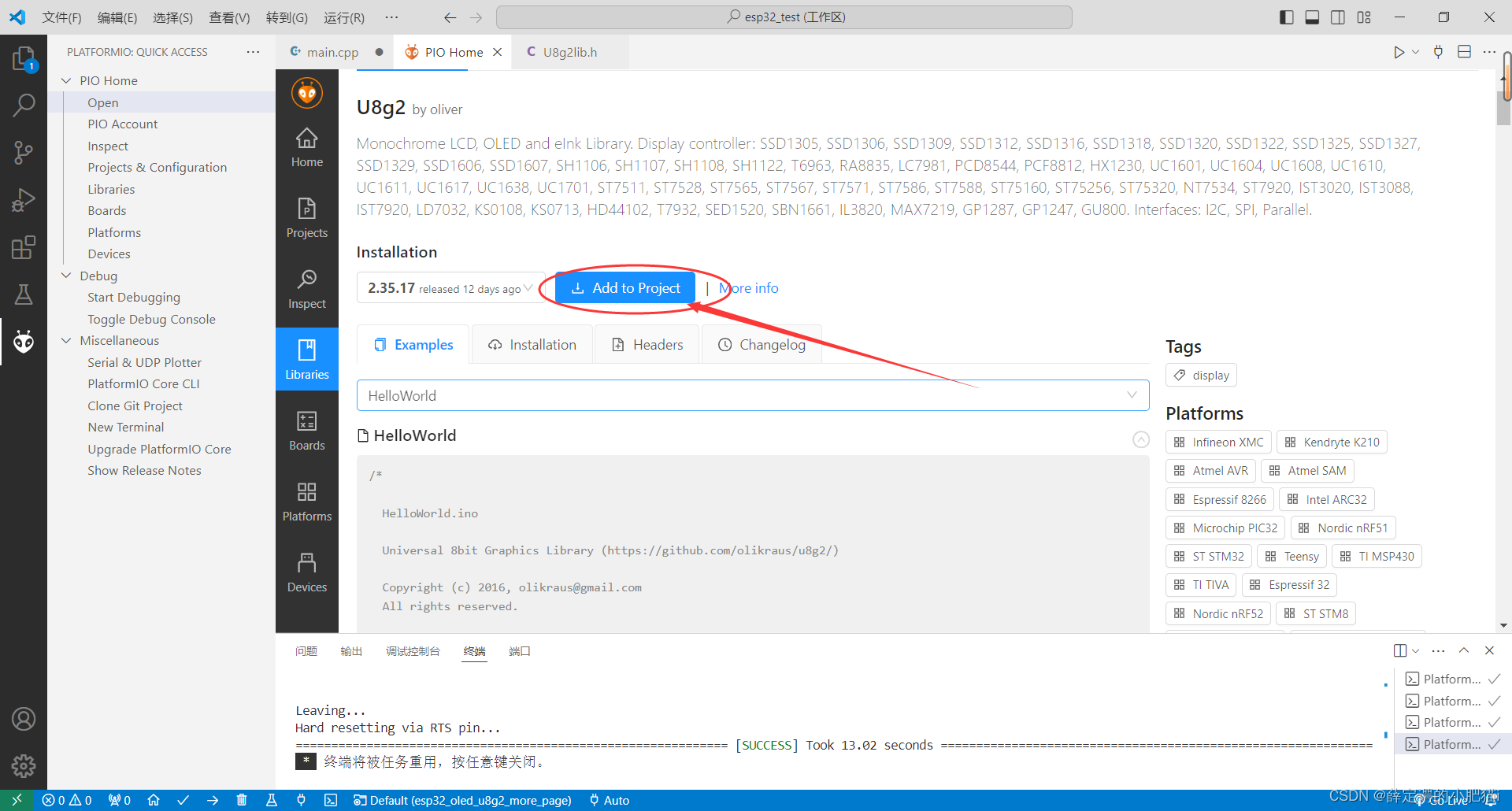

3.点击搜索到的这个库，（可以看到下面支持的设备）

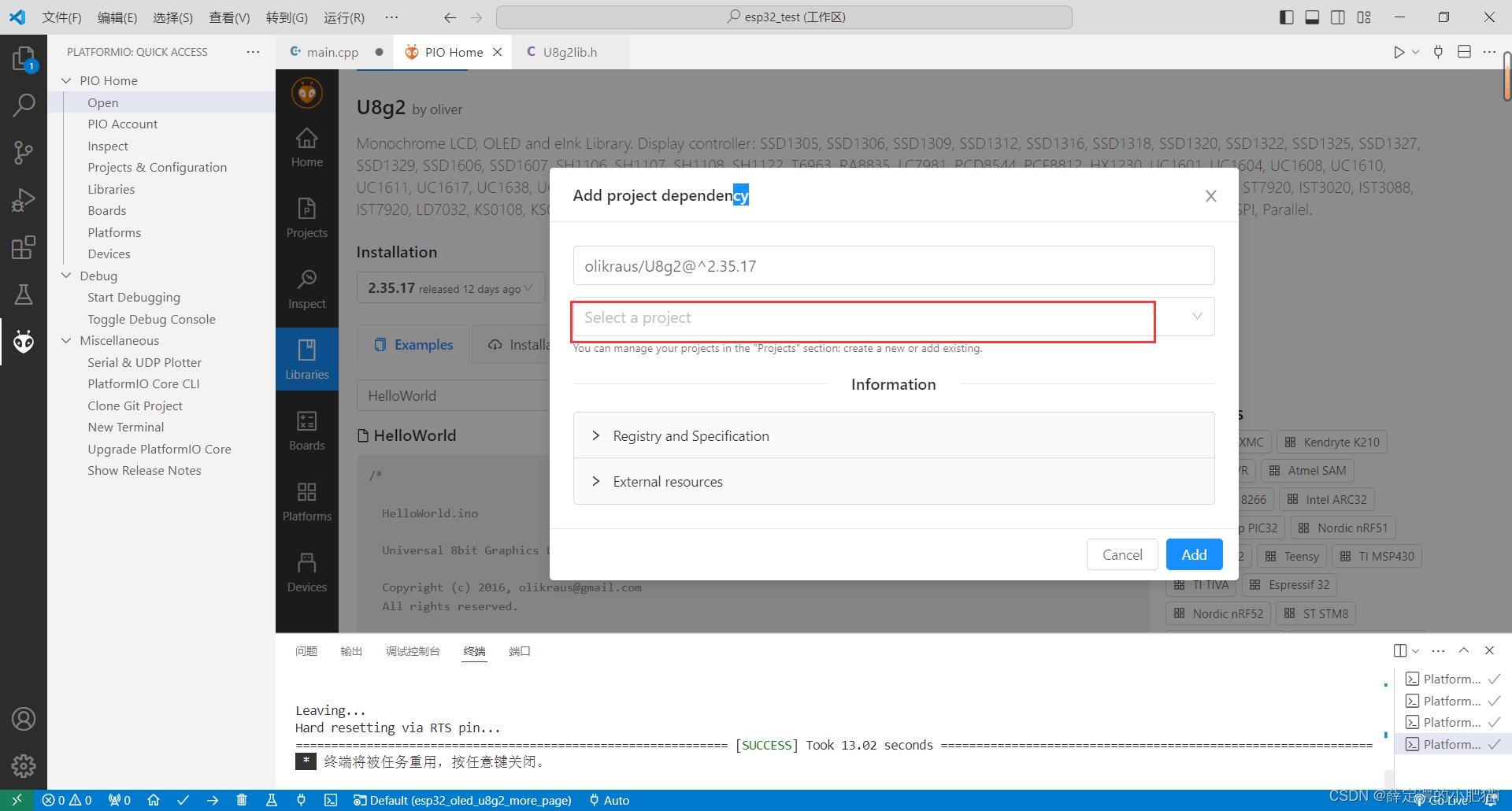

选择添加到对应的项目

添加成功后会显示添加的库

u8g2库的使用

在上一步中成功在项目中添加了u8g2库，我们知道u8g2库是一个功能庞大的库，
里面包含了不同型号，不同尺寸和不同协议（如spi，iic）的的显示屏

找到正确的型号尺寸，选择正确的协议才能成功的驱动屏幕

在main.cpp中添加#include<U8g2lib.h>库
在oled屏幕显示案例

#include <Arduino.h>
#include<U8g2lib.h>
#define clk 18
#define sda 23
//构造对象
U8G2_SSD1306_128X64_NONAME_F_SW_I2C oled(U8G2_R0,clk,sda,U8X8_PIN_NONE);

void setup() {
//初始化oled对象
  oled.begin();
//开启中文字符
  oled.enableUTF8Print();
//设置字体
  oled.setFont(u8g2_font_wqy12_t_chinese2);
}

void loop() {
	//清除缓存区
  oled.clearBuffer();
// 绘制字符
  oled.setCursor(0,15);
// 绘制内容
  oled.printf("hello,world!");
// 绘制汉字
  oled.setCursor(0,40);
// 绘制内容
  oled.printf("你好,这个世界");
// 发送缓存区到OLED
  oled.sendBuffer();
}

按住ctrl键点击#include<U8g2lib.h>，可以看到u8g2库中封装很多型号的api函数接口，我们如何使用它呢，首先要创建一个对象，不同的型号屏幕对于不同的类我们要如何选择呢，以我使用的屏幕为例，采用SSD1306，采用IIC通信，尺寸大小128*64，即可在#include<U8g2lib.h>中找对应的类
U8G2_SSD1306_128X64_NONAME_F_SW_I2C
U8G2_SSD1306_128X64_NONAME_1_SW_I2C
U8G2_SSD1306_128X64_NONAME_2_SW_I2C
U8G2_SSD1306_128X64_NONAME_F_HW_I2C
U8G2_SSD1306：驱动的芯片
128X64：芯片的尺寸大小
SW：software（软件IIC（可以使用任意GPIO模拟IIC））
HW：硬件IIC
F：全局刷新
1：只存储一页
2：只存储两页

通信	描述
缓冲区大小	功能描述
1	微控制器RAM中仅存储一页显示存储器，使用firstPage () /nextPage ()循环在显示器上绘图。
2	与1相同，在微控制器RAM中保留两个页面，这将1比快两倍。
F	在微控制器RAM中保留完整显示帧缓冲区的副本。使用clearBuffer ()清除RAM，使用sendBuffer ()将微控制器RAM传输到显示器。}

使用全局刷新要在每次切换页面使用clearBuffer()清除和sendBuffer()将数据发送到oled上

oled.setCursor(0,15);//设置显示的位置，从屏幕的左上角为（0,0）坐标，切记不可超过屏幕的长度

oled全局刷新，按键切换

不同按键显示不同页面

#include <Arduino.h>
#include<U8g2lib.h>

#define key1 26
#define key2 27

#define scl 18
#define sda 23
void oled_show_1();
void oled_show_2();
//构造对象
U8G2_SSD1306_128X64_NONAME_F_SW_I2C oled(U8G2_R0,scl,sda,U8X8_PIN_NONE);
uint8_t count = 0;
void setup() {
//串口波特率初始化
  Serial.begin(9600);
//初始化oled对象
  oled.begin();
//开启中文字符
  oled.enableUTF8Print();
//设置字体
  oled.setFont(u8g2_font_wqy12_t_chinese2);
// 按键引脚初始化
  pinMode(key1,INPUT_PULLUP);
  pinMode(key2,INPUT_PULLUP);
}

void loop() {
  if(digitalRead(key1)==0){
    delay(10);
    if(digitalRead(key1)==0){
      oled_show_1();
      while(digitalRead(key1)==0);
      Serial.printf("A");
    }
  }
  if(digitalRead(key2)==0){
    delay(10);
    if(digitalRead(key2)==0){
      oled_show_2();
      while(digitalRead(key2)==0);
      Serial.printf("B");
    }
  }

}
void oled_show_1(){
//清除缓存区
  oled.clearBuffer();
// 绘制字符
  oled.setCursor(0,15);
// 绘制内容
  oled.printf("hello,world!");
// 绘制汉字
  oled.setCursor(0,40);
// 绘制内容
  oled.printf("你好,这个世界");
// 发送缓存区到OLED
  oled.sendBuffer();
  delay(500);
  // Serial.printf("A");

}

void oled_show_2(){
  //清除缓存区
  oled.clearBuffer();
// 绘制字符
  oled.setCursor(0,15);
// 绘制内容
  oled.printf("hello !");
// 绘制汉字
  oled.setCursor(0,40);
// 绘制内容
  oled.printf("你好啊！");
// 发送缓存区到OLED
  oled.sendBuffer();
  delay(500);
  // Serial.printf("A");

}

按下不同按键，显示不同内容，实现页面切换

欢迎大家指教
