界址坐标转换器帮助

下载：界址坐标格式转换器安装包-C#文档类资源-CSDN下载

因工作原因，常常需要对界址坐标数据进行处理后格式转换输出，而完成这一目的，需要用到ArcGis、AutoCad、Excel、Notepad++等专业软件进行一系列操作方能实现，为减少这些繁琐的操作，特采用C#编写了这个工具。

　　一、程序功能：

　　1、读取.shp、.dwg、.txt坐标格式文件；

　　2、导出.shp、.dwg、.txt、.kml坐标格式文件；

　　3、计算几何面要素的面积、周长、质心坐标；

　　4、查看地块拐点坐标；修改坐标带号、坐标整体偏移；

　　5、属性表数据编辑（创建、删除、修改、复制、粘贴）、导出表数据到Excel；

　　6、表数据排序（字段排序，图形排序）；

　　7、表数据统计分析；

　　8、投影变换、查看投影定义；

　　9、导出图斑图形图片；

　　二、运行环境：windows平台，.net Framework 4（请确保电脑安装了.net Framework 4或以上版本，如未安装请前往https://www.microsoft.com/zh-CN/download/details.aspx?id=17851下载进行安装），Teigha4.0类库（已附程序目录，用于读写cad的dwg格式文件）。

　　三、操作说明

　　（一）程序安装：1、下载程序安装包 “界址坐标转换器setup”， 2、双击 “界址坐标转换器setup”安装程序，3、运行程序，如果提示错误，则需要安装.net Framework 4
　　　　　

 　　（二）坐标的数据导入

　　1、.shp格式文件导入，[note：支持属性表*.dbf字符编码为GB2312和UTF-8，支持打开只有一个.*shp文件(缺失*.dbf、*.shx等文件不影响坐标文件的读取，导出将重新生成，可以修复这种情况下的shpfile在ArcGis中打开）]。具体操作有如下三种方式：

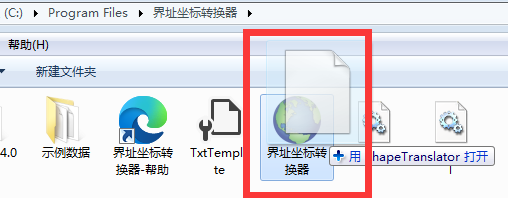

　　①按住鼠标左键拖放.shp文件到【界址坐标转换器.exe】上方释放。 　　

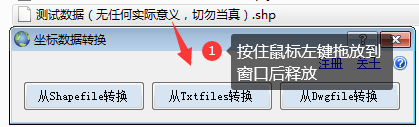

　　②双击运行【界址坐标转换器.exe】，按住鼠标左键拖放.shp文件到【Shape数据转换】窗口上方释放。　　

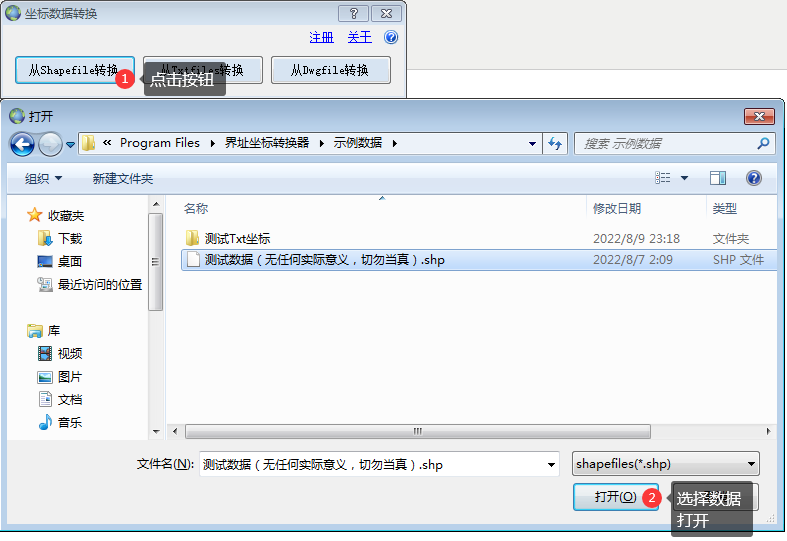

 　　③双击运行【界址坐标转换器.exe】，【Shape数据转换】窗口点击按钮【从Shapefile转换】，在文件选择对话框中选择.shp文件。　　

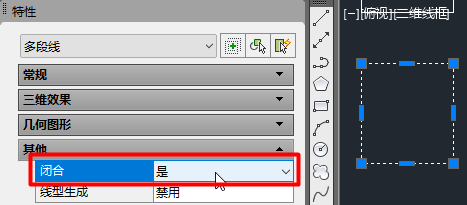

　　2、.dwg格式文件导入，只对具有闭合属性的多线段进行shape面的转换（在多线段特性中设置闭合）。具体操作与1、同样。　　

 　　3、.txt格式坐标文件导入，[note：支持GB2312（简体中文）、utf-8两种字符编码的txt文件，文本格式应符合附录《勘测定界界址点坐标交换格式》(Y坐标为带号坐标)，所有txt格式文件存放到一个目录（文件夹），亦可放置在该目录下的子目录，程序将会遍历该目录下（包含子目录）所有txt坐标文件]。具体操作与1、同样（拖放、打开选择的是文件夹）。

　　（三）数据导出

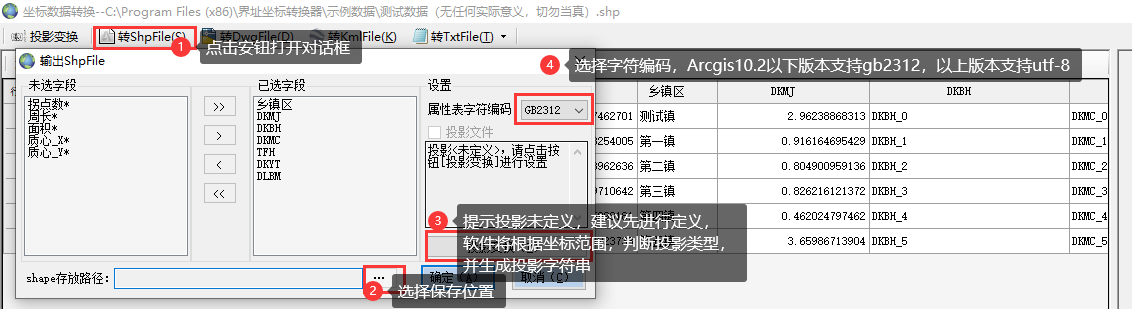

　　1、转.shp文件，主窗口中点击按钮 [转ShpFile(S)],进行相应设置，确定。 　　

 　　

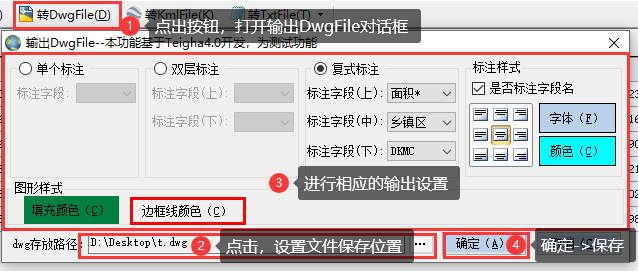

 　　2、转.dwg文件，主窗口中点击按钮 [转.DwgFile(D)],进行相应设置，确定。 　　

　　

　　保存后的文件，在AutoCad中打开时会提示“此DWG文件由非Autodesk开发或许可的应用程序保存。希望执行什么操作?”　→继续打开DWG文件　　

　　3、转.txt坐标文件，主窗口点击按钮[转TxtFile(T)]->转界址坐标格式 (J) 　　

　

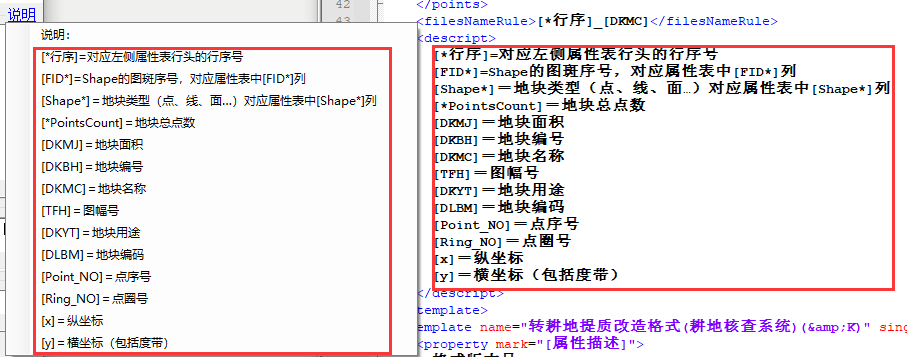

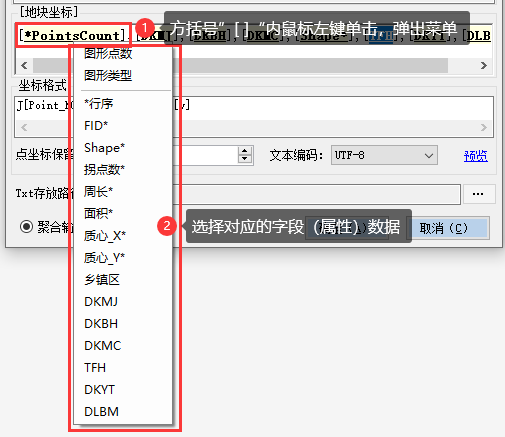

 　　txt输出功能基于模板，可以自由定义文本输入格式，方括号表示字段或图形属性数据，如果数据不存在则输出为空，相关字段属性说明可以点击对话框右上角“说明”按钮进行查看：　　

　　聚合输出：所有图斑输出到一个单独的txt文件

　　地块输出：每个图斑按命名规则生成Txt文件。

　　文本编码：utf-8、带Bom的utf-8、GB2312

　　单击“预览”按钮可以查看生成文件的部分图斑内容　　

　　Txt模板编辑，作者精力有限没有写模板编辑功能，在这里大概说一下如何编辑模板，编辑模板最好备份，以便出错后可以恢复。

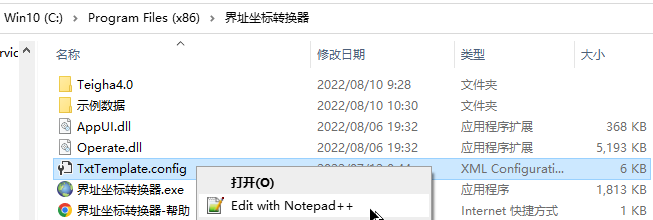

　　①用txt文件编辑类软件打开安装目录下的TxtTemplate.config文件　　

 　　②修改<template>标签内容　

 1   <template name="转界址坐标格式(&amp;J)" single="true" encoding="utf-8">
 2     <property mark="[属性描述]">
 3       格式版本号=
 4       数据产生单位=
 5       数据产生日期=[Date]
 6       坐标系=2000国家大地坐标系
 7       几度分带=3
 8       投影类型=高斯克吕格
 9       计量单位=米
10       带号=
11       精度=
12       转换参数=,,,,,,
13     </property>
14     <fields mark="[地块坐标]">
15       [*PointsCount],[DKMJ],[DKBH],[DKMC],[Shape*],[TFH],[DKYT],[DLBM],@
16     </fields>
17     <points round="3">
18       J[Point_NO],[Ring_NO],[x],[y]
19     </points>
20     <filesNameRule>[*行序]_[DKMC]</filesNameRule>
21     <descript>
22       [*行序]=对应左侧属性表行头的行序号
23       [FID*]=Shape的图斑序号，对应属性表中[FID*]列
24       [Shape*]＝地块类型（点、线、面…）对应属性表中[Shape*]列
25       [*PointsCount]＝地块总点数
26       [DKMJ]＝地块面积
27       [DKBH]＝地块编号
28       [DKMC]＝地块名称
29       [TFH]＝图幅号
30       [DKYT]＝地块用途
31       [DLBM]＝地块编码
32       [Point_NO]＝点序号
33       [Ring_NO]＝点圈号
34       [x]＝纵坐标
35       [y]＝横坐标（包括度带）
36     </descript>
37   </template>

　　<template name="转界址坐标格式(&amp;J)" single="true" encoding="utf-8">，name="转界址坐标格式(&amp;J)" 对应主窗口的菜单项，(&amp;J)为Alt+J快捷键。single="true"表示为默认为聚合输出， encoding="utf-8"表示默认文件字符编码为utf-8　

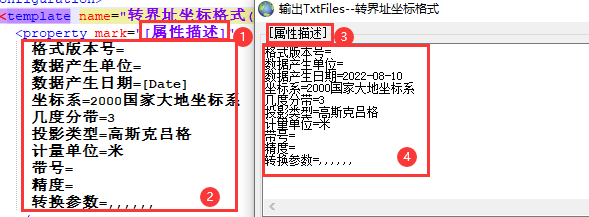

  　　<property mark="[属性描述]">①=③，②=④　　

　　<fields mark="[地块坐标]">①=③，②=④

  　　<points round="3">①=③，②=④

　　<filesNameRule>　　

 　　<descript>　　

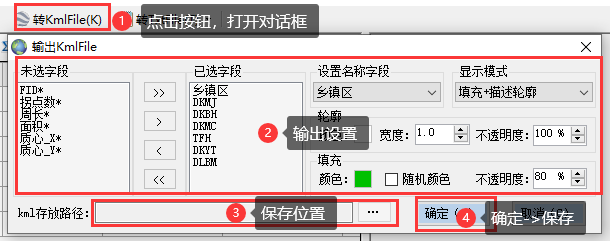

 　　4、转.kml文件(在Google Earth等地图软件中使用)，主窗口中点击按钮 [转KmlFiel(K)] 　　

　

 　　（四）数据编辑

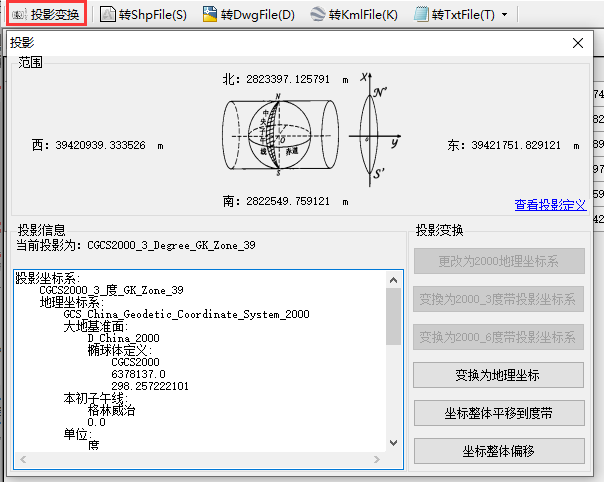

　　　1、投影变换、坐标偏移， 主窗口中点击按钮 [投影变换]　　　

　　①投影变换，目前只支持WGS1984、CGCS2000（坐标包含度带信息，如未包含，可点击按钮[坐标整体平移到度带]进行设置）之间的投影变换。

　　②坐标整体偏移，设置xy的增量进行整体偏移。

　　③查看投影定义，查看当前投影定义在EPSG的具体范围。

　　2、行序、列序调整。

　　行序，鼠标左键按住行头拖动可以调整当前行的行序。 　　

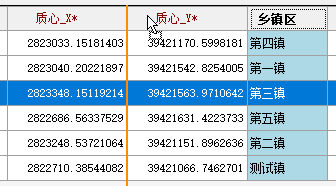

　　列序，鼠标左键按住列头拖动可以调整当前列的列序。　

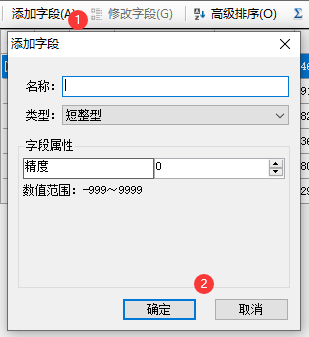

　　3、添加字段　　

　　4、查看、修改字段设置，列头上右键。　　

　　5、排序。单击列头，选中列后右键，选择菜单项 升序排序/降序排序

　　6、计算几何。点击按钮

进入编辑状态，单击列头，选中列后右键，选择菜单项 计算几何　　

　　7、删除字段。单击列头，选中列后右键，选择菜单项 删除字段。

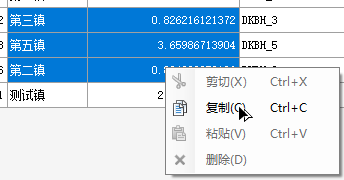

　　8、表数据复制。拖选单元格后，CTRL + C或鼠标右键选择菜单项“复制”。　　

 　　9、表数据剪切、粘贴、删除。点击按钮

进入编辑状态，参考操作8（可以粘贴来自Excel表格复制的数据）。

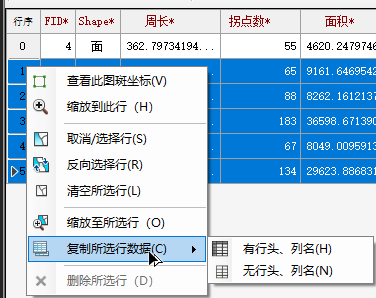

 　　10、复制所选行数据，行头上右键　　

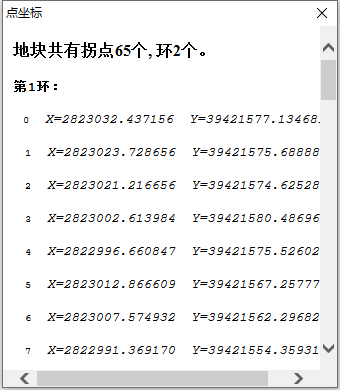

　　11、查看当前图斑坐标，单击行头，选中行，右键选择"查看此图斑坐标" 　　

　12、全选/全不选。单击按钮[行序]　　

　  13、行多选，按住Ctrl键，鼠标单击行头

　　14、删除行（图斑），行头右键，选择菜单项[删除行]

　　15、缩放到行（图斑），双击行头或单击行头右键选择项[缩放到此行]。

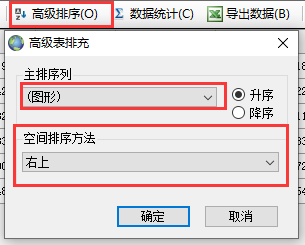

　　16、高级排序，可以进行主次列排序，图斑位置排序

　　　　

　　17、数据统计

　　18、导出数据

　　 　　未完待续...

　　四、程序注册： 程序编写不容易，如果你觉得程序功能很赞请支持作者，点击【关于】，进入关于窗口。 注册程序，点击【注册】,进入注册窗口，复制申请码，添加作者为好友，索取注册码，感谢支持。（注册功能写的比较弱鸡，但还请各位User高抬贵手，多多支持我这个编程爱好者，拜谢！）
