PowerBI实用技巧：轻松打造专业级甘特图

Power BI实用技巧：轻松打造专业级甘特图

大家好，今天我们要一起探索Power BI中一个既实用又强大的功能——制作甘特图。甘特图以其直观展示项目时间线和任务进度的特点，在项目管理中扮演着重要角色，今天将为大家带来两种不同的甘特图制作方式——堆积条形甘特图、第三方视觉对象甘特图。现在，就让我们一起看看如何在Power BI中快速打造出专业级的甘特图吧！

步骤一：准备数据——数据清洗

首先，确保你的数据集中包含以下关键列：

任务名称：用于标识每个任务。

开始日期：任务开始的日期。

结束日期：任务预计完成的日期。

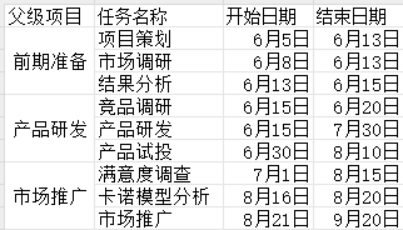

以下图为例：

导入数据，进行数据清洗：

1、添加索引列

2、向下填充父级项目

3、添加自定义列 = Table.AddColumn(重排序的列, "持续天数", each [结束日期]-[开始日期])

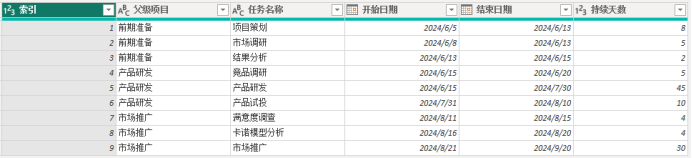

结果输出如下图：

步骤二：数据建模——数据计算

1、新建列计算推进天数

推进天数 = SWITCH(TRUE(),TODAY()-[开始日期].[Date]>[持续天数],[持续天数],AND(TODAY()-[开始日期].[Date]<[持续天数],TODAY()-[开始期].[Date]>0),TODAY()-[开始日期].[Date],TODAY()-[开始日期].[Date]<0,0,BLANK())

上面的公式逻辑是，通过对项目开始日期到今日的日期差与持续天数对比，得出目前推进天数，值得注意的是，计算后的日期差为正数、零、负数，所以需要用条件函数将其转换为合理结果；

2、新建列计算项目进度

项目进度 = [推进天数]/[持续天数]

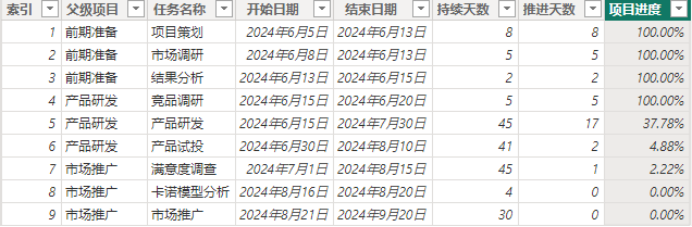

结果输出如下图

步骤三：可视化输出——辅助度量值建立

甘特图制图原理，就是用Y轴区分项目，X轴显示每个项目的日期范围，所以非常适用堆积条形图制作。

首先我们要建立两个度量值，来辅助图表呈现

1、

最早日期 = MINX(ALL('项目管理'),'项目管理'[开始日期])项目起点 = INT(MAX('项目管理'[开始日期])-[最早日期])

这两个度量值的建立是为了让所有条形的起点为最早日期；

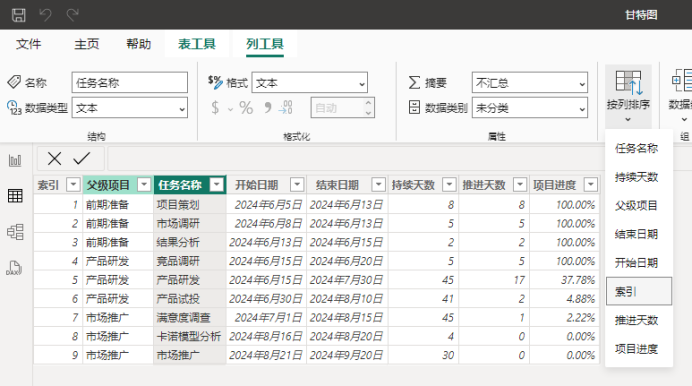

2、导入堆积条形图，Y轴添加项目名称（当添加项目名称后，发现项目名称并未按照事先排列顺序呈现，这时候我们添加的索引就可以发挥其作用了，如图选中任务名称，点击列工具选项卡，按列排序功能，选择索引），

X轴添加项目起点和持续天数，呈现如下图效果：

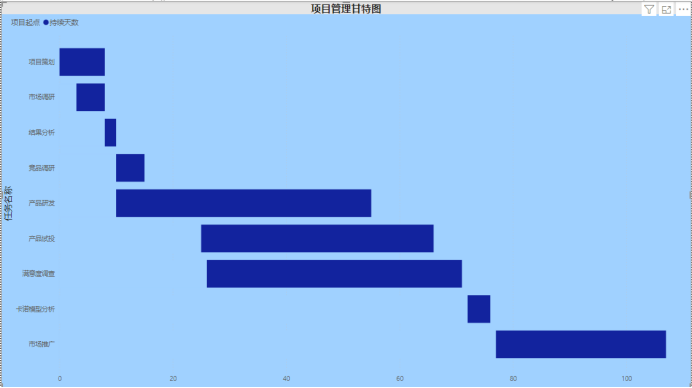

然后将项目起点柱形颜色设置为与背景一致，就得到下图效果

这就形成一个简单甘特图。

为了能够更直观的看出项目进行状态，将把不同的状态用不同的颜色区分出来，我们就需要在添加三个度量值：

推进中 = CALCULATE(SUM('项目管理'[持续天数]),'项目管理'[项目进度]<1&&'项目管理'[项目进度]>0)未开始 = CALCULATE(SUM('项目管理'[持续天数]),'项目管理'[项目进度]=0)已结束 = CALCULATE(SUM('项目管理'[持续天数]),'项目管理'[项目进度]=1)

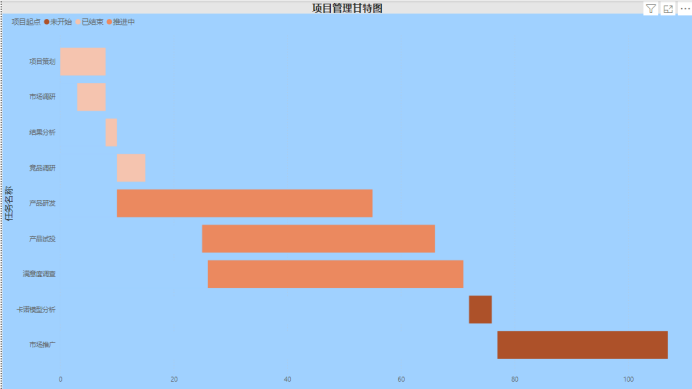

然后将三个度量值添加到X轴，并设置不同颜色就可以的到下图的效果

进阶技巧：

此时虽然图表看起来已经清晰不少，但是无法直观看至今为止的进度，那么如何将日期标识上去呢？这里就用到辅助线功能，首先建立一个度量值：

今日刻度 = INT(TODAY()-[最早日期])

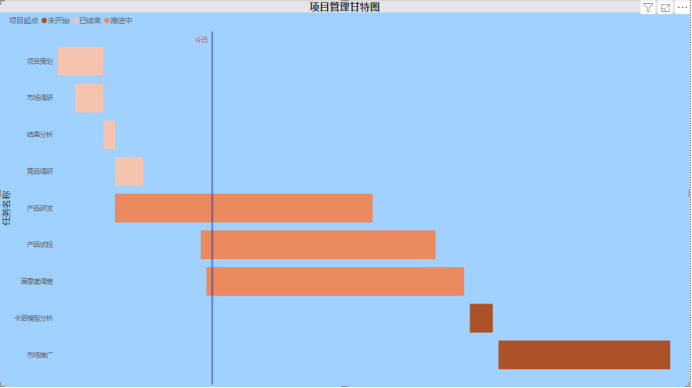

然后用此度量值给图表添加恒定线，并将辅助线名称修改为今日，就可以模拟出今日日期刻度

当然Power BI如此强大，一个甘特图而已，一定要这样繁琐吗？答案是否定的，我们还可以通过第三方图表更轻松更美观的呈现甘特图，下面我们来详细看看第三方图表甘特图的制作方法吧；

步骤一：添加第三方视觉对象Gantt；

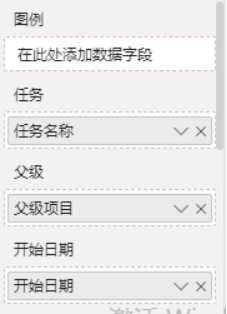

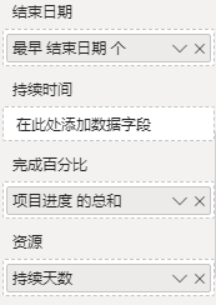

步骤二：如下图添加字段；

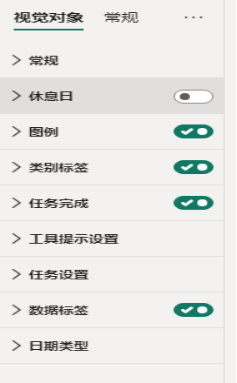

步骤三：如下图设置可视化对象；

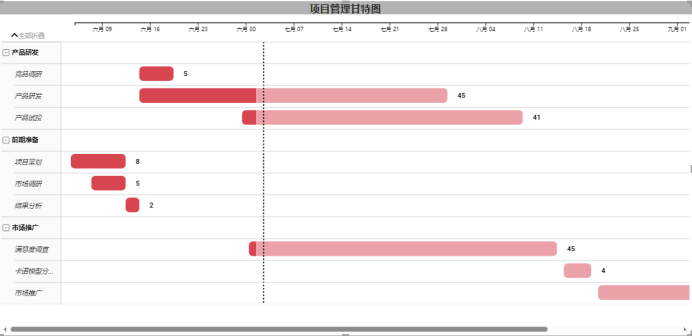

便可得到如下图的甘特图效果

现在，你已经成功在Power BI中制作了一个专业级的甘特图。这个甘特图将帮助你更直观地跟踪项目进度，识别潜在的延误，并做出及时的调整。

希望这个技巧能帮助你在项目管理中更加得心应手！
