1、感知机

感知机（perceptron）是由美国学者Frank Rosennblatt在1957年提出来的，它是神经网络（深度学习）的起源算法，感知机有多个输入信号，一个输出信号。信号只有1、0两种取值。

最简单的两输入感知机的结构：

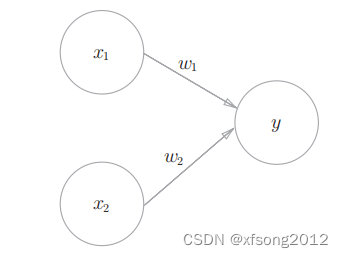

图2.1 单层感知机

其中，符号说明：

$x_{1}$ 、 $x_{2}$ ——输入信号

y——输出信号

$w_{1}$ 、 $w_{2}$ ——权重

$\bigcirc$ ——神经元、节点

根据上图2.1，可以将感知机的输出表示为表达式：

$y=w_{1}x_{1}+w_{2}x_{2}$ （2.1）

根据式2.1计算出来的y的值是介于（0,1）之间的某一个值，而我们希望y的值只取0或者1。所以需要给定一个阈值 $\theta$ 来约定y的值。即：大于阈值 $\theta$ 的为1，小于阈值 $\theta$ 的为0。所以表达式2.1可以修改为：

$y=\left\{\begin{matrix} 1 \, \, \, \, \, \, \, \, \, (w_{1}x_{1}+w_{2}x_{2}>\theta) \\ 0 \, \, \, \, \, \, \,\: (w_{1}x_{1}+w_{2}x_{2}\leqslant \theta) \end{matrix}\right.$ （2.2）

为了考虑通用性，将表达式2.2中的 $\theta$ 更改为-b，并移到左端，变为：

（2.3）

更改后的形式方便后续使用，其中b称为偏置。

2、简单逻辑电路

根据式2.3可以实现基本的逻辑门电路功能。

2.1 与门

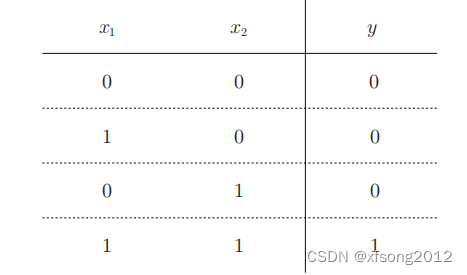

表2.1 与门真值表

从真值表2.1可以看出，只有x全部为1时，y的输出才为1，其余都输出为0。满足表2.1的组合有很多种，比如 $\left ( w_{1} ,w_{2},\theta \right )=\left ( 0.5,0.5,0.7 \right )$ 。

2.2 与非门

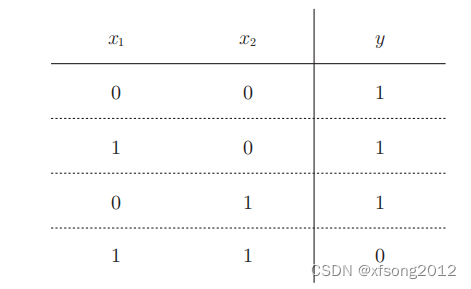

表2.2 与非门的真值表

从与非门的真值表可以看出，和与门刚好相反，当x全是1的时候输出为0，其它输出均为1。

实现方法也很简单，直接将与门的参数全部取反就可以得到与非门。

2.3 或门

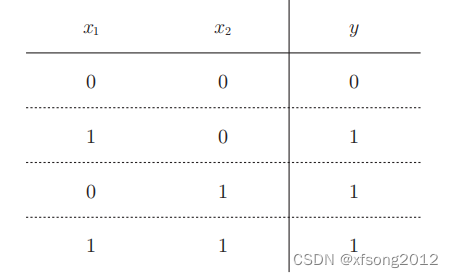

表2.3 或门的真值表

从或门的真值表可以看出，当x全为0时，y的输出为0，其它情况y的输出全为1.

上面提到的三个门电路的python的实现代码：

#与门使用权重和偏置的实现代码
def AND(x1,x2):
    x=np.array([x1,x2])
    w=np.array([0.5,0.5])
    b=-0.7  #加上偏置
    tmp=np.sum(w*x)+b  #最终的表达式
    if tmp<=0:
        return 0
    else:
        return 1


#与非门使用权重和偏置的实现代码

def NAND(x1,x2):
    x=np.array([x1,x2])
    w=np.array([-0.5,-0.5])
    b=0.7
    tmp=np.sum(w*x)+b
    if tmp<=0:
        return 0
    else:
        return 1



#或门使用权重和偏置的实现代码

def OR(x1,x2):
    x=np.array([x1,x2])
    w=np.array([0.5,0.5])
    b=-0.2
    tmp=np.sum(w*x)+b
    if tmp<=0:
        return 0
    else:
        return 1

说明：

偏置b和权重w的作用是不一样的，w是控制输入信号的重要性的参数，w越大说明信号越重要。而偏置是调整神经元被激活的容易程度的参数。比如若b=-0.1，则只要输入信号的加权总和超过0.1，神经元就会被激活；如果b=-20时，则输入信号的加权总和必须超过20，神经元才能被激活。偏置的值决定了神经元被激活的容易程度。

3、感知机的局限性

当使用上面同样的方法实现异或门的时候，发现无法实现。原因是，异或门的图形是非直线的。

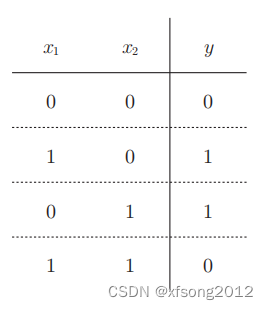

表2.4 异或门的真值表

根据真值表，画出y与x的平面图，如图2.2。由于感知机只能表示由一条直线分割的空间，而异或门是一个非线性的空间，所以用感知机无法分割，但是可以用曲线进行分割如图2.4。

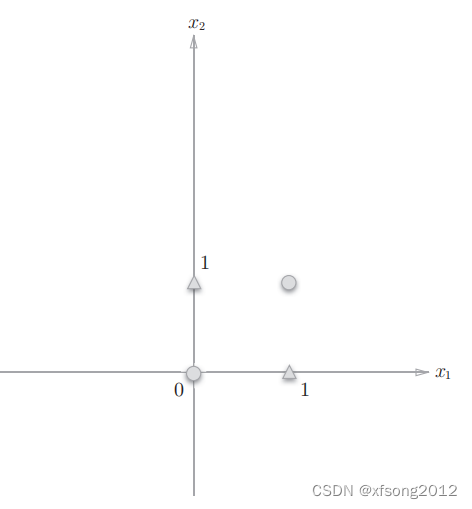

图2.2 异或门的输入输出平面图

图2.3 用感知机分割空间

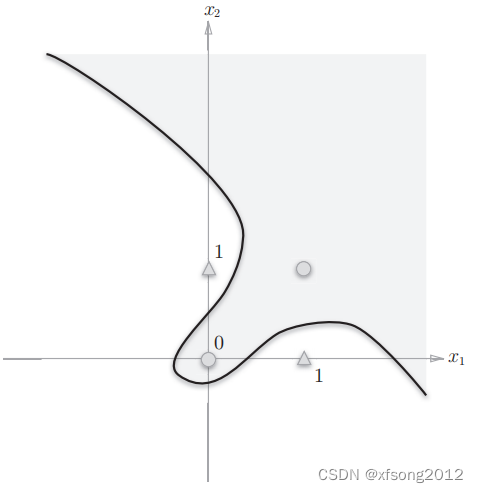

图2.4 用曲线分割空间

4、多层感知机

感知机可以实现叠加层

异或门可以通过与门、与非门和或门来叠加实现。

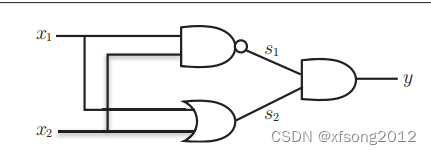

图2.5 叠加门实现异或门

根据上面的门电路叠加实现异或门的真值表如表2.5.

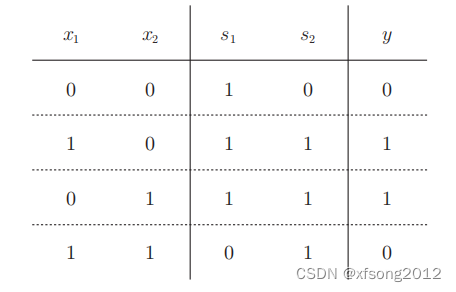

表2.5 叠加门实现异或门真值表

实现也很简单，直接调用基本门电路的函数来实现。

异或门的实现代码：

def XOR(x1,x2):
    s1=NAND(x1,x2)
    s2=OR(x1,x2)
    y=AND(s1,s2)
    return y

print(XOR(0,0))
print(XOR(0,1))
print(XOR(1,0))
print(XOR(1,1))

将图2.5更改为感知机的形状，如图2.6

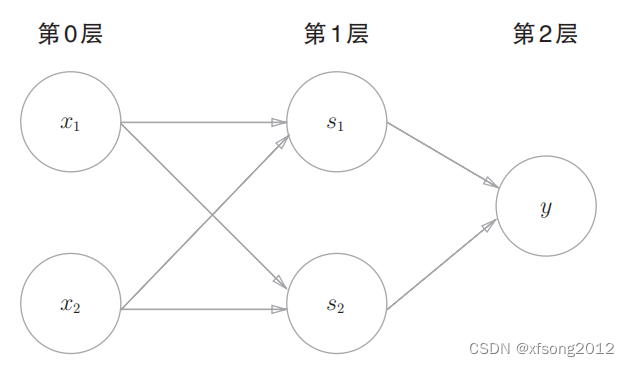

图2.6 用感知机表示异或门

与门、或门是单层感知机，而异或门是2层感知机。叠加了多层的感知机称为多层感知机。

图2.6为三层感知机。也说明，通过加深层可以实现更复杂的功能。

参考资料：《深度学习入门：基于python的理论与实现》
