入门Altium Designer6.9教程

Altium Designer6.9是Protel的升级版，个人觉得也是PCB设计的经典软件中的经典款，许多升级版的内容初学者完全接触不到，所以以6.9版入门PCB设计是最适合不过的。

为了画PCB方便，我们先进行集成库的制作，库建的好，将为我们设计PCB节省大量时间。除了常用的电阻电容之类的元器件，其余建议自己画外观和封装。下面开始集成库的制作。

一．集成库制作

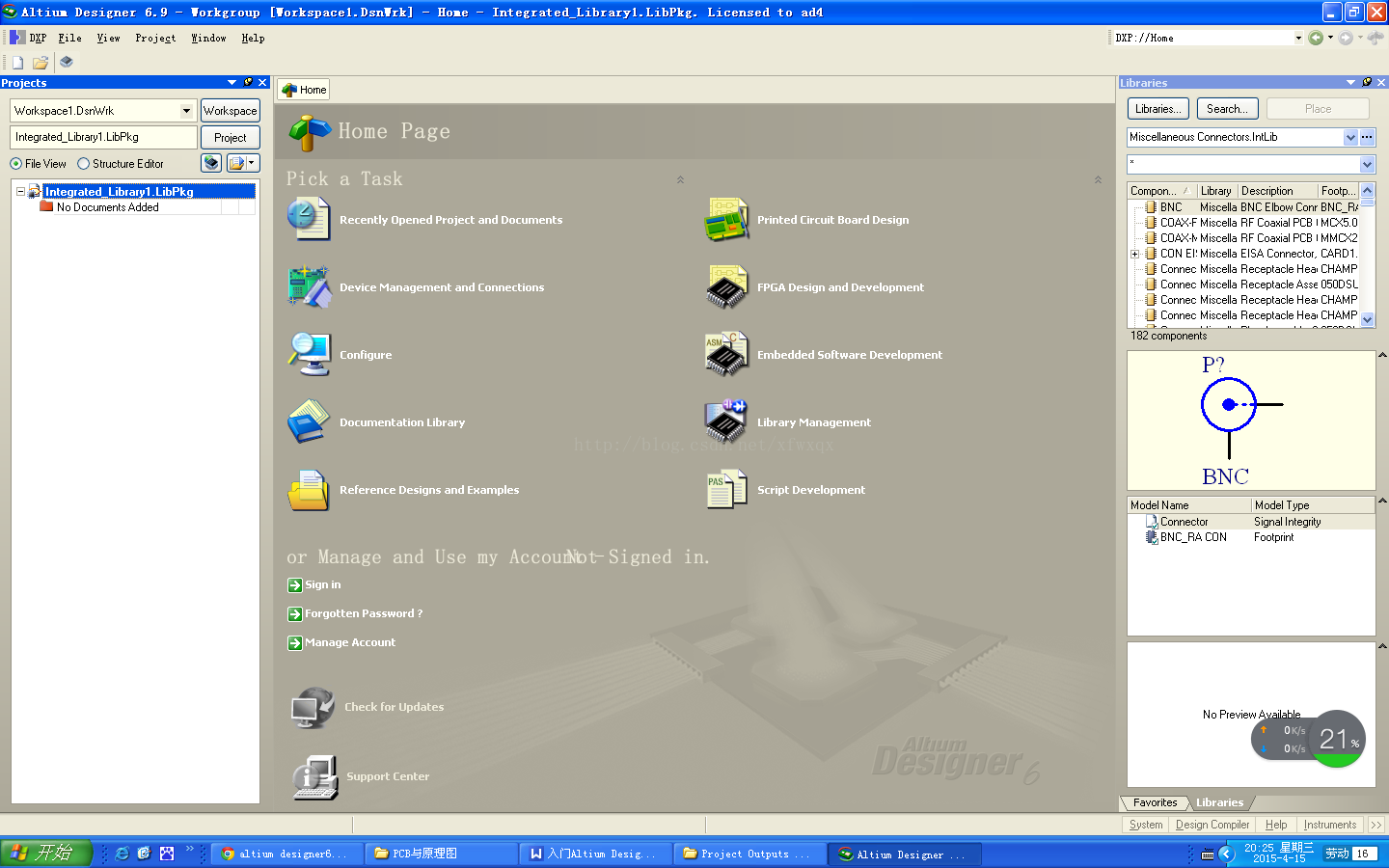

1.创建集成库工程



File -> New -> Project ->Integrated Library,另存为MyIntLib.LibPkg（选中该工程，右键->另存为）。

2.制作原理图库（以一位数码管为例）

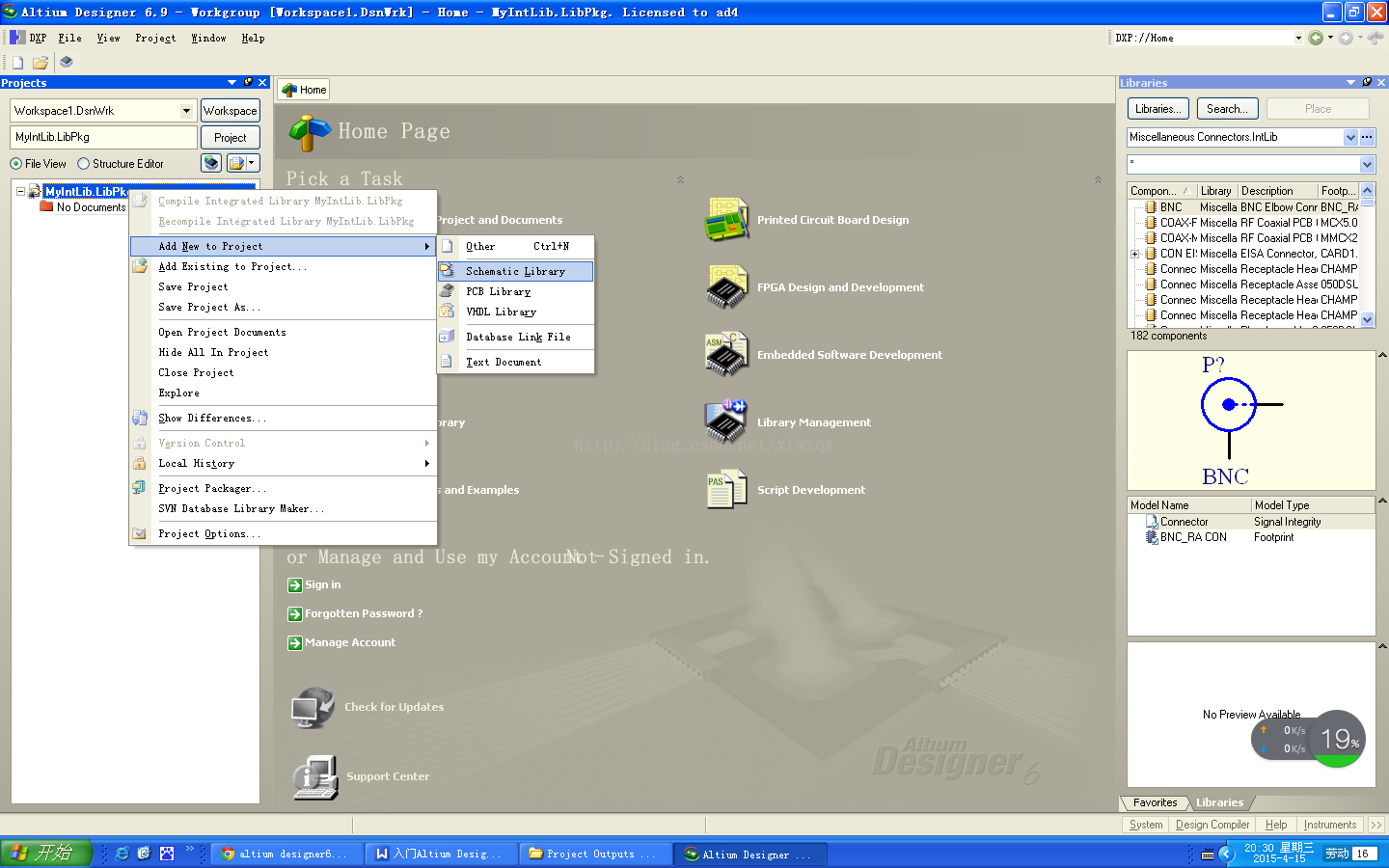

选中该工程，右键添加原理图库到该集成库工程，另存为MySchLib.SchLib.。

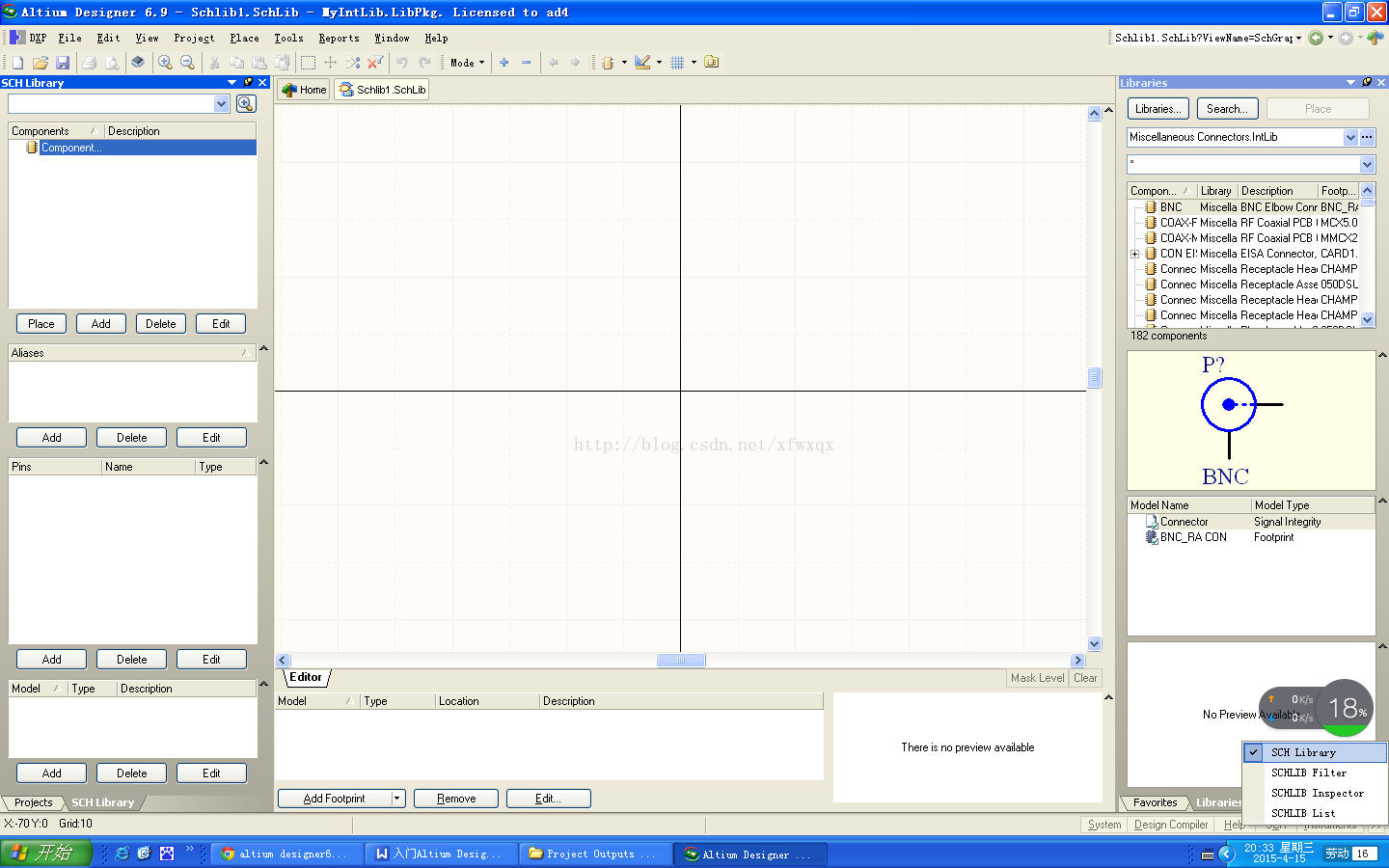

系统右下角灰色地带有个SCH，单击左键->单击左键勾选SCH Library，并将出现的SCH Library矩形框移动到自己满意的位置。



双击SCH Library中的Component，弹出如图所示对话框，输入指定内容。（往原理图库中添加元件，请在SCH Library -> Add）。

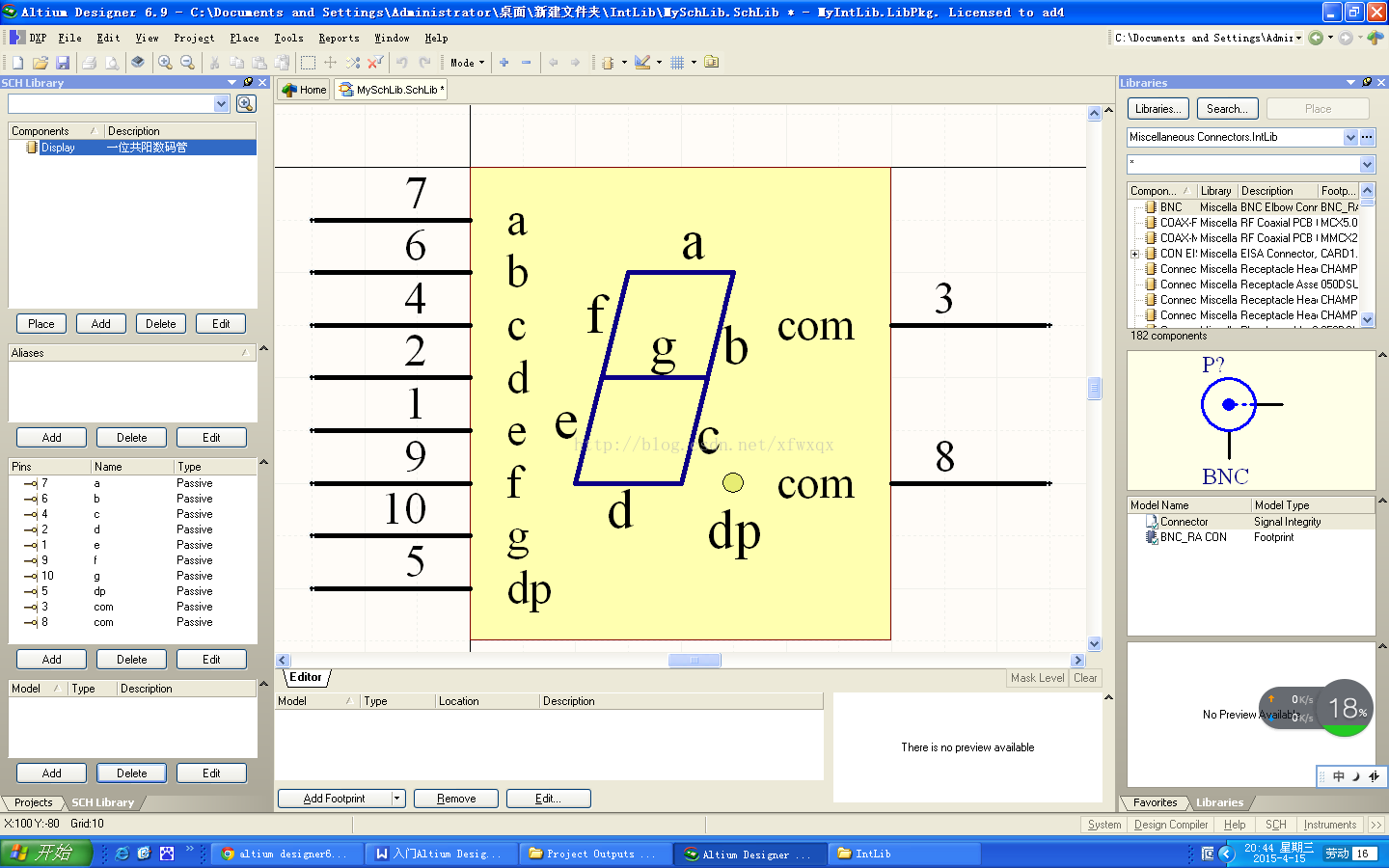

画出如图所示图形，该一位共阳数码管为5101，其余数码管请查看对应芯片手册以保持引脚编号正确。为了画出g下那一横，需要将线条每次移动距离缩小到5mil。

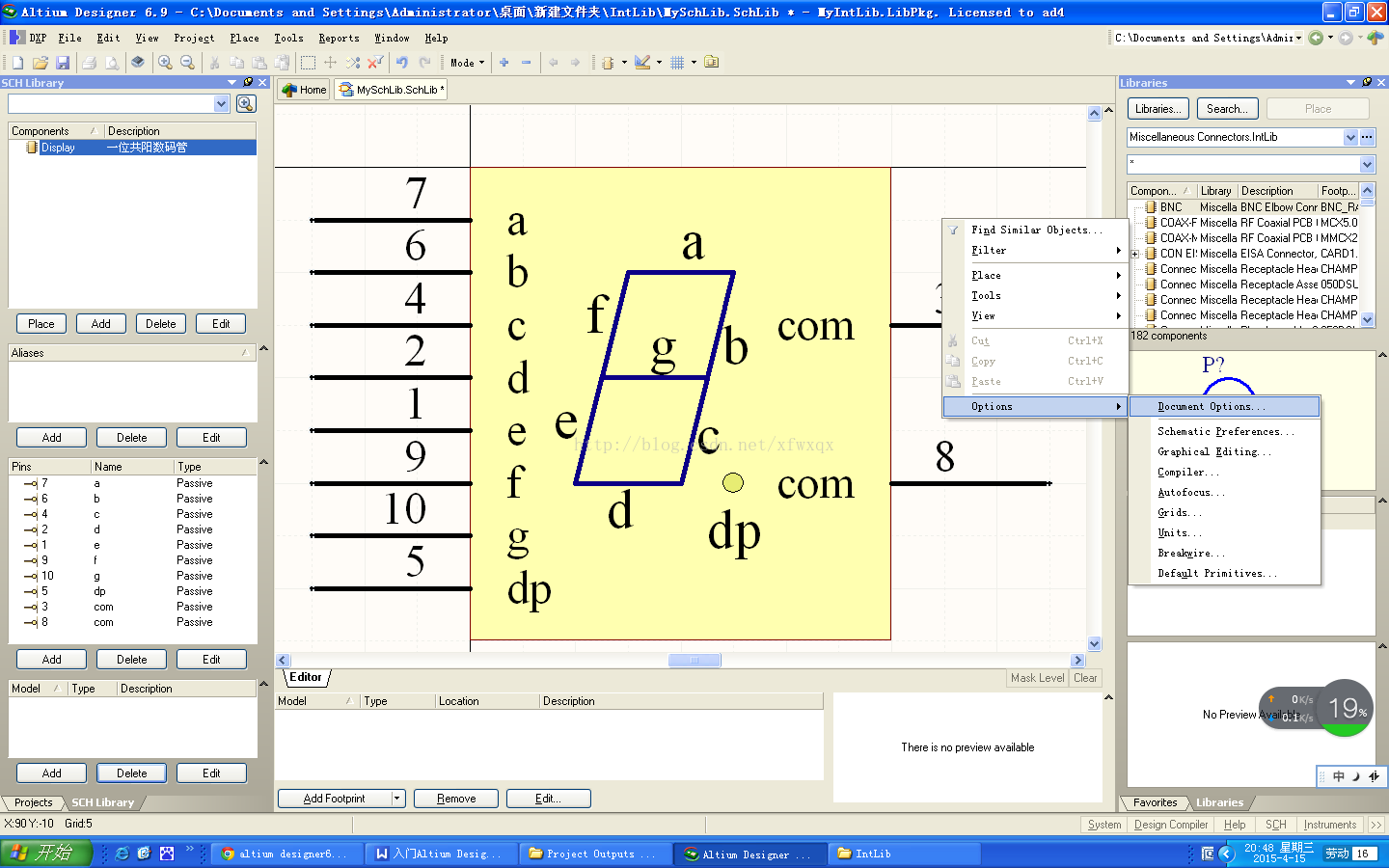

原理图空白处单击右键，选中Document Options，将Snap改为5，这样每次移动间距将变为5mil（默认10mil）。

3.制作PCB库

选中该工程，右键添加PCB库到该集成库工程，另存为MyPcbLib.PcbLib.。

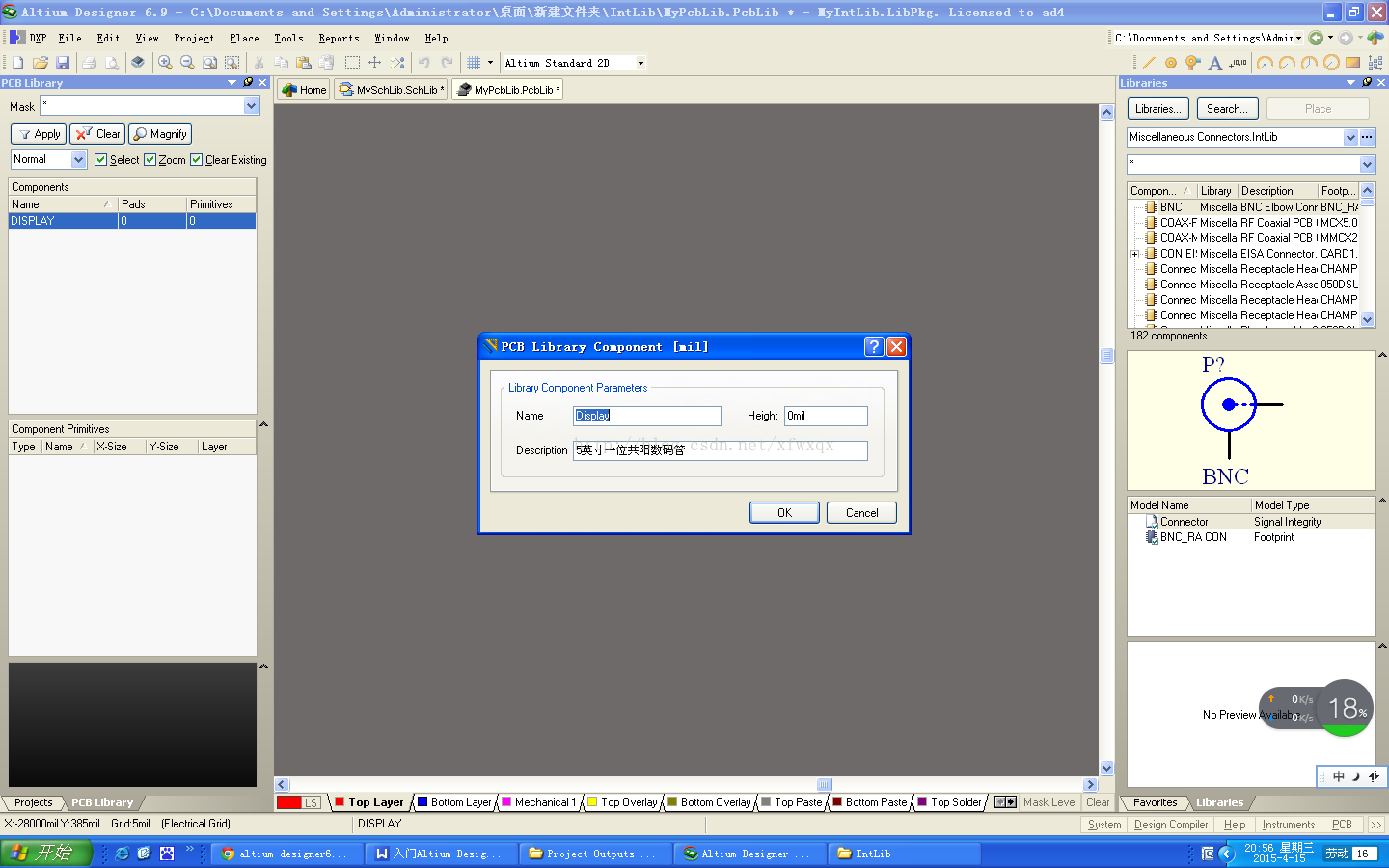

双击PCB Library中的Component，弹出如图所示对话框，输入指定内容。

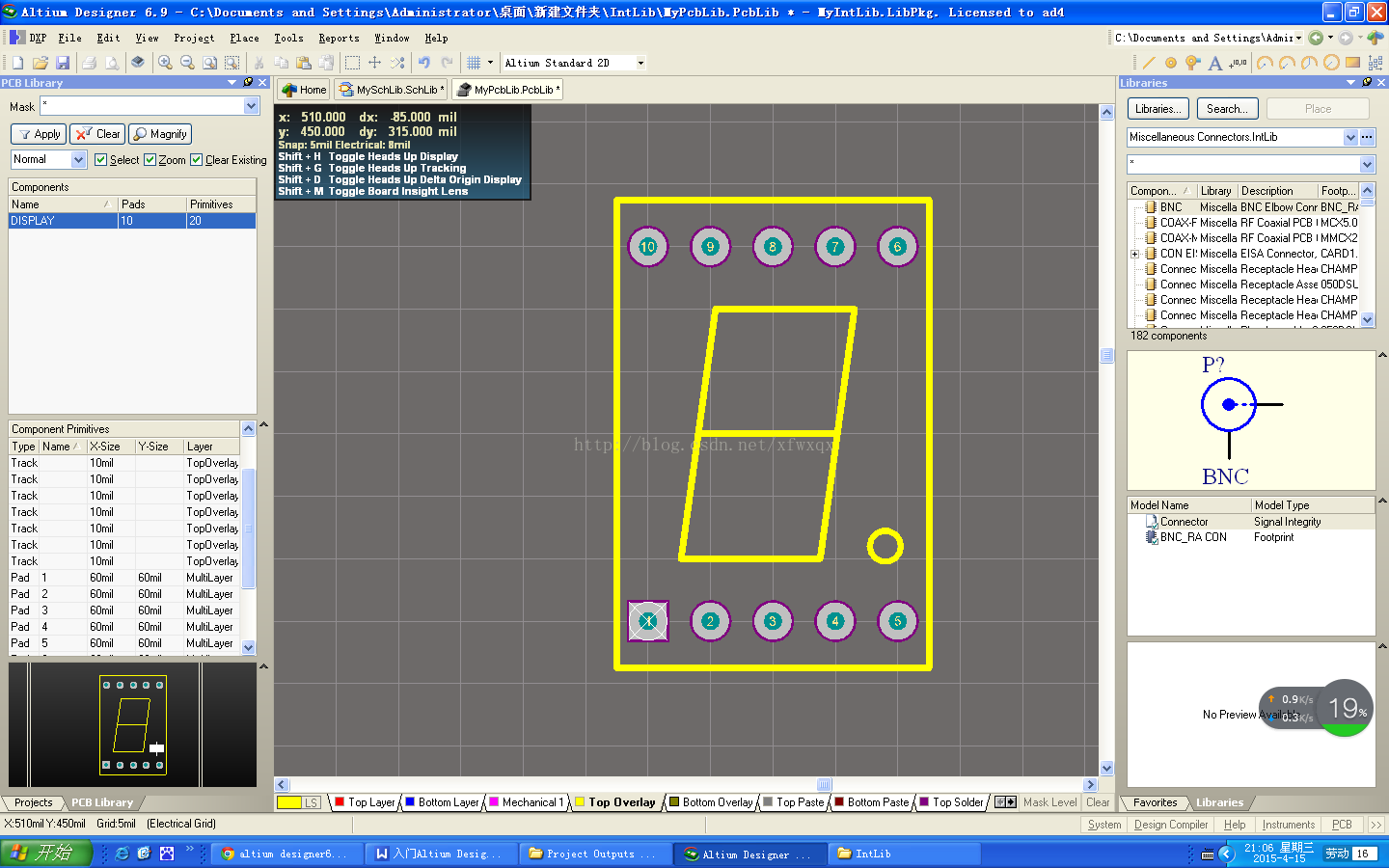

画出如图所示图形。（拉出焊盘，按下Tab键可以修改该焊盘属性，Tab键很重要。画线时同时按Shift+空格，可以切换直线为弧线。）画完保存。



4.给原理图添加封装模型

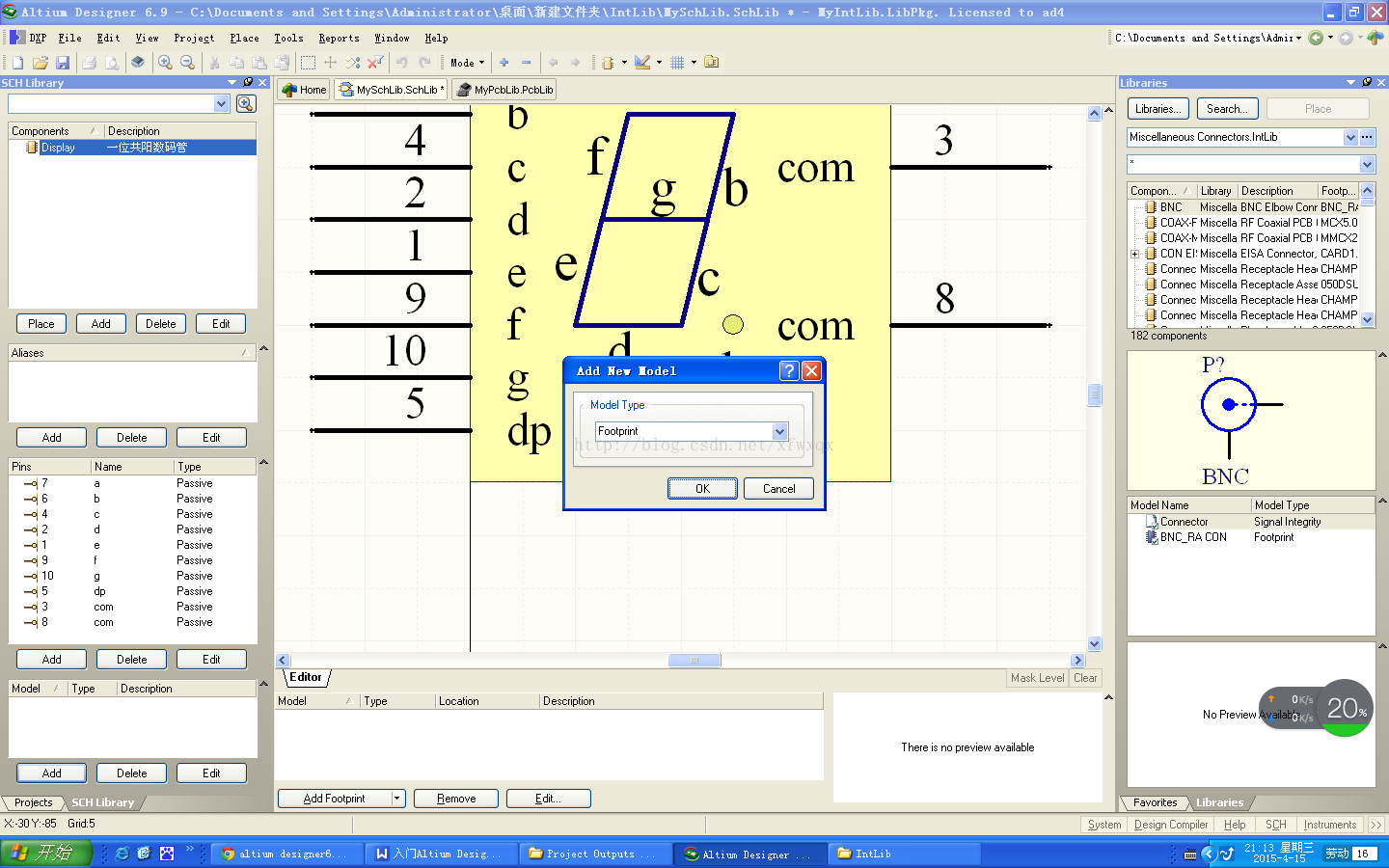

打开原理图库，SCH Library左下角Model添加Footprint模型。

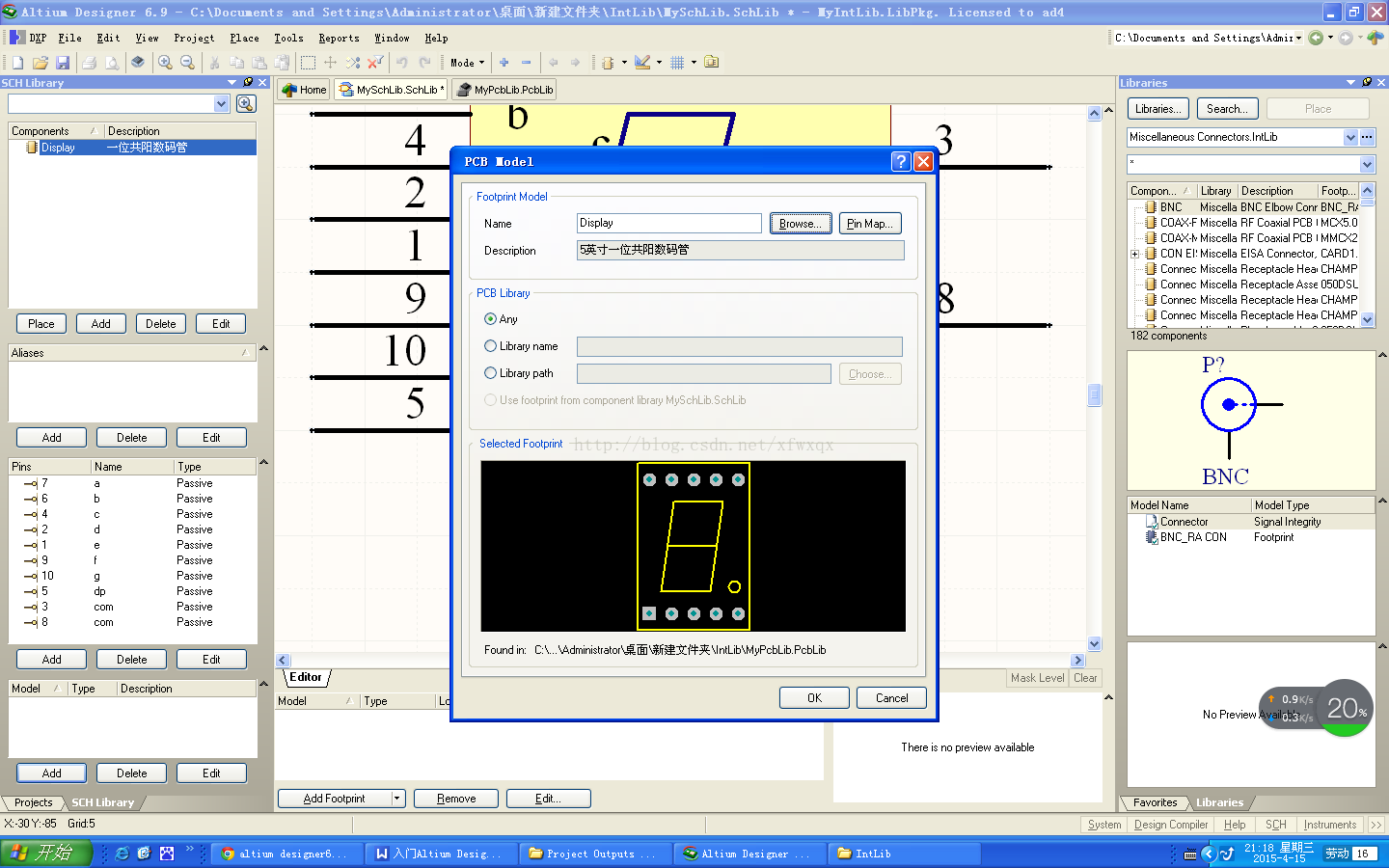

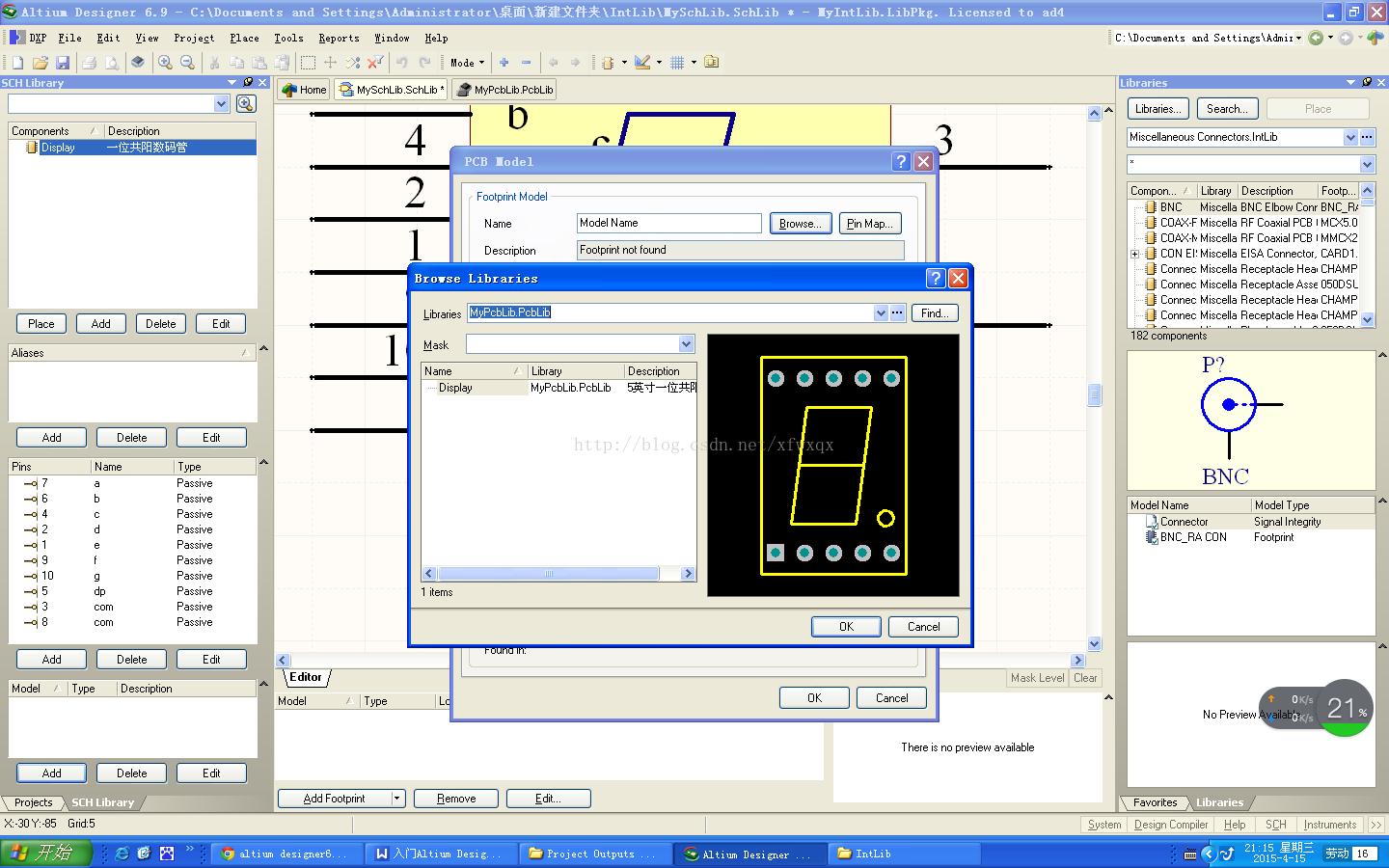

Name中浏览库，找到刚建的MyPcbLib（找不到可以点Find，查找路径），选中Display封装，点击确认，如下图。

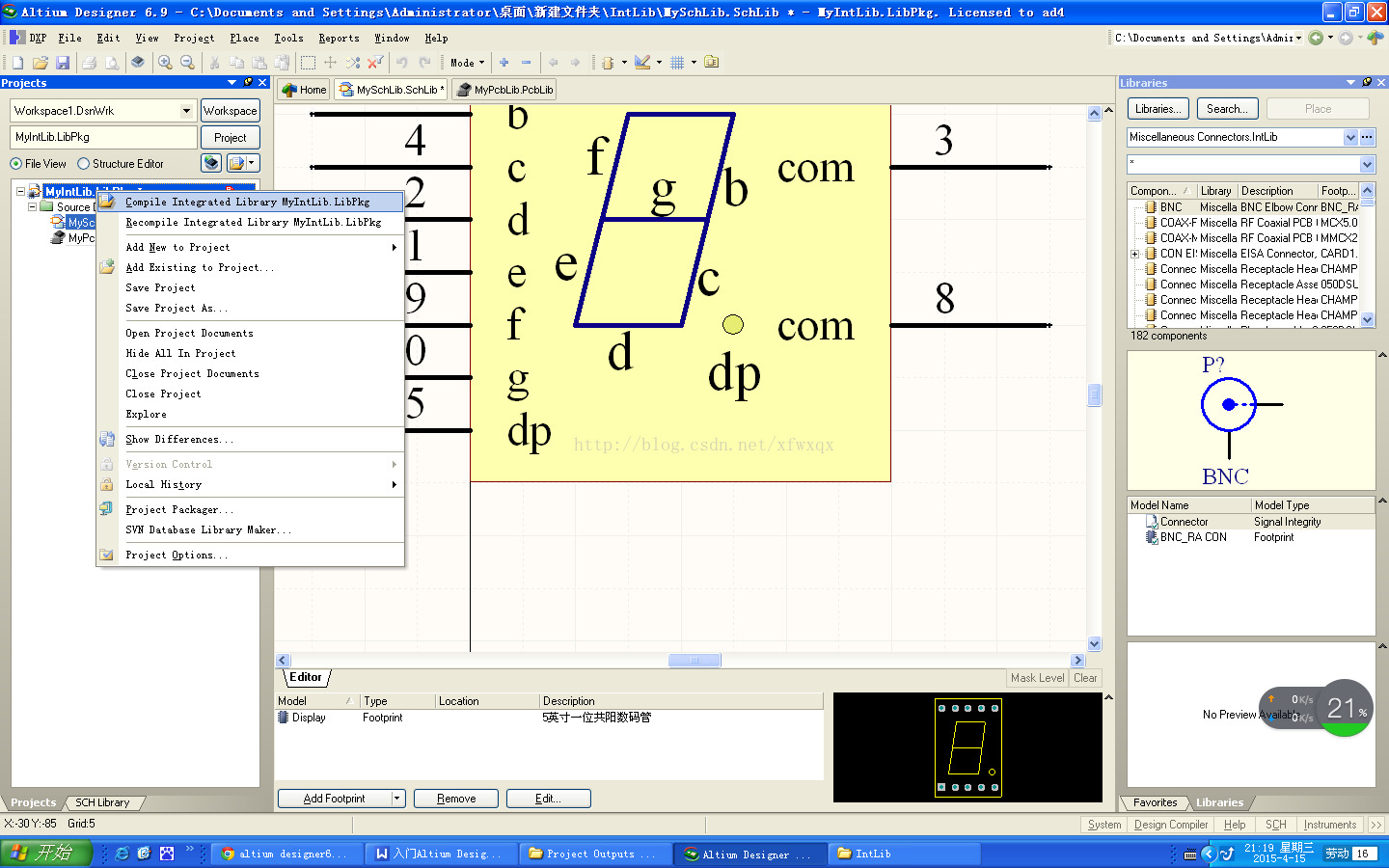

编译集成库，完成集成库制作。



二．PCB设计

1.新建PCB工程，添加原理图与PCB文件

2.绘制原理图

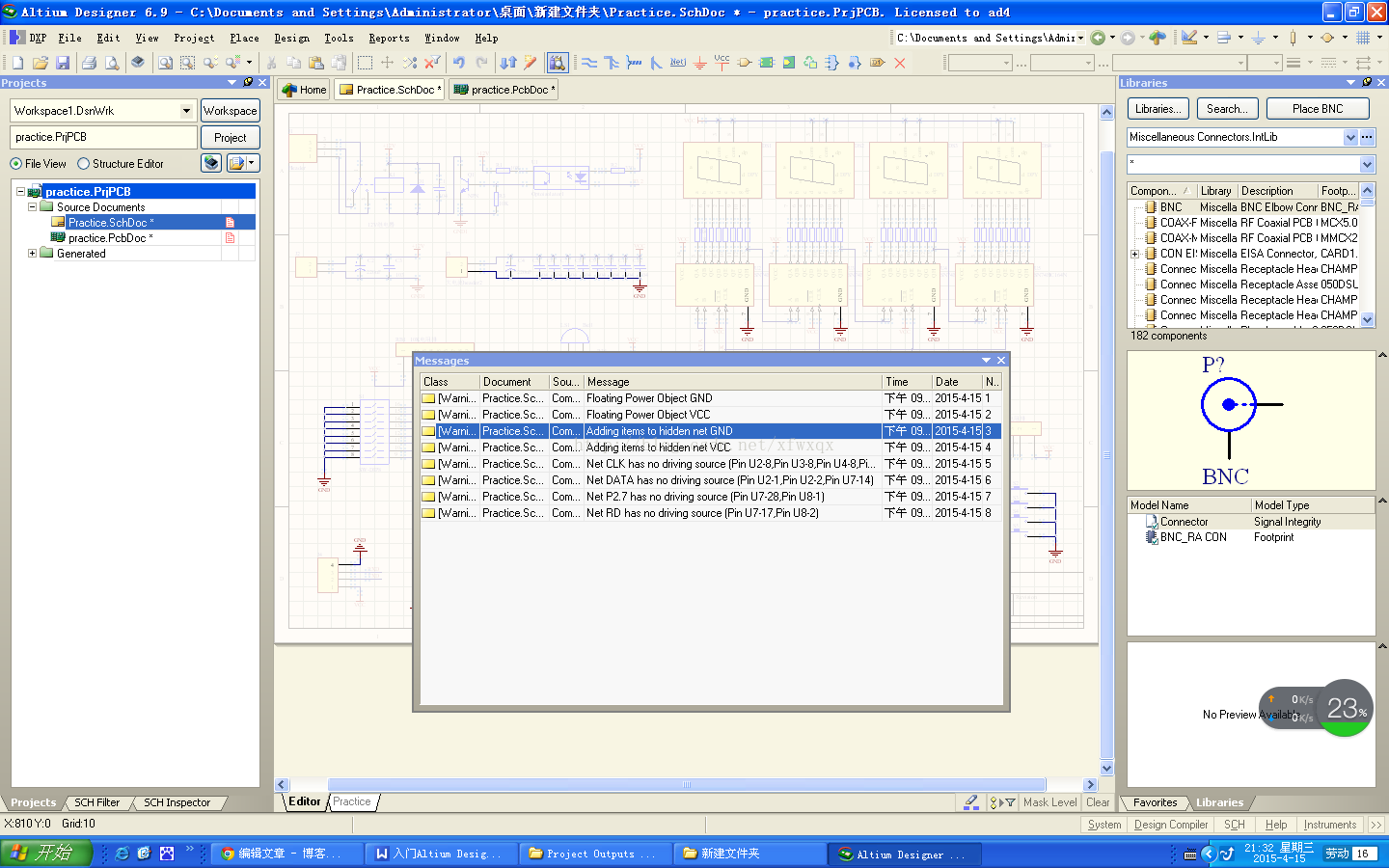

3.进行电气规则检查，输出信息在右下角灰色System中的Message中。若出现下面问题：

Net ... has no diving source.可以Place->Directives->No ERC到制定网络中。

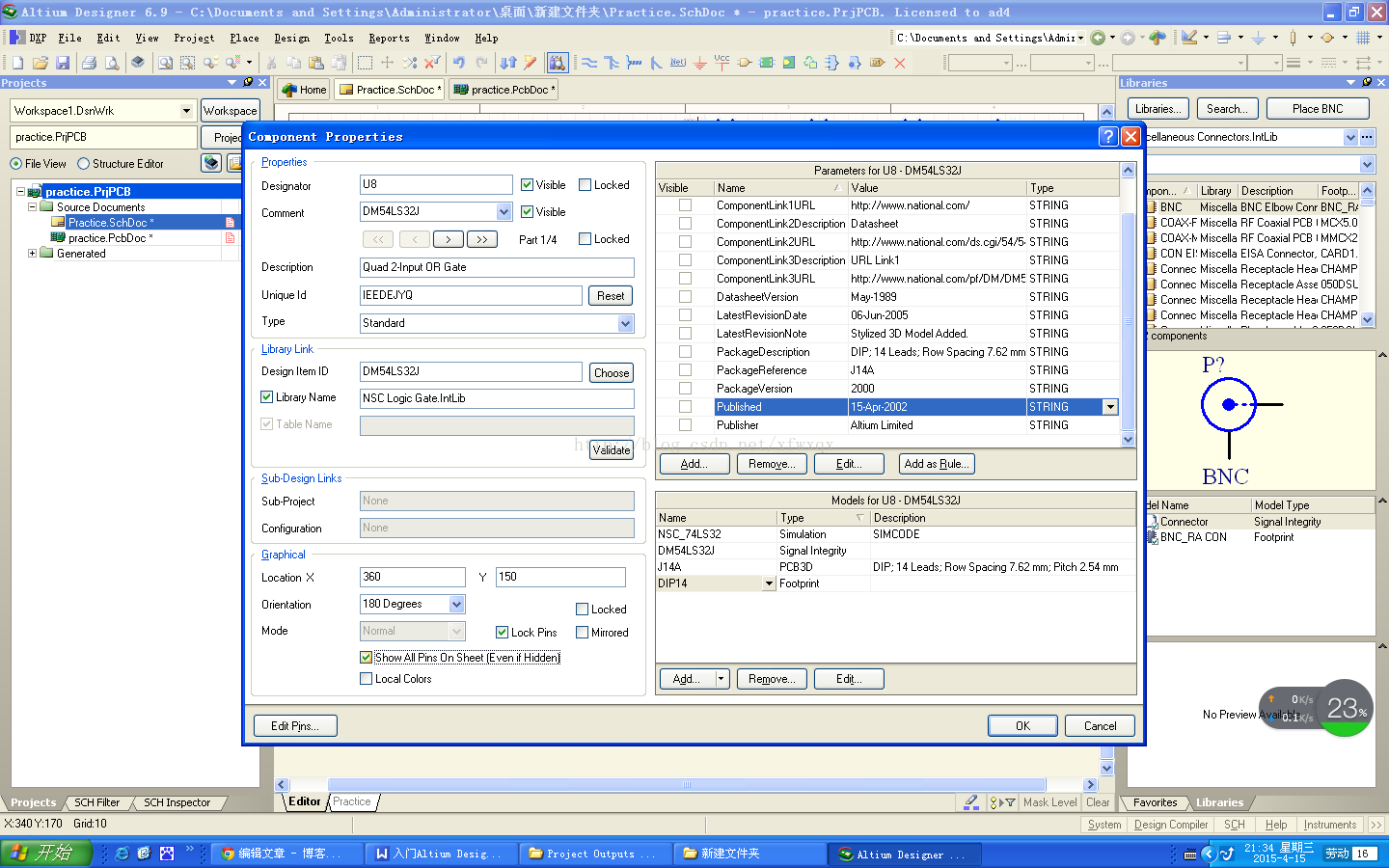

有时我们调用的某个器件原理图中隐藏了VCC和GND，需要我们找出该器件，双击该器件勾选左下角：Show All Pins On Sheet。



4.绘制PCB

规划边界，裁剪板子。Design -> Board Shape -> Redefine Board Shape。

加载网络表。切换原理图编辑环境，Design -> Update PCB Document ...

若遇到封装问题，可以Tools -> Footprint Manager 批量修改封装。

三．常用快捷键

a) Shift + S  单层显示

b) Ctrl + Shift+ 滚轮 切换层（走线时将自动放置焊盘，并切换层）

c) Ctrl + 滚轮  放大缩小

d) Shift+ 滚轮 水平移动

e) Shift+ H  开启或关闭参数显示

f) V + B 翻转板子

g) 选中元件+L  放置元件到反面
