电子钟万年历

基于51单片机的DS12C887电子钟万年历( proteus仿真+程序+讲解视频）

基于51单片机的DS12C887电子钟万年历( proteus仿真+程序+讲解视频）

仿真图proteus 7.8及以上

程序编译器：keil 4/keil 5

编程语言：C语言

设计编号：S0028

主要功能：

结合实际情况，基于51单片机设计一个电子钟万年历。该系统应满足的功能要求为：

DS12C887时钟芯片，LED显示、独立键盘、农历显示、温度显示。

具体功能：

1、采用DS12C887记录日历和时间。

2、通过数码管显示，可以显示新历年月日时分秒，农历和星期，带有温度显示。

3、可以按照实际，通过按键设置日期、时间。

资料下载链接（可点击）：

https://docs.qq.com/doc/DS2d5U3BHSWdCdHJG

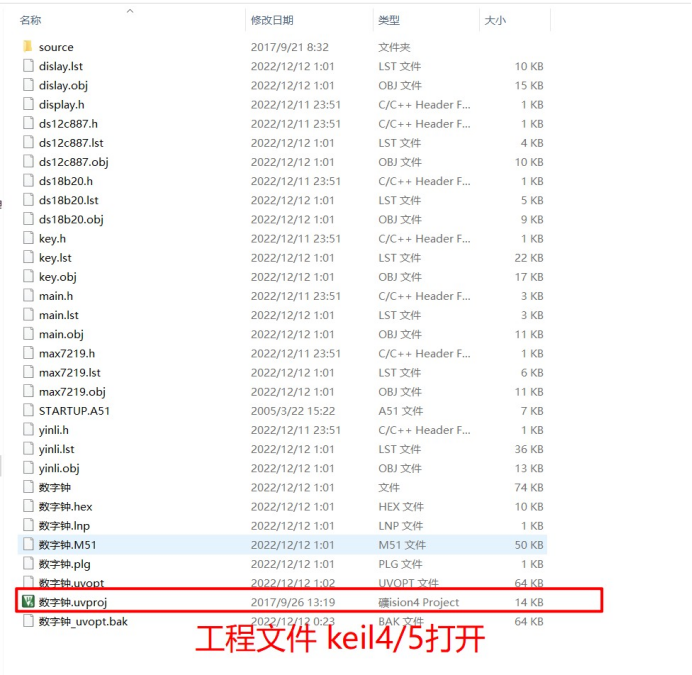

以下为本设计资料展示图：

仿真图

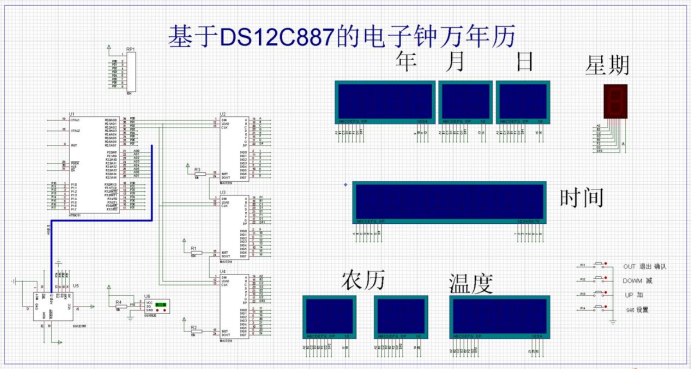

主图

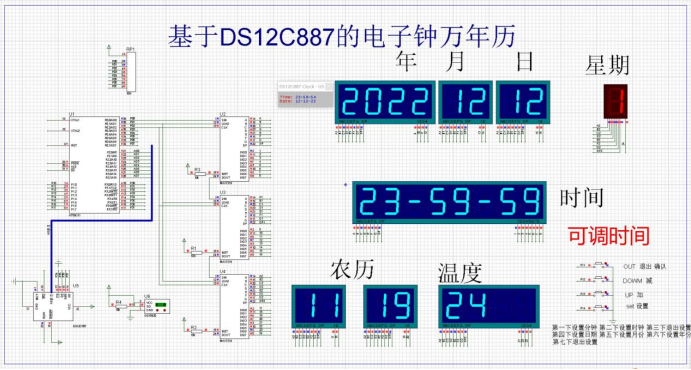

开始仿真

开始显示程序设置的初始时间，三组数码管分别显示年月日，时钟分钟秒、农历日期和温度。可以通过按键调整时间。

设置键按下第一下设置分钟，第二下设置时钟，第三下设置星期，第四下设置日期，第五下设置月份，第六下设置年份，第七下退出设置。通过按键DOWN和按键UP调整数值加减。如果已经调整好日期时间，按OUT按键可以退出设置。

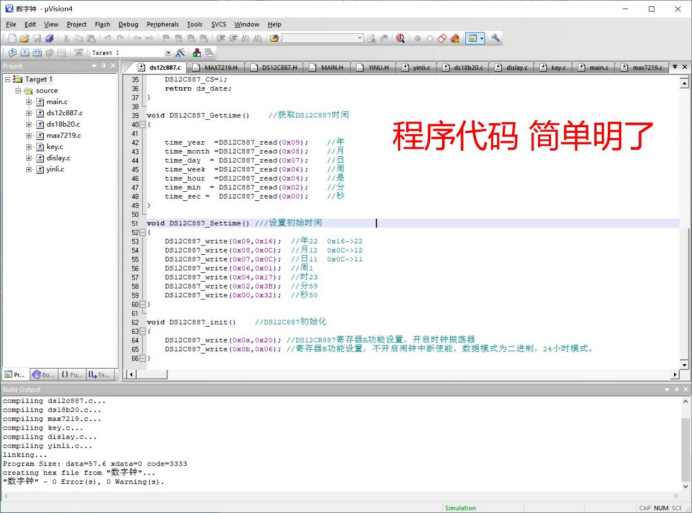

程序（提供源文件源码）：

ds12c887初始化和调用

#include "main.h"
#include "ds12c887.h"



void DS12C887_write(uchar add,uchar dat)  //写
{
	DS12C887_CS=0;
    DS12C887_AS=1;
	DS12C887_DS=1;
	DS12C887_WR=1;
	DS12C887_DATA=add;
	DS12C887_AS=0;
	DS12C887_WR=0;
	DS12C887_DATA=dat;
	DS12C887_WR=1;
	DS12C887_AS=1;
	DS12C887_CS=1;
}

uchar DS12C887_read(uchar add)	//读
{
	uchar ds_date;
	DS12C887_AS=1;
	DS12C887_DS=1;
	DS12C887_WR=1;
	DS12C887_CS=0;
	DS12C887_DATA=add;
	DS12C887_AS=0;
	DS12C887_DS=0;
	DS12C887_DATA=0xff;
	ds_date=DS12C887_DATA;
	DS12C887_DS=1;
	DS12C887_AS=1;
	DS12C887_CS=1;
	return ds_date;
}

void DS12C887_Gettime()	   //获取DS12C887时间
{

	time_year  =DS12C887_read(0x09);	//年
	time_month =DS12C887_read(0x08);	//月
	time_day  = DS12C887_read(0x07);	//日
	time_week  =DS12C887_read(0x06);	//周
	time_hour  =DS12C887_read(0x04);	//是
	time_min  = DS12C887_read(0x02);	//分
	time_sec =  DS12C887_read(0x00);	//秒
}

void DS12C887_Settime() ///设置初始时间
{
	DS12C887_write(0x09,0x16);	//年22	0x16->22
	DS12C887_write(0x08,0x0C);	//月12	0x0C->12
	DS12C887_write(0x07,0x0C);	//日11	0x0B->11
	DS12C887_write(0x06,0x01);	//周1
	DS12C887_write(0x04,0x17);	//时23
	DS12C887_write(0x02,0x3B);	//分59
	DS12C887_write(0x00,0x32);	//秒50
}

void DS12C887_init()	//DS12C887初始化
{
	DS12C887_write(0x0a,0x20); //DS12CR887寄存器A功能设置，开启时钟振荡器
	DS12C887_write(0x0b,0x06); //寄存器B功能设置，不开启闹钟中断使能，数据模式为二进制，24小时模式。
}

阴历计算

 /*
 函数功能:输入BCD阳历数据,输出BCD阴历数据(只允许1901-2099年)
 调用函数示例:Conversion(c_sun,year_sun,month_sun,day_sun)
 如:计算2004年10月16日Conversion(0,0x4,0x10,0x16);
 c_sun,year_sun,month_sun,day_sun均为BCD数据,c_sun为世纪标志位,c_sun=0为21世
 纪,c_sun=1为19世纪
 调用函数后,原有数据不变,读c_moon,year_moon,month_moon,day_moon得出阴历BCD数据
 */

 /*子函数,用于读取数据表中农历月的大月或小月,如果该月为大返回1,为小返回0*/
// /* static*/ unsigned char /*bit*/ get_moon_day(uchar month_p,uint table_addr)
//   {
//   uchar temp;
//       switch (month_p){
//           case 1:{temp=year_code[table_addr]&0x08;
//                if (temp==0)return(0);else return(1);}
//           case 2:{temp=year_code[table_addr]&0x04;
//                if (temp==0)return(0);else return(1);}
//           case 3:{temp=year_code[table_addr]&0x02;
//                if (temp==0)return(0);else return(1);}
//           case 4:{temp=year_code[table_addr]&0x01;
//                if (temp==0)return(0);else return(1);}
//           case 5:{temp=year_code[table_addr+1]&0x80;
//                if (temp==0) return(0);else return(1);}
//           case 6:{temp=year_code[table_addr+1]&0x40;
//                if (temp==0)return(0);else return(1);}
//           case 7:{temp=year_code[table_addr+1]&0x20;
//                if (temp==0)return(0);else return(1);}
//           case 8:{temp=year_code[table_addr+1]&0x10;
//                if (temp==0)return(0);else return(1);}
//           case 9:{temp=year_code[table_addr+1]&0x08;
//                if (temp==0)return(0);else return(1);}
//           case 10:{temp=year_code[table_addr+1]&0x04;
//                if (temp==0)return(0);else return(1);}
//           case 11:{temp=year_code[table_addr+1]&0x02;
//                if (temp==0)return(0);else return(1);}
//           case 12:{temp=year_code[table_addr+1]&0x01;
//                if (temp==0)return(0);else return(1);}
//           case 13:{temp=year_code[table_addr+2]&0x80;
//                if (temp==0)return(0);else return(1);}
//       }
//	 return(0);
//   }


/*月份数据表-----------------------------------------------------------------------------*/
static unsigned char  code day_code1[9]={0x0,0x1f,0x3b,0x5a,0x78,0x97,0xb5,0xd4,0xf3};
static unsigned short code day_code2[3]={0x111,0x130,0x14e};

/*子函数,用于读取数据表中农历月的大月或小月,如果该月为大返回1,为小返回0------------------*/
static unsigned char get_moon_day(unsigned char month_p,unsigned short table_addr)
{
	switch (month_p)
	{
		case 1:
			if((year_code[table_addr]&0x08)==0)		return(0);
			else 									return(1);
		case 2:
			if((year_code[table_addr]&0x04)==0)		return(0);
			else 									return(1);
		case 3:
			if((year_code[table_addr]&0x02)==0)		return(0);
			else 									return(1);
		case 4:
			if((year_code[table_addr]&0x01)==0)		return(0);
			else 								    return(1);
		case 5:
			if((year_code[table_addr+1]&0x80)==0)	return(0);
			else 									return(1);
		case 6:
			if((year_code[table_addr+1]&0x40)==0)	return(0);
			else 									return(1);
		case 7:
			if((year_code[table_addr+1]&0x20)==0)	return(0);
			else 									return(1);
		case 8:
			if((year_code[table_addr+1]&0x10)==0)	return(0);
			else 									return(1);
		case 9:
			if((year_code[table_addr+1]&0x08)==0)	return(0);
			else 									return(1);
		case 10:
			if((year_code[table_addr+1]&0x04)==0)	return(0);
			else 									return(1);
		case 11:
			if((year_code[table_addr+1]&0x02)==0)	return(0);
			else 									return(1);
		case 12:
			if((year_code[table_addr+1]&0x01)==0)	return(0);
			else 									return(1);
		case 13:
			if((year_code[table_addr+2]&0x80)==0)	return(0);
			else 									return(1);
	}
	return(0);
}



  /*
  函数功能:输入BCD阳历数据,输出BCD阴历数据(只允许1901-2099年)
  调用函数示例:Conversion(c_sun,year_sun,month_sun,day_sun)
  如:计算2004年10月16日Conversion(0,0x4,0x10,0x16);
  c_sun,year_sun,month_sun,day_sun均为BCD数据,c_sun为世纪标志位,c_sun=0为21世
  纪,c_sun=1为19世纪
  调用函数后,原有数据不变,读c_moon,year_moon,month_moon,day_moon得出阴历BCD数据
  */

 void Conversion(bit c,uchar year,uchar month,uchar day)
 {                         //c=0 为21世纪,c=1 为19世纪 输入输出数据均为BCD数据
//     uchar c_moon,year_moon,month_moon,day_moon;
	 uchar temp1,temp2,temp3,month_p;
     uint temp4,table_addr;
     bit flag2,flag_y;
//     temp1=year/16;   //BCD->hex 先把数据转换为十六进制   这段要屏蔽掉，不然数码管显示乱码
//     temp2=year%16;
//     year=temp1*10+temp2;
//     temp1=month/16;
//     temp2=month%16;
//     month=temp1*10+temp2;
//     temp1=day/16;
//     temp2=day%16;
//     day=temp1*10+temp2;
     //定位数据表地址
   if(c==0)
  {
      table_addr=(year+0x64-1)*0x3;
  }
   else
  {
     table_addr=(year-1)*0x3;
  }
     //定位数据表地址完成
     //取当年春节所在的公历月份
     temp1=year_code[table_addr+2]&0x60;
     temp1=_cror_(temp1,5);
     //取当年春节所在的公历月份完成
     //取当年春节所在的公历日
     temp2=year_code[table_addr+2]&0x1f;
     //取当年春节所在的公历日完成
     // 计算当年春年离当年元旦的天数,春节只会在公历1月或2月
     if(temp1==0x1)
  {
         temp3=temp2-1;
     }
     else
  {
         temp3=temp2+0x1f-1;
     }
     // 计算当年春年离当年元旦的天数完成
     //计算公历日离当年元旦的天数,为了减少运算,用了两个表
     //day_code1[9],day_code2[3]
     //如果公历月在九月或前,天数会少于0xff,用表day_code1[9],
     //在九月后,天数大于0xff,用表day_code2[3]
     //如输入公历日为8月10日,则公历日离元旦天数为day_code1[8-1]+10-1
     //如输入公历日为11月10日,则公历日离元旦天数为day_code2[11-10]+10-1
     if (month<10)
  {
         temp4=day_code1[month-1]+day-1;
     }
     else
  {
         temp4=day_code2[month-10]+day-1;
     }

  if ((month>0x2)&&(year%0x4==0))
  {
 //如果公历月大于2月并且该年的2月为闰月,天数加1
         temp4+=1;
     }
     //计算公历日离当年元旦的天数完成
     //判断公历日在春节前还是春节后
     if (temp4>=temp3){ //公历日在春节后或就是春节当日使用下面代码进行运算
         temp4-=temp3;
         month=0x1;
         month_p=0x1;  //month_p为月份指向,公历日在春节前或就是春节当日month_p指向首月
         flag2=get_moon_day(month_p,table_addr);
 //检查该农历月为大小还是小月,大月返回1,小月返回0
         flag_y=0;
         if(flag2==0)temp1=0x1d; //小月29天
         else temp1=0x1e; //大小30天
         temp2=year_code[table_addr]&0xf0;
         temp2=_cror_(temp2,4);  //从数据表中取该年的闰月月份,如为0则该年无闰月
         while(temp4>=temp1){
             temp4-=temp1;
             month_p+=1;
             if(month==temp2){
             flag_y=~flag_y;
             if(flag_y==0)month+=1;
             }
             else month+=1;
             flag2=get_moon_day(month_p,table_addr);
             if(flag2==0)temp1=0x1d;
             else temp1=0x1e;
         }
         day=temp4+1;
     }
     else{  //公历日在春节前使用下面代码进行运算
         temp3-=temp4;
         if (year==0x0){year=0x63;c=1;}
         else year-=1;
         table_addr-=0x3;
         month=0xc;
         temp2=year_code[table_addr]&0xf0;
         temp2=_cror_(temp2,4);
         if (temp2==0)month_p=0xc;
         else month_p=0xd; //
         /*
         month_p为月份指向,如果当年有闰月,一年有十三个月,月指向13,
 无闰月指向12
         */
         flag_y=0;
         flag2=get_moon_day(month_p,table_addr);
         if(flag2==0)temp1=0x1d;
         else temp1=0x1e;
         while(temp3>temp1){
             temp3-=temp1;
             month_p-=1;
             if(flag_y==0)month-=1;
             if(month==temp2)flag_y=~flag_y;
             flag2=get_moon_day(month_p,table_addr);
             if(flag2==0)temp1=0x1d;
             else temp1=0x1e;
          }
         day=temp1-temp3+1;
     }
//     c_moon=c;                 //HEX->BCD ,运算结束后,把数据转换为BCD数据
//     temp1=year/10;
//     temp1=_crol_(temp1,4);
//     temp2=year%10;
//     year_moon=temp1|temp2;
//     temp1=month/10;
//     temp1=_crol_(temp1,4);
//     temp2=month%10;
//     month_moon=temp1|temp2;
//     temp1=day/10;
//     temp1=_crol_(temp1,4);
//     temp2=day%10;
//     day_moon=temp1|temp2;


	c_moon=c;
	year_moon=year;
	month_moon=month;
	day_moon=day;


}
