一、前言；

• 网上留言抨击从来不是一天两天的事情，为此霍建华退出微博是情有可原的，因为水军太多了！男人大丈夫，不拘小节，做自己的事情，让别人说去吧。好了，从去年自学前端知识H5+css+js，从上个星期给大家带来的服务器搭建，今天有幸给大家带来我的小项目，对于学习微信小程序控制智能硬件（包括esp8266）的原理与过程，我觉得对你有一定的启发！
• 再次声明：到目前（2018/11/28）为止，微信小程序不支持给智能设备配网！ 微信仅仅支持微信公众号给智能设备配网！

---

二、准备材料；

• ①：智能硬件esp8266最小系统一个，LED一个，2个轻触开关，杜邦线若干；
• ②：在微信公众平台：https://mp.weixin.qq.com 注册个人微信小程序 ， 下载开发者工具点我下载。
• ③：服务器要求支持wss即websocket+ssl，而且该端口必须是443，为了大家方便，我这里教大家怎么接入百度天工服务器，因为百度天工已经支持微信小程序了！当然了，你可以看我第一篇怎么搭建属于自己域名的微信小程序MQTT服务器，用自己的服务器作为桥梁也行！看业务需要！

---

三、通讯原理以及如何拟定通讯协议；

• 注意角色：（设备 --> esp8266，设备商云 --> 服务器，微信客户端 --> 微信小程序）：
• 先上图，也请认真观看上图，这是我本篇实现的控制过程，也是我想到的控制过程，哈哈！
• 概述：
  • ①：服务器我们不用微信硬件云，而是我们自己的服务器，上位机就是微信客户端，我们是在微信的环境下开发的，也就避免不了和微信打交道，避免不了要遵循微信开发的规范！所以要有一定的前端开发知识哦！也就是H5+css+javaSrcipt，微信的小程序开发和这个非常相似！如果想入门微信小程序开发，自己可以去琢磨！
  • ②：设备商云也就是我们的服务器，仅仅做一个中转信号处理，不做任何的消息存储和分析哈！
  • ③：通讯过程是 esp8266上报消息到服务器，服务器转发消息到微信小程序！反过来，微信小程序控制下发，先发送消息到服务器，然后到esp8266！
  • ④：既然服务器仅仅是一个中转信号处理，那么我们的微信小程序和esp8266的通讯协议，自己拟定就好，下面是我拟定的，也是本文项目的协议！

---

• 微信小程序下发控制的通讯协议：

主题	发送端	接收端	消息（JSON格式）	消息含义
/light/deviceOut	微信小程序	esp8266	“{“change”:“power”,“value”:true}”	开灯
			“{“change”:“power”,“value”:“false”}”	关灯
			“{“change”:“pwm”,“value”:50}”	调节亮度：value为亮度值 ，范围 [0，100]
			“{“change”:“query”,“value”:0}”	微信小程序主动请求最新状态

• esp8266上报同步的通讯协议：

主题	发送端	接收端	消息（JSON格式）	消息含义
/light/deviceIn	esp8266	微信小程序	“{“power”:“false”,“brightNess”:50}”	power为灯的状态，brightNess是亮度值，范围 [0，100]

---

四、开始服务器准备；

---

• 对于服务器的搭建，一直都是我们嵌入式开发攻城狮的弊病，因为我们确实不懂怎么弄服务器开发！呵呵！好，那么我带大家用百度天工服务器去搭建我们的微信小程序MQTT硬件服务器！还是啰嗦一句，如果您有自己的服务器，那么这个章节可以不看！

---

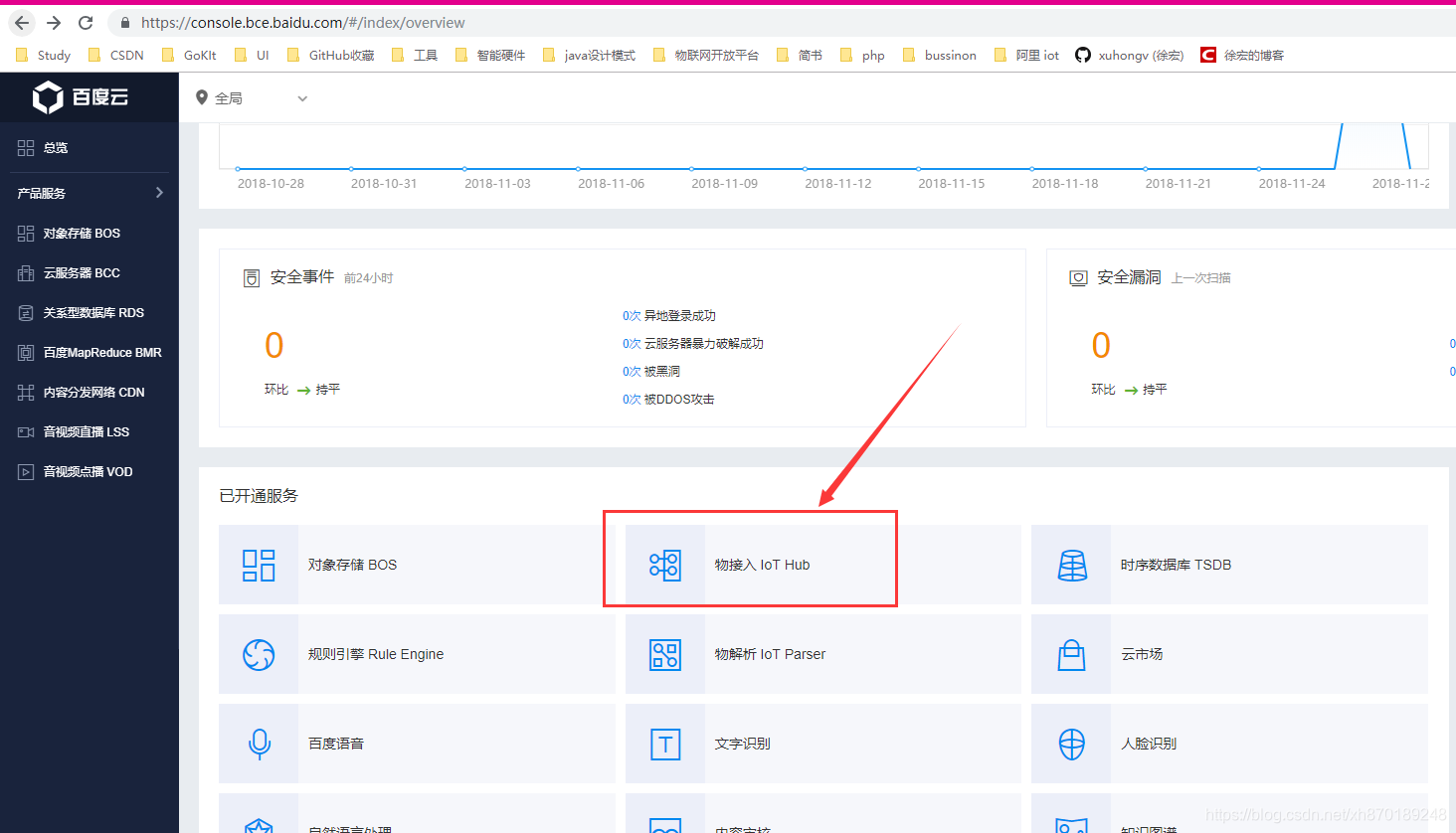

第一步：在百度云：https://console.bce.baidu.com 注册账号，找到 物接入 loT Hub。

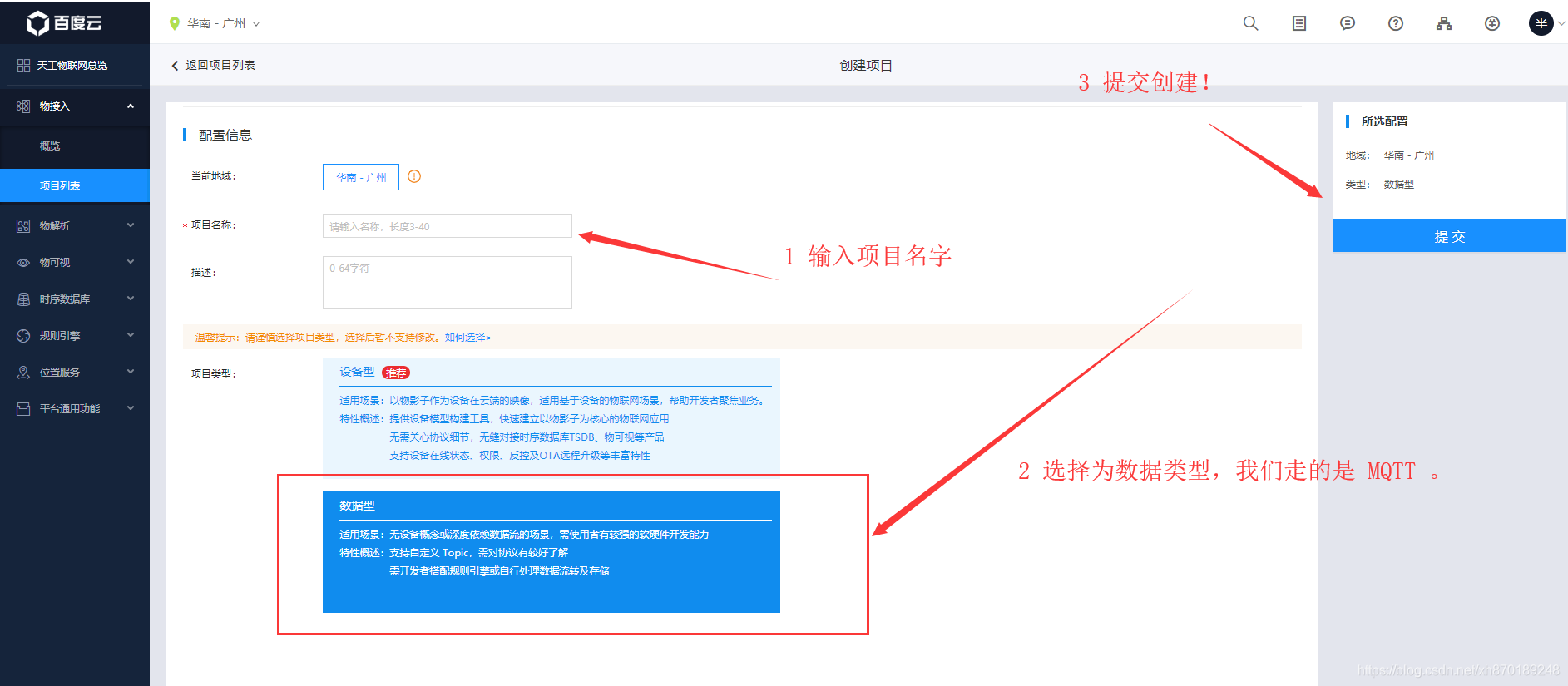

第二步：这个 物接入 loT Hub接入也不是完全免费的，是按照流量收费的，我选择为1元一个月的流量然后付款一年才十元，足够自己一个人用了！之后选择创建项目，按照如下步骤：

---

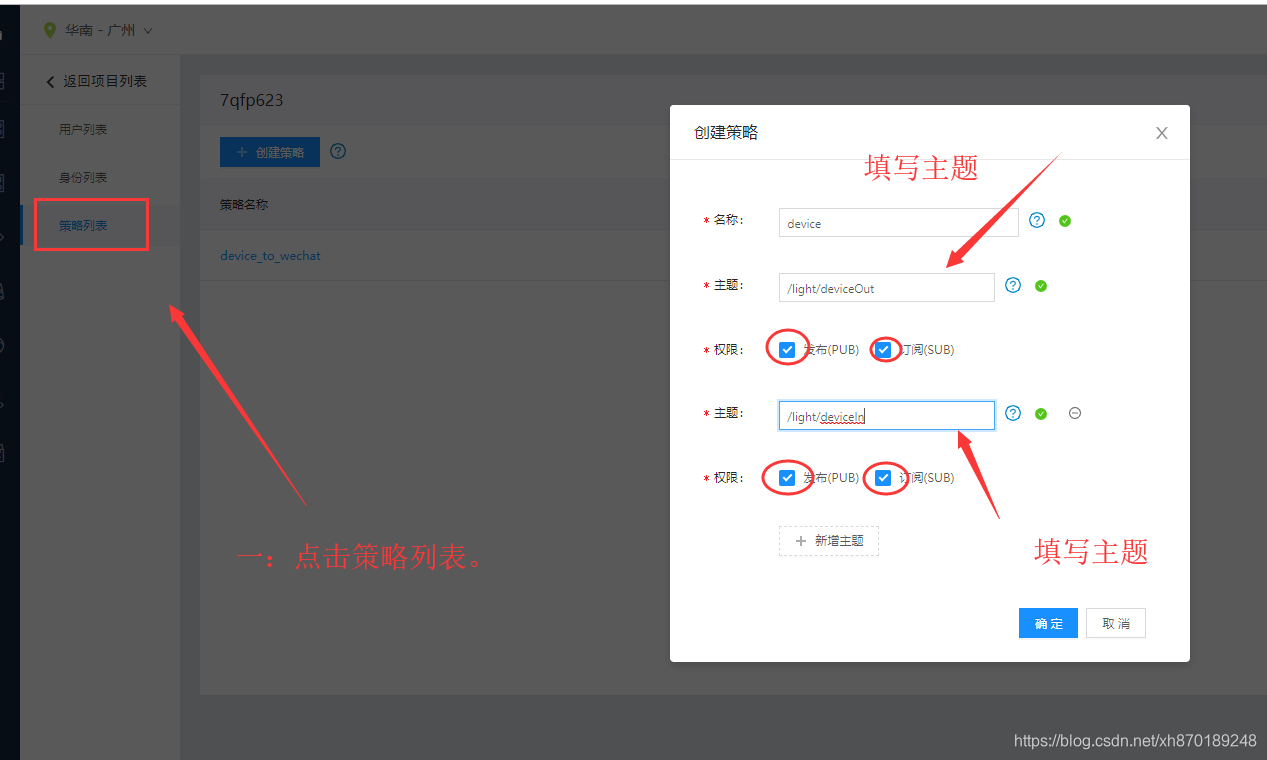

第三步：在认真观看了上面协议的通讯协议之后，我们按照上面的协议来创建策略。

---

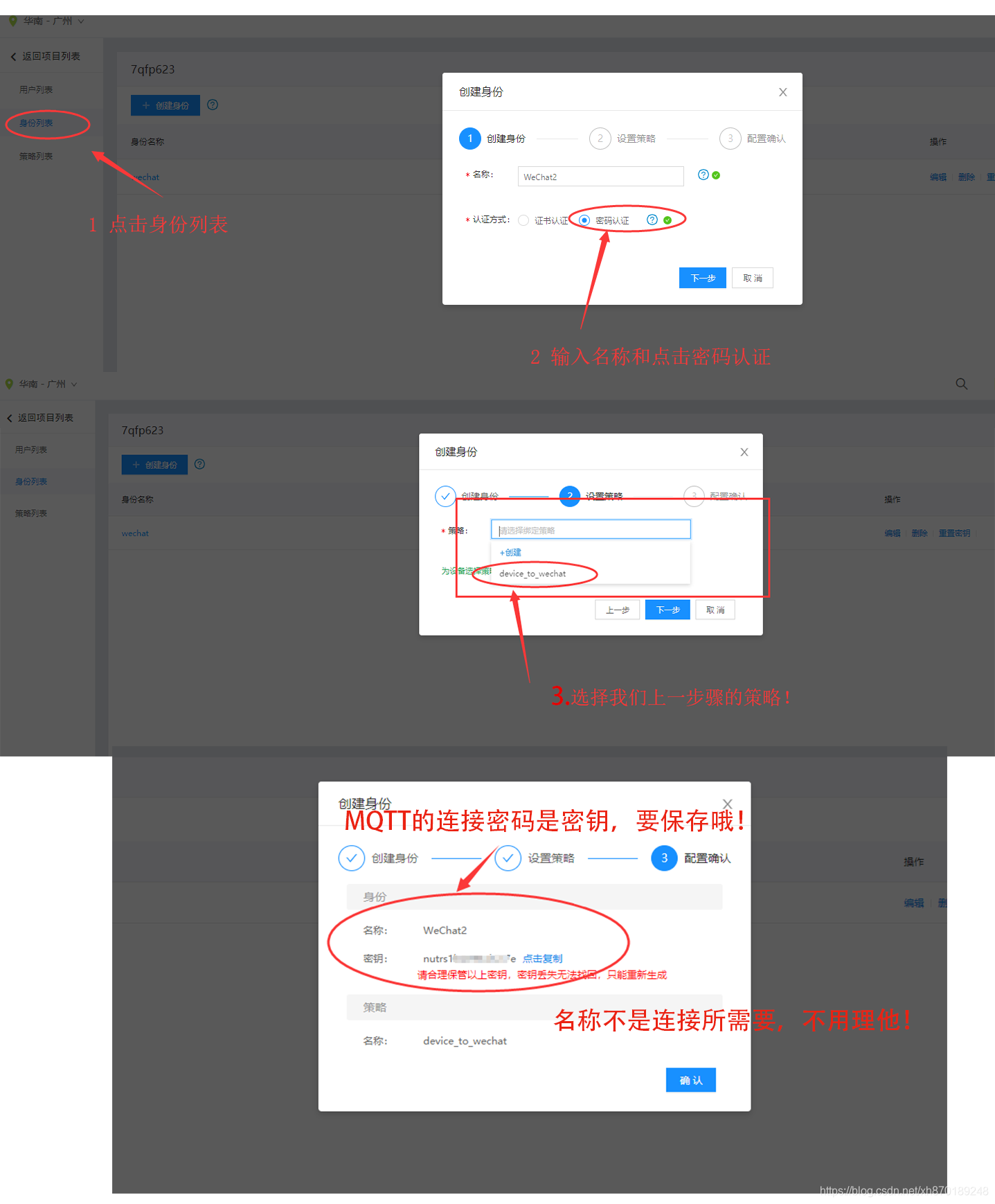

第四步：之后我们要去创建身份，拿到MQTT连接的密码和账号！吐槽下，真麻烦，还要说什么是身份列表，呵呵。

---

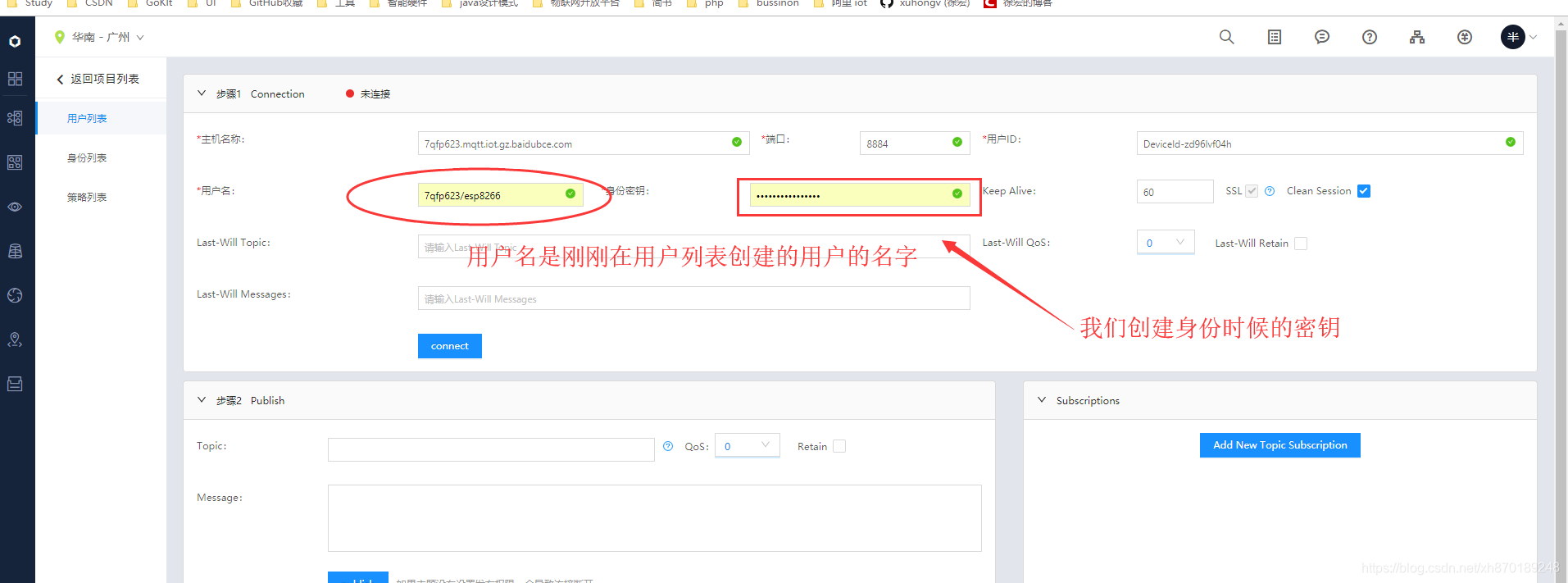

第五步：创建策略后，我们还需要创建用户！过程中的身份、策略选择都是上几个步骤创建的即可！然后，我们点击设备测试下；

---

第六步：一样的步骤，我们一共要创建2个用户，一个是设备esp8266，一个是微信小程序连接客户端；

---

五 、微信小程序代码部分详解；

---

5.1 配置获取；

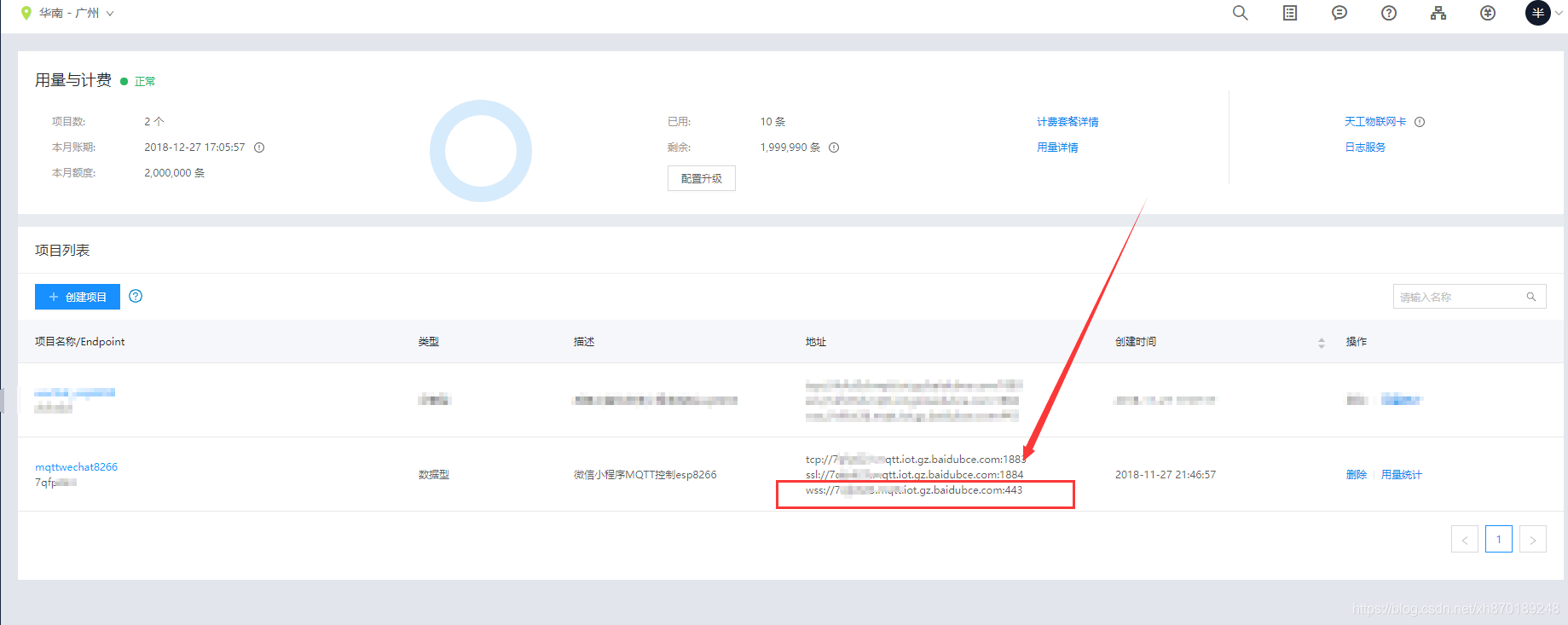

• 作为客户端，连接的域名和端口号以及MQTT的账号密码肯定需要的！那么上面已经拿到了账号和密码，那么域名和端口号在哪呢？看下图：

• 微信小程序开发的第一步，就是必须要在微信小程序后台配置下域名和地址，这个有必要去配置下，下面的服务器域名就填上面这个！

---

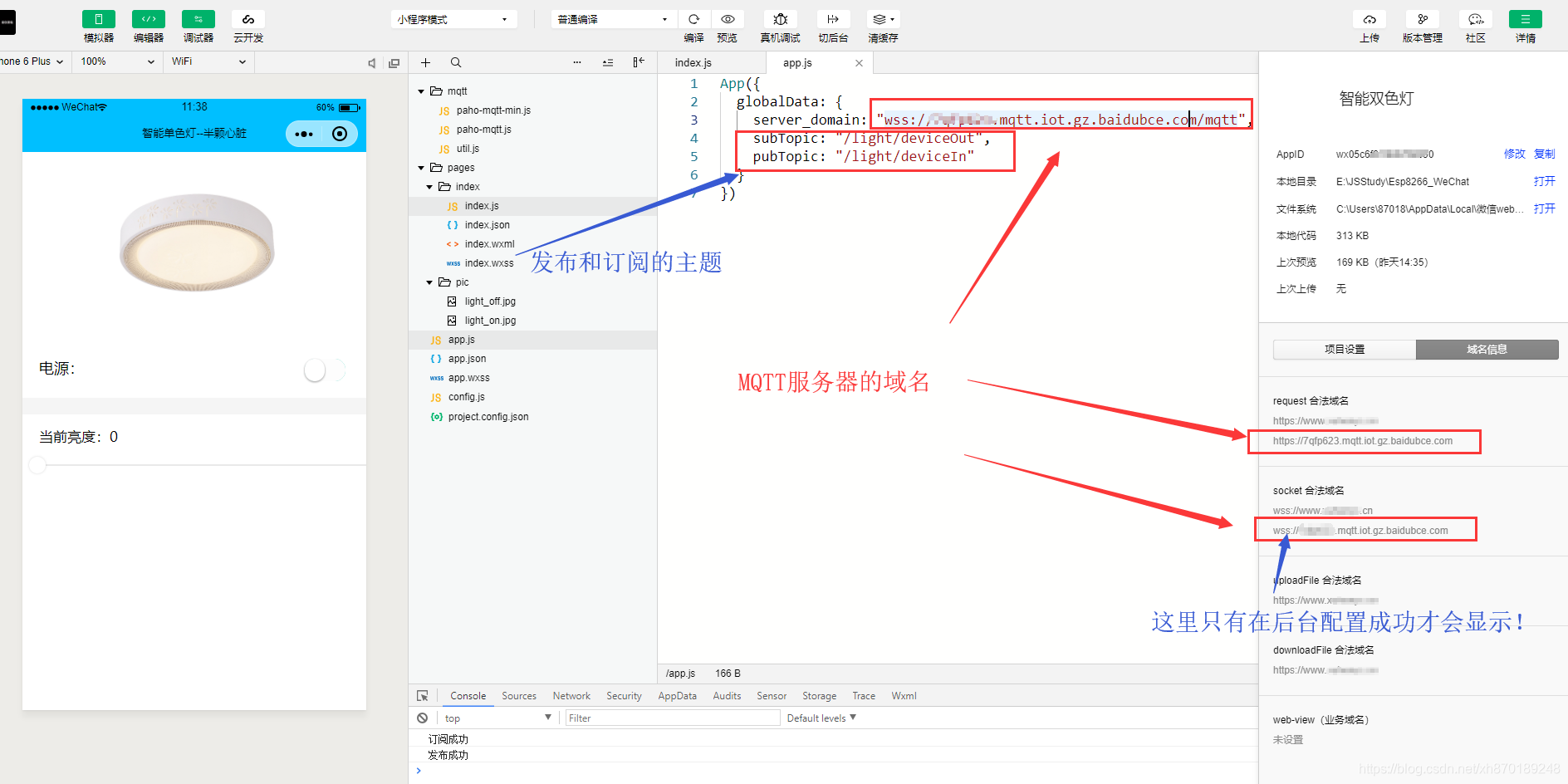

• 之后我们用微信小程序开发工具打开我提供的微信小程序工程，配置详情：

---

5.2 代码讲解；

• 连接核心代码，主要看注释：
  • 第一步：先配置好服务器连接的参数，之后开始连接；
  • 第二步：设置服务器下发回调函数，并在里面解析数据做我们的UI同步工作。
  • 第三步：特别注意，我们在异常回调函数检测到异常断开服务器之后，要重连服务器哦！

connect: function() {

    var that = this;

    //获取全局变量，server_domain是MQTT服务器的域名
    var client = new Client(app.globalData.server_domain, "DeviceId-7zne322b0g");

    client.connect({
      useSSL: true, //使用SSL
      cleanSession: true,  //清理会话为true
      keepAliveInterval: 60,  //心跳
      userName: '7qfp623/wechatapp', //用户名
      password: '5bXUJ3FfTJdK95sdh9', //用户密码
      onSuccess: function() {
        wx.showToast({
          title: '连接成功'
        })
        that.data.client = client

        // 服务器下发消息回调匿名回调处理
        client.onMessageArrived = function(msg) {

          if (typeof that.data.onMessageArrived === 'function') {
            return that.data.onMessageArrived(msg)
          }
          console.log("收到消息：" + msg.payloadString);
          var jsonObj = JSON.parse(msg.payloadString);
          if (typeof jsonObj.power == "boolean")
            console.log("解析 power :" + jsonObj.power);
          if (typeof jsonObj.brightNess == "number")
            console.log("解析 brightNess ：" + jsonObj.brightNess);

         //根据esp8266发过来的 power字段内容做不同的图片显示
          var temp;
          if (jsonObj.power == true) {
            temp = '../pic/light_on.jpg';  //开灯图片加载显示
          } else
            temp = '../pic/light_off.jpg'; //关灯图片加载显示

         //开始同步界面显示处理
          that.setData({
            valueSlier: jsonObj.brightNess,
            lightValue: jsonObj.brightNess,
            isOpen: jsonObj.power,
            valuePic:temp,
          })
        }
       //开始订阅主题
        that.subscribe(app.globalData.subTopic, {
          qos: 1
        })

       //连接异常断开，我们要做重连服务器的逻辑
        client.onConnectionLost = function(responseObject) {
          if (typeof that.data.onConnectionLost === 'function') {
            return that.data.onConnectionLost(responseObject)
          }
          if (responseObject.errorCode !== 0) {
            console.log("onConnectionLost:" + responseObject.errorMessage);
            //检测到与服务器断开连接，设置定时函数一秒后重新连接服务器
            setTimeout(function() {
              _self.connect();
            }, 1000)
          }
        }
        //每次连接服务器都要主动查询设备的最新状态，保证界面是最新状态！
        var obj = new Object();
        obj.change = "query";
        obj.value = 0;
        that.publish(app.globalData.pubTopic, JSON.stringify(obj), 1, false)
      }
    });
  }

---

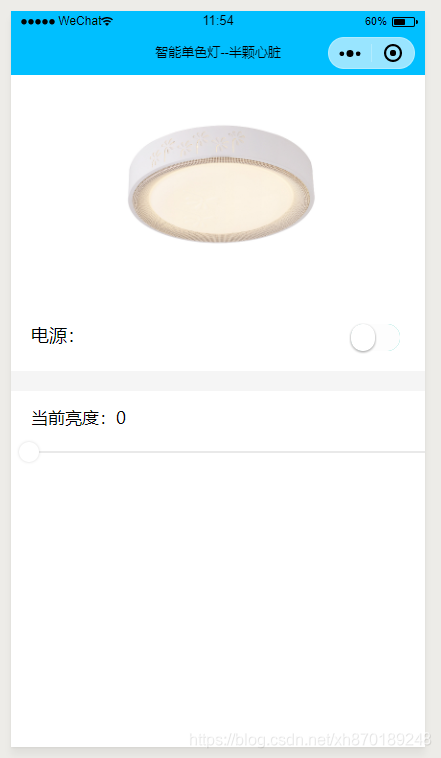

• 我们的控制界面的代码非常简答，也就是绑定几个变量罢了！

<view class="container">

  <view>
    <image src="{{valuePic}}" class='imgLight'></image>
  </view>

  <view class='item-power'>
    <text class='ele_text'>电源：</text>
    <switch bindchange="onSwitch" checked="{{isOpen}}" class='ele_switch' />
  </view>

  <view class='line'></view>
  <view class='item_adjust_light'>
    <text class="section_title">当前亮度：{{lightValue}}</text>
    <slider value="{{valueSlier}}"class='slider' block-size="20" activeColor="#00BFFF" bindchange="eventSlider"/>
  </view>

</view>

• 看起来还是蛮整洁的！hh --em!

---

• 下面是按钮和拖动条的点击回调函数处理发送消息到设备代码，至于CSS样式代码，我就不贴了！

 //拖动条点击下发
  eventSlider: function(e) {
    console.log("发生 change 事件，携带值为:" + e.detail.value);
    this.setData({
      lightValue: e.detail.value
    })
    //开始构造json数据
    var obj = new Object();
    obj.change = "pwm";
    obj.value = e.detail.value;
    //开始发布消息
    this.publish(app.globalData.pubTopic, JSON.stringify(obj), 1, false)
  },
  //按键触发
  onSwitch: function(e) {
    console.log("onSwitch success :" + e.detail.value);
      //开始构造json数据
    var jsonObj = new Object();
    jsonObj.change = "power";
    jsonObj.value = "" + e.detail.value + "";
       //开始发布消息
    this.publish(app.globalData.pubTopic, JSON.stringify(jsonObj), 1, false)
  },

---

六 、esp8266工程代码部分详解；

---

• 首先说明的是，这份代码是基于Rtos 2.2的 ，不是 3.0版本的哈！而且MQTT连接库是我提供的，在我的GitHub有，稳定性不得说很好哈！
  • ①：按键长按触发一键配网模式smartConfig，短按就是调节亮度的明暗，很好！
  • ②：短按调节明暗，也要上报到服务器以此同步上位机的控制面板！
  • ③：因为我们的pwm调节方法输入的参数duty是0到1023，但是我们的微信小程序发来的是0到100，所以要转换一下，这样就可以了：pwm_set_duty(1023 * apkPwm / 100, 0); ，其中apkPwm是微信小程序发来的数值！

---

• 按键回调代码：

//按键一短按的回调逻辑处理
static void key_13_short_press(void) {
	INFO("short press..");
	//每次pwm百分比输出加10，如果大于100强制为最大值100！
	apkPwm += 10;
	if (apkPwm > 100) {
		apkPwm = 100;
	}
	pwm_set_duty(1023 * apkPwm / 100, 0); //因为微信发来的是 0到100，我们取百分比之后再相乘 1023
	pwm_start();
	//上报当前状态服务器
	post_data_to_clouds();
}

//按键一长按3秒的回调逻辑处理
static void key_13_long_press(void) {
	INFO("long press.. into smartConfig..");
   //标志位设置为5，下次开机读取标志位，如果为5就进去配网模式
	u8 saveNumber[4];
	saveNumber[0] = 5;
	spi_flash_erase_sector(520);
	spi_flash_write(520 * 4096, (uint32 *) &saveNumber, 4);
     //重启
	system_restart();
}

//按键二短按的回调逻辑处理
static void key_sw2_short_press(void) {
	INFO("short press..");
	//每次减去百分比10的亮度，当小于0强制为0；
	apkPwm -= 10;
	if (apkPwm < 0) {
		apkPwm = 0;
	}
	pwm_set_duty(1023 * apkPwm / 100, 0); //因为微信发来的是 0到100，我们取百分比之后再相乘 1023
	pwm_start();
    //上报当前状态服务器
	post_data_to_clouds();
}

//按键二长按3秒的回调逻辑处理
static void key_sw2_long_press(void) {

	INFO("long press.. into smartConfig..");
      //标志位设置为5，下次开机读取标志位，如果为5就进去配网模式
	u8 saveNumber[4];
	saveNumber[0] = 5;
	spi_flash_erase_sector(520);
	spi_flash_write(520 * 4096, (uint32 *) &saveNumber, 4);
	//重启
	system_restart();

}

---

• 服务器配置：从下面可以看到，我们硬件是走TCP的，所以端口号是1883，以此同时，订阅的主题发布的主题和微信小程序刚刚是相反的！

//MQTT服务器设置
//MQTT ip地址或域名
#define MQTT_BROKER_HOST     "7qfp6898.mqtt.iot.gz.baidubce.com"
//端口号
#define MQTT_BROKER_PORT     1883
//userName
#define MQTT_USER_NAME    "7qfp6898/esp8266"
//userPassword
#define MQTT_USER_PASSWORD    "5bXUJ3FfTJdKs8h9"

---

• 下面是收到服务器下发的消息的逻辑处理：

					//收到消息
					INFO("topic:\"%s\"", rMsg.topic);
					INFO("payload(%3d)---> %s", rMsg.payloadlen, rMsg.payload);

					/**
					 * 解析 "{"change":"power","value":true}"
					 */

					cJSON *pRoot = cJSON_Parse(rMsg.payload);
					if (NULL == pRoot) {
						INFO("arrive Error get Json : [%s] ",
								cJSON_GetErrorPtr());
						cJSON_Delete(pRoot);
						break;
					}

					INFO("-----------arrive ok get Json-------------");
					cJSON *pJSON_change = cJSON_GetObjectItem(pRoot, "change");

					if (!pJSON_change) {
						cJSON_Delete(pRoot);
						INFO("- error parse Json : pJSON_change --");
						break;;
					}

					cJSON *pJSON_value = cJSON_GetObjectItem(pRoot, "value");

					//判断是否开关按钮
					if (strcmp(pJSON_change->valuestring, "power") == 0) {
						INFO("--arrive ok get Json --> power-------------");
						if (strcmp(pJSON_value->valuestring, "true") == 0) {
							pwm_set_duty(512, 0); //开灯
							pwm_start();
							apkPwm = 50;
						} else {
							apkPwm = 0;
							pwm_set_duty(0, 0); //关灯
							pwm_start();
						}
						post_data_to_clouds();//同步上报服务器
	               //判断是否调节亮度
					} else if (strcmp(pJSON_change->valuestring, "pwm") == 0) {
						INFO("---arrive ok get Json --> pwm-------------");
						u8 value = pJSON_value->valueint;
						apkPwm = value;
						pwm_set_duty(1023 * value / 100, 0); //因为微信发来的是 0到100，我们取百分比之后再相乘 1023
						pwm_start();
						post_data_to_clouds();//同步上报服务器
					} else if (strcmp(pJSON_change->valuestring, "query")
							== 0) {
						post_data_to_clouds();  //同步上报服务器
					}

					cJSON_Delete(pRoot);



---

• 下面是程序入口部分：

       //按键初始化
	TaskKeyInit();
	//station模式开启
	wifi_set_opmode(STATION_MODE);

	u8 tempSaveData[4];
	spi_flash_read(520 * 4096, (uint32 *) &tempSaveData, 4);
	//如果标志位读取失败
	if (tempSaveData[0] == -1) {
		tempSaveData[0] = 1;
		spi_flash_erase_sector(520);
		spi_flash_write(520 * 4096, (uint32 *) &tempSaveData, 4);
	}

	printf("spi_flash_read tempSaveData--> %d \n" ,tempSaveData[0]);
	if (tempSaveData[0] == 5 ) {
	        //进去配网模式
		xTaskCreate(TaskSmartConfig, "TaskSmartConfig", 512, NULL, 2, NULL);
		//记得恢复标志为0
		u8 saveNumber[4];
		saveNumber[0]=0;
		spi_flash_erase_sector(520);
		spi_flash_write(520 * 4096, (uint32 *) &saveNumber, 4);
	} else {
	       //否则则自动连接上次过的路由器
		wifi_set_event_handler_cb(wifi_event_handler_cb);
		//设置自动连接
		wifi_station_connect();
	}

	uint32 pwm_duty_init[1] = { 0 };
	uint32 io_info[][3] = { { PERIPHS_IO_MUX_MTDI_U, FUNC_GPIO12, 12 } }; //GPIO12作为pwm输出脚位
	pwm_init(1000, pwm_duty_init, 1, io_info); //初始化 PWM
	pwm_set_duty(1023, 0); //最大亮度
	pwm_start();

---

七 、电路原理图以及开发过程的睬坑记录；

---

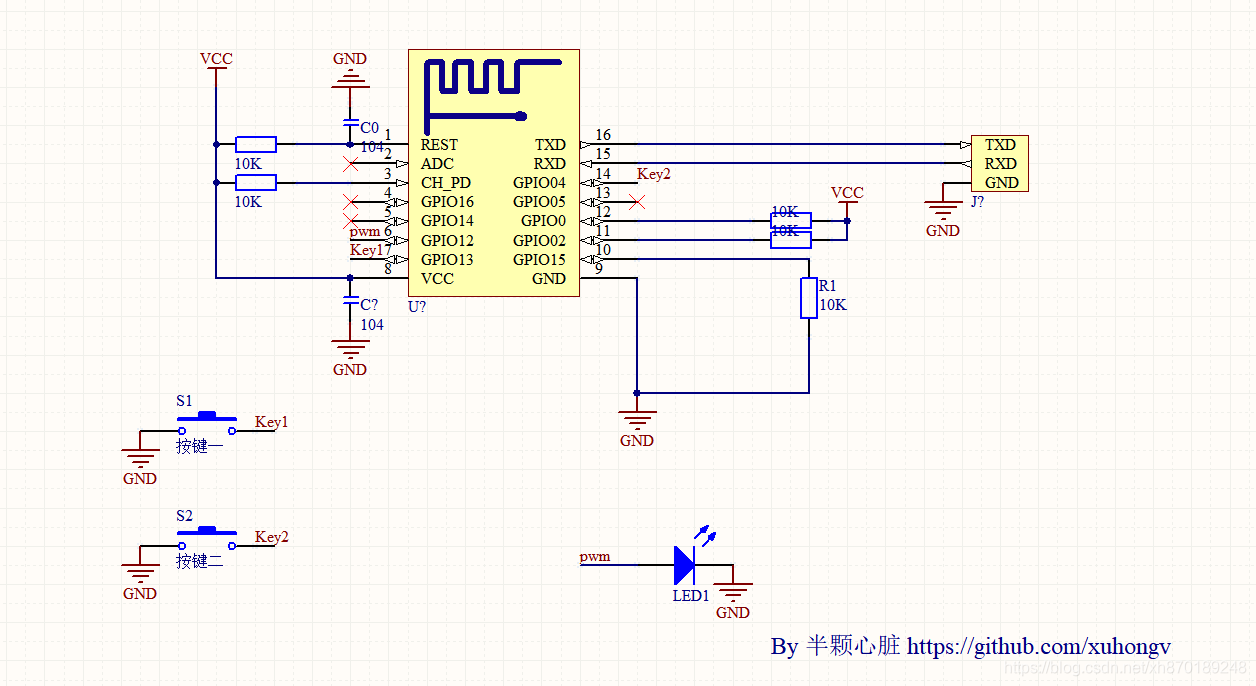

• 原理图非常简单：

• ①：gpio0和gpio2都要上拉，虽然内部已经上拉。

• ②：按键的另一端都是接地，我们代码是下降沿触发中断！

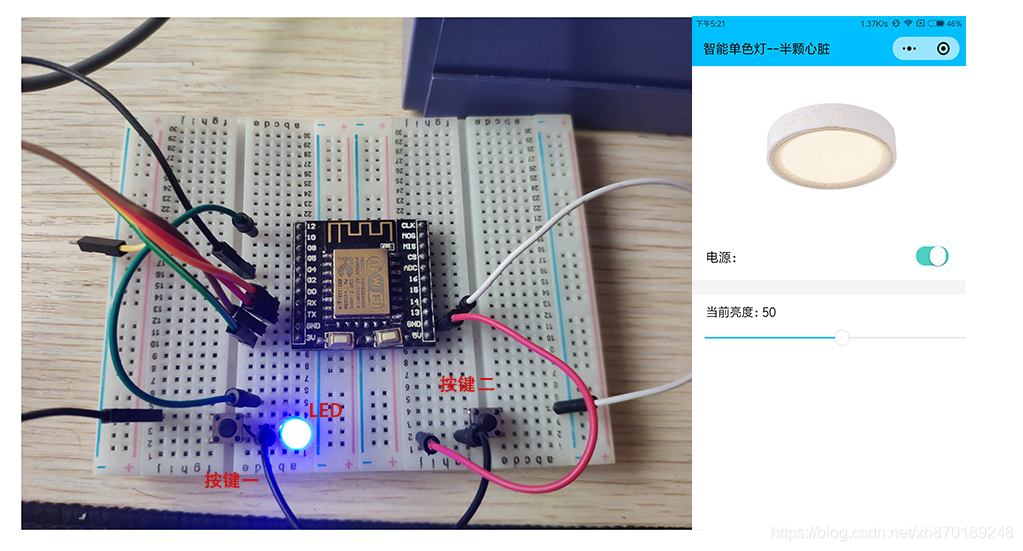

• 效果图：

---

八 、后记；

---

• 微信小程序是本人周末一天开发的，而且协议和服务器搭建是花费蛮多时间的，最重要的是，这博文是花费几乎五个小时排版和编写，哈哈！需要的私聊我！
