10分钟学会树莓派3B+图像边缘识别OpenCV3.3.1+QT5

做毕设接触的树莓派，查了很多资料，成功做出一个小项目，在本文总结自己的学习过程，从建立开发环境开始一步一步完成项目，希望帮助大家入门并体验到玩树莓派的乐趣。

准备

树莓派3B+、opencv（USB接口的方便插到树莓派板上）、qt creator

树莓派配置

树莓派Raspberry Pi，体积小、性能强的微型电脑主板，提供内存卡、电源、键盘、鼠标、音频、网线等接口，可用于开发图像识别、音频、办公Office等。本文用的树莓派3B+，建议参考书籍（百度网盘）：

链接：https://pan.baidu.com/s/1EQJNxo9c9aZmh0EMqKh4DQ
提取码：p04z

树莓派3B+ 开箱安装系统配置教程

https://blog.csdn.net/fhqlongteng/article/details/80349652

QT+opencv配置

https://blog.csdn.net/sha1996118/article/details/75622692

编程

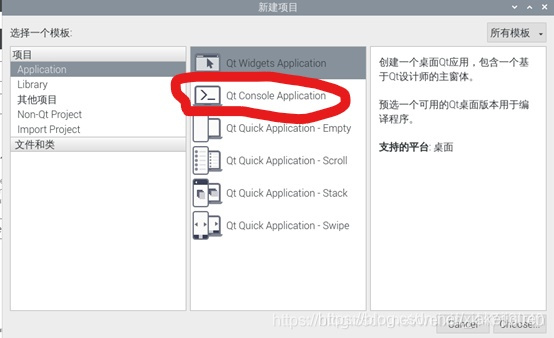

开启QT开发环境：树莓派开始 -> 编程 -> QT creator -> 文件 -> 新建文件或项目 -> 选择QT Console Application

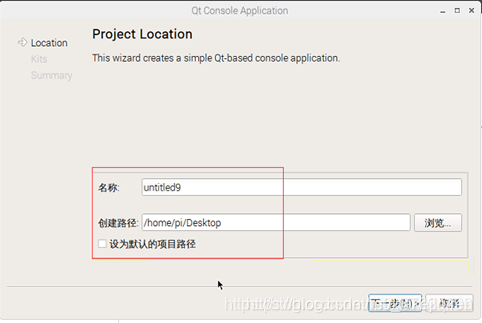

然后文件命名

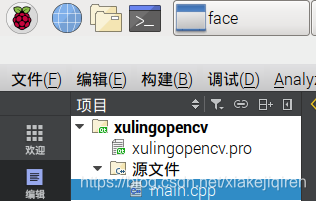

编程环境生成

本文用的opencv3.3.1，配置安装参照3.3.1版本，在QT5中打开.pro文件，在其后面添加

INCLUDEPATH += /usr/local/include \
		               /usr/local/include/opencv \
		               /usr/local/include/opencv2
LIBS += -L /usr/local/lib/ -lopencv_highgui -lopencv_core -lopencv_imgproc \
		                         -lopencv_video -lopencv_videoio -lopencv_imgcodecs  -lpthread

在main.ccp文件中编写

#include <QCoreApplication>
#include <opencv2/imgproc/imgproc.hpp>
#include <opencv2/highgui/highgui.hpp>
#include <iostream>

using namespace cv;
using namespace std;

int main ()
{
   Mat image_src, image_gray, image_binary, image_edge;
   Mat x_edge, y_edge, abs_x_edge, abs_y_edge;
   image_src = imread("/home/pi/image.jpg");//保存在pi里的image.jpg图片
   if (!image_src.data) {
       cout << "No image data\n";
        return -1;
   }
   cvtColor(image_src, image_gray, CV_RGB2GRAY); //灰度处理
   blur(image_gray, image_binary, Size(7, 7));     //滤波
   threshold(image_binary, image_edge, 80, 255, CV_THRESH_BINARY);  //二值化 ，80阈值可自行改变

   //边缘检测
   //Canny(image_edge, image_edge, 10, 30, 3);     //Canny算子

   //先对x方向，因为Sobel算子求出来的结果有正负，用16位有符号表示
   Sobel(image_edge,x_edge, CV_16S, 1, 0, 3, 1, 1, BORDER_DEFAULT);
   convertScaleAbs(x_edge, abs_x_edge);//将16位有符号转化为8位无符号
   /*再对y方向进行边缘检测**/
   Sobel(image_edge, y_edge, CV_16S, 0, 1, 3, 1, 1, BORDER_DEFAULT);
   convertScaleAbs(y_edge, abs_y_edgeImg);
   addWeighted(abs_x_edge, 0.5, abs_y_edge, 0.5, 0, edgeImg);

   //轮廓
   vector<vector<Point>> contours;
   vector<Vec4i> hierarchy;
   //查找轮廓
   findContours(image_edge,contours,hierarchy,CV_RETR_TREE,CV_CHAIN_APPROX_SIMPLE,Point(0,0));
   	//计算轮廓矩
	vector<Moments> mu(contours.size() );
	for( int i = 0; i < contours.size(); i++ )
	{
		mu[i] = moments( contours[i], false );
	}
   //计算轮廓的质心
	vector<Point2f> mc( contours.size() );
	for( int i = 0; i < contours.size(); i++ )
	{
		mc[i] = Point2d( mu[i].m10/mu[i].m00 , mu[i].m01/mu[i].m00 );
	}
	//画轮廓及其质心并显示
	Mat drawing = Mat::zeros( image_edge.size(), CV_8UC3 );
	for( int i = 0; i< contours.size(); i++ )
	{
		Scalar color = Scalar( 255, 0, 0);
		drawContours( drawing, contours, i, color, 2, 8, hierarchy, 0, Point() );
		circle( drawing, mc[i], 5, Scalar( 0, 0, 255), -1, 8, 0 );
		rectangle(drawing, boundingRect(contours.at(i)), cvScalar(0,255,0));
		char tam[100];
		sprintf(tam, "(%0.0f,%0.0f)",mc[i].x,mc[i].y);
		putText(drawing, tam, Point(mc[i].x, mc[i].y), FONT_HERSHEY_SIMPLEX, 0.4, cvScalar(255,0,255),1);
	}
	namedWindow( "Contours", CV_WINDOW_AUTOSIZE );
	imshow( "Contours", drawing );
   imshow("image", image_src);
   imshow("edge", image_edge);

    waitKey(0);
    return 0;
}

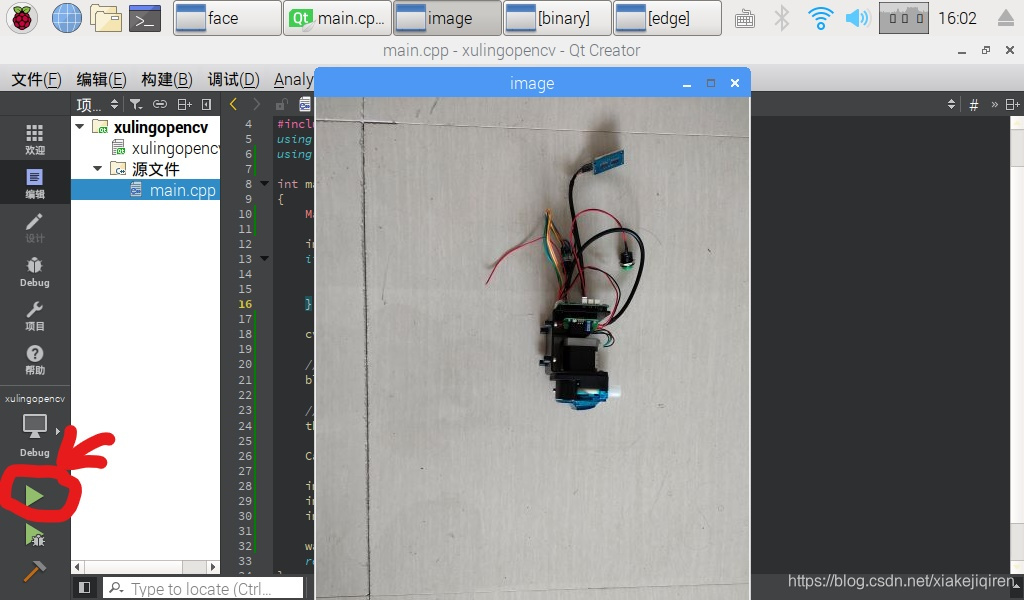

原图image.jpg，点击绿色符号运行

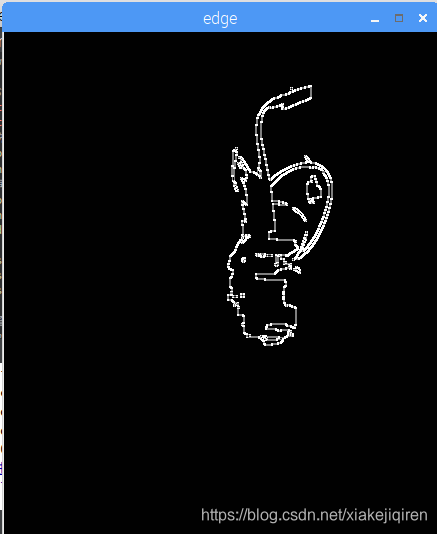

得到效果图：

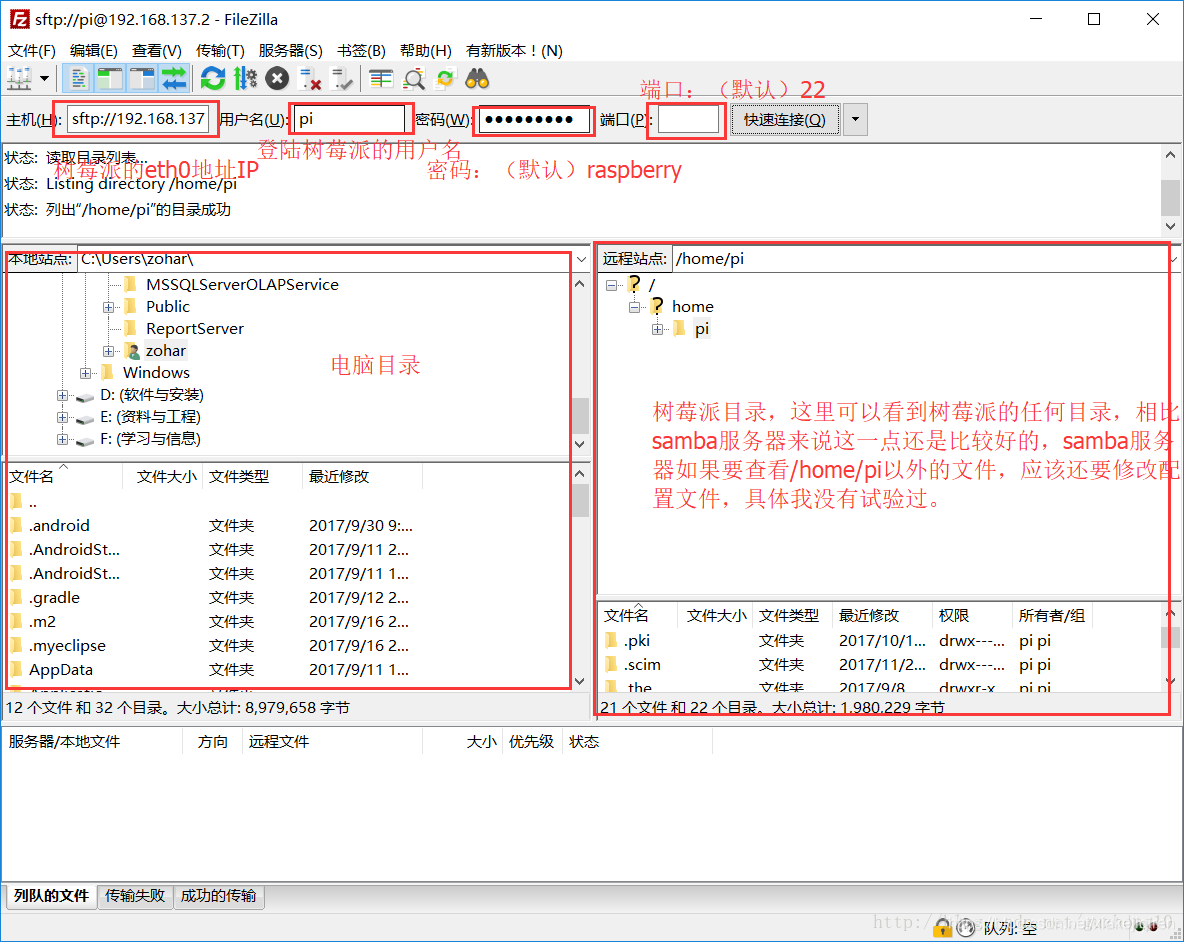

电脑PC上用到传输文件软件FileZilla

树莓派指令ifconfig，获取IP地址，要保证电脑和树莓派连上同一网络。

参考文章：利用OpenCV求取图像多轮廓质心，并在输出图像上显示质心坐标
链接 https://blog.csdn.net/zhuoyueljl/article/details/53588271
