零基础也能看懂！一文搞懂UML用例图绘制指南

你是否遇到过这样的情况：向开发团队描述系统需求时，明明讲得口干舌燥，对方却还是一头雾水？或者写需求文档时，复杂的功能逻辑让你无从下手？别担心，UML用例图就是解决这些问题的工具！

简单来说，用例图就像是一张 “系统功能地图”，它通过图形化的方式，清晰展示用户（参与者）与系统功能（用例）之间的关系。无论是新手产品经理、开发人员，还是业务专家，都能通过这张 “地图” 快速达成共识，减少沟通成本。

本文将用通俗的语言，带你从零开始认识用例图，掌握其核心要素和绘制方法，并用 boardmix博思白板进行实战演示，即使是零基础也能轻松上手！

1. 什么是用例图

UML用例图是从用户视角看系统功能，同时也是需求分析的重要工具。它就像一位翻译官，把用户需求转化为开发团队能理解的可视化语言。我们在绘制UML用例图经常用到以下三个核心元素，分别是：

• 参与者：不是具体的某个人，而是系统外部与系统交互的角色，可以是人（如用户、管理员）、其他系统（如支付系统），甚至是时间。
• 用例：系统提供的具体功能，比如 “用户登录”“商品下单”“订单查询” 等，用椭圆表示，就像一个个功能 “小盒子”。
• 关系：参与者和用例之间的 “桥梁”，比如用户 “使用” 登录功能，管理员 “管理” 商品信息。

2. 用例图帮助我们解决什么问题

日常写需求时总担心逻辑混乱，和开发团队沟通很难达成共识？uml用例图能解决这些问题。它既能让用户需求可视化，避免文字描述的模糊性，又能成为团队沟通的 “共同语言”，让产品、开发、测试对系统功能一拍即合。以下是用例图的作用：

• 需求可视化：告别冗长的文字描述，用图形让需求一目了然。比如客户看了用例图，能立刻明白自己在系统中需要做什么（如 “我要登录”“我要下单”）。
• 团队沟通神器：开发、测试、产品经理通过一张图就能对齐理解，减少 “需求误解”。比如开发看到 “管理员审核订单” 用例，就知道需要实现哪些功能逻辑。
• 系统设计铺垫：为后续的架构设计、测试用例编写提供基础，确保系统功能不遗漏、不冗余。

3. 用例图的三大组成要素

想画好用例图，先搞懂三个组成要素！参与者是系统外的 “互动角色”，用例是系统提供的“功能单元”，而关系则是两者互动的桥梁。掌握这三大要素，就能像拼拼图一样搭建出清晰的系统功能框架。

（1）参与者：谁在用这个系统？

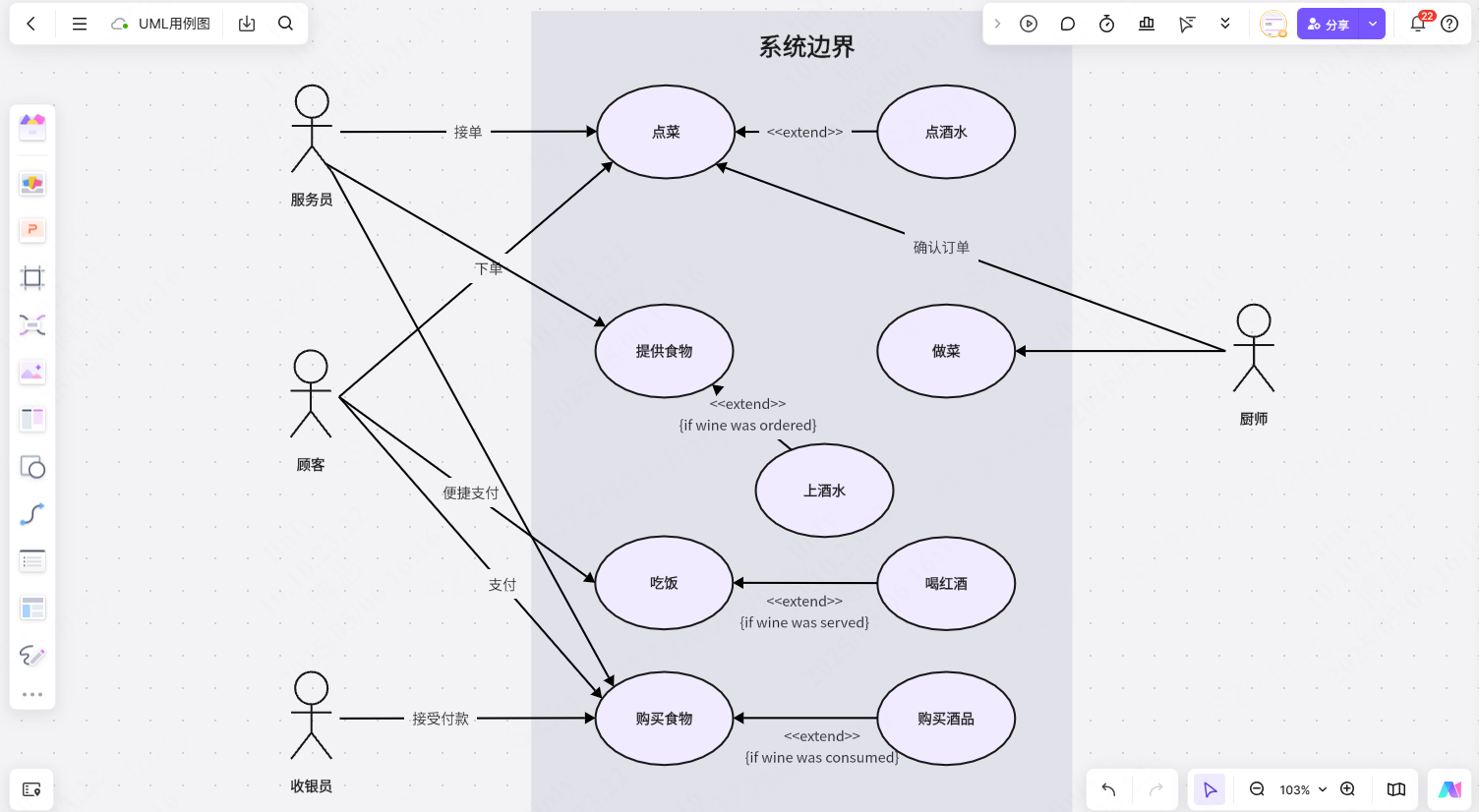

用例图-来自boardmix模板社区

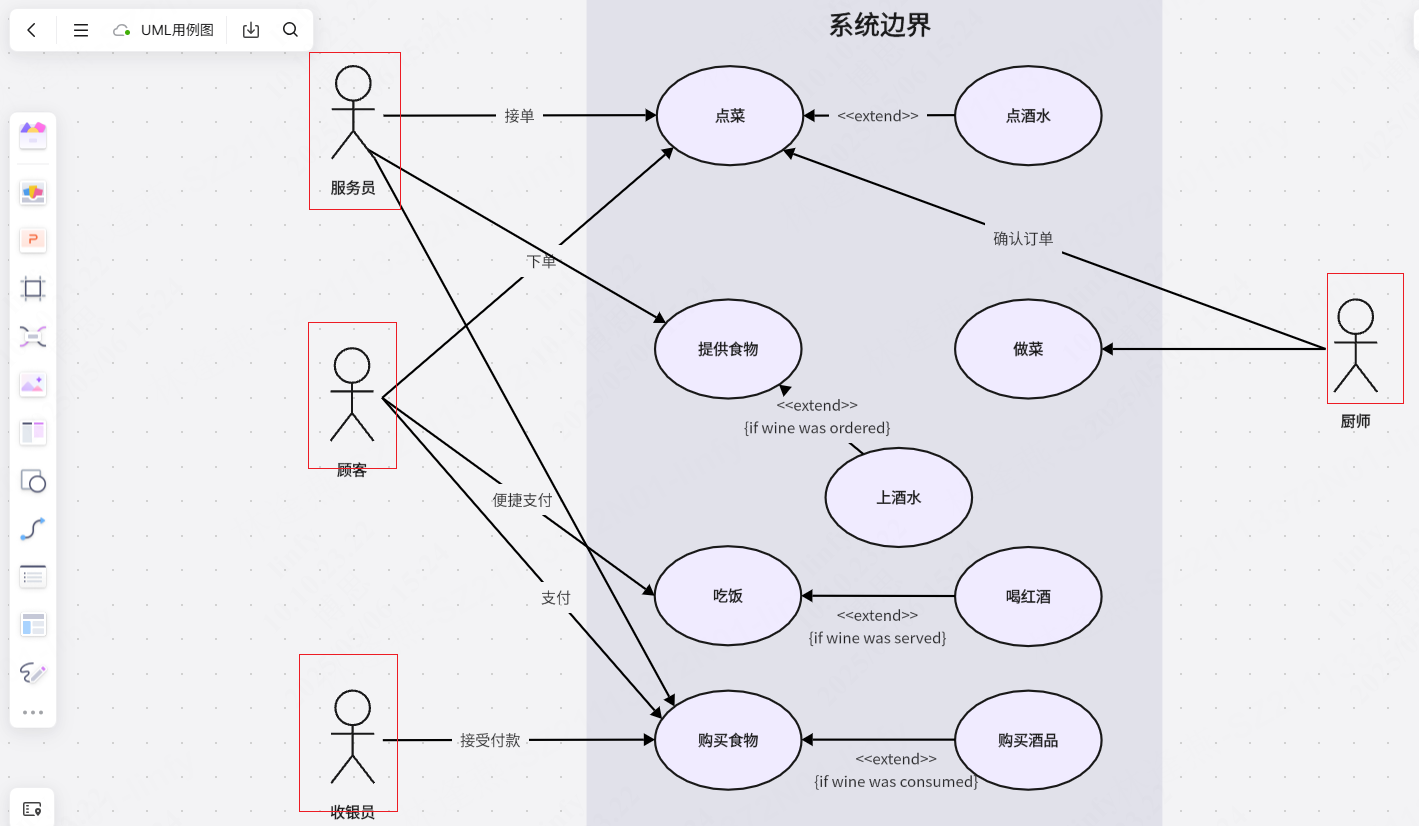

参与者是系统的 “使用者”，不是特指人，是指系统以外的，在使用系统或与系统交互中所扮演的角色。因此参与者可以是：

• 人：如普通用户、管理员、客服；
• 外部系统：如微信支付、物流系统；
• 时间或事件：比如每日零点自动生成报表中的时间。

注意：参与者在系统边界外，用 “小人” 图标表示。

（2）用例：系统能做什么？

用例是具体的功能单元，必须给参与者带来价值，清晰列出用户能在系统中做什么。比如“用户登录”“查看商品详情”“提交订单” 是有效用例，“系统初始化”“数据备份” 这类内部操作不属于用例，是因为参与者无法直接使用。

表示方法：椭圆+用例名称，放在系统边界（方框）内。

（3）关系：参与者和用例如何互动？

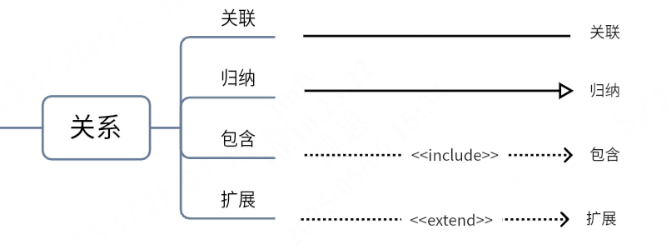

有了角色和用例（功能），还需要 “桥梁” 连接两者！关系就是参与者与用例、用例与用例之间的互动逻辑，通过不同的连线和符号，让整个系统的功能协作一目了然。主要包括关联、泛化（继承）、包含、扩展关系。

• 关联关系

关系说明：最直接的 “使用” 关系，比如 “用户→登录”。

表示办法：用带箭头的实线连接参与者和用例，箭头指向用例。

• 泛化关系（继承关系）

关系说明：用例的 “父子关系”，比如 “管理员” 是 “普通用户” 的升级版，继承了普通用户的 “登录” 用例，还新增 “权限管理” 用例。

表示方法：用空心箭头实线表示，箭头指向父用例。

• 包含关系

关系说明：一个用例 “包含” 另一个用例的功能，比如 “提交订单” 包含 “计算运费”。

表示方法：用虚线箭头 +<<include>> 标注，箭头指向被包含的用例。

• 扩展关系

关系说明：特殊条件下触发的额外功能，比如 “订单支付” 时，若余额不足，触发 “余额提醒”。

表示方法：用虚线箭头 +<<extend>> 标注，箭头指向被扩展的基础用例。

4. 用例图怎么画

用例图的制作方法十分简单，通过以下4个步骤，即可轻松绘制出一幅专业实用的UML用例图。接下来以boardmix博思白板软件为例，进行图书管理系统用例图的绘制演示：

步骤 1：确定参与者和用例

• 参与者：读者、图书管理员、系统（外部接口，如 ISBN 查询系统）。
• 用例：借书、还书、查询图书、管理图书信息、生成借阅报表。

步骤 2：绘制系统边界和元素

打开boardmix博思白板，新建白板，快捷键F创建 “系统边界” 方框。

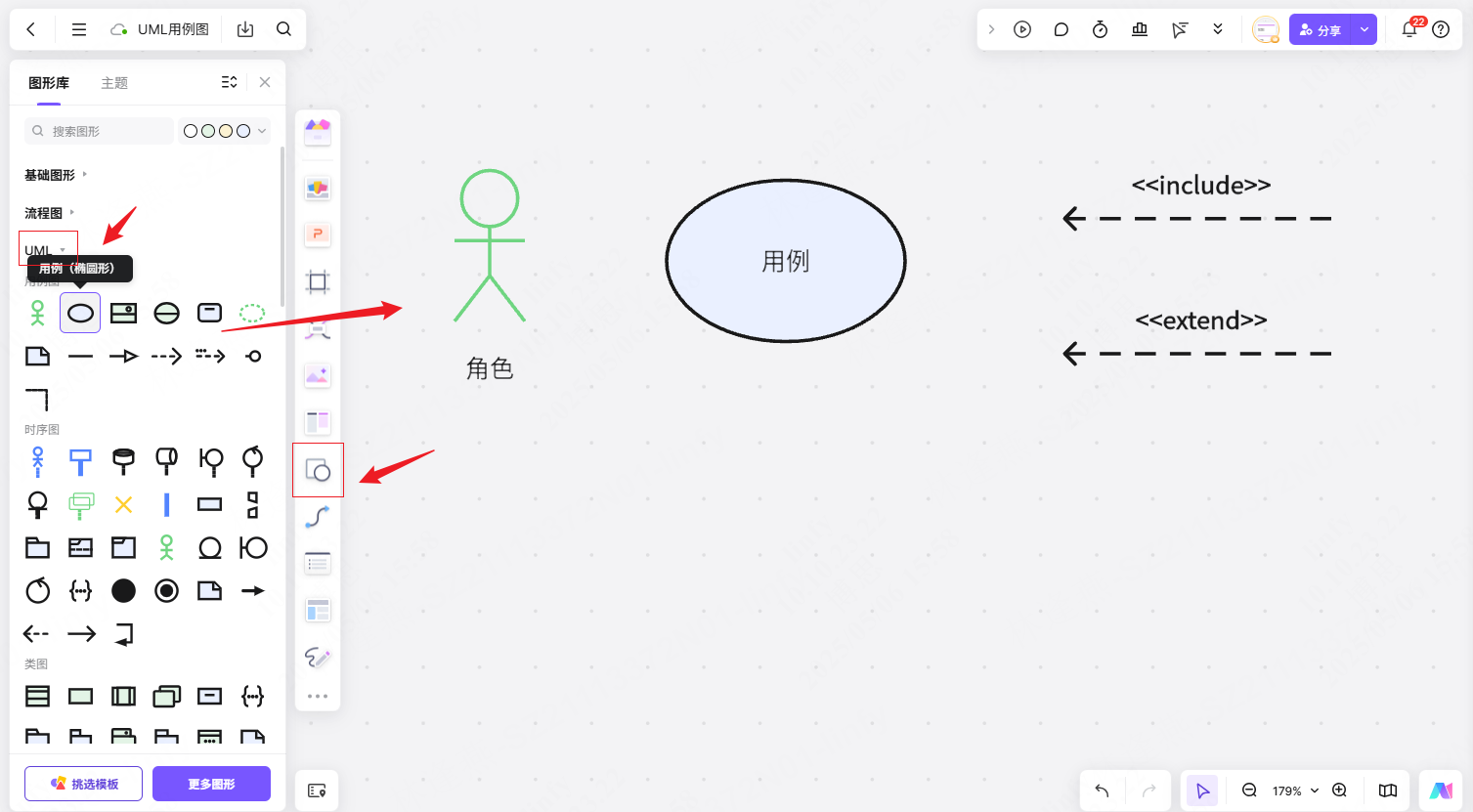

在左侧的图形工具栏找到 “参与者”（小人图标）和 “用例”（椭圆图标），拖入画布：参与者放在方框外，用例放在方框内。

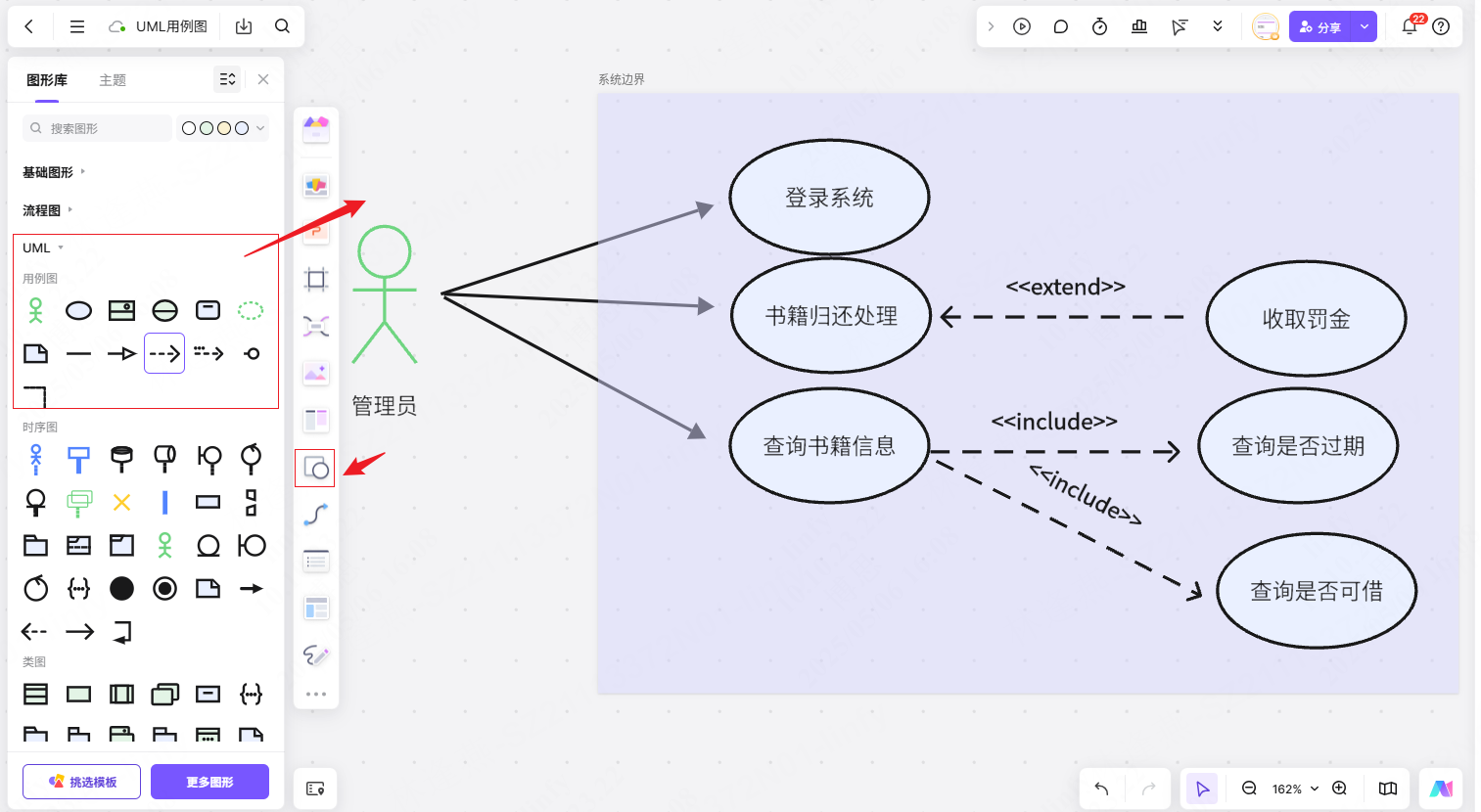

步骤 3：连接关系并标注

• 关联关系：管理员→登录系统，书籍借阅/归还/处理、查询书籍信息；
• 包含关系：“查询书籍信息” 包含 “查询是否过期或可助”（用 <<include>> 标注）。
• 扩展关系：“还书” 时若逾期，扩展 “收取罚金”（用 <<extend>> 标注）。

步骤 4：美化和导出

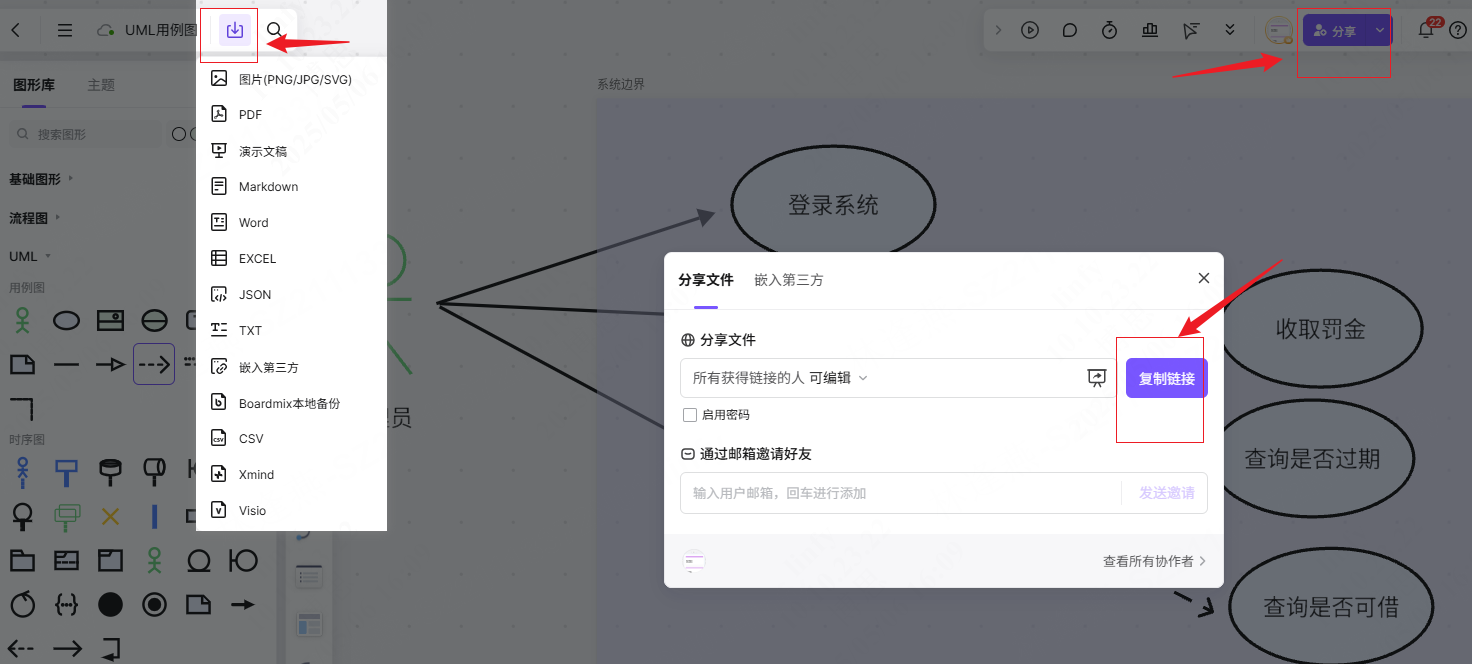

调整图形颜色、字体大小，让图更清晰；用例图需分享团队成员可点击左上角 “导出”，支持PNG、PDF、SVG等格式或一键复制文件链接。

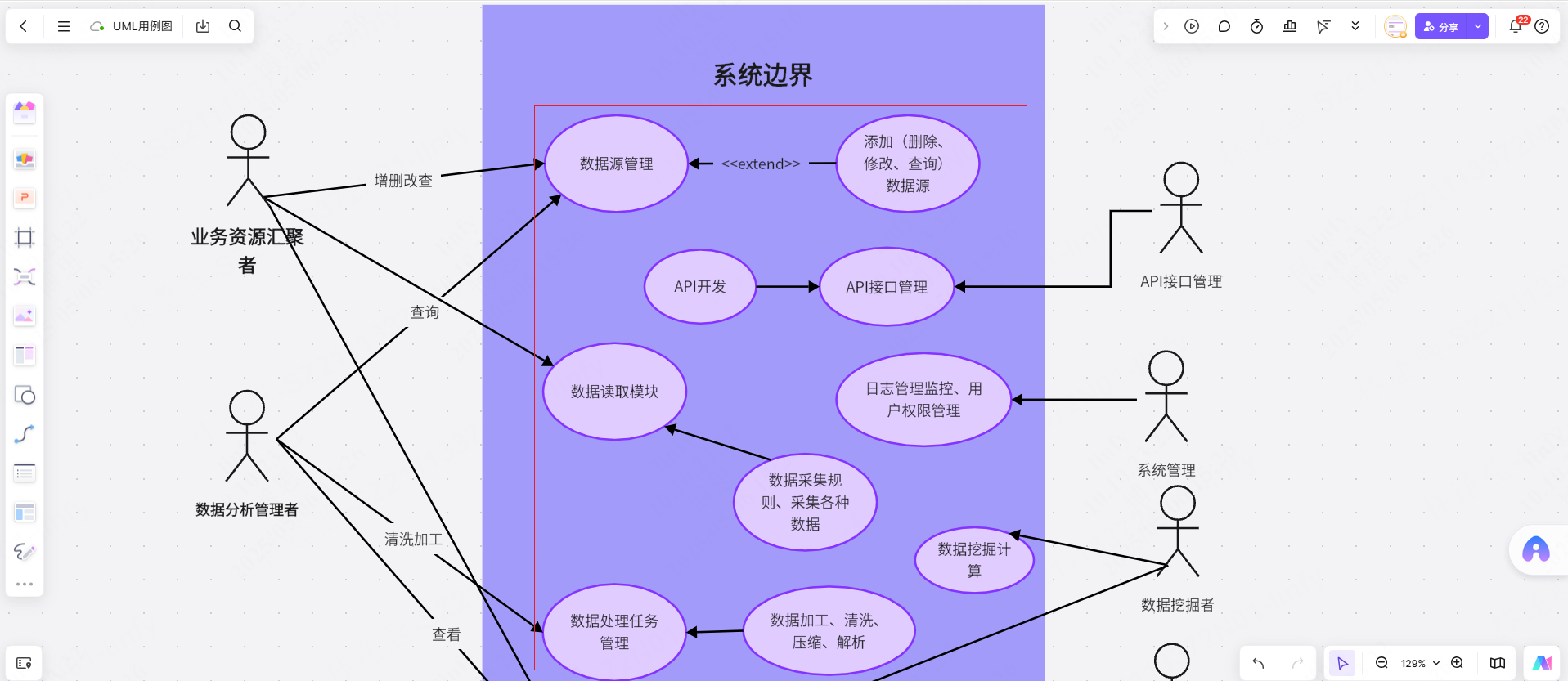

上述介绍使用boardmix博思白板从0-1绘制UML用例图，如你需要快速搭建用例图，也支持在boardmix模板社区中查找并使用。

UML用例图看似专业，其实并不难，关键是掌握 “参与者 - 用例 - 关系” 三要素，加上好用的工具助力。本文推荐的boardmix博思白板，不仅提供现成的 UML 用例图模板，还有自动对齐、多人协作等功能，新手也能快速上手。无论是做需求分析、写文档，还是和团队沟通，用例图都能让你的工作效率翻倍。

你在工作中用过用例图吗？遇到过哪些问题？欢迎在评论区留言讨论～
