系统架构图从入门到精通:手把手教你绘制专业级架构图(附 10 套可复用模板,含医疗 / 零售 / 电商多场景)

你是否曾在面对复杂的技术文档时抓耳挠腮?那些密密麻麻的组件、错综复杂的连线,让系统架构图看起来像一团解不开的 “技术乱麻”?别担心!系统架构图并非技术专家的专属,它更像是一张清晰的 “技术导航图”,即使是零基础的新手,也能通过它快速掌握系统骨架、团队协作逻辑和业务流转链路。
在软件开发中,70% 的沟通成本源于团队对系统理解的偏差;在技术决策时,60% 的架构漏洞源于缺乏可视化的全局视角。无论是开发团队高效对齐需求,还是管理者制定技术升级方案,系统架构图都是降本提效的 “可视化神器”。本文将从核心概念出发,拆解技术 / 业务 / 应用 / 数据四大架构层,并重磅分享 10 套来自 boardmix 博思白板的免费模板(含医疗、零售、电商等多行业案例),让你一看就懂、一用就会,从此告别 “架构设计难” 的困扰!

1. 系统架构图是什么?

系统架构图是借助可视化语言来描述系统组件、交互逻辑与技术架构的 “蓝图”,它以直观的方式呈现系统的整体构造与各部分关联。

打个比方,系统架构图就像给电脑软件、网站这些虚拟系统画的一张全家福照片—— 把组成系统的用户端、服务器、数据库等各个部分画出来,再用箭头标出它们怎么传递信息、怎么配合工作,从而一眼看清系统的整体结构。其核心价值体现在多个方面:

  • 团队协作:在团队协作中,系统架构图能够统一团队成员的技术认知,让不同角色对系统的理解达成一致,从而有效减少沟通成本。比如开发团队里有人负责写前端页面,有人负责搭服务器。系统架构图像用同一张地图导航,再也不用反复解释同事功能要连到我哪部分,沟通效率蹭蹭涨。
  • 决策支撑:对于决策支撑而言,它清晰展现系统的边界、组件间的依赖关系以及系统的扩展性,为技术选型、架构优化等决策提供直观依据,帮助决策者把握系统的整体格局和发展方向;
  • 落地指导在落地指导上,系统架构图为开发和运维工作提供可复用的结构化框架,使团队在具体实施过程中有章可循。比如新人查看系统架构图,就知道先搭哪个模块,运维人员也知道出故障时先检查哪个环节,减少返工和混乱。

简单理解,系统架构图就是把复杂的系统翻译成人人能看懂的图画,让团队干活更顺、让系统长得更稳。

2. 系统架构图的四大核心组成部分

了解系统架构图的组成,就像拆开一台机器研究零件,既能帮你看懂复杂系统的 “骨架” 和 “脉络”,知道各个部分如何配合工作,帮助你在设计自己的系统时少走弯路,甚至和技术团队沟通时更顺畅。以下是系统架构图的四大组成部分:

(1)技术架构层

描述系统运行的基础设施,比如服务器、数据库、中间件等硬件和网络的部署位置,以及开发时用的工具包,包括编程语言、框架和工具链的搭配逻辑,解决“系统用什么技术搭建、如何运行在硬件上”的问题。简单说,就是把系统运行的“地基”和“材料”搞清楚。

(2)业务架构层

关注系统的业务骨架,一方面划分核心业务模块(比如一个电商系统的用户端、商家服务端、管理员后台各自该做什么),明确不同模块的功能边界。

另一方面梳理业务流程闭环,比如用户下单后数据如何在各模块间流转、不同用户、商家、客服等角色的权限如何设置、业务规则如何可视化呈现,让团队清楚 “系统要实现哪些业务、怎么运转”。

(3)应用架构层

解决系统模块化设计的问题,包括模块拆分原则,比如选择微服务架构把系统拆成多个独立小服务,还是单体架构做成一个整体,以及模块间的交互方式,例如通过API 协议(如 HTTP、RPC)、数据格式(JSON、XML)和调用关系图,定义不同模块如何 “对话” 和协作,确保系统既灵活又稳定。

(4)数据架构层

围绕数据的全生命周期,一是描绘数据流向,从输入(用户提交表单、传感器采集)到处理(计算、分析)再到输出(页面展示、报表生成)的全链路流向。

二是制定存储方案,比如选择关系型数据库(MySQL)还是NoSQL数据库(MongoDB)、如何设置缓存(如 Redis)提升速度、数据安全策略(加密、备份)如何保障,解决 “数据怎么存、怎么用、怎么安全” 的问题。

3. 系统架构图模板推荐

前面对系统架构图组成部分的介绍,我们该如何快速开启绘制系统架构图呢?由于网上有诸多与策略分析相关的现成模板,因此完全无需自己动手绘制,只要找到合适的策略分析模板,替换其中的内容就够了!

为了帮忙我们更高效使用系统架构图,以下我们推荐10款系统架构图模板。每一款我们都会提供详细的介绍,包括模板的模板特点和适用场景。

注:以下展示的10个系统架构图模板,均来自系统架构图软件boardmix模板社区,想拿到可编辑源文件的朋友,可在浏览器搜索boardmix博思白板,访问模板社区免费获取。

(1)医院员工管理系统架构图模板

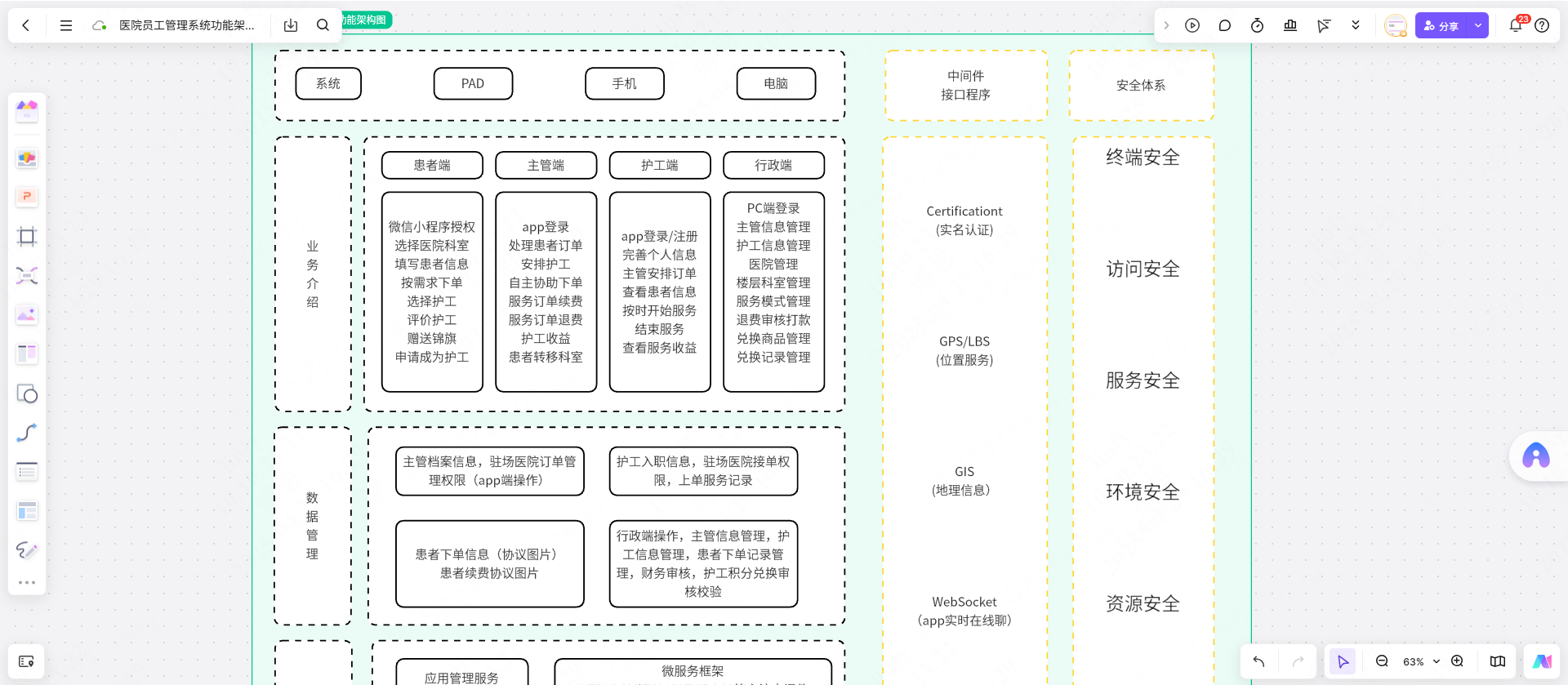

医院员工管理系统功能架构图-来自boardmix模板社区

该系统架构模板以多端适配与全面安全体系为核心,结合清晰的业务角色划分及强大的技术平台支撑,为医护服务类系统构建提供了高效且安全的解决方案,有力保障业务流程的顺畅与数据安全。其特点如下:

  • 多端覆盖:支持系统、PAD、手机、电脑等多种终端,满足不同用户场景需求。
  • 角色与业务清晰:细分为患者端、主管端、护工端、行政端,各端业务功能明确,流程闭环完整。
  • 数据管理细致:涵盖患者信息、订单数据等,保障业务数据的规范存储与管理。
  • 技术平台多样:采用微服务框架、主流中间件、HbuilderX开发工具及 MySQL 数据库,确保系统开发与运行的稳定性。
  • 安全体系全面:包含终端、访问、服务、环境、资源、网络安全,辅以实名认证、位置服务、聚合支付等,保障系统整体安全性。

该模板适用于护工服务管理平台,实现患者需求与护工服务的高效匹配及全流程管理;也适合医疗机构后勤服务系统,通过多端协作与安全管控,提升服务调度、人员管理及患者体验,优化医疗相关配套服务的运营效率。

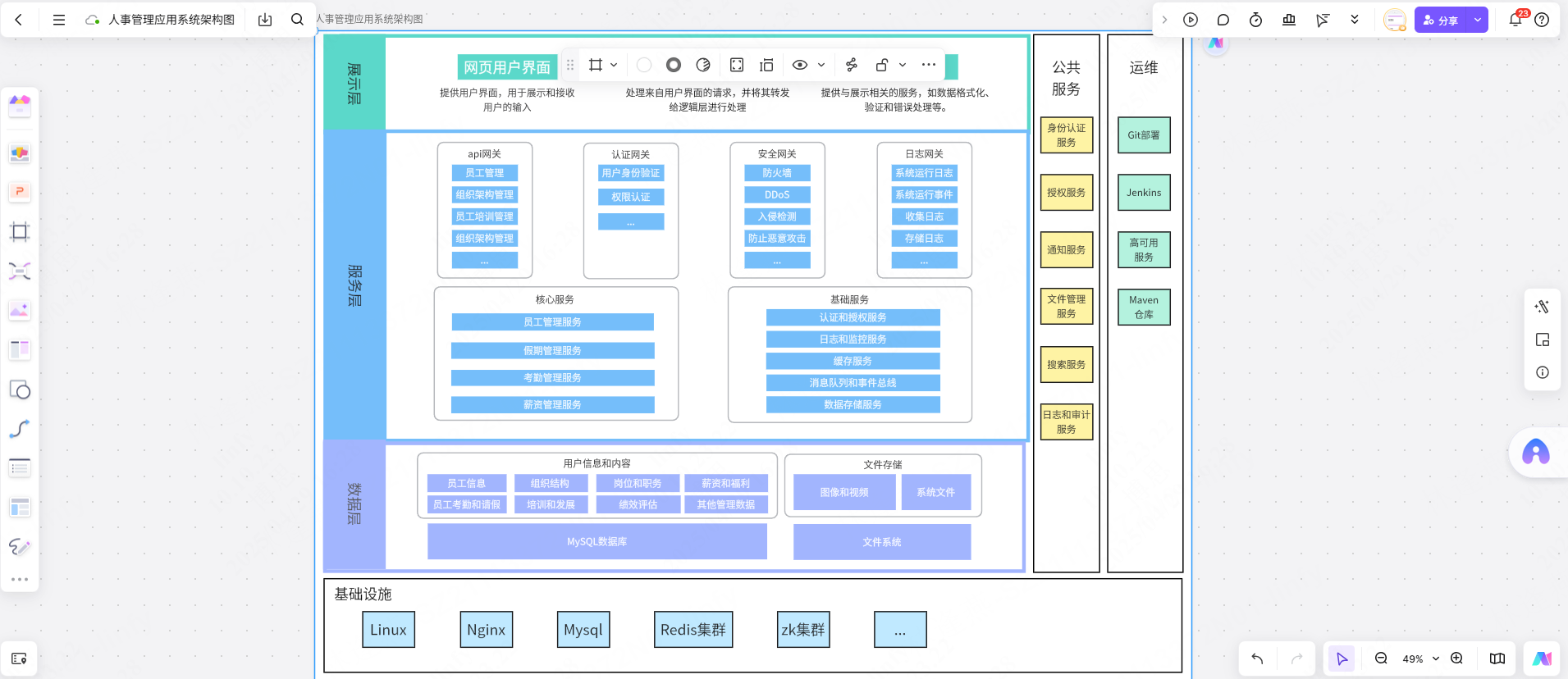

(2)人事管理应用系统架构图

人事管理应用系统架构图-来自boardmix模板社区

该模板以分层架构展示人事管理系统,从展示层到基础设施层功能划分明确,覆盖用户交互、业务逻辑、数据管理及底层支撑;同时细化核心服务、安全防护等模块,为构建人事管理系统提供了直观且全面的设计参考。以下是该模板特点:

  • 分层清晰:设展示、服务、数据、基础设施四层,各层功能明确,解耦性强。
  • 服务细分:服务层分员工、假期等核心业务与认证、日志等基础服务,兼顾业务与通用能力。
  • 安全防护:设API、认证、安全网关,强化系统安全与访问控制。
  • 架构完整:包含公共服务(身份认证)与运维(Git 部署),提供全面实用的搭建指导。

该模板适用于各类企事业单位的人事管理场景,通过分层设计与功能模块整合,能有效满足此类场景下对员工全生命周期管理、多业务协同处理及系统稳定运行的需求。

(3)智能零售方案系统架构图

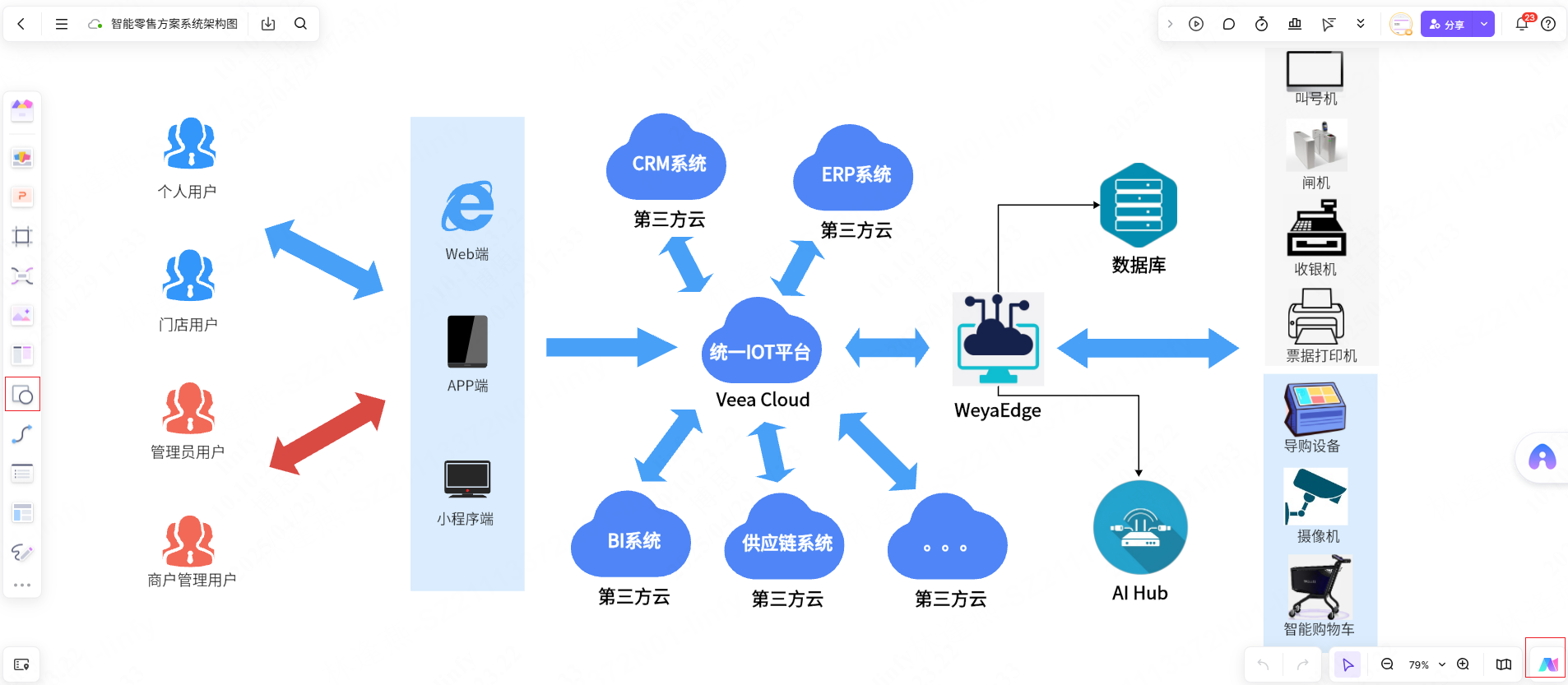

智能零售方案系统架构图-来自boardmix模板社区

智能零售方案系统架构模板,以其灵活适配多类终端、深度集成异构系统及优化边云协作的优势,为零售企业构建智能的运营体系提供强力的支持。以下是该模板特点:

  • 多端融合与全渠道覆盖:支持 Web 端、APP 端多终端接入,满足不同角色的操作需求,从而实现线上线下全渠道覆盖。
  • 强兼容性与集成能力:通过统一 IOT 平台连接多种第三方云系统,集成各类硬件设备,打破数据与设备孤岛,实现系统高效协同与数据互通。
  • 灵活的边云协同架构:结合边缘计算与云端处理,保障前端设备数据实时处理,利用云端进行大数据分析与策略优化,提升系统响应速度与智能化水平。

该方案适用于大型商场、连锁零售门店及综合型零售企业,可整合多类型设备与业务系统实现统一管理、数据实时同步及智能分析,助力优化用户体验、提升运营效率并推动企业数字化转型。

(4)电商平台系统架构图

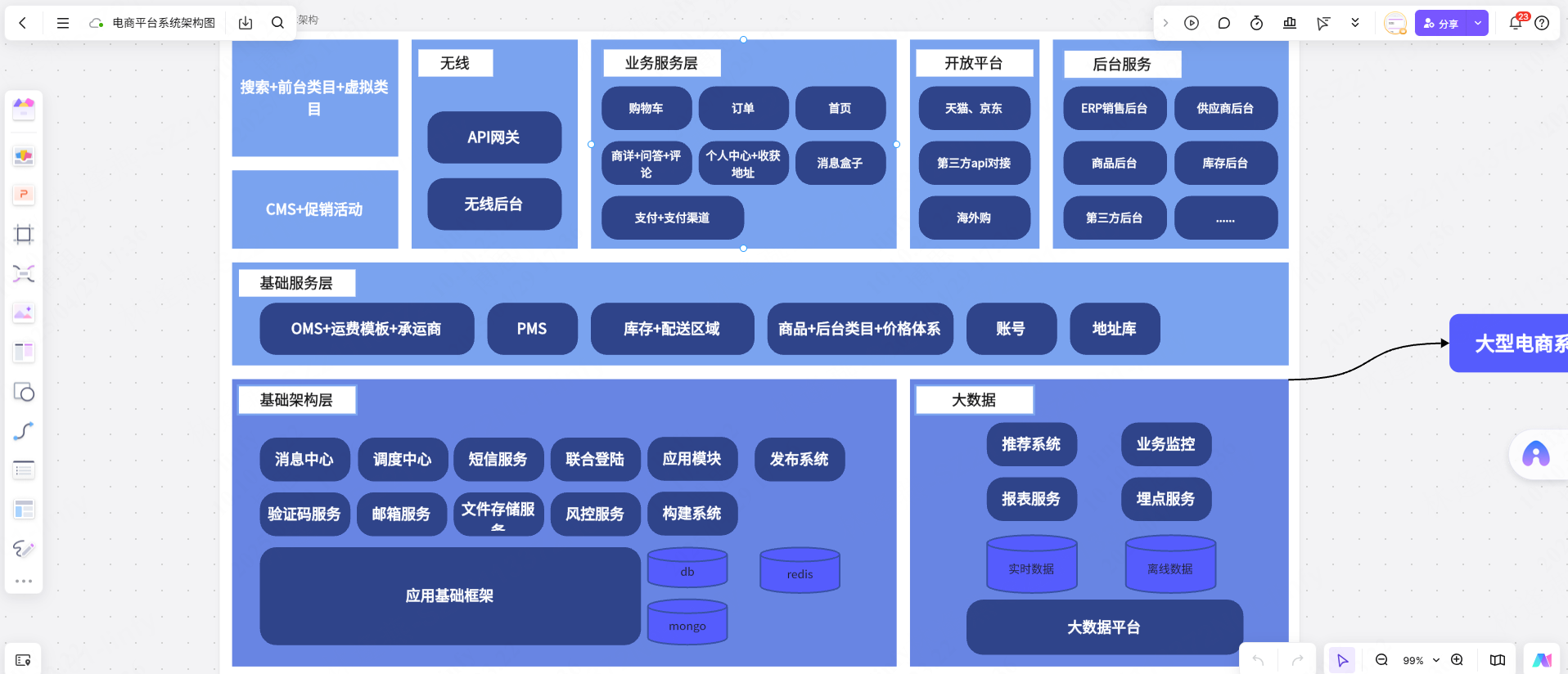

电商平台系统架构图-来自boardmix模板社区

电商平台系统架构模板层次清晰、功能完备,全面覆盖电商业务全流程,既能保障前端多样化展示与交互,又能支撑后台复杂业务处理,为电商平台搭建提供坚实且灵活的架构支撑。

  • 分层架构明确:涵盖搜索前台、业务服务层、基础服务层、基础架构层等,各层功能定位清晰,保障系统有序运行。
  • 业务功能全面:集成购物车、订单、支付、商品管理等核心模块,同时通过开放平台对接第三方(如天猫、京东),拓展业务边界。
  • 基础服务完善:具备 OMS、PMS、库存管理、账号体系等基础服务,确保电商核心业务稳定运作。
  • 大数据赋能:通过推荐系统、业务监控、报表服务等大数据模块,优化用户体验与运营决策。

该系统架构图适用于搭建综合性电商平台,满足多品类商品管理、复杂交易流程及多渠道对接需求;也适合需强化ERP、库存后台管理与数据驱动运营的电商企业。

(5)应用系统架构图

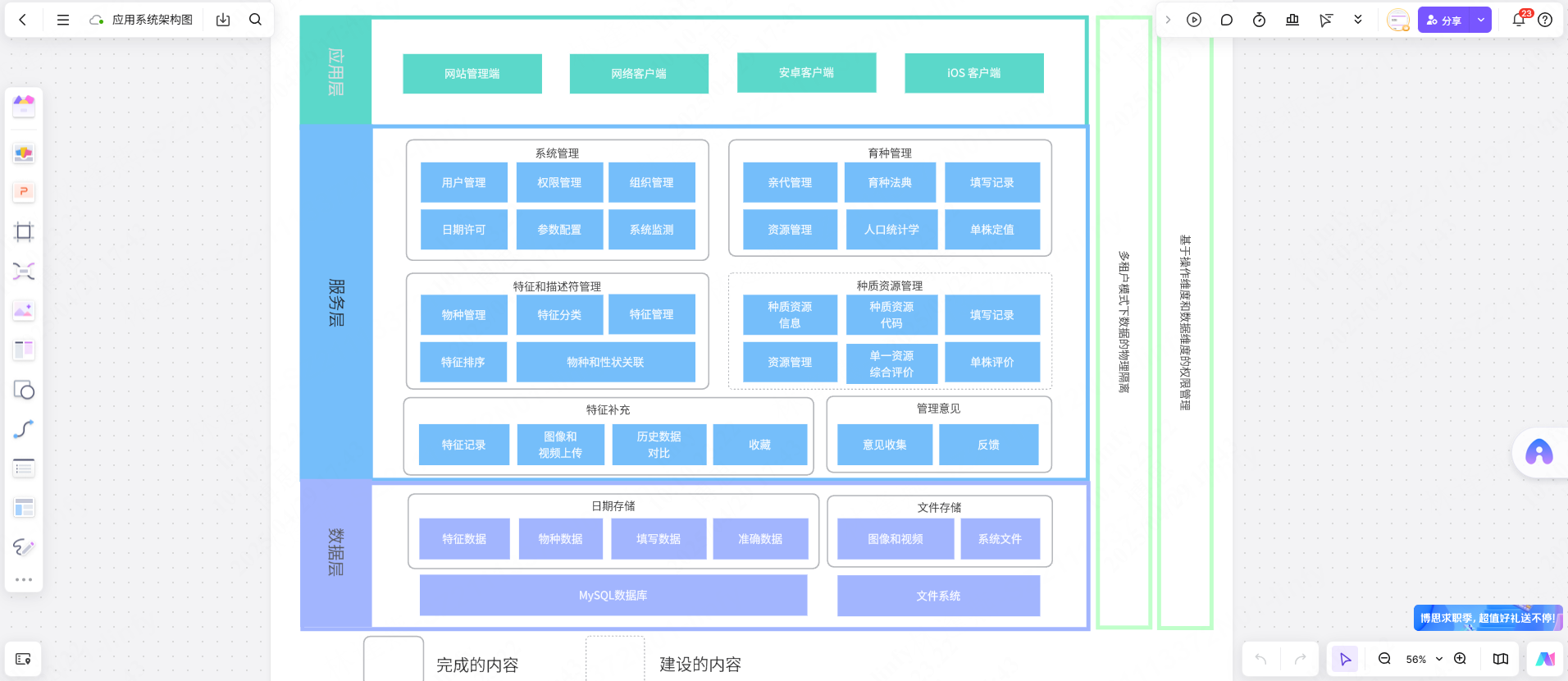

应用系统架构图-来自boardmix模板社区

应用系统架构图融合多端访问与丰富业务管理功能,为应用平台构建提供高效、有序且安全的框架支撑,确保系统稳定运行与业务灵活拓展。以下是该模板特点:

  • 多端适配:应用层支持网站管理端、网络客户端、安卓及 iOS 客户端,满足不同终端使用需求。
  • 业务全面:服务层涵盖系统管理、育种管理、特征和描述符管理、种质资源管理等模块,覆盖专业领域核心业务。
  • 数据管理清晰:数据层划分日期存储与文件存储,依托 MySQL 数据库与文件系统,实现数据分类存储与高效管理。
  • 安全可控:具备基于树维度和数据维度的权限管理,多租户模式下数据物理隔离,保障数据安全性与独立性。

该系统架构图模板适用于农业科研领域的育种管理平台,也适合需要多端操作、严格权限控制及海量数据存储管理的专业应用平台,如科研项目管理系统等。

(6)供应商系统架构图

供应商系统架构图-来着boardmix模板社区

供应商系统架构模板功能全面且布局合理,既覆盖供应商管理、采购全流程,又集成电子商城与技术支撑,为企业构建供应商管理及采购业务平台提供有力支持。其特点如下:

  • 全流程覆盖:应用层区分投标供应商与招标采购单位需求,后台管理层贯穿供应商入驻、采购需求、报价比价、采购执行等全流程环节。
  • 模块精细划分:供应商管理涵盖入驻、审核、认证等;采购需求包含申请、汇总、计划调整等;报价比价涉及公告、询价、双评审(技术与商务)等,各环节清晰明确。
  • 融合电子商城:具备商品档案、商城门户、商家开店、订单跟踪等功能,丰富采购业务场景。
  • 技术支撑完善:通过组织架构、用户角色、流程中心、数据库建模等技术平台,确保系统灵活扩展与稳定运行。

该模板适用于企业级采购平台,实现供应商全生命周期管理与采购流程数字化,也适合制造业和零售等行业整合电子商城功能的供应链系统。

(7)监控系统架构图

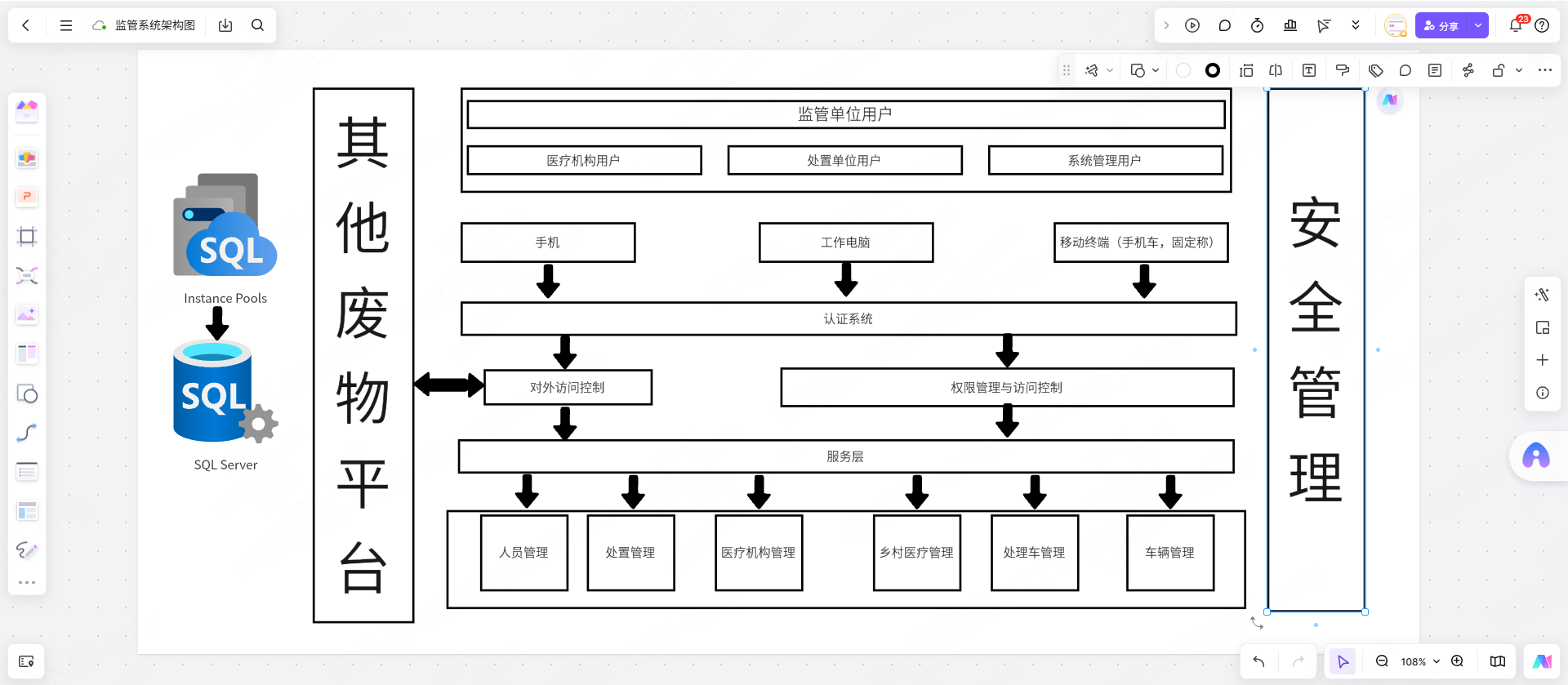

监控系统架构图-来自boardmix模板社区

监控系统架构模板设计科学且功能完备,通过多用户类型覆盖与严格安全管理机制,结合清晰的层次划分及丰富功能模块,为构建监控系统提供有力支撑。其特点如下:

  • 多用户类型支持:涵盖监管单位用户、医疗机构用户、处置单位用户等多种角色,满足不同职能主体的使用需求。
  • 强化安全管控:设置认证系统、权限管理与访问控制、对外访问控制等安全环节,全方位保障系统数据与操作安全。
  • 业务功能全面:服务层集成人员管理、处置管理、医疗机构管理等核心模块,覆盖监控业务全流程,确保管理无死角。
  • 良好兼容性与扩展性:与其他废物平台及 SQL Server 对接,便于数据交互与系统扩展,适应复杂业务环境。

该模板适用于医疗废物处理监控场景,也适合需要严格安全管理与多角色协同的监控系统,如医疗行业的废物处置监控,保障业务高效、有序运行。

(8)钢筋加工场MES系统架构图

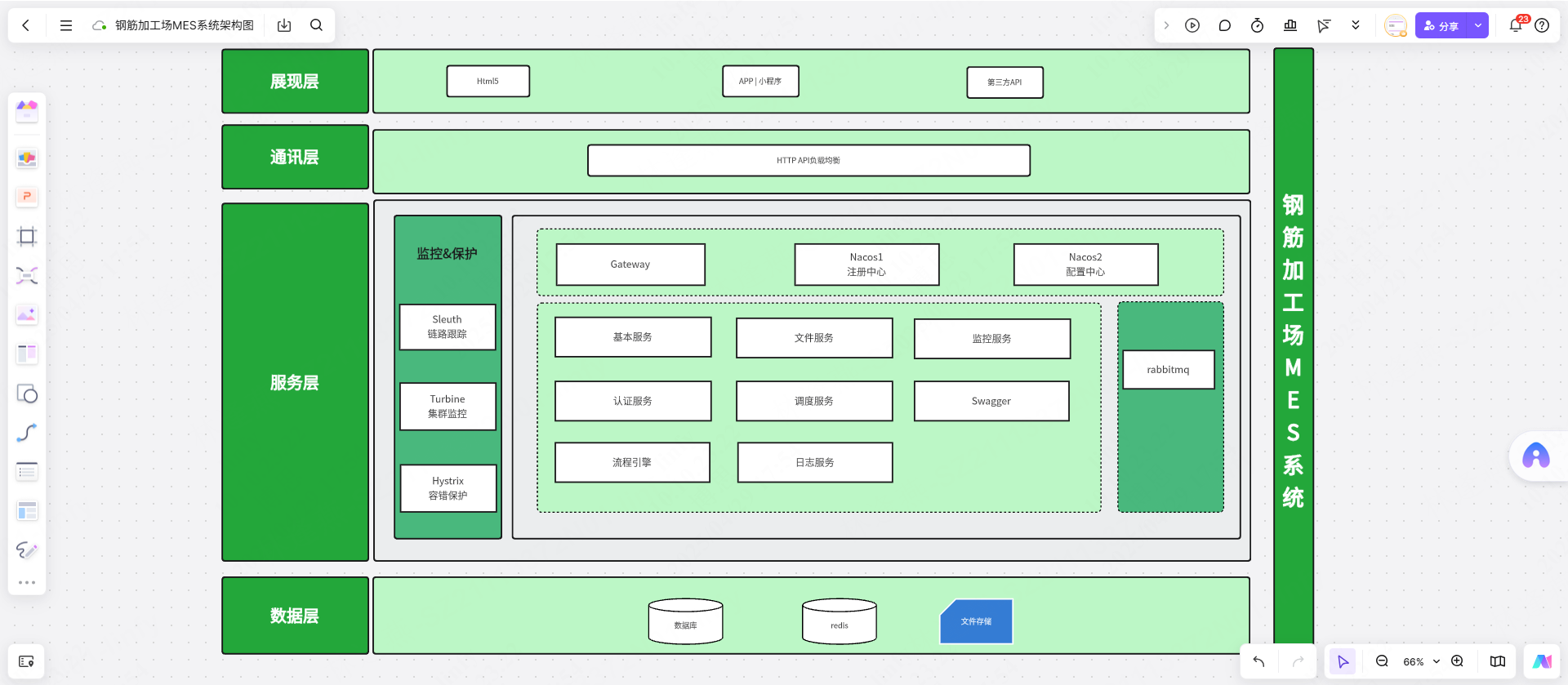

钢筋加工场MES系统架构图-来自boardmix模板社区

监控系统架构模板功能集成度高且层次分明,通过分层设计与服务模块整合,能够满足多样化的监控与管理需求。其特点如下:

  • 多端适配展现层:支持 Html5、APP / 小程序、第三方 API 等多种访问方式,满足不同终端用户的使用需求。
  • 高效通讯层设计:采用 HTTP API 负载均衡,保障数据传输的高效与稳定。
  • 服务层功能丰富:集成基本服务、文件服务、认证服务、调度服务等多种模块,同时配备 Gateway、Nacos 注册与配置中心,提升系统灵活性与可配置性。
  • 强化监控保护:具备 Sleuth 链路跟踪、Turbine 集群监控、Hystrix 容错保护等机制,保障系统稳定运行与故障应对能力。
  • 多样化数据层:包含数据库、redis、文件存储等多种存储方式,满足不同类型数据的存储与管理需求。

该模板适用于钢筋加工场工业制造领域,也适合各类企业级应用,尤其是需要高稳定性、强扩展性及多端访问的监控场景,助力企业提升运营效率与风险应对能力。

(9)服务端系统架构图

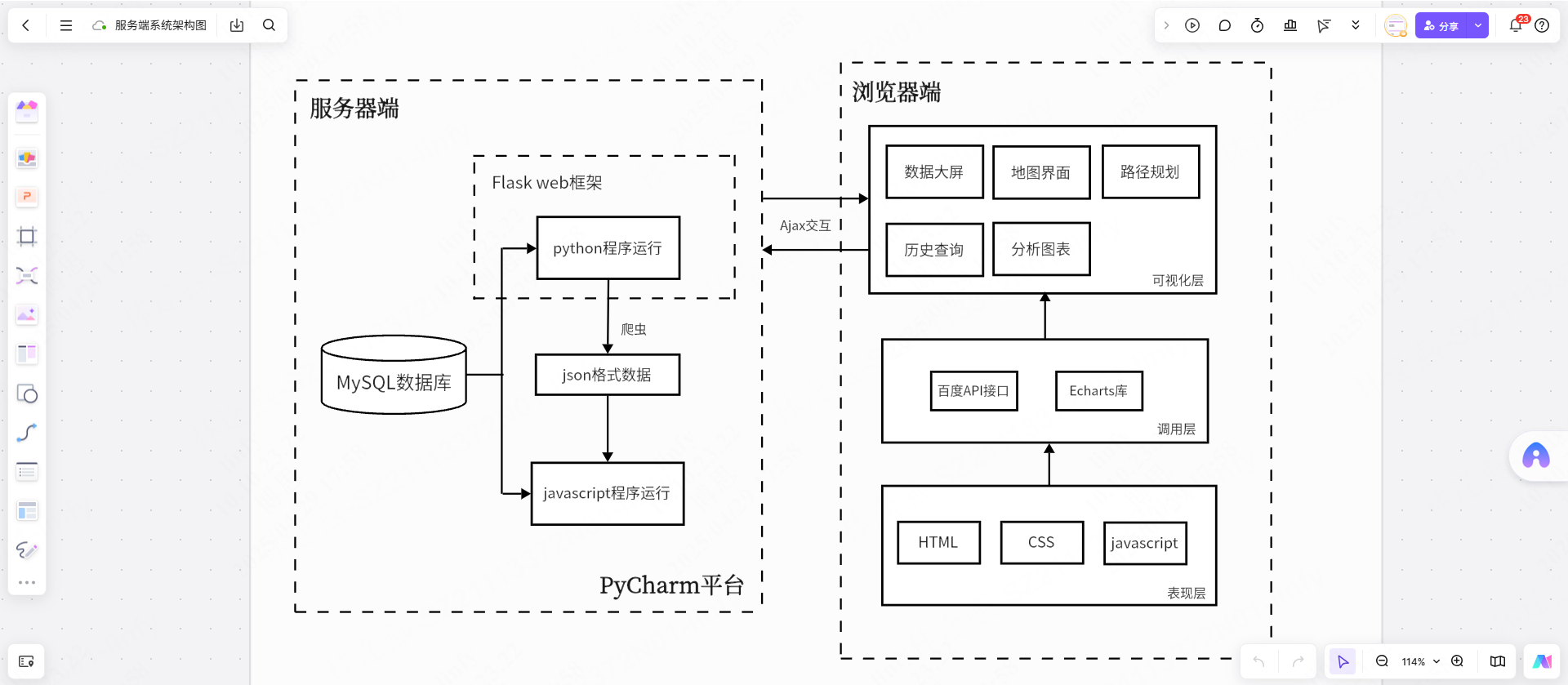

服务端系统架构图-来自boardmix模板社区

服务端系统架构图技术选型合理且层次清晰,Flask 框架与 Python、JavaScript 的结合,配合 MySQL 数据库及 Ajax 交互。其特点如下:

  • 技术栈多元化:服务端采用 Flask web 框架,结合 Python 与 JavaScript 程序运行,适配多种开发场景,数据处理灵活。
  • 交互高效:前后端通过 Ajax 交互,实现数据的实时传输与处理,提升用户体验。
  • 数据存储稳定:依托 MySQL 数据库,保障数据存储的可靠性与安全性。
  • 可视化能力强:浏览器端借助百度 API 接口与 Echarts 库,支持数据大屏、地图界面、分析图表等多种可视化展示。

该模板适用于地理信息分析、路径规划类应用,如物流调度系统、城市交通监控平台;也适合数据分析平台、业务监控系统等,从而实现数据的深度挖掘与直观呈现。

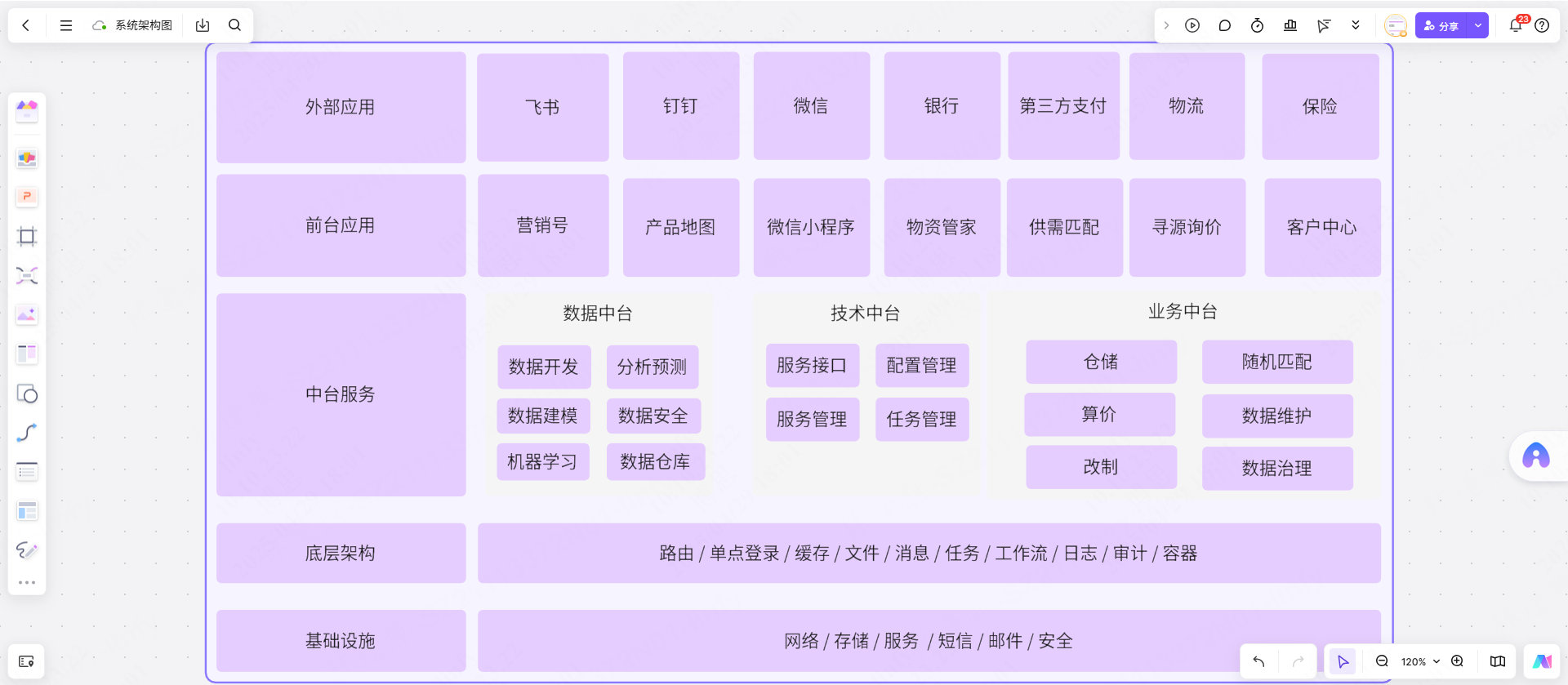

(10)企业全链路业务中台系统架构图

系统架构图-来自boardmix模板社区

该系统架构模板通过分层设计与中台能力整合,有效衔接外部应用与内部业务,助力企业实现资源优化与业务创新。其特点如下:

  • 分层架构清晰:涵盖基础设施(网络、存储等)、底层架构(路由、日志等)、中台服务(数据 / 技术 / 业务中台)、前台应用、外部应用,各层职责分明,保障系统有序运行。
  • 中台能力强大:数据中台支持数据开发、建模、分析预测;技术中台提供服务接口、任务管理等;业务中台涵盖仓储、算价、改制等,实现业务与数据深度融合。
  • 开放性与集成性高:无缝对接飞书、微信、银行、第三方支付等外部应用,满足多样化业务场景需求,提升企业协同效率。

该模板适用于大型电商企业,整合营销、支付、物流等环节;也适合制造业等复杂业务场景,借助中台能力实现数据驱动决策。

通过拆解四大核心架构层 + 套用 10 套实战模板,即使是技术小白也能快速产出专业级架构图。这些模板不仅覆盖多端适配、权限管理、数据安全等通用需求,更针对医疗员工管理、智能零售、电商平台等细分场景提供 “即拿即用” 的解决方案,帮你省去 80% 的绘图时间。
