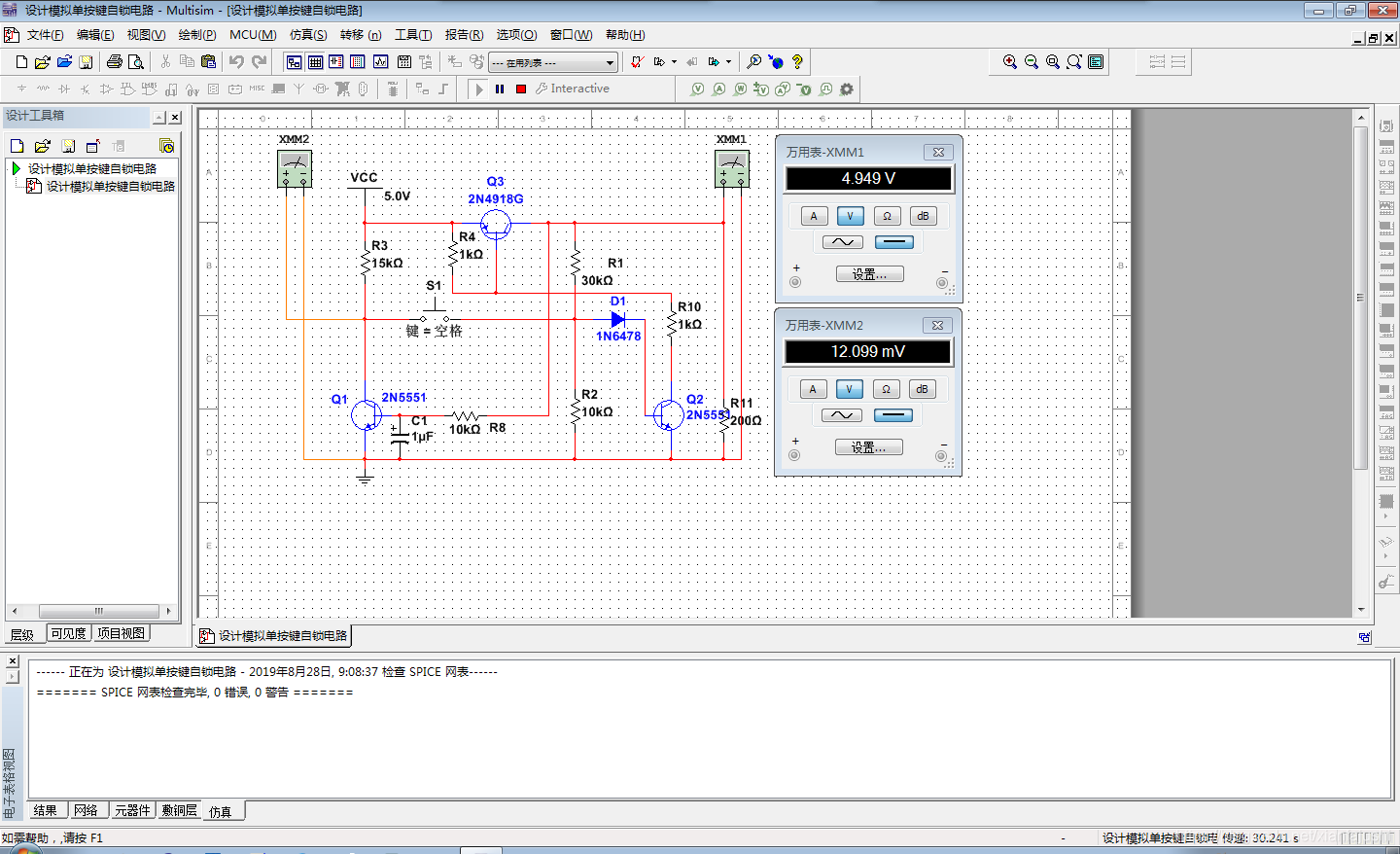

单按键自锁开关电路设计

最新推荐文章于 2025-01-14 15:45:37 发布
最新推荐文章于 2025-01-14 15:45:37 发布
阅读量6.6k 收藏 16
点赞数 1
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xianfajushi/article/details/100395759
版权

由http://bbs.elecfans.com/jishu_1825882_1_1.html 引发的设计

电路稍微修改即可实现一通电就开机还是关机的状态，这种电路只能在某些场合适用，后级若有储能存在则无法正确关闭，比较可靠且不受开关电路后面储能影响的用数字与逻辑电路，有机会再设计。

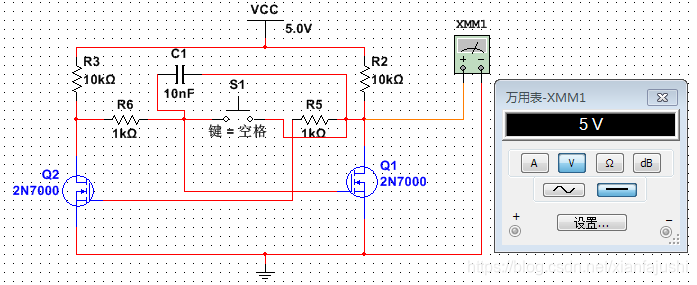

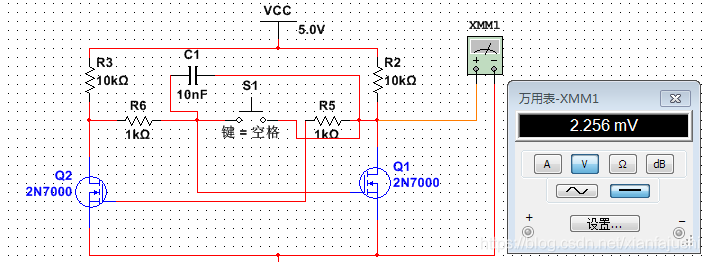

 设计了一个非门单按键开关电路
