PDMS Pipeline Tool 教程（二）：通用功能

1.主菜单

1.1 文件

1. 打开：打开一个管线列表存储文件，该文件可以通过另存为功能产生，是txt类型文件；
2. 另存为：将管线list列表的Pipe或者Bran保存为一个txt文件，通过txt文件另存和读取管线列表，实现工作对象范围的存储功能；

1.2 功能：主功能切换；

1. 材料表：预览或导出材料表，带一个标准示例报表模板；
2. 目录树顺序：检查材料在目录树中的顺序是否与图面元件顺序一致；
3. 汇料开关：设置元件是否参与汇料的开关属性；

1.3 查看日志：

1. 打开日志文件，日志文件就是程序包文件目录下的log.txt，通过log文件记录错误和提示信息，实现日志功能；

1.4 选项：与软件参数设置有关的功能；

1. 自定义：设置管线list中的对象的类型，可以设置Pipe或Bran，通过xml配置文件加载和存储自定义信息，实现用户差异化设置功能；
2. 重置配置文件：xml配置文件如果发生丢失或者损坏，直接点击重置配置按钮；
3. 释放所有管线：批量释放项目管线；

1.5 帮助：

1. 用户手册：快速打开博客专栏导航文章；
2. 声明和用户协议：声明和用户协议；
3. 关于：查看软件版本号。

2.快捷菜单条

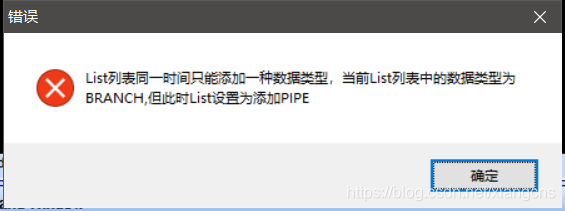

1. 添加：选中SITE或者ZOOM点击添加按钮，可以将PIPE或者BRAN加入到管线列表中；List列表中只能同时添加一种类型的数据对象，例如列表中已经添加了Branch，则再添加PIPE时候会提示数据类型错误，如图1所示。


图1

2. 删除：勾选某个管线，点删除按钮删除选中的管线；
3. 清空：清空管线list列表；
4. 定位：选中管线list列表中的某个PIPE或者BRAN，点击定位按钮在目录树中检索并选中；
5. 拾取：在3DView中用鼠标框选元件对象，点击拾取按钮可以将选中的对象所属的PIPE或者BRAN加入到管线list列表；
