将Halcon DeepLearning Tool工具生成的hdict文件转为TXT文件

最新推荐文章于 2025-03-04 22:09:01 发布
最新推荐文章于 2025-03-04 22:09:01 发布
阅读量4.6k 收藏 30
点赞数 7
文章标签： c# 深度学习 图像识别
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xiangdehu/article/details/103772164
版权

Halcon DeepLearning Tool工具是一个非常好用的目标检测标注工具，但是其生成的hdict文件无法直接用于其他深度学习工具，so本文提供了一种方法可以将hdict先转为TXT数据格式。

方法如下：
1.新建一个C#项目Hdict2Txt，创建一个窗体添加两个按钮控件，添加Form1_Load事件、button1_Click和button2_Click点击事件
2.复制下面代码，然后点运行就可以了

using System;
using System.IO;
using System.Text;
using System.Windows.Forms;
using HalconDotNet;

namespace Hdict2Txt
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }
        private HTuple HDict = new HTuple();
        private DictDatas dictDatas = new DictDatas();
        private HTuple hv_DictFile = @"data\train.hdict";
        private string saveInfoPath = @"data\labels.txt";
        private void Form1_Load(object sender, EventArgs e)
        {
            button1.Text = "选择文件";
            button2.Text = "转为TXT";
        }
        private void button1_Click(object sender, EventArgs e)
        {
            using (OpenFileDialog ofg = new OpenFileDialog() { Filter = "Halcon字典文件(*.hdict)|*.hdict" })
            {
                if (ofg.ShowDialog() == DialogResult.OK)
                {
                    hv_DictFile = ofg.FileName;
                    saveInfoPath = hv_DictFile + ".txt";
                    HOperatorSet.ReadDict(hv_DictFile, new HTuple(), new HTuple(), out HDict);
                }
            }
        }

        private void button2_Click(object sender, EventArgs e)
        {
            HOperatorSet.ReadDict(hv_DictFile, new HTuple(), new HTuple(), out HDict);
            GetDictInfo();
            GetLabels();
            MessageBox.Show("处理完成,文件已保存到："+Application.StartupPath+ "\\"+saveInfoPath);
        }
        private void GetDictInfo()
        {
            HTuple AllKeys = new HTuple();
            HOperatorSet.GetDictParam(HDict, "keys", new HTuple(), out AllKeys);
            if (AllKeys.Length != 0)
            {
                try
                {
                    HOperatorSet.GetDictTuple(HDict, "class_ids", out this.dictDatas.class_ids);
                    HOperatorSet.GetDictTuple(HDict, "class_names", out this.dictDatas.class_names);
                    HOperatorSet.GetDictTuple(HDict, "samples", out this.dictDatas.samples);
                    HOperatorSet.GetDictTuple(HDict, "image_dir", out this.dictDatas.image_dir);

                    if (File.Exists(saveInfoPath))
                    {
                        File.Delete(saveInfoPath);
                    }

                    StringBuilder class_ids = new StringBuilder();
                    StringBuilder class_names = new StringBuilder();
                    class_ids.Append("class_ids:");
                    class_names.Append("class_names:");
                    for (int i = 0; i < this.dictDatas.class_ids.Length; i++)
                    {
                        class_ids.Append(this.dictDatas.class_ids.TupleSelect(i).ToString() + ";");
                        class_names.Append(this.dictDatas.class_names.TupleSelect(i).ToString() + ";");
                    }

                    string[] lines = new string[4];
                    lines[0] = class_ids.ToString();
                    lines[1] = class_names.ToString();
                    lines[2] = "image_dir:" + this.dictDatas.image_dir.ToString();
                    lines[3] = "samples:";

                    File.AppendAllLines(saveInfoPath, lines);
                }
                catch
                {
                    MessageBox.Show("此文件格式不支持,无法正常读取！");
                    return;
                }
            }
            else
            {
                MessageBox.Show("hdict文件为空！");
            }
        }
        private void GetLabels()
        {
            HTuple selectsample = dictDatas.samples.TupleSelect(0);
            HTuple AllKeys = new HTuple();
            HOperatorSet.GetDictParam(selectsample, "keys", new HTuple(), out AllKeys);
            if (AllKeys.Length == 7)
            {
                //image_id; image_file_name; bbox_label_id; bbox_row1; bbox_col1; bbox_row2; bbox_col2;
                File.AppendAllText(saveInfoPath, "image_id;image_file_name;bbox_label_id;bbox_row1;bbox_col;bbox_row2;bbox_col2"+"\r\n");
                for (int i = 0; i < dictDatas.samples.Length; i++)
                {
                    selectsample = dictDatas.samples.TupleSelect(i);
                    HOperatorSet.GetDictParam(selectsample, "keys", new HTuple(), out AllKeys);

                    DictObjectItems doi = new DictObjectItems();
                    HOperatorSet.GetDictTuple(selectsample, "image_id", out doi.image_id);
                    HOperatorSet.GetDictTuple(selectsample, "image_file_name", out doi.image_file_name);
                    HOperatorSet.GetDictTuple(selectsample, "bbox_label_id", out doi.bbox_label_id);
                    HOperatorSet.GetDictTuple(selectsample, "bbox_row1", out doi.bbox_row1);
                    HOperatorSet.GetDictTuple(selectsample, "bbox_col1", out doi.bbox_col1);
                    HOperatorSet.GetDictTuple(selectsample, "bbox_row2", out doi.bbox_row2);
                    HOperatorSet.GetDictTuple(selectsample, "bbox_col2", out doi.bbox_col2);

                    string[] lines = new string[doi.bbox_label_id.Length];
                    for (int k = 0; k < doi.bbox_label_id.Length; k++)
                    {
                        lines[k] = doi.image_id + ";" + doi.image_file_name + ";" + doi.bbox_label_id.TupleSelect(k) + ";" + doi.bbox_row1.TupleSelect(k) + ";"
                            + doi.bbox_col1.TupleSelect(k) + ";" + doi.bbox_row2.TupleSelect(k) + ";" + doi.bbox_col2.TupleSelect(k);
                    }
                    File.AppendAllLines(saveInfoPath, lines);
                }
            }
            else if (AllKeys.Length == 8)
            {
                //['image_file_name', 'image_id', 'bbox_row', 'bbox_col', 'bbox_length1', 'bbox_length2', 'bbox_phi', 'bbox_label_id']
                File.AppendAllText(saveInfoPath, "image_id;image_file_name;bbox_label_id;bbox_row;bbox_col;bbox_length1;bbox_length2;bbox_phi" + "\r\n");
                for (int i = 0; i < dictDatas.samples.Length; i++)
                {
                    selectsample = dictDatas.samples.TupleSelect(i);
                    HOperatorSet.GetDictParam(selectsample, "keys", new HTuple(), out AllKeys);

                    DictObjectItems doi = new DictObjectItems();
                    HOperatorSet.GetDictTuple(selectsample, "image_id", out doi.image_id);
                    HOperatorSet.GetDictTuple(selectsample, "image_file_name", out doi.image_file_name);
                    HOperatorSet.GetDictTuple(selectsample, "bbox_label_id", out doi.bbox_label_id);
                    HOperatorSet.GetDictTuple(selectsample, "bbox_row", out doi.bbox_row1);
                    HOperatorSet.GetDictTuple(selectsample, "bbox_col", out doi.bbox_col1);
                    HOperatorSet.GetDictTuple(selectsample, "bbox_length1", out doi.bbox_row2);
                    HOperatorSet.GetDictTuple(selectsample, "bbox_length2", out doi.bbox_col2);
                    HOperatorSet.GetDictTuple(selectsample, "bbox_phi", out doi.bbox_phi);

                    string[] lines = new string[doi.bbox_label_id.Length];
                    for (int k = 0; k < doi.bbox_label_id.Length; k++)
                    {
                        lines[k] = doi.image_id + ";" + doi.image_file_name + ";" + doi.bbox_label_id.TupleSelect(k) + ";" + doi.bbox_row1.TupleSelect(k) + ";"
                            + doi.bbox_col1.TupleSelect(k) + ";" + doi.bbox_row2.TupleSelect(k) + ";" + doi.bbox_col2.TupleSelect(k) + ";" + doi.bbox_phi.TupleSelect(k);
                    }
                    File.AppendAllLines(saveInfoPath, lines);
                }
            }
            else
            {
                MessageBox.Show("此文件格式不支持,无法正常读取！");
                return;
            }
        }
    }
    public class DictDatas
    {
        //分类名
        public HTuple class_names;
        //分类ID
        public HTuple class_ids;
        //图片文件夹路径
        public HTuple image_dir;
        //图片标注信息，包括名称、标签、目标矩形框坐标等
        public HTuple samples;
    }
    public class DictObjectItems
    {
        public HTuple image_id;
        public HTuple image_file_name;
        public HTuple bbox_label_id;
        public HTuple bbox_row1;
        public HTuple bbox_col1;
        public HTuple bbox_row2;
        public HTuple bbox_col2;
        public HTuple bbox_phi;
    }
}

注意Halcon DeepLearning Tool工具有两种标注方法，常用的就是轴平行矩形标注，它还有个高级的自由矩形标注方法，两种方法产生数据格式不一样

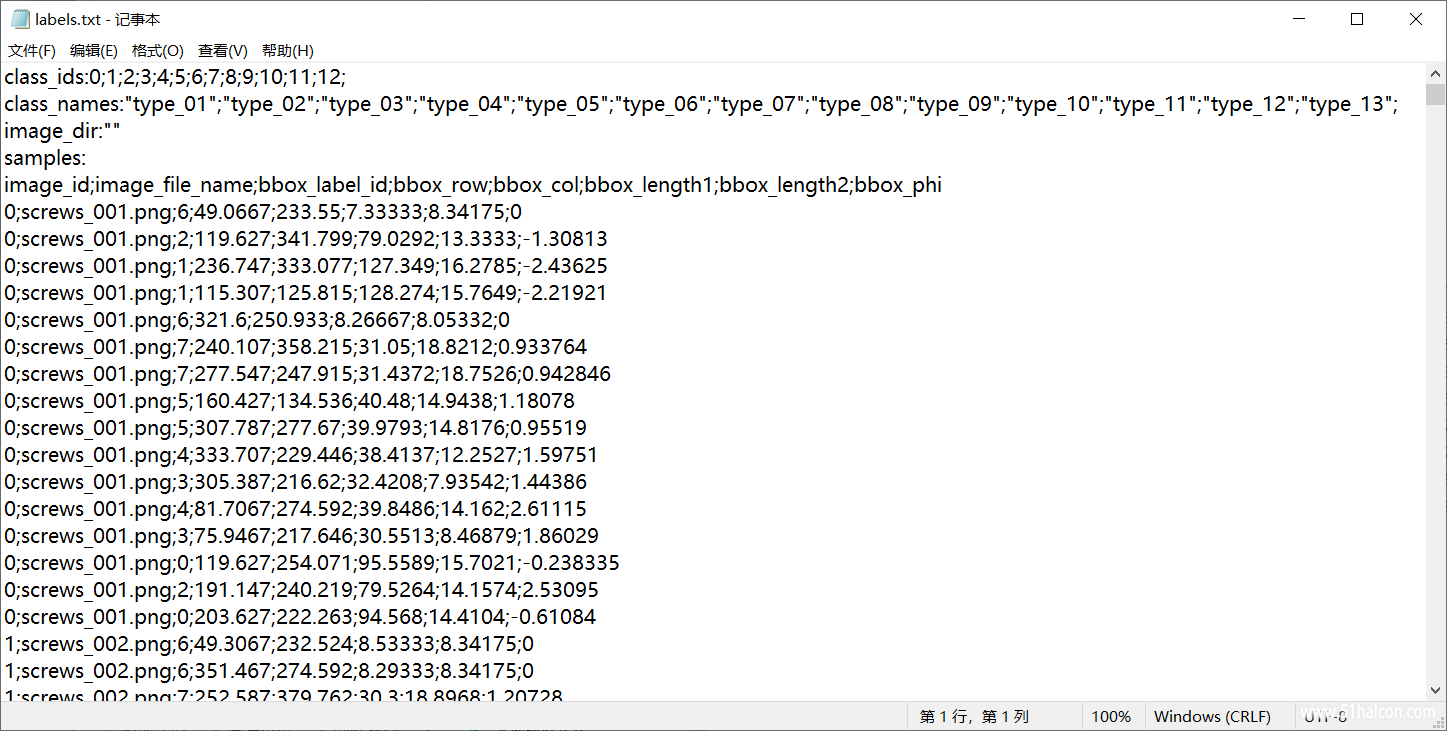

例如：Halcon例程中的screws.hdict，采用的自由矩形标注方法，转换为TXT后部分内容截图如下：
在这里插入图片描述

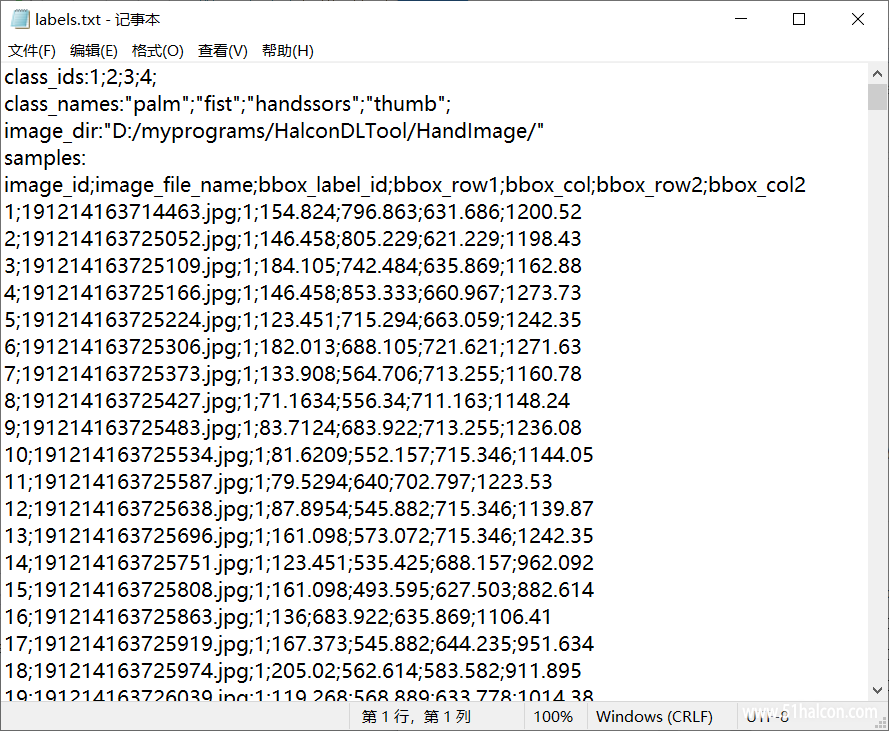

下面这个是一个手势识别的例子，采用轴平行矩形标注方法，转换为TXT后部分内容截图如下：

在这里插入图片描述
最后，对于生成这个TXT有啥用或怎么用的问题，各位自行研究，这是我自己写的，最后我转换成了YOLOv3的数据格式，用YOLOv3训练没有问题.
直接下载通道（源码）：
https://download.csdn.net/download/xiangdehu/12068057
