springboot因何而来

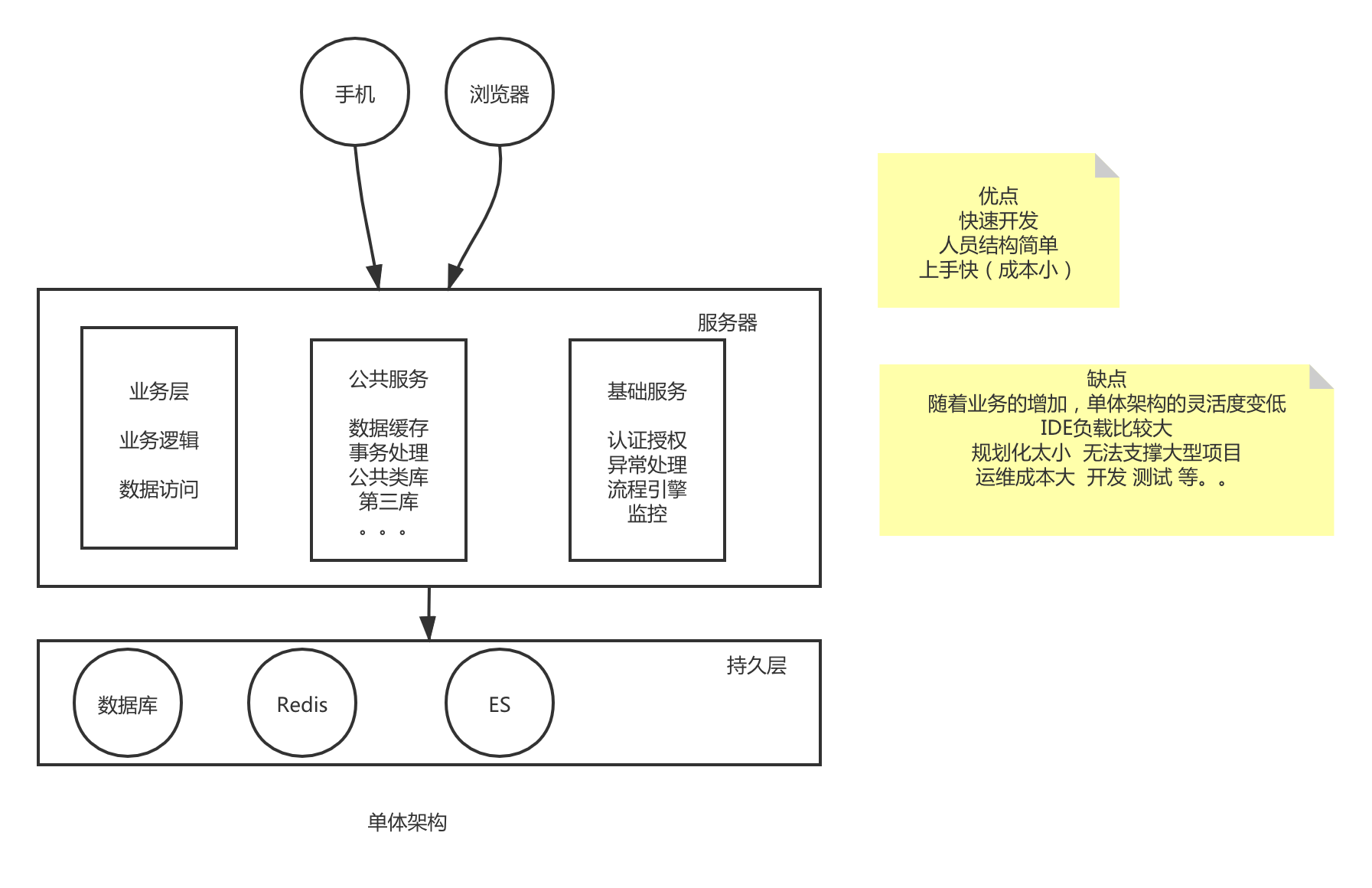

单体架构

在这里插入图片描述

单体架构的优点：

快速开发和验证想法，证明产品思路是否可行
投入资源和成本，包括人力和物力相对比较节约

单体架构的缺点：

随着业务的复杂度增加，单体的灵活度会逐渐下降，比如：

IDE过载：随着代码量增加，代码整体编译效率下降。
规模化：无法满足团队规模化高效开发。
系统开发、测试、部署的冲突和效率低下等问题
只能关注一套技术栈
应用扩展性比较差
海量用户高并发访问数量有限

单体适用场景：

架构设计的三大原则告诉我们，架构需要的是简单、适度、演化。

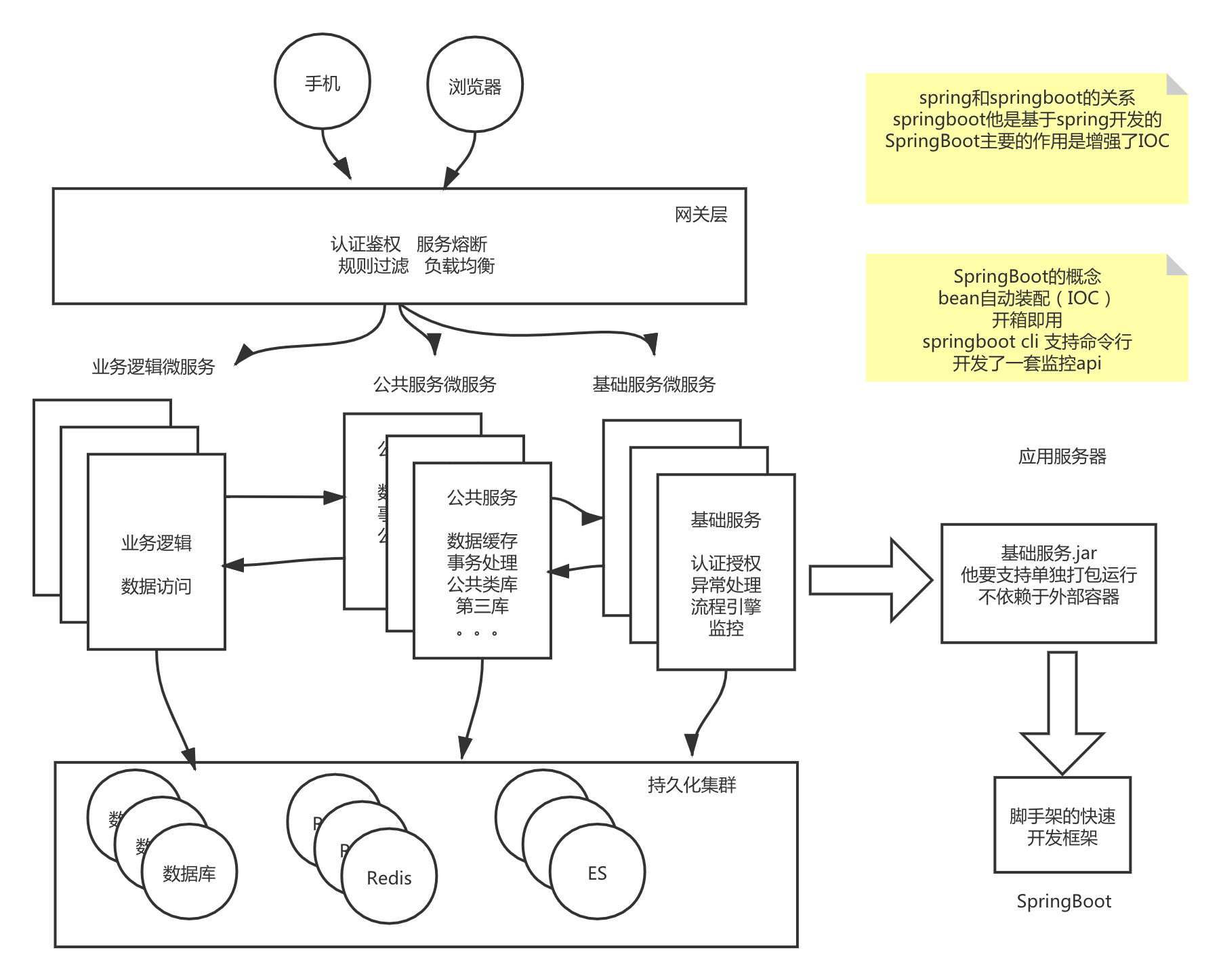

微服务架构图

在这里插入图片描述

微服务架构图谱谷歌或Bing下，可以看到各种各样的架构图，源于业务和架构师自身的喜好或者粗细粒度，但是每个架构图的基本组件和架构分层都差别不大，只是有的细一些，有的粗一下。比如有客户端层，容器层(K8S)，API Gateway，微服务集群层，EventBus层是必须要有的，至于服务监控和服务跟踪、服务治理本身就是一个完整的系统，粒度就没有细了。基于这些概念，我把架构图稍微细化一下，这里省去服务监控跟踪和治理的部分，后续单独抽离出来分析。

网关

服务注册服务发现认证授权熔断限流 SSO 。。。

微服务集群

认证服务 OAuth2.0 用户服务订单服务消息服务等

微服务组件

MQ Redis 系统监控

以上架构图主要分4层，每个层次遵循架构分层的核心思想：关注点分离，职责各异，边界清晰。

每个服务需要快速构建那么就出现了微框架

微框架到脚手架

SB快速构建微服务的应用

springboot和spring的关系

jar包之间的IOC增强

DI :依赖注入

DL:依赖查找即：getbean

服务于框架的框架

SpringBoot框架体系结构分析

简介

SpringBoot是由Pivotal团队在2013年开始研发、2014年4月发布第一个版本的全新开源的轻量级框架。它基于Spring4.0设计，不仅继承了Spring框架原有的优秀特性，而且还通过简化配置来进一步简化了Spring应用的整个搭建和开发过程。另外SpringBoot通过集成大量的框架使得依赖包的版本冲突，以及引用的不稳定性等问题得到了很好的解决。

源码地址：https://github.com/spring-projects/spring-boot

官网参考文档：https://docs.spring.io/spring-boot/docs/current/reference/html/

约定配置属性列表：https://docs.spring.io/spring-boot/docs/current/reference/html/appendix-application-properties.html#common-application-properties

自动装配列表：https://docs.spring.io/spring-boot/docs/current/reference/html/appendix-auto-configuration-classes.html#auto-configuration-classes

源码项目结构

spring-boot-project 项目

spring-boot 模块

spring-boot 模块，Spring Boot 的核心实现，大概在 4W 代码左右。提供了如下功能：

在 org.springframework.boot.SpringApplication 类，提供了大量的静态方法，可以很容易运行一个独立的 Spring 应用程序。

是不是超级熟悉。
带有可选容器的嵌入式 Web 应用程序（Tomcat、Jetty、Undertow）的支持。

在 org.springframework.boot.web 包下实现。
边界的外部配置支持。

spring-boot-autoconfigure 模块

spring-boot-actuator-autoconfigure 模块，大概 4W代码左右。spring-boot-autoconfigure 可以根据类路径的内容，自动配置大部分常用应用程序。通过使用 org.springframework.boot.autoconfigure.@EnableAutoConfiguration 注解，会触发 Spring 上下文的自动配置。

这里的大部分，指的是常用的框架。例如说，Spring MVC、Quartz 等等。也就是说，如果 spring-boot-actuator-autoconfigure 模块，暂未提供的框架，需要我们自己去实现对应框架的自动装配。

这个模块的代码，必须要看，没得商量。

所以到此处为止，我们已经看到对我们来研究 Spring Boot 最最最中航要的两个模块：spring-boot 和 spring-boot-autoconfigure ，一共是 9W 行代码左右。

spring-boot-actuator 模块

spring-boot-actuator 模块，大概 2W 行代码左右。正如其模块的英文 actuator ，它完全是一个用于暴露应用自身信息的模块：

提供了一个监控和管理生产环境的模块，可以使用 http、jmx、ssh、telnet 等管理和监控应用。
审计（Auditing）、健康（health）、数据采集（metrics gathering）会自动加入到应用里面。

一般情况下，我们可以不看这块代码的代码。

spring-boot-actuator-autoconfigure 模块

spring-boot-actuator-autoconfigure 模块，大概 1W7 行代码左右。它提供了 spring-boot-actuator 的自动配置功能。

一般情况下，我们可以不看这块代码的代码。

spring-boot-starters 模块

spring-boot-starters 模块，它不存在任何的代码，而是提供我们常用框架的 Starter 模块。例如：

spring-boot-starter-web 模块，提供了对 Spring MVC 的 Starter 模块。
spring-boot-starter-data-jpa 模块，提供了对 Spring Data JPA 的 Starter 模块。

而每个 Starter 模块，里面只存在一个 pom 文件，这是为什么呢？简单来说，Spring Boot 可以根据项目中是否存在指定类，并且是否未生成对应的 Bean 对象，那么就自动创建 Bean 对象。因为有这样的机制，我们只需要使用 pom 文件，配置需要引入的框架，就可以实现该框架的使用所需要的类的自动装配。

spring-boot-cli 模块

spring-boot-cli 模块，大概 1W 行代码左右。它提供了 Spring 项目相关的命令行功能。它是 Spring Boot 的命令行界面。

它可以用来快速启动 Spring 。
它可以运行 Groovy 脚本，开发人员不需要编写很多样板代码，只需要关注业务逻辑。
Spring Boot CLI 是创建基于Spring的应用程序的最快方法。

spring-boot-test 模块

spring-boot-test 模块，大概 1W 行代码左右。Spring Boot 提供测试方面的支持，例如说：

SpringBootTestRandomPortEnvironmentPostProcessor 类，提供随机端口。
org.springframework.boot.test.mock.mockito 包，提供 Mockito 的增强。

spring-boot-test-autoconfigure 模块

spring-boot-test-autoconfigure 模块，大概 1W 行代码不到。它提供了 spring-boot-test 的自动配置功能。

spring-boot-devtools 模块

spring-boot-devtools 模块，大概 8000 行代码左右。通过它，来使 Spring Boot 应用支持热部署，提高开发者的开发效率，无需手动重启 Spring Boot 应用。

spring-boot-tools 模块

spring-boot-tools 模块，大概 3W 行代码左右。它是 Spring Boot 提供的工具箱，所以在其内有多个子 Maven 项目。

注意哟，我们这里说的工具箱，并不是我们在 Java 里的工具类。困惑？我们来举个例子：spring-boot-maven-plugin 模块：提供 Maven 打包 Spring Boot 项目的插件。

关于 spring-boot-tools 模块的其它子模块，我们就暂时不多做介绍落。

3.11 其它

spring-boot-project 项目的其它子模块如下：

spring-boot-properties-migrator 模块：500 行代码左右，帮助开发者从 Spring Boot 1 迁移到 Spring Boot 2 。
spring-boot-dependencies 模块：无代码，只有所有依赖和插件的版本号信息。
spring-boot-parent 模块：无代码，该模块是其他项目的 parent，该模块的父模块是 spring-boot-dependencies 。
spring-boot-docs 模块：1000 行代码左右，貌似是提供 Spring Boot 文档里的一些示例。不太确定，也并不重要。

特性

SpringBoot所具备的特征有：
（1）可以创建独立的Spring应用程序，并且基于其Maven或Gradle插件，可以创建可执行的JARs和WARs；
（2）内嵌Tomcat或Jetty等Servlet容器；
（3）提供自动配置的“starter”项目对象模型（POMS）以简化Maven配置；
（4）尽可能自动配置Spring容器；
（5）提供准备好的特性，如指标、健康检查和外部化配置；
（6）绝对没有代码生成，不需要XML配置。

重要策略

开箱即用和约定优于配置。

开箱即用，Outofbox，是指在开发过程中，通过在MAVEN项目的pom文件中添加相关依赖包，然后使用对应注解来代替繁琐的XML配置文件以管理对象的生命周期。这个特点使得开发人员摆脱了复杂的配置工作以及依赖的管理工作，更加专注于业务逻辑。

约定优于配置，Convention over configuration，是一种由SpringBoot本身来配置目标结构，由开发者在结构中添加信息的软件设计范式。这一特点虽降低了部分灵活性，增加了BUG定位的复杂性，但减少了开发人员需要做出决定的数量，同时减少了大量的XML配置，并且可以将代码编译、测试和打包等工作自动化。
