2.4G无线音频模块方案测评之RODE录音麦

RODE是目前三大麦克风生产商之一，拥有高品质的性能及良好用户满意度。观看抖音、快手等视频时，我们会发现大多数视频博主采用都是RODE领夹麦克风。本期，翔音科技将对RODE罗德wireless go领夹麦克风的无线音频模组硬件进行开箱测评，快来一起看看吧。

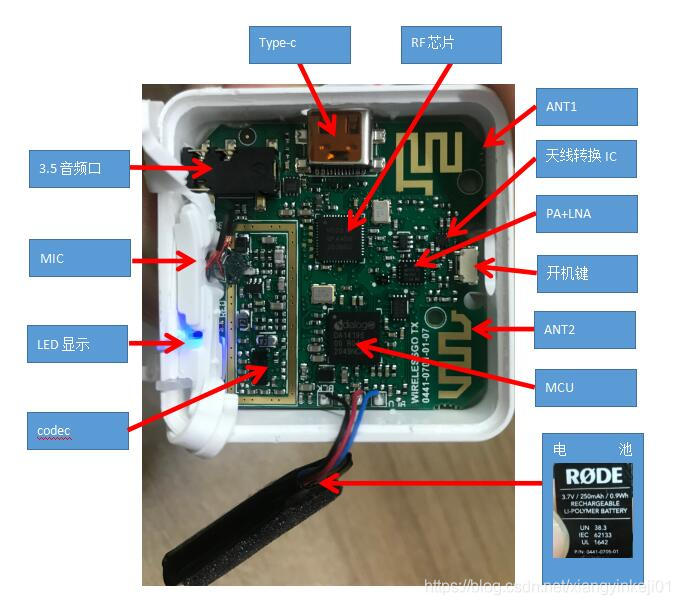

RODE录音麦克风整体硬件结构设计：
1 看到此板整体布局比较很合理，电池也带NTC功能。
2 MIC的密封性做的很好，我们可以借鉴
3 codec外围元件比较多，但是根据测试底噪也没有问题。
4 由最后一张图看其RF的走线也不是很好，要求尽量的短，其不符合要求
5 此主版为4层主版
6 此为发射麦克风端 用频谱测试其功率不超过10dBm 而且是运行的2.478以内，是合规的。

以下为RODE录音麦克风的细节展示：

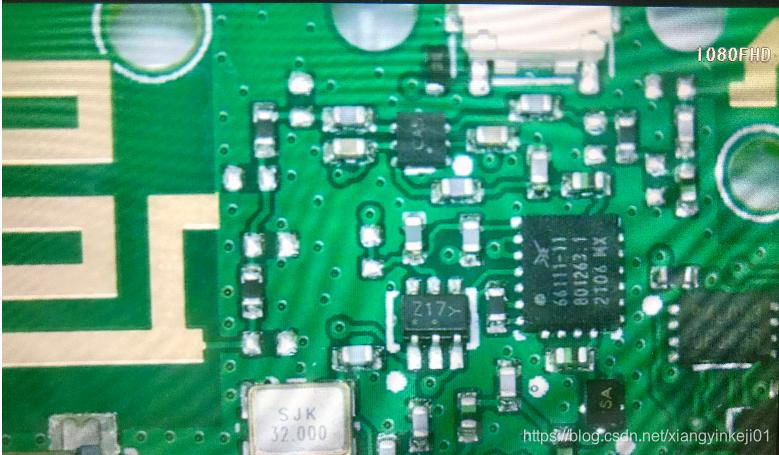

一 RF ANT1电路布局如下

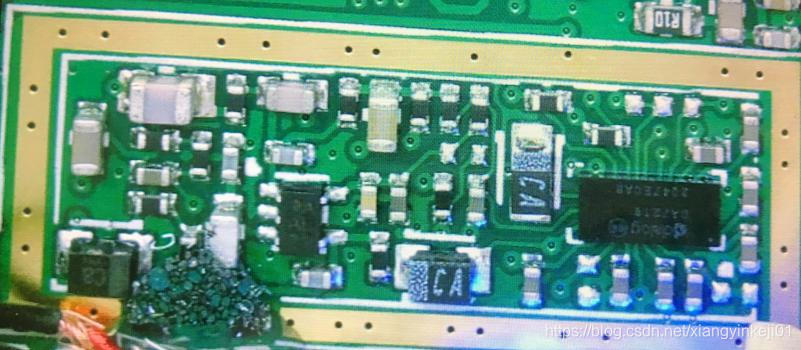

二 codec电路布局如下

三 RF ANT2电路布局如下
