芯伯乐产品在GPS定位模块上的设计方案

一 产品介绍及应用

   GPS是英文Global Positioning System（全球定位系统）的简称。利用GPS定位卫星，

在全球范围内实时进行定位，导航的系统，称为全球卫星定位系统，简称GPS。GPS是

一种具有全方位，全天候，全时段，高精度的卫星导航系统，能为全球用户提供低成本，

高精度的三维位置，速度和精确定时等导航信息，是卫星通信技术在导航领域的应用典

范，它极大地提高了地球的信息化水平，有力地推动了数字经济的发展。

  GPS可以提供车辆定位，防盗和反劫，行驶路线监控及呼叫指挥等功能。要实现以上

所有功能必须具备GPS终端，传输网络和监控平台三个要素。

二 项目介绍及特点

   本项目介绍的GPS模块为NEO-7M ，为NEO-6M的升级版，更稳定，信号更好。该NEO-7M是一个低功耗主芯片的超小外形GPS接收模组，该产品采用了新一代U-blox芯片，超高灵敏度，具备全方位功能，能满足专业定位的严格眼球。

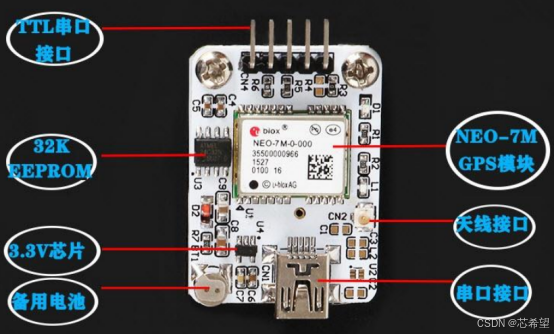

    GPS模块特点：

• 1.带MINI USB接口，使用普通数据线即可调试GPS模块，不再需要使用USB-TTL等工具。
• 2.预留有TTL接口，可方便使用USB-TTL或者用单片机控制接收GPS数据。
• 3.模块板载陶瓷天线，空旷地方无需GPS外置天线即可方便搜星。
• 4.预留ipx天线接口，能使用外置天线，搜星能力更强。
• 5.增加EEPROM存储芯片，设置参数等信息自动存储，掉电后配置自动保存，无需重     新设置。
• 6.板载MAX2659信号放大芯片，搜索能力更强。

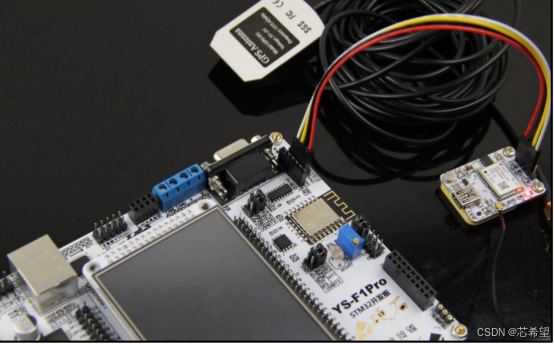

实物连接图

三 项目方案硬件资料

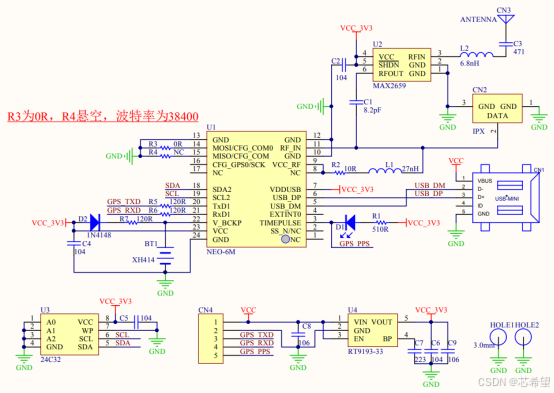

                                                 GPS模块原理图

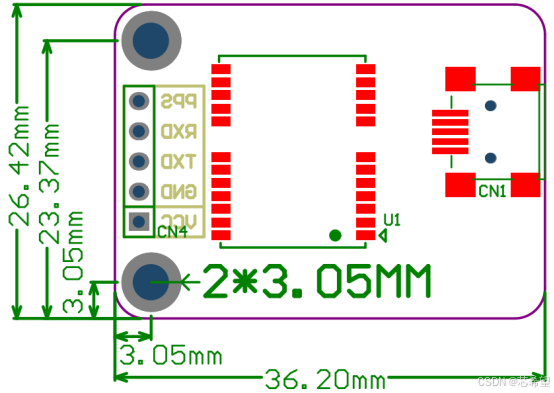

                                            模块板框尺寸图

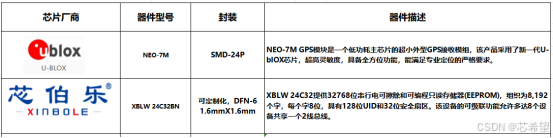

 四 方案应用物料

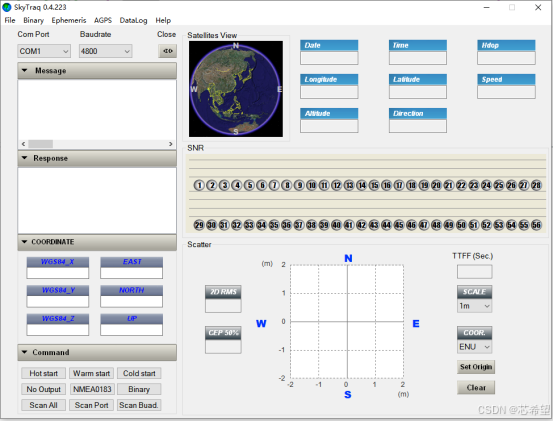

五 软件工具

六 客户定制方案与选型
