《PTN组网建设：构建高效通信网络的关键》

一、引言

在当今数字化飞速发展的时代，通信网络的高效性、可靠性和灵活性变得至关重要。PTN（分组传送网）作为一种新兴的传送技术，在满足现代通信网络需求方面发挥着不可替代的作用。本文将深入探讨PTN组网建设，从其基本概念、技术特点、组网架构、建设中的关键考虑因素等多方面进行详细阐述。

二、PTN的基本概念

（一）PTN的定义
PTN是一种以分组交换为核心的传送技术，它融合了传统传送网的操作、管理、维护（OAM）机制和分组交换技术的统计复用、灵活组网能力。PTN主要针对分组业务流量的传送需求而设计，旨在为用户提供高质量的分组业务承载服务。

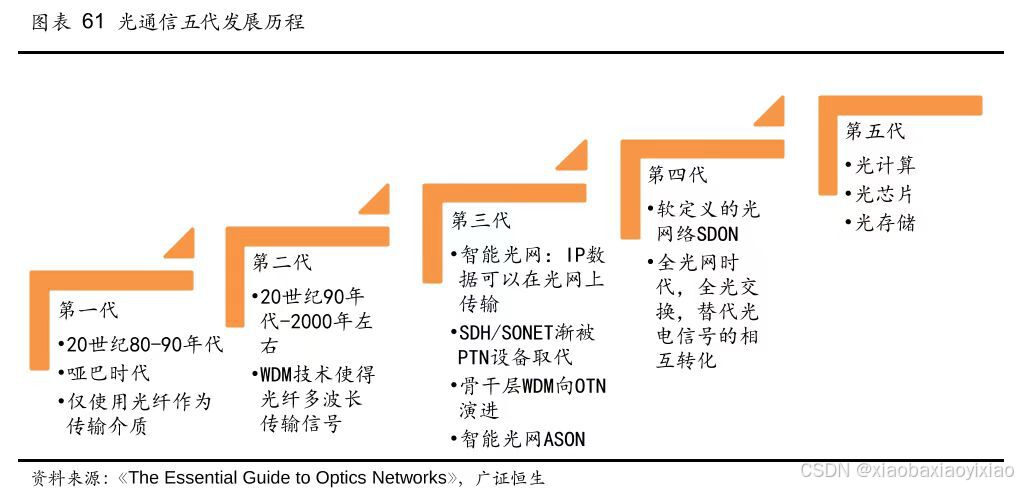

（二）PTN与传统网络的区别
与传统的SDH（同步数字体系）网络相比，PTN在数据处理方式上有着本质的不同。SDH主要面向电路交换业务，采用刚性的时分复用（TDM）技术，而PTN则适应分组业务的突发特性，采用统计复用技术，能够更有效地利用网络带宽。同时，PTN在网络的灵活性、可扩展性方面也优于传统的SDH网络。

三、PTN的技术特点

（一）面向连接的分组交换

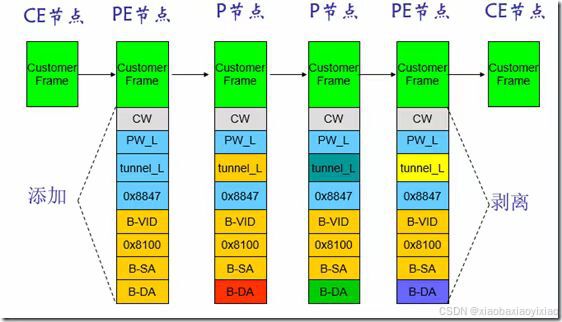

PTN采用面向连接的分组交换方式，这种方式既保证了分组业务的高效传送，又具备了类似于传统电路交换网络的连接性和可靠性。在PTN网络中，业务通过建立连接（如伪线PW和隧道Tunnel）来进行传送，从而确保业务流能够按照预先设定的路径和服务质量（QoS）要求进行传输。
（二）强大的OAM能力
PTN继承了传统传送网的OAM功能，并进行了优化和扩展。它能够提供丰富的OAM机制，如故障检测、故障定位、性能监测等。例如，通过使用MPLS - TP（多协议标签交换 - 传送平面）中的OAM报文，可以对网络中的链路状态、业务流量等进行实时监测，一旦发现故障，可以快速定位故障点，减少网络故障对业务的影响。
（三）良好的QoS保障
PTN支持多种QoS策略，能够根据不同业务的需求提供差异化的服务质量保障。对于实时性要求较高的业务，如语音和视频业务，PTN可以通过设置高优先级队列、预留带宽等方式确保其传输的低延迟和低抖动；对于数据业务，可以根据业务的重要性分配不同的带宽资源，提高网络资源的利用率。
（四）可扩展性和灵活性
PTN网络的架构具有高度的可扩展性和灵活性。在网络拓扑方面，PTN可以支持多种拓扑结构，如环形、树形、网状等，并且可以根据业务需求和网络发展进行灵活调整。同时，PTN在带宽扩展方面也非常方便，可以通过增加链路带宽、优化网络路由等方式满足不断增长的业务需求。

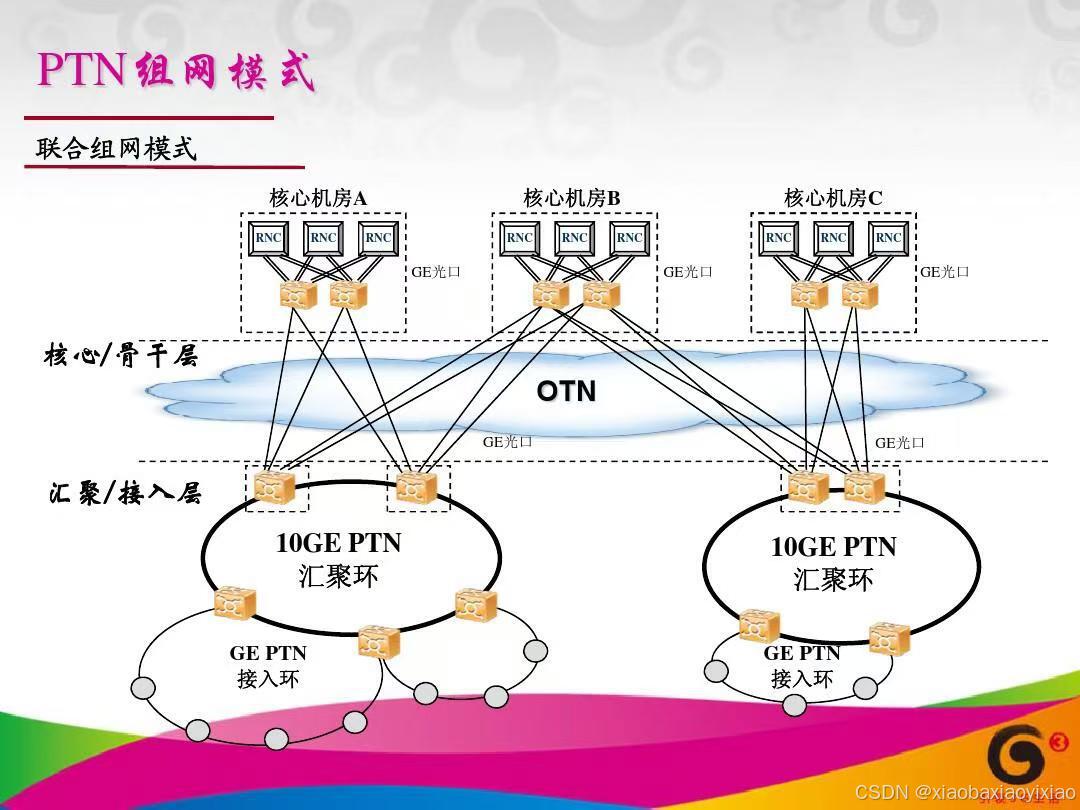

四、PTN组网架构

（一）PTN的分层结构

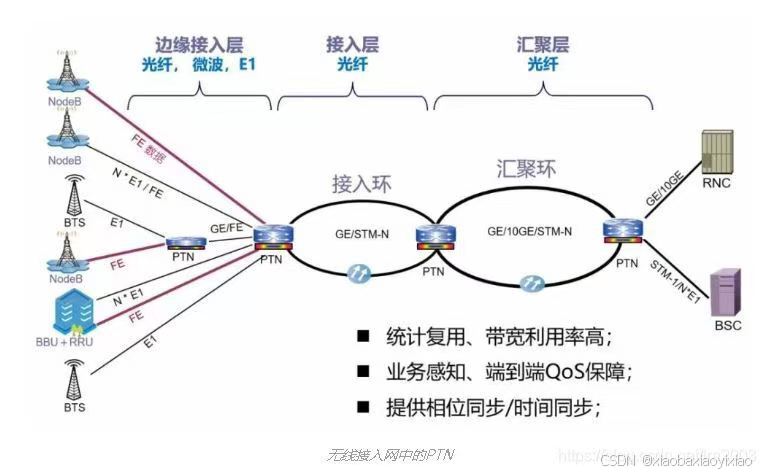

PTN网络通常采用分层结构，包括接入层、汇聚层和核心层。
  1.接入层
接入层主要负责将各种业务终端（如基站、企业用户等）接入到PTN网络中。在这一层，PTN设备通常采用小型化、低成本的设备，如PTN接入盒等，以便于在各种场景下进行部署。接入层的主要功能是实现业务的接入、汇聚和初步的业务处理，如封装、映射等。
  2.汇聚层
汇聚层位于接入层和核心层之间，其主要作用是对来自接入层的业务进行汇聚和整理。汇聚层设备需要具备较强的业务处理能力和汇聚能力，能够将多个接入层设备的业务汇聚到一起，并进行必要的业务调度和QoS处理。同时，汇聚层也是实现网络扩展性和灵活性的关键层次，可以根据业务需求调整汇聚策略和网络拓扑。
  3.核心层
核心层是PTN网络的核心部分，负责对整个网络的业务进行高速、大容量的传输和交换。核心层设备通常采用高性能、大容量的PTN设备，具备强大的交换能力和复杂的路由功能。核心层的网络拓扑一般采用网状结构，以确保网络的高可靠性和高带宽利用率。
（二）PTN的节点设备
  1.PTN交换机
PTN交换机是PTN网络中的核心设备之一，它主要负责对分组业务进行交换和转发。PTN交换机具备多端口、高速率的特点，可以支持多种接口类型，如以太网接口、光纤接口等。同时，PTN交换机还具备丰富的QoS功能、OAM功能和路由功能，能够满足不同业务的传输需求。
  2.PTN路由器
PTN路由器在PTN网络中主要用于实现不同网络之间的互联和路由选择。PTN路由器除了具备基本的分组交换和路由功能外，还需要支持PTN特有的协议和功能，如MPLS - TP协议等。PTN路由器在网络边缘处发挥着重要作用，可以将PTN网络与其他网络（如IP网络、传统传送网等）进行有效的连接。

五、PTN组网建设中的关键考虑因素

（一）业务需求分析
  1.流量预测
在进行PTN组网建设之前，首先需要对业务流量进行准确的预测。这包括对不同类型业务（如语音、视频、数据等）的流量大小、流量分布、流量增长趋势等进行分析。通过流量预测，可以合理确定网络的带宽需求，为网络设备的选型和网络拓扑的设计提供依据。
  2.业务类型和QoS要求
不同类型的业务对网络的QoS要求不同，因此需要对业务类型进行详细的分类和分析。例如，对于语音业务，需要保证低延迟、低抖动和高可靠性；对于视频业务，除了低延迟和低抖动外，还需要足够的带宽保障。根据业务的QoS要求，可以在PTN网络中制定相应的QoS策略，如优先级设置、带宽分配等。
（二）网络拓扑选择
  1.环形拓扑
环形拓扑是PTN组网中常用的一种拓扑结构。它具有自愈能力强、网络可靠性高的特点。在环形拓扑中，当某条链路出现故障时，网络可以通过自动倒换机制，将业务切换到其他正常链路，从而保证业务的连续性。但是，环形拓扑也存在一些缺点，如网络资源利用率相对较低等。
  2.树形拓扑
树形拓扑适合于业务分布具有层次结构的场景，如从基站到汇聚节点再到核心节点的网络结构。树形拓扑结构简单、易于部署，但在可靠性方面相对较弱，一旦树干链路出现故障，可能会影响到多个分支节点的业务。
  3.网状拓扑
网状拓扑是一种高度可靠、高带宽利用率的拓扑结构，它在核心层网络中应用较为广泛。网状拓扑可以通过多路径路由选择提高网络的可靠性和灵活性，但同时也增加了网络的复杂性和建设成本。
（三）设备选型
  1.设备性能指标
在选择PTN设备时，需要考虑设备的性能指标，如端口速率、交换容量、包转发率等。端口速率决定了设备能够支持的最大接口速率，交换容量和包转发率则反映了设备的处理能力。根据网络的业务需求和规模，选择合适性能指标的设备，以确保网络能够高效运行。
  2.设备功能支持
PTN设备需要支持多种功能，如MPLS - TP协议、OAM功能、QoS功能等。在设备选型时，需要确保设备能够满足网络的功能需求。例如，如果网络需要实现复杂的QoS策略，那么所选设备需要具备强大的QoS功能，能够支持多种QoS机制。
（四）网络保护与恢复
  1.保护机制类型
PTN网络支持多种保护机制，如线性保护、环网保护等。线性保护包括1 + 1保护、1:1保护等方式，主要用于点到点的业务保护；环网保护则适用于环形拓扑结构的网络，可以通过设置环网保护协议，如R - APS（快速自动保护倒换）协议，实现环网内业务的保护。
  2.恢复时间要求
不同业务对网络故障恢复时间有不同的要求。对于一些关键业务，如金融交易业务、紧急通信业务等，要求网络能够在极短的时间内恢复正常，通常要求恢复时间在50ms以内；而对于一些普通业务，恢复时间可以相对较长，但一般也不应超过几百毫秒。根据业务的恢复时间要求，选择合适的保护机制和网络参数，以确保网络在故障情况下能够快速恢复业务。
（五）网络管理与运维
  1.管理系统功能
PTN组网建设需要配备完善的网络管理系统。网络管理系统应具备设备管理、业务管理、故障管理、性能管理等功能。通过设备管理，可以对PTN网络中的设备进行配置、监控和维护；通过业务管理，可以对业务的开通、调度和QoS进行管理；故障管理和性能管理则可以及时发现网络中的故障和性能瓶颈，提高网络的可靠性和运行效率。
  2.运维人员培训
为了确保PTN网络的正常运行，需要对运维人员进行专业的培训。运维人员需要掌握PTN设备的操作、维护知识，熟悉网络管理系统的使用，了解网络故障的排查和处理方法等。只有具备专业的运维人员，才能保证PTN网络在长期运行过程中保持良好的性能。

六、PTN组网建设的实施步骤

（一）规划与设计阶段
  1.确定网络规模和覆盖范围
根据业务需求和用户分布情况，确定PTN网络的规模和覆盖范围。这包括确定接入点、汇聚点和核心点的位置，以及网络的总体布局。
  2.设计网络拓扑和设备选型
根据网络的业务需求、可靠性要求和成本考虑，选择合适的网络拓扑结构，并进行设备选型。在设计网络拓扑时，需要综合考虑各种拓扑结构的优缺点，选择最适合业务需求的拓扑；在设备选型时，需要根据网络的性能指标和功能要求，选择合适的PTN设备。
  3.制定QoS策略和网络保护方案
根据业务的QoS要求，制定相应的QoS策略，如优先级设置、带宽分配等。同时，根据网络的可靠性要求，制定网络保护方案，选择合适的保护机制，确保网络在故障情况下能够快速恢复业务。
（二）建设与部署阶段
  1.设备安装与调试
按照设计方案，进行PTN设备的安装和调试。在设备安装过程中，需要确保设备的安装位置、电源供应、接地等符合要求；在调试过程中，需要对设备的各项功能进行测试，如端口功能、交换功能、OAM功能等，确保设备能够正常运行。
  2.链路连接与测试
进行网络链路的连接，并对链路进行测试。链路测试包括链路的连通性测试、带宽测试、性能测试等。通过链路测试，可以确保链路的质量符合网络建设的要求，为业务的开通奠定基础。
（三）业务开通与优化阶段
  1.业务开通
根据业务需求，在PTN网络中开通相应的业务。业务开通包括业务的配置、映射、封装等操作，确保业务能够按照预定的路径和QoS要求在网络中进行传输。
  2.网络优化
在业务开通后，需要对网络进行优化。网络优化包括对网络拓扑的调整、QoS策略的优化、设备参数的调整等。通过网络优化，可以提高网络的性能，满足业务发展的需求。

七、PTN组网建设的案例分析

（一）某城市的移动网络PTN组网建设
  1.业务需求
该城市的移动网络需要为大量的移动用户提供语音、视频和数据业务服务。随着移动业务的快速发展，原有的网络已经无法满足业务需求，需要进行PTN组网建设。业务需求主要包括高带宽、高可靠性、低延迟和良好的QoS保障等。
  2.网络拓扑选择
在网络拓扑选择方面，接入层采用树形拓扑结构，以便于基站等接入设备的接入；汇聚层采用环形拓扑结构，提高网络的可靠性；核心层采用网状拓扑结构，确保高带宽利用率和高可靠性。
  3.设备选型
根据业务需求和网络拓扑结构，选择了适合的PTN设备。在接入层选择了小型、低成本的PTN接入设备，具备基本的业务接入和汇聚功能；在汇聚层选择了中大型的PTN汇聚设备，具备较强的业务处理能力和汇聚能力；在核心层选择了高性能、大容量的PTN核心设备，具备强大的交换能力和复杂的路由功能。
  4.网络保护与恢复
在网络保护方面，接入层采用1 + 1保护机制，确保基站业务的可靠性；汇聚层采用环网保护机制，通过R - APS协议实现环网内业务的快速保护倒换；核心层采用多路径路由选择和备份链路的方式，提高网络的故障恢复能力。
  5.网络管理与运维
建立了完善的网络管理系统，具备设备管理、业务管理、故障管理和性能管理等功能。同时，对运维人员进行了专业的培训，确保网络能够正常运行。通过PTN组网建设，该城市的移动网络在业务承载能力、可靠性和服务质量等方面都得到了显著提升。
（二）某企业园区的PTN组网建设
  1.业务需求
某企业园区内有多个办公区域、生产车间和数据中心，需要构建一个内部通信网络，以满足企业内部的语音、视频会议、数据传输等业务需求。企业要求网络具有高安全性、高可靠性和灵活的业务调度能力。
  2.网络拓扑选择
考虑到企业园区的布局特点，采用了环形拓扑结构为主的网络拓扑。环形拓扑可以方便地将各个区域连接起来，同时具备较好的自愈能力，能够满足企业对网络可靠性的要求。
  3.设备选型
根据企业的业务需求和网络拓扑结构，选择了具有高安全性功能的PTN设备。这些设备具备用户认证、数据加密等安全功能，同时具备灵活的业务调度能力，能够满足企业内部不同业务的需求。
  4.网络保护与恢复
采用环网保护机制，当环网中的某条链路出现故障时，能够在50ms以内实现业务的自动倒换，确保企业业务的连续性。
  5.网络管理与运维
建立了专门的企业网络管理系统，对企业园区内的PTN网络进行统一管理。通过网络管理系统，可以对设备进行远程监控、配置和维护，同时可以对业务进行灵活的调度和管理。

八、PTN组网建设的未来发展趋势

（一）与其他技术的融合
  1.PTN与SD - WAN的融合
随着企业数字化转型的加速，SD - WAN（软件定义广域网）技术得到了广泛应用。PTN与SD - WAN的融合将成为未来的一个发展趋势。
