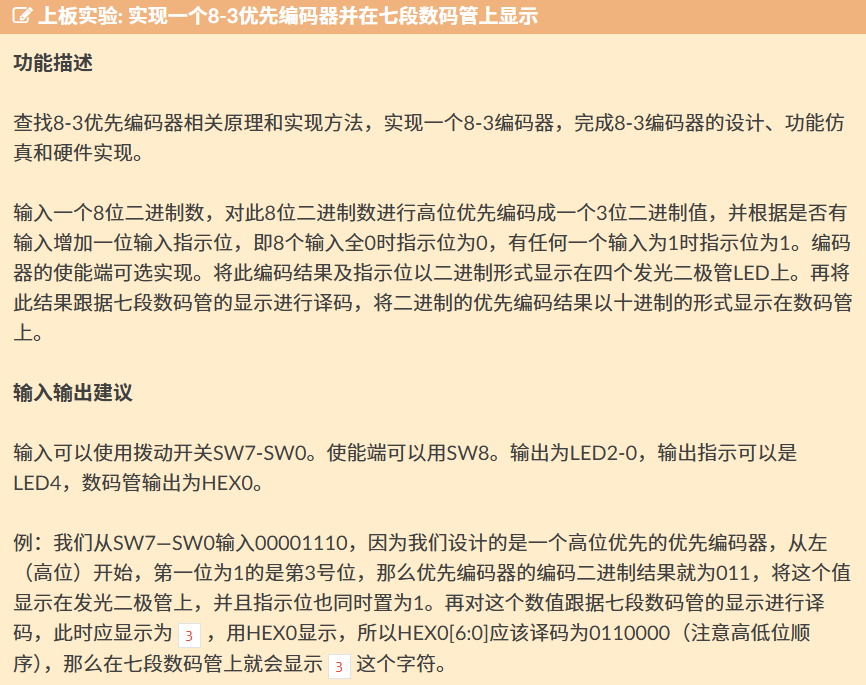

实现8-3优先编码器并在七段数码管上显示

1.编写verilog代码

命名为 encode83_module.v。

module bcd7seg(
  input  [3:0] b,
  output reg [6:0] h
);
  always @(*) begin
    case (b)
      4'b0000: h = 7'b0000001; // 显示 0
      4'b0001: h = 7'b1001111; // 显示 1
      4'b0010: h = 7'b0010010; // 显示 2
      4'b0011: h = 7'b0000110; // 显示 3
      4'b0100: h = 7'b1001100; // 显示 4
      4'b0101: h = 7'b0100100; // 显示 5
      4'b0110: h = 7'b0100000; // 显示 6
      4'b0111: h = 7'b0001111; // 显示 7
      4'b1000: h = 7'b0000000; // 显示 8
      4'b1001: h = 7'b0000100; // 显示 9
      default: h = 7'b1111111; // 其他情况,数码管不显示
    endcase
  end
endmodule



module encode83_module(
  input  [7:0] x,
  input  en,
	output reg flag,
  output reg [2:0] y,
	output [6:0] seg
);
  integer i;

	wire [3:0] bcd = {1'b0, y};
	bcd7seg seg0(bcd, seg);

  always @(x or en) begin
    if (en) begin
      y = 0;
			flag = 1'b0;
      for( i = 0; i <= 7; i = i+1)
          if(x[i] == 1) begin
						y = i[2:0];
						flag = 1'b1;
					end
    end
		else  begin
			y = 0;
			flag = 0;
		end
  end
endmodule

2.编写测试代码

命名为 tb_encode83_module.cpp。

#include <stdlib.h>
#include <stdio.h>
#include <unistd.h>  // 添加usleep函数需要
#include <verilated.h>
#include "Vencode83_module.h"  // Verilator生成的头文件
#include "nvboard.h"        // NVBoard头文件

// NVBoard引脚绑定函数
static void nvboard_bind_all_pins(Vencode83_module* dut) {
    nvboard_bind_pin(&dut->x, 8, SW7, SW6, SW5, SW4, SW3, SW2, SW1, SW0);
    nvboard_bind_pin(&dut->en, 1, SW8);
		nvboard_bind_pin(&dut->y, 3, LD2, LD1, LD0);
		nvboard_bind_pin(&dut->flag, 1, LD4);

		nvboard_bind_pin(&dut->seg, 7, SEG0A, SEG0B, SEG0C, SEG0D, SEG0E, SEG0F, SEG0G);
}

int main(int argc, char** argv, char** env) {
    // 初始化NVBoard
    nvboard_init();

    // 初始化Verilator
    Verilated::commandArgs(argc, argv);
    Vencode83_module *dut = new Vencode83_module;

    // 绑定NVBoard引脚
    nvboard_bind_all_pins(dut);

    // 主仿真循环
    while (1) {
        // 更新NVBoard输入状态
        nvboard_update();

        // 评估模型
        dut->eval();
        // 添加小延迟以减少CPU占用
				usleep(10000);  // 10ms
    }

    // 清理(通常不会执行到这里)
    nvboard_quit();
    delete dut;
    return 0;
}

3.引脚绑定

命名为 top.nxdc 。

top = encode83_module

x (SW7, SW6, SW5, SW4, SW3, SW2, SW1, SW0)
en SW8
y (LD2, LD1, LD0)
flag LD4

seg (SEG0A, SEG0B, SEG0C, SEG0D, SEG0E, SEG0F, SEG0G)

//seg1 (SEG1A, SEG1B, SEG1C, SEG1D, SEG1E, SEG1F, SEG1G) 同理可以用前面第1~7个数码管显示

4.编写Makefile

TOPNAME = encode83_module
NXDC_FILES = constr/top.nxdc	#约束文件路径
INC_PATH ?=	#?=的意义是,INC_PATH如果被未被定义,则为?=后的值,如果被定义过,则保持原来的值

VERILATOR = verilator
VERILATOR_CFLAGS += -MMD --build -cc  \
				-O3 --x-assign fast --x-initial fast --noassert

BUILD_DIR = ./build
OBJ_DIR = $(BUILD_DIR)/obj_dir	#OBJ_DIR = ./build/obj_dir
BIN = $(BUILD_DIR)/$(TOPNAME)	#BIN = ./build/top

default: $(BIN)	#终极目标为default,依赖./build/top

$(shell mkdir -p $(BUILD_DIR))

# constraint file
SRC_AUTO_BIND = $(abspath $(BUILD_DIR)/auto_bind.cpp)
$(SRC_AUTO_BIND): $(NXDC_FILES)
	python3 ${NVBOARD_HOME}/scripts/auto_pin_bind.py $^ $@

# project source
VSRCS = $(shell find $(abspath ./vsrc) -name "*.v")
# 在vsrc目录中寻找所有的.v文件,并保存在变量VSRCS中
CSRCS = $(shell find $(abspath ./csrc) -name "*.c" -or -name "*.cc" -or -name "*.cpp")
# 在csrc目录中寻找所有的.c/.cc/.cpp文件,并保存在变量CSRCS中
CSRCS += $(SRC_AUTO_BIND)
# 将auto_bind.cpp文件,追加在变量CSRCS中

# rules for NVBoard
NVBOARD_HOME ?= /home/zjc/.ssh/ysyx-workbench/nvboard
export NVBOARD_HOME
include $(NVBOARD_HOME)/scripts/nvboard.mk
# 包含NVBoard相关Makelile规则

# rules for verilator
INCFLAGS = $(addprefix -I, $(INC_PATH))
CXXFLAGS += $(INCFLAGS) -DTOP_NAME="\"V$(TOPNAME)\""
CXXFLAGS += -I$(NVBOARD_HOME)/include \
						-I$(NVBOARD_HOME)/usr/include \
						-DUSE_NVBOARD \
						-DNVBOARD_UPDATE=nvboard_update
LDFLAGS += -L$(NVBOARD_HOME)/build -l:nvboard.a
LDFLAGS += -lSDL2 -lSDL2_image -lSDL2_ttf

$(BIN): $(VSRCS) $(CSRCS) $(NVBOARD_ARCHIVE)
	@rm -rf $(OBJ_DIR) # 生成新的对象之前,删除旧的对象文件
	$(VERILATOR) $(VERILATOR_CFLAGS) \
		--top-module $(TOPNAME) $^ \
		$(addprefix -CFLAGS , $(CXXFLAGS)) $(addprefix -LDFLAGS , $(LDFLAGS)) \
		--Mdir $(OBJ_DIR) --exe -o $(abspath $(BIN))

all: default

run: $(BIN)
	@$^

clean:
	rm -rf $(BUILD_DIR)

.PHONY: default all clean run


5.运行后生成的引脚绑定代码

#include <nvboard.h>
#include "Vencode83_module.h"

void nvboard_bind_all_pins(Vencode83_module* top) {
	nvboard_bind_pin( &top->x, 8, SW7, SW6, SW5, SW4, SW3, SW2, SW1, SW0);
	nvboard_bind_pin( &top->en, 1, SW8);
	nvboard_bind_pin( &top->y, 3, LD2, LD1, LD0);
	nvboard_bind_pin( &top->flag, 1, LD4);
	nvboard_bind_pin( &top->seg, 7, SEG0A, SEG0B, SEG0C, SEG0D, SEG0E, SEG0F, SEG0G);
}

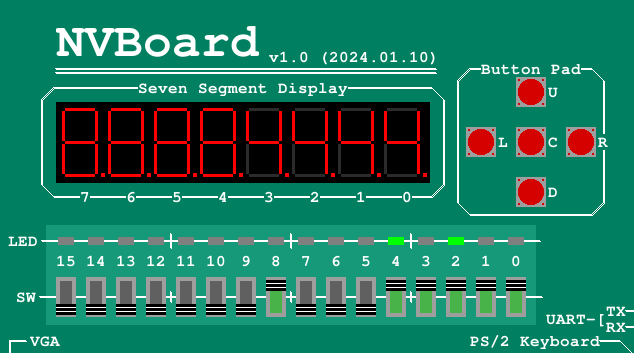

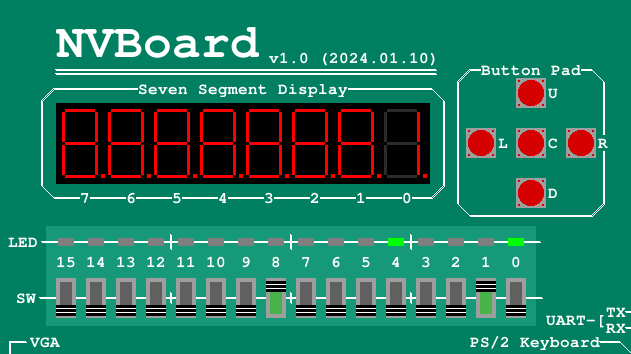

6.结果展示

同理可以在其他数码管显示。
