1.安装包下载

百度网盘：链接：https://pan.baidu.com/s/19CtwqWcxpv-4wPyAD4_ITw
提取码：3pib

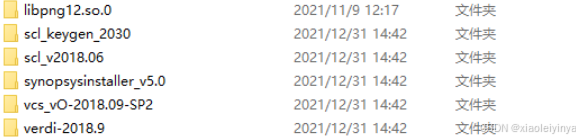

文件包括：

2.安装vim

命令行输入 “vi” 后按两次 “tab”键，发现只有vi。

以ubuntu为例，普通用户下输入命令：

sudo apt-get install vim-gtk

等待安装完成，重复输入 “vi” + “tab” ，显示如下结果说明vim安装完成。

3.设置共享文件夹

因为下载的安装包在windows系统下，我们需要把他复制到linux系统下，所以需要设置共享文件夹。

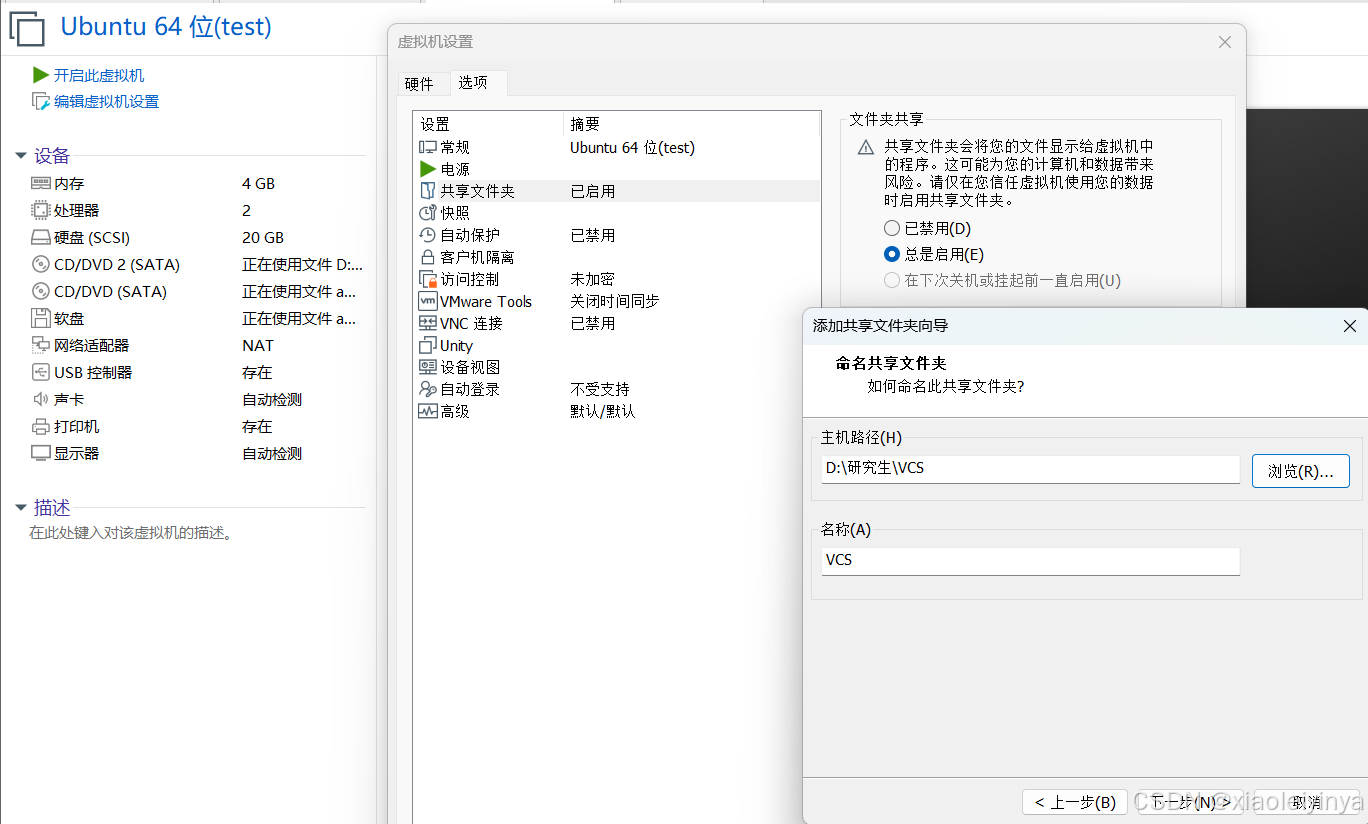

点击 “编辑虚拟机设置”，“选项”，“共享文件夹”，“总是启用”，主机路径选择下载到window系统下安装包的路径。然后依次点击“下一步”，“完成”，“确定”。

共享文件夹的内容会放在 /mnt/hgfs目录下，但此时我们进入/mnt后会发现是空的。

首先输入

sudo vim /etc/fstab

按 “i” 进入编辑模式，在最末端添加代码

.host:/共享文件夹名 /mnt/hgfs fuse.vmhgfs-fuse allow_other 0 0

按 “esc” 返回命令行模式，按 “shift” + ":" 进入末行模式，输入 “wq” 保存并退出。（w代表保存，q代表退出）

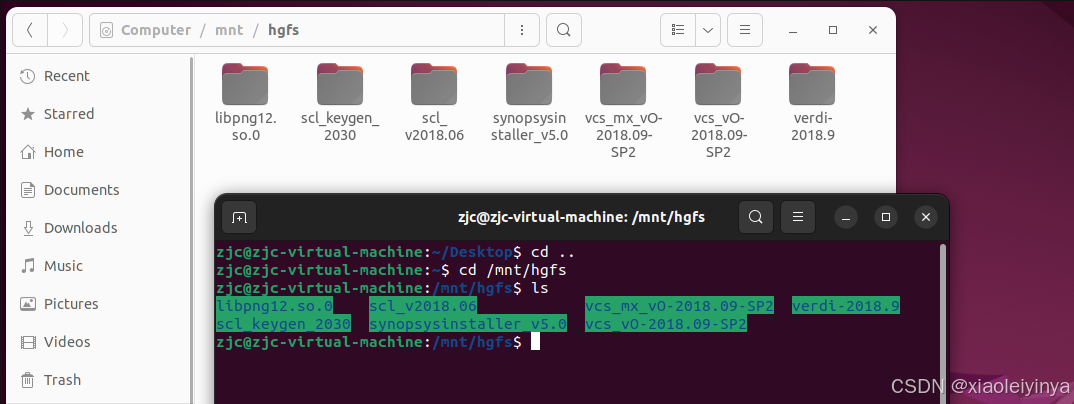

重启虚拟机，然后就可以在路径下看到所需要共享的文件了。

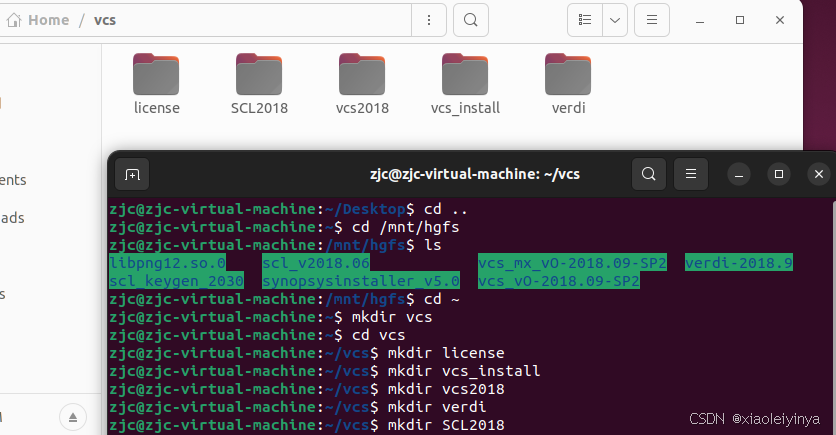

4.建立安装路径

mkdir vcs
cd vcs
mkdir license
mkdir vcs_install
mkdir vcs2018
mkdir verdi
mkdir SCL2018
cp -rf /mnt/hgfs/. ~/vcs/vcs_install/

vcs_install用来存放前面共享文件夹里下载的所有安装包。

后面会生成license，所以先建立一个路径。

然后vcs2018，verdi，SCL2018分别是后面要下载的vcs，verdi，scl的安装路径。

5.扩展磁盘空间

因为前面都是按照推荐安装的20GB，安装vcs时发现空间不足，于是扩展到40GB。

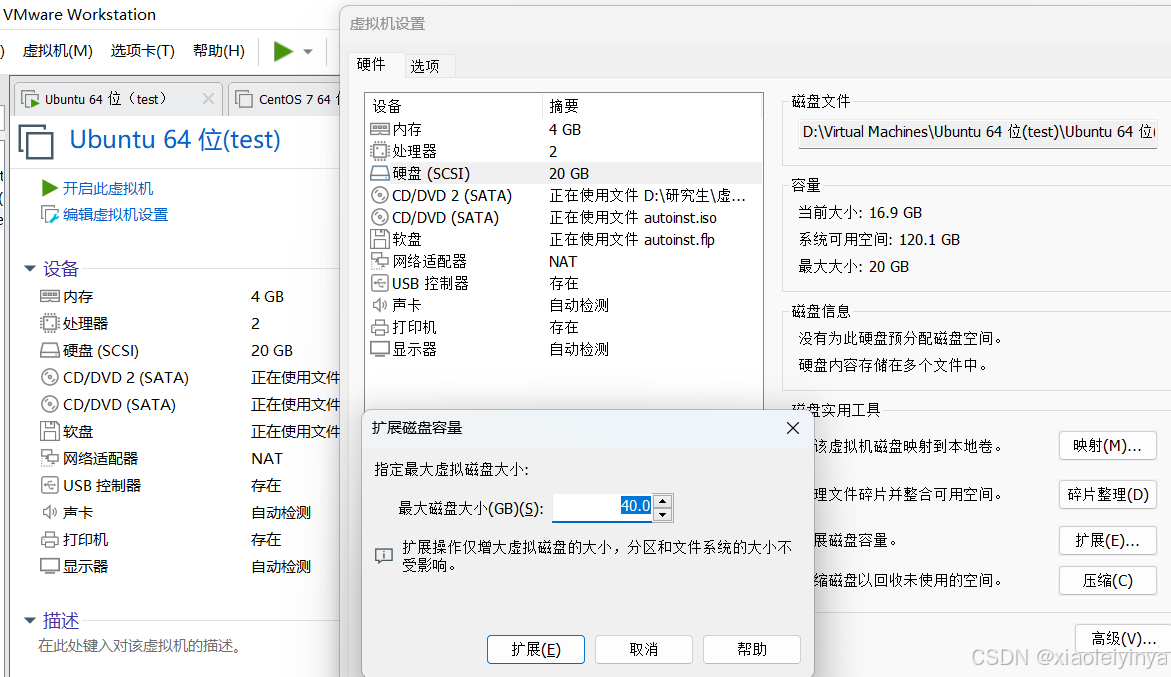

点击 ”编辑虚拟机设置”，“硬盘”，“扩展”，把最大磁盘大小改为40GB，点击 “扩展”。

https://blog.csdn.net/SunshineLiy/article/details/134372529?fromshare=blogdetail&sharetype=blogdetail&sharerId=134372529&sharerefer=PC&sharesource=xiaoleiyinya&sharefrom=from_link

使用 Gparted 对 Ubuntu 进行分区

首先安装Gparted

sudo apt-get install gparted

运行

sudo gparted

https://blog.csdn.net/qq_32566003/article/details/114663072?fromshare=blogdetail&sharetype=blogdetail&sharerId=114663072&sharerefer=PC&sharesource=xiaoleiyinya&sharefrom=from_link

6.运行安装器进行安装

进入 synopsysinstaller_v5.0 文件夹，

cd ~/vcs/vcs_install/synopsysinstaller_v5.0/

运行 SynopsysInstaller_v5.0.run

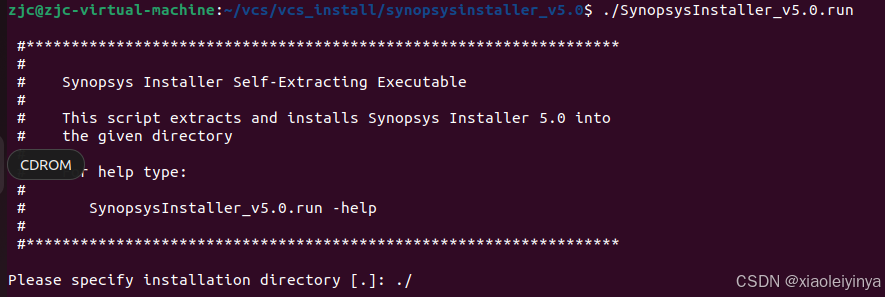

./SynopsysInstaller_v5.0.run

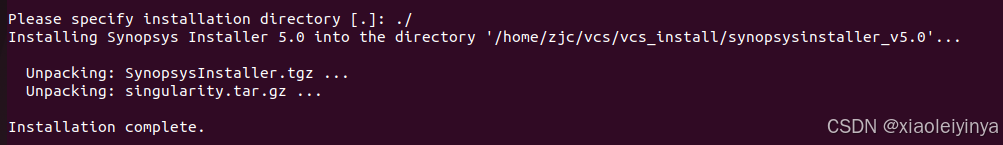

选择安装器安装路径，直接在本路径下安装即可，输入“ ./ ”即可。

安装后出现setup.sh，运行setup.sh。

./setup.sh

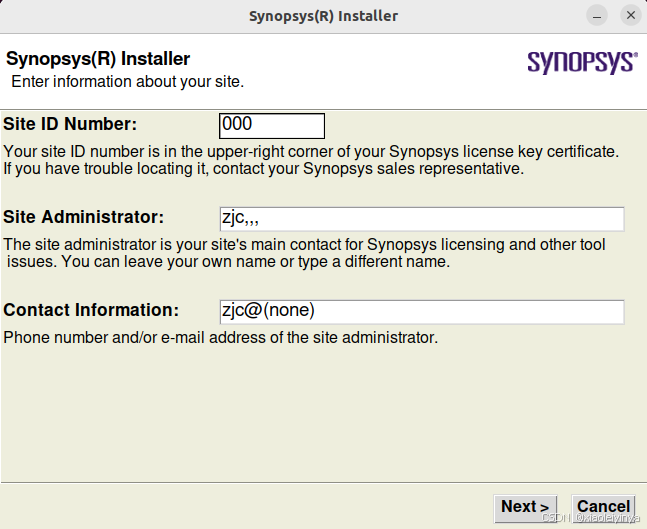

这个时候会出现安装界面，点击 start 开始安装。

点击next。

选择安装包的路径。

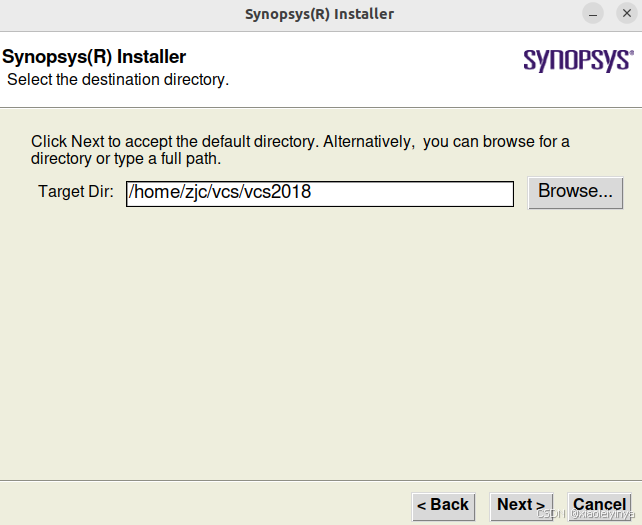

选择要安装的地址，也就是第一步创建的目录。

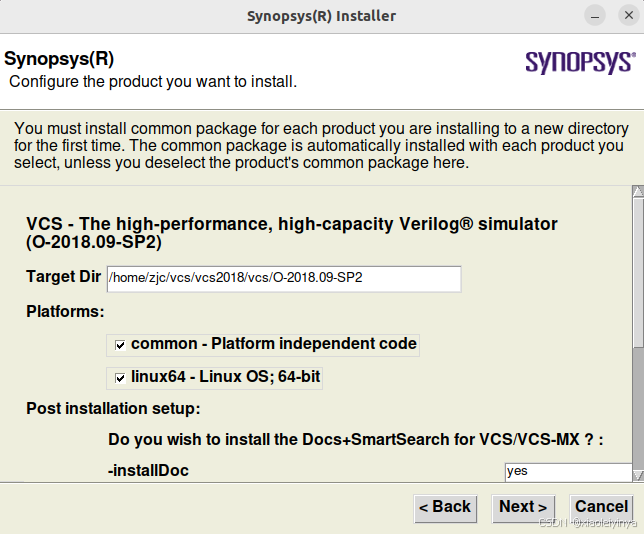

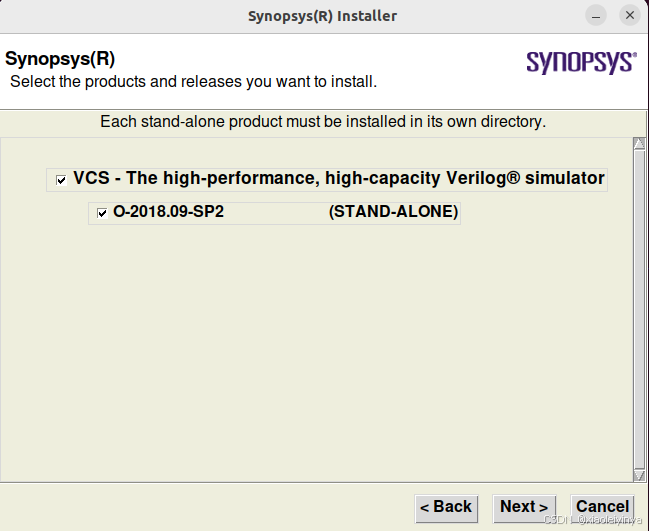

点击next，进入下面界面，勾选vcs。

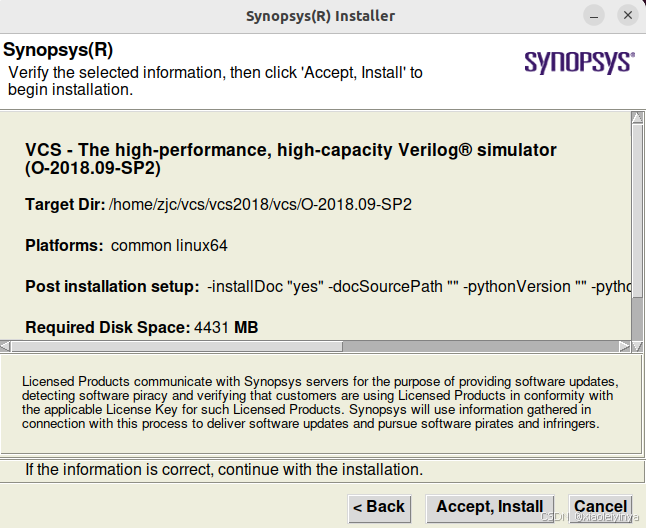

点击next，进入下面界面，点击Accept，install，然后等待安装。

安装完成后点击 finish，然后出现 Release Note 表示安装结束。

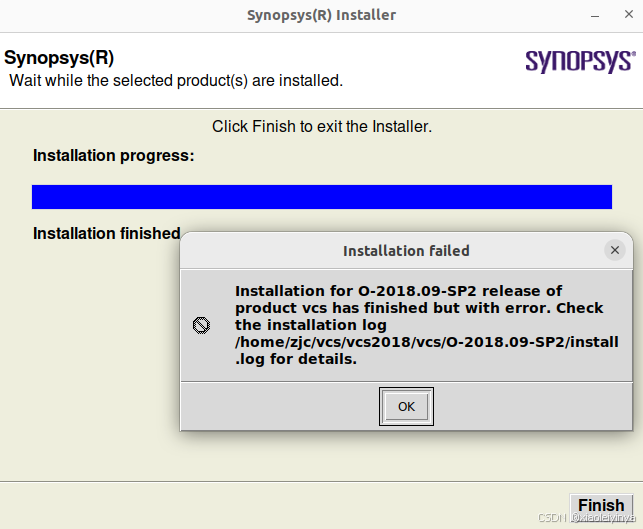

依次点击 “ok”，“finish”，“dismiss”。（图中的错误不用管，不影响使用）

相同的步骤安装verdi和SCl。

7.生成license

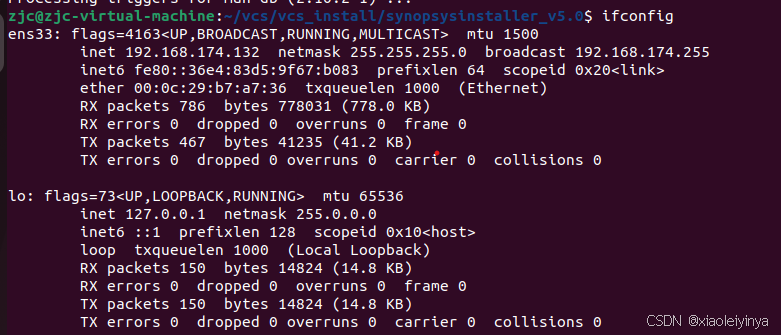

在linux下执行ifconfig

sudo apt install net-tools
ifconfig

看 ether 右边的一串数字00:0c:29:b7:a7:36（电脑物理地址）。

第一行@后面的 zjc-virtual-machine 为host-name。

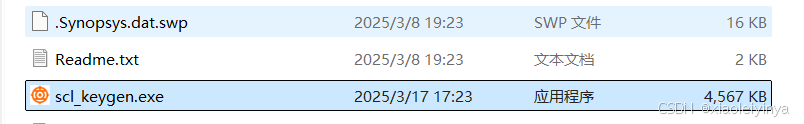

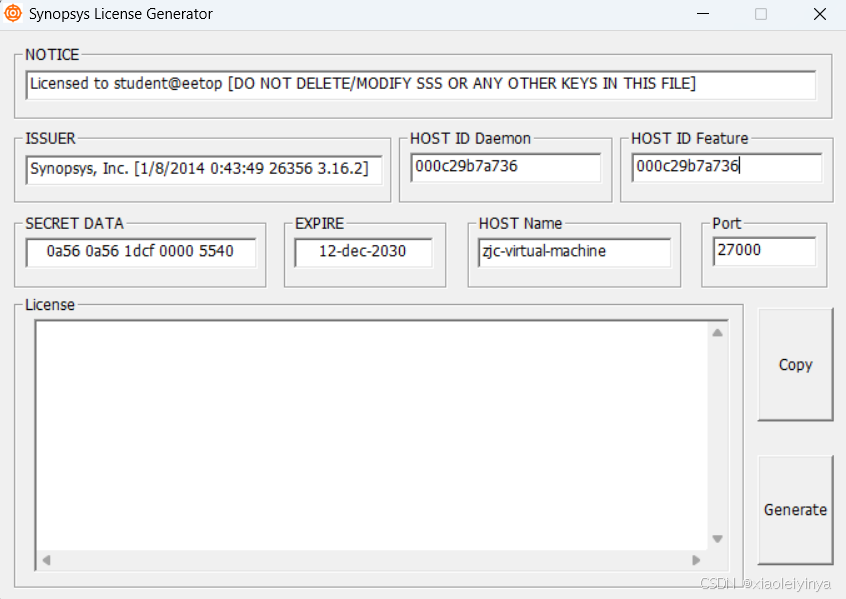

在 windows下运行scl_keygen.exe ,

（如果找不到说明电脑自带杀毒软件拦截了，win+i打开设置，依次点击隐私和安全性，windows安全中心，病毒和威胁防护，管理设置，将实时保护关闭。

再滑到最下面点击添加或删除排除项，把对应的VCS路径添加进去，重新下载安装包scl_keygen_2030，然后就可以看到了。对应关闭自带杀毒软件可以参考：https://blog.csdn.net/weixin_45966674/article/details/134069832?fromshare=blogdetail&sharetype=blogdetail&sharerId=134069832&sharerefer=PC&sharesource=xiaoleiyinya&sharefrom=from_link

将电脑物理地址中的 “ ：”删掉，填入第二行的HOST ID Daemon和HOST ID Feature。

将host-name填入第三行的HOST NAME。

点击Generate。

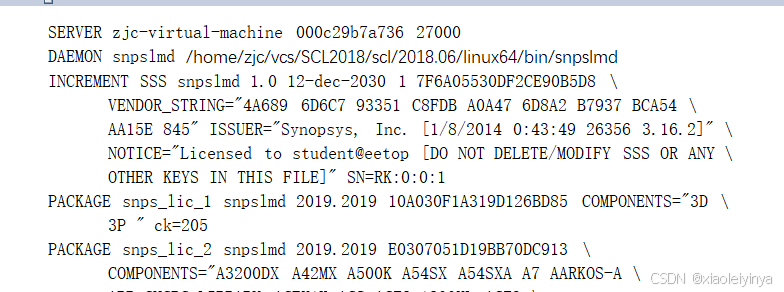

文件夹中会出现Synopsys.dat文件，点击打开。

在第二行DAEMON snpslmd 后面添加 snpslmd 的路径。

改完之后把Synopsys.dat移到License目录下。

cp -rf /mnt/hgfs/scl_keygen_2030/Synopsys.dat ~/vcs/license/

window下的文件放到linux下每行会有^M字符，这是因为linux和doc的换行符不一样。需要通过下面命令去掉^M

sudo apt install dos2unix
dos2unix Synopsys.dat

8.配置环境变量

在根目录下打开.bashrc

gedit ~/.bashrc

将下面内容复制进去，记得把下面得路径改为自己的路径。（这步非常麻烦，需要一个一个输入，后面很多情况有错误都是这里环境变量出了问题）

#export export SYNOPSYS="/usr/software/synopsys"
export VCS_TARGET_ARCH="amd64"
export PATH="/home/zjc/vcs/vcs2018/vcs/O-2018.09-SP2/gui/dve/bin:"$PATH
export DVE_HOME="/home/zjc/vcs/vcs2018/vcs/O-2018.09-SP2/gui/dve"
export PATH="/home/zjc/vcs/vcs2018/vcs/O-2018.09-SP2/bin:"$PATH
export VCS_HOME="/home/zjc/vcs/vcs2018/vcs/O-2018.09-SP2"
#export VCS_ARCH_OVERRIDE="linux"
#verdi
export PATH="/home/zjc/vcs/verdi/verdi/Verdi_O-2018.09-SP2/bin:"$PATH
export VERDI_HOME="/home/zjc/vcs/verdi/verdi/Verdi_O-2018.09-SP2"
export LD_LIBRARY_PATH="/home/zjc/vcs/verdi/verdi/Verdi_O-2018.09-SP2/share/PLI/lib/LINUX64":$LD_LIBRARY_PATH
export VERDI_DIR="/home/zjc/vcs/verdi/verdi/Verdi_O-2018.09-SP2"
export NOVAS_INST_DIR="/home/zjc/vcs/verdi/verdi/Verdi_O-2018.09-SP2"
export NPI_PLATFORM="LINUX64_GNU_472"
export LD_LIBRARY_PATH="$NOVAS_INST_DIR/share/NPI/lib/LINUX64_GNU_520":$LD_LIBRARY_PATH
export NOVAS_HOME="/home/zjc/vcs/verdi/verdi/Verdi_O-2018.09-SP2"

#LICENSE
export SNPSLMD_LICENSE_FILE="/home/zjc/vcs/license/Synopsys.dat"
export SNPSLMD_LICENSE_FILE=27000@zjc-virtual-machine
export LM_LICENSE_FILE="/home/zjc/vcs/license/Synopsys.dat"

alias lmli="/home/zjc/vcs/SCL2018/scl/2018.06/linux64/bin/lmgrd -c /home/zjc/vcs/license/Synopsys.dat"
#SCL
export PATH=/home/zjc/vcs/SCL2018/scl/2018.06/linux64/bin:$PATH
alias dve="dve -full64 &"
alias vcs64="vcs -full64"
alias verdi="verdi -full64 &"

生效环境变量

source ~/.bashrc

9.验证license

通过下面的命令验证license，直到出现passed。（记得将路径改为自己路径，我是前面最开始创了个license目录存放生成的license）

sssverify /home/zjc/vcs/license/Synopsys.dat

10.启动Imgrd

lmgrd是license管理工具，用于将license运行在后台，使软件正常工作。

安装 lsb。

sudo apt install lsb

此时输入lmli会提示找不到路径的问题，因为我们还没有建这些目录，

所以先在/usr建立tmp目录，在local下建立local/flexlm/licenses目录，把Synopsys.dat复制到licenses目录下，并把名字改成license.bat

cd /usr
sudo mkdir tmp
cd local
sudo mkdir flexlm
cd flexlm
sudo mkdir licenses
cd licenses
sudo cp ~/vcs/license/Synopsys.dat license.bat

此时还是打不开license，这是因为环境变量SNPSLMD_LICENSE_FILE的问题，在这个环境变量中赋值了两次，第一次是license的位置，第二次是用户。

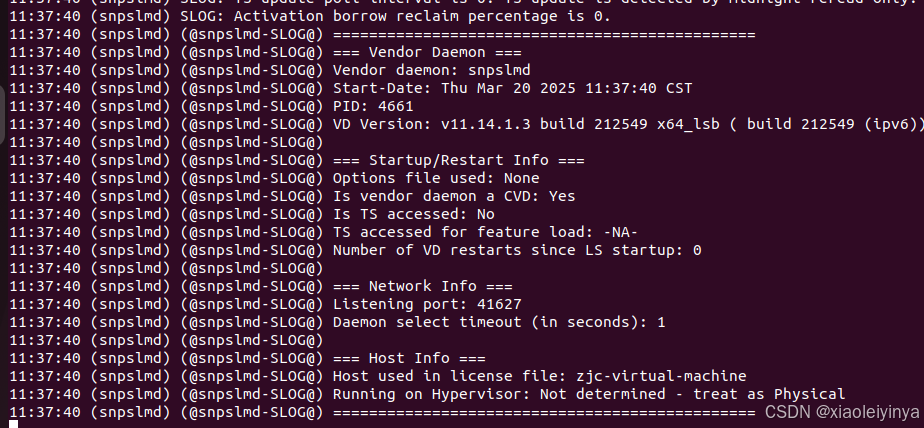

这里需要license的位置，所以先把第二个赋值注释，在后面启动DVE中，又会需要第二次赋值，再把注释打开。再次启动lmli出现下图就是启动成功了，按ctrl+c终止就可以了。

如果没有启动成功，说明端口号被占用，输入下面命令终止该端口号。首先释放license，显示lmgrd占用的端口号，然后结束这个端口号进程，如下图所示：

lmdown
ps auf | grep lmgrd
kill -9 lmgrd 的进程号

11.验证软件安装是否成功

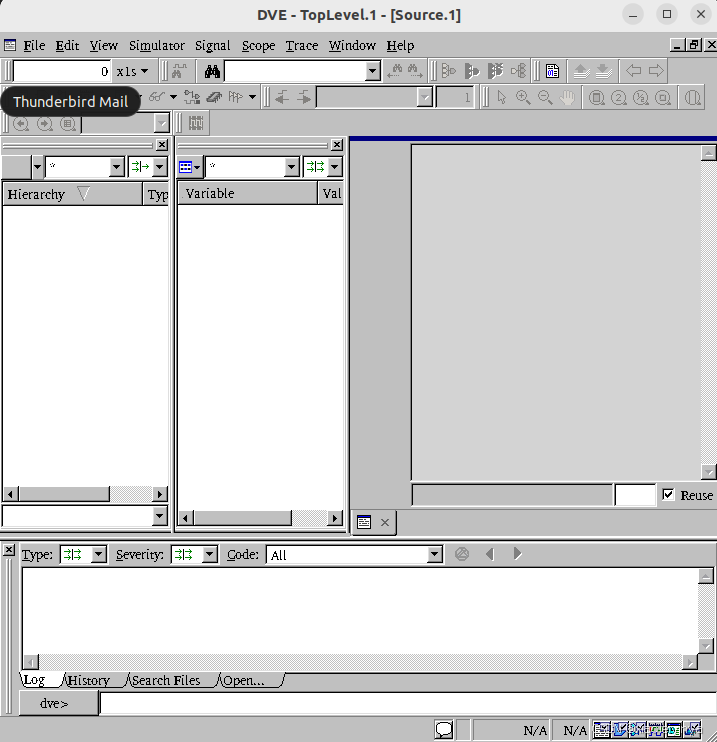

dve

直接输入license会报错，所以将前面注释掉的环境变量再打开，再输入dve打开即可。

vcs

输入vcs -help，

vcs -help

会出现如下图错误，这是因为Ubuntu下默认将sh链接到bash，

输入下面命令重新链接。

sudo rm -f /bin/sh
sudo ln -s /bin/bash /bin/sh

verdi

输入verdi，提示找不到 libpng12.so.0，将 vcs_install/libpng12.so.0 下面的 libpng12.so.0 复制到 /usr/lib/x86_64-linux-gnu/ 目录下面（注意libpng12.so.0是文件夹里面的文件，移动整个文件夹无法解决问题）

sudo cp libpng12.so.0  /usr/lib/x86_64-linux-gnu/

如有其他问题可以一起讨论！！！
