本文档详细介绍了如何使用MQTT.fx模拟设备接入中国移动OneNET物联网平台，包括创建产品和设备，计算密钥，配置MQTT客户端连接参数，并进行数据的订阅与发布。通过模拟设备的在线状态和数据点上传，展示了物联网设备与云端平台的交互流程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

工具准备

MQTT.fx (用于模拟设备接入)
token (计算密钥工具)

添加产品

首先我们先进入到中移物联官方网站：https://open.iot.10086.cn/
点击左上角产品服务→基础服务→MQTT物联网套件,然后点击屏幕上方【立即使用】,进入MQTT协议平台
接下来点击屏幕上【添加产品】,如下图添加一个产品,可参考:官方创建产品文档
在这里插入图片描述
添加完后,系统会分配一个产品ID,请记住,后面会用上

添加设备

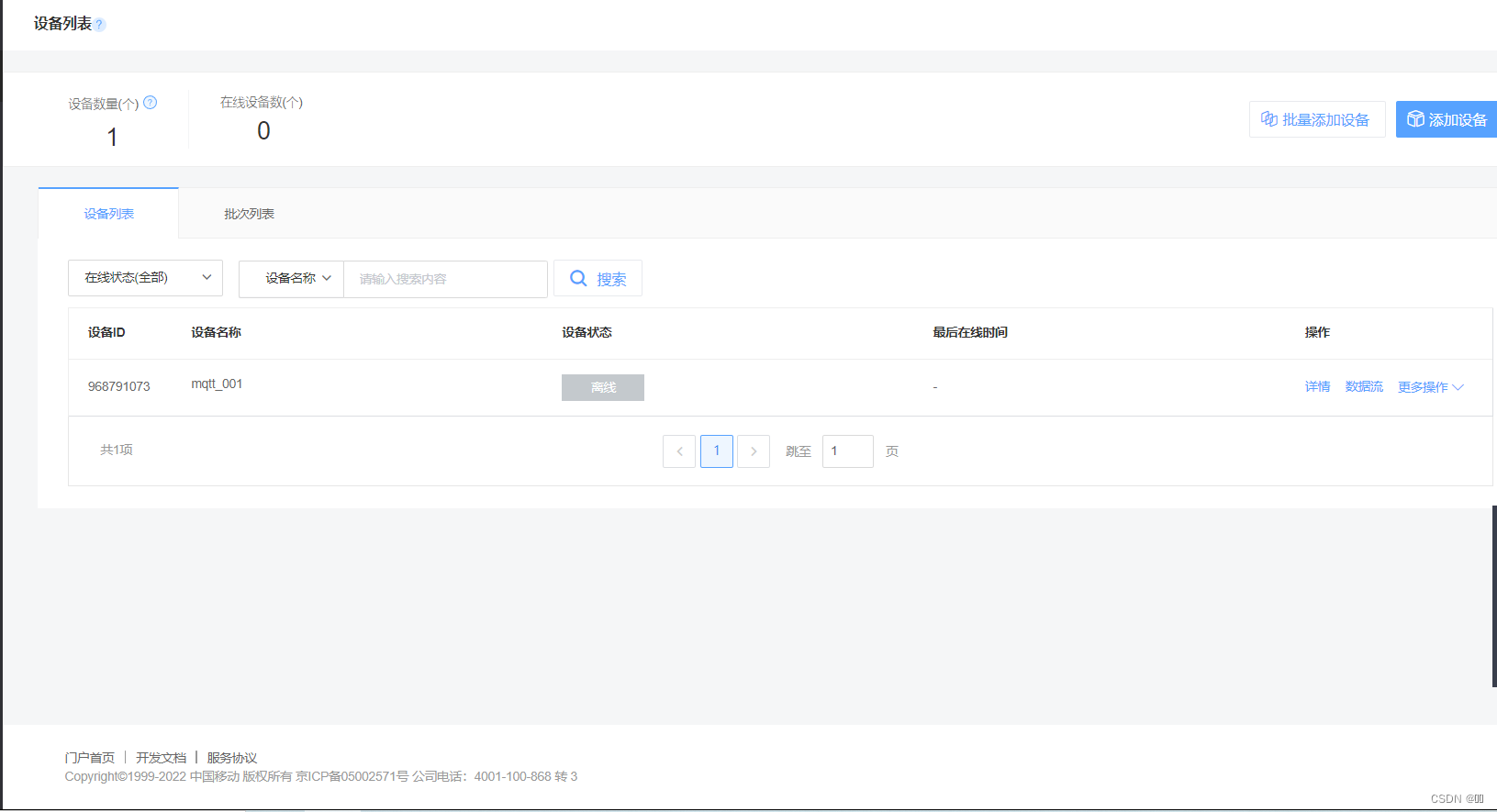

添加完产品之后点击屏幕前【立即添加设备】,点击添加设备,这里的设备名称为:mqtt_001,详细可参考：官方创建设备文档，添加成功后,系统会随机分配一个设备ID,请记住设备ID与设备名称,后面会用到
在这里插入图片描述

计算密钥

我们用软件模拟设备登陆OneNET平台,需要用到一个密码,而这个密码需要经过复杂运算获取,密码可以使用工具生成,OneNET官方token算法工具下载链接：token算法工具

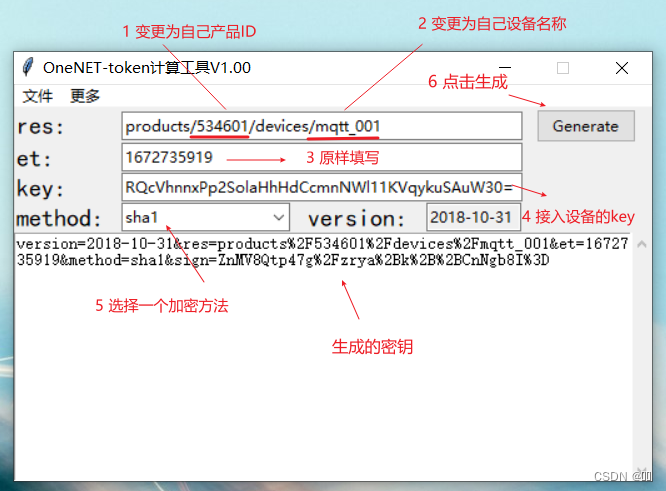

打开后,按下图填写生成密码
在这里插入图片描述
注意:这些是我个人的信息,不同人操作完后得到的信息均不同,除了设备名称外
个人收集到信息如下：

产品ID:534601
设备ID:968791073
设备名称:mqtt_001
设备的key:EzORQcVhnnxPp2SolaHhHdCcmnNWl11KVqykuSAuW30= (可以在设备列表详情查看)

使用MQTT.fx模拟一个设备

MQTT.fx是一款基于Eclipse Paho，使用Java语言编写的MQTT客户端工具。支持通过Topic订阅和发布消息，用来前期和物理云平台调试非常方便

MQTT.fx官方下载链接

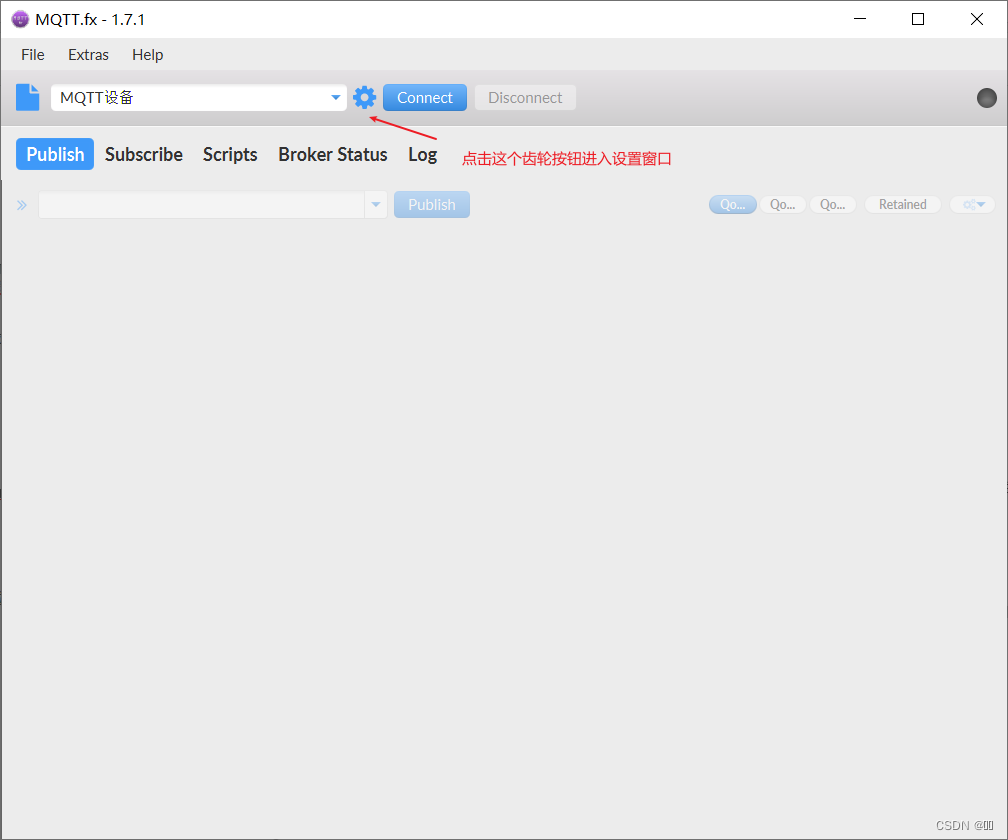

下载完成后打开如下图所示:
在这里插入图片描述

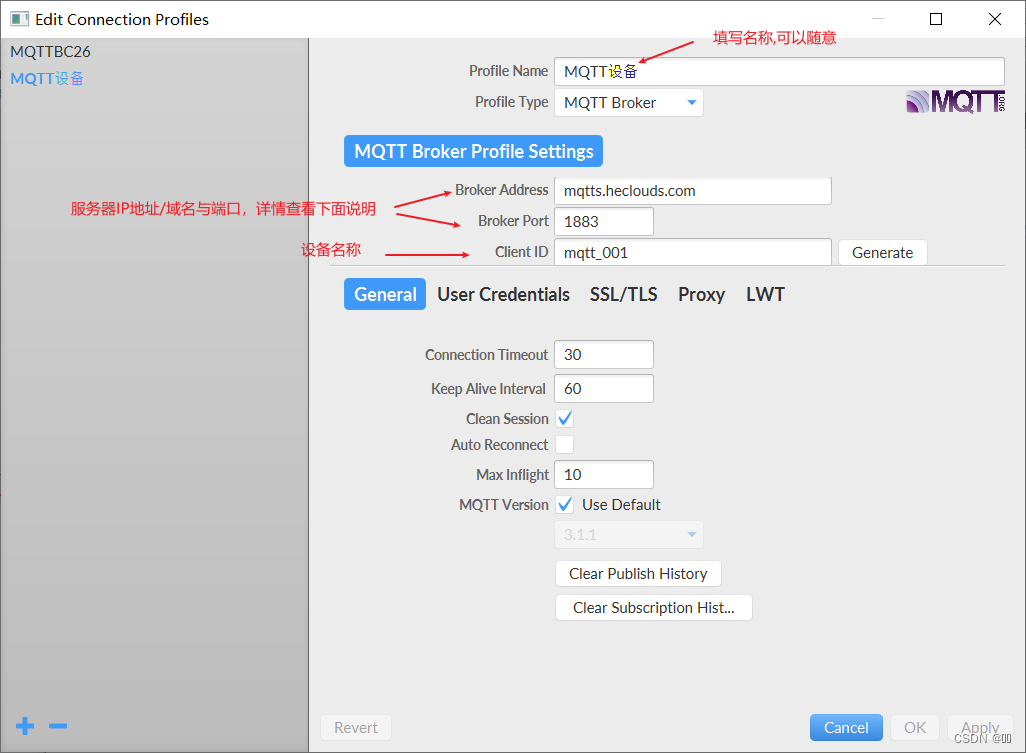

单击齿轮按钮打开后如下图,并填写如下信息

说明：查找服务器接入地址与端口:https://open.iot.10086.cn/doc/v5/develop/detail/248

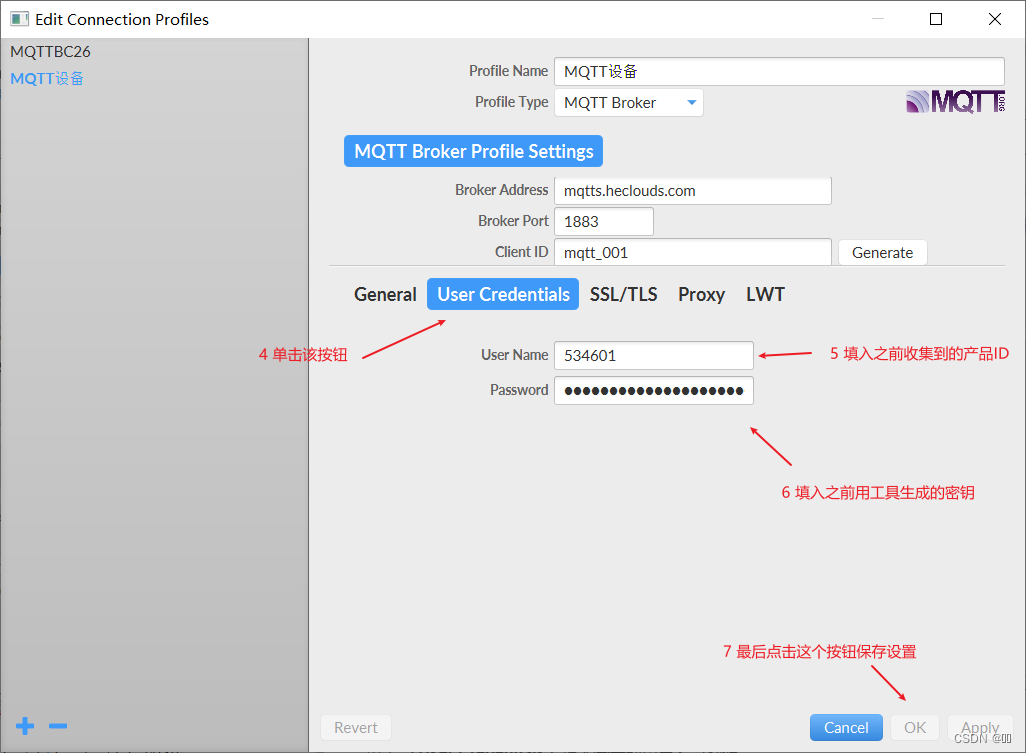

单击【User Credentials】填入登录的用户名与密码
在这里插入图片描述

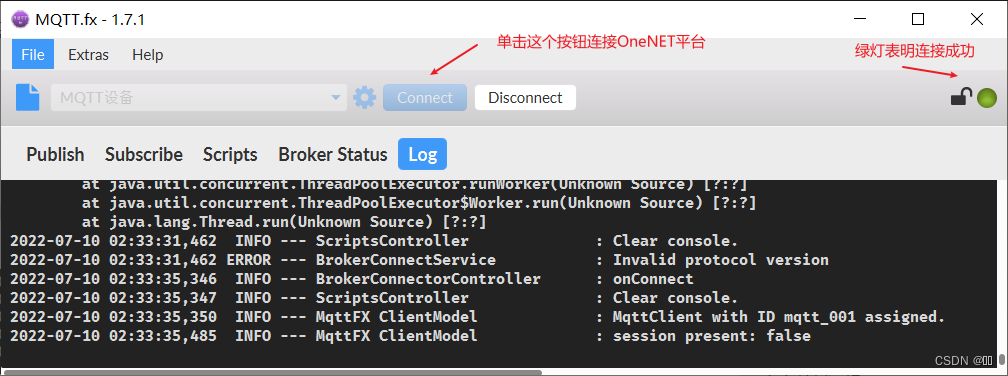

最后单击【OK】按钮完成设置,然后单击【Connect】连接服务器
在这里插入图片描述

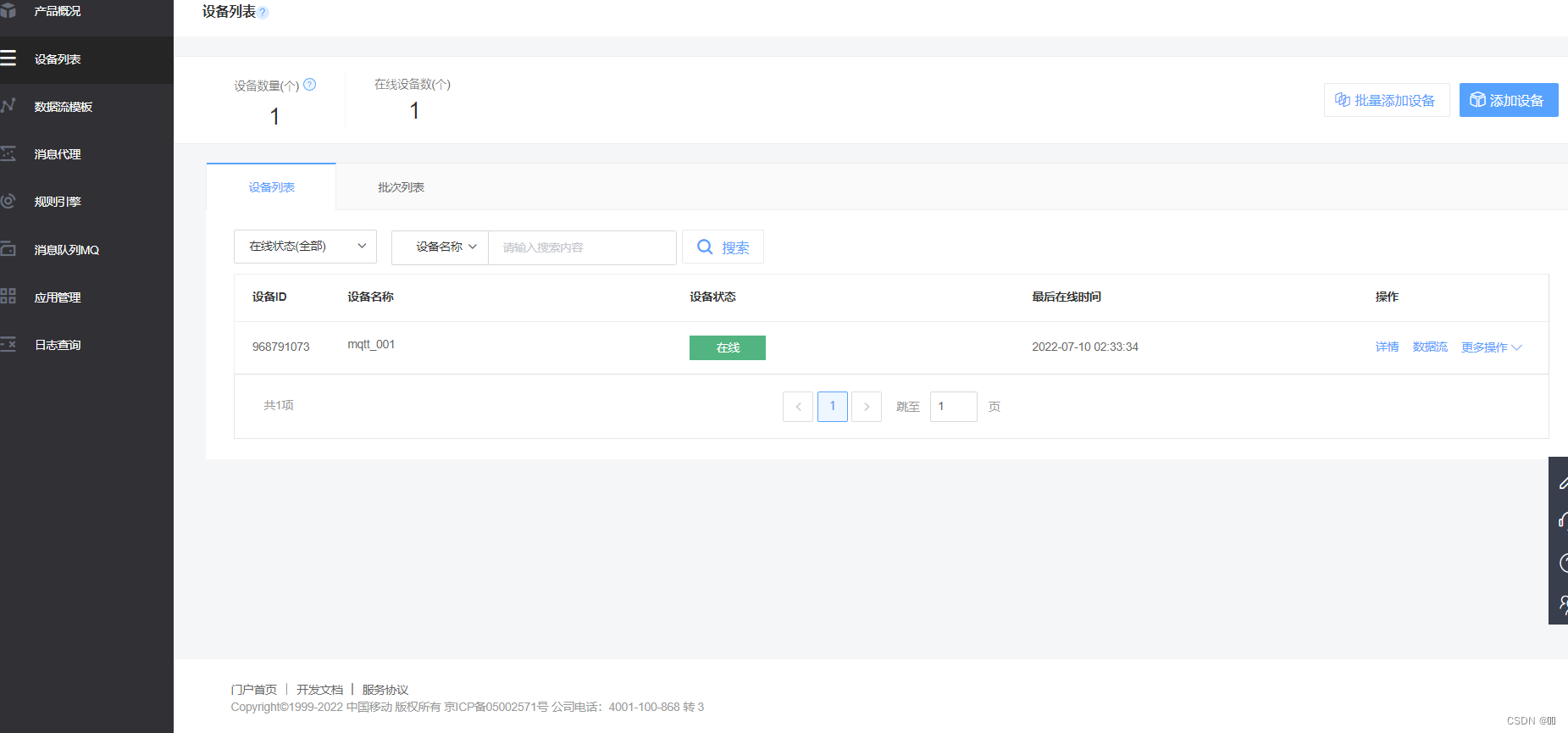

我们在OneNET平台查看设备状态,可以看到设备显示 “在线”,说明我们已经连接成功

订阅与发布消息

MQTTS物联网套件中设备相关服务（存储、命令等）的面向设备的接口，均以 topic 的形式提供，设备可以通过 publish 消息到系统 topic 调用服务接口，也可以订阅系统 topic 用于接收服务消息通知，服务提供的系统 topic 的集合形成了 topic 簇
MQTTS物联网套件目前包含：数据点topic簇、命令topic簇、子设备topic簇、设备影子topic簇

订阅消息

我们可以给OneNET平台发布与订阅消息,首先我们先订阅消息，然后才能发布消息
设备上传数据点的命名规则如下:

$sys/{pid}/{device-name}/dp/post/json/+

{pid} 为：产品ID
{device-name} 为:设备名称

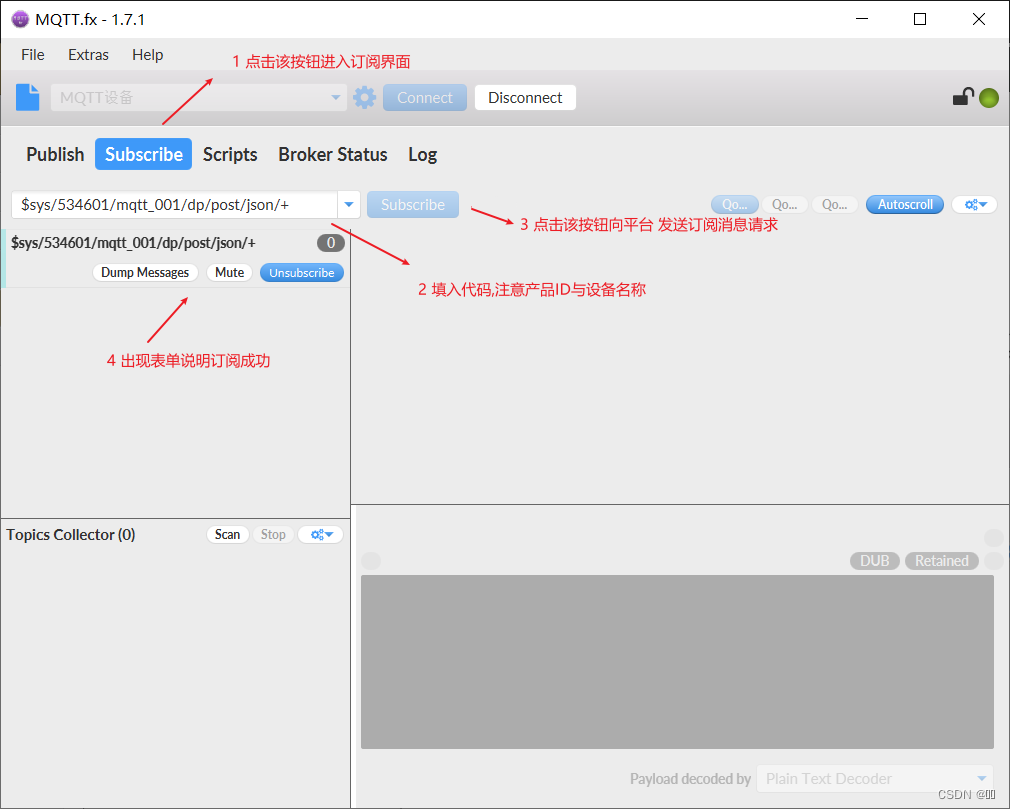

连接成功后,点击【Subscrube】按钮打开订阅界面面板,按如下图所以填写
在这里插入图片描述

发布消息

接下来我们向设备上传数据点，向平台发布一条数据点上传的消息，订阅这条消息的设备将会收到此消息.

发布数据点topic命名规则如下:

$sys/{pid}/{device-name}/dp/post/json

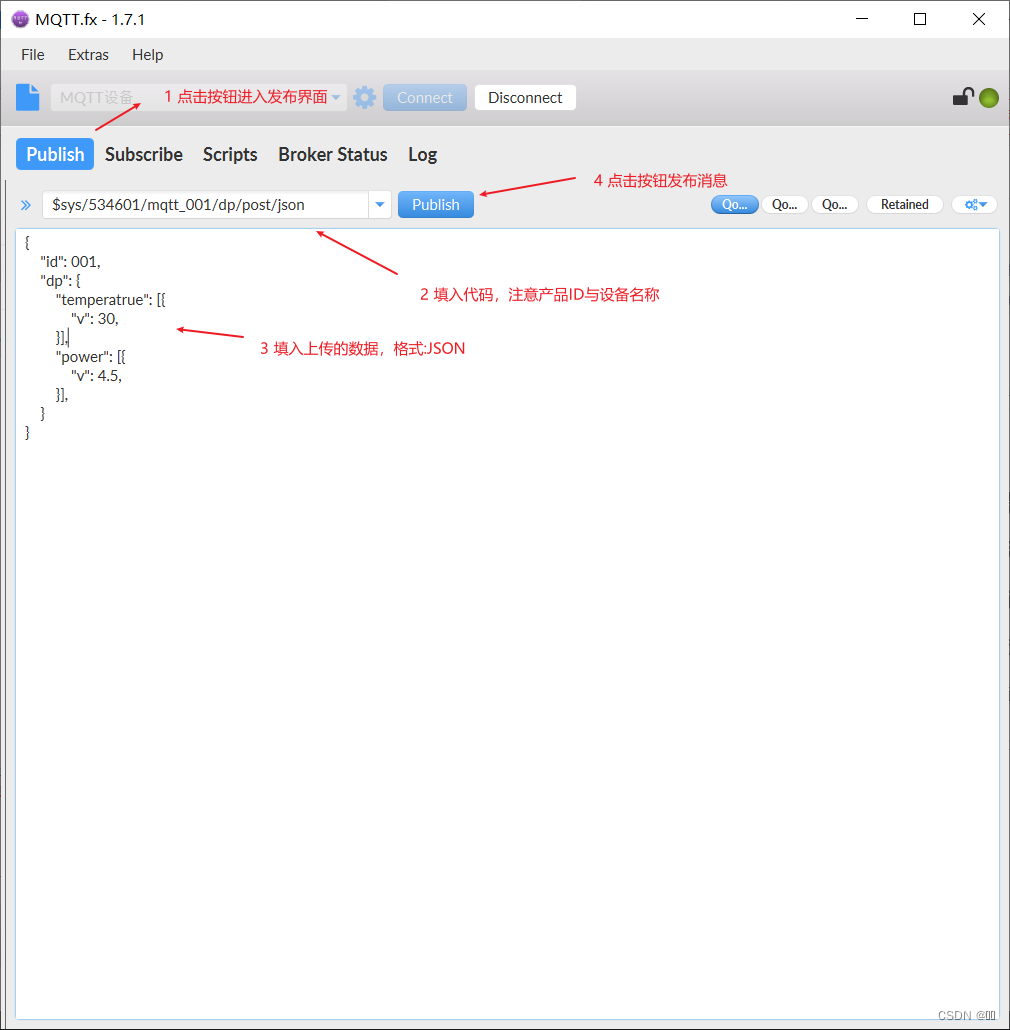

点击【Publish】按钮进入发布界面面板,按如下图所示

{
    "id": 001,
    "dp": {
        "temperatrue": [{
            "v": 30,
        }],
        "power": [{
            "v": 4.5,
        }],
    }
}

在这里插入图片描述

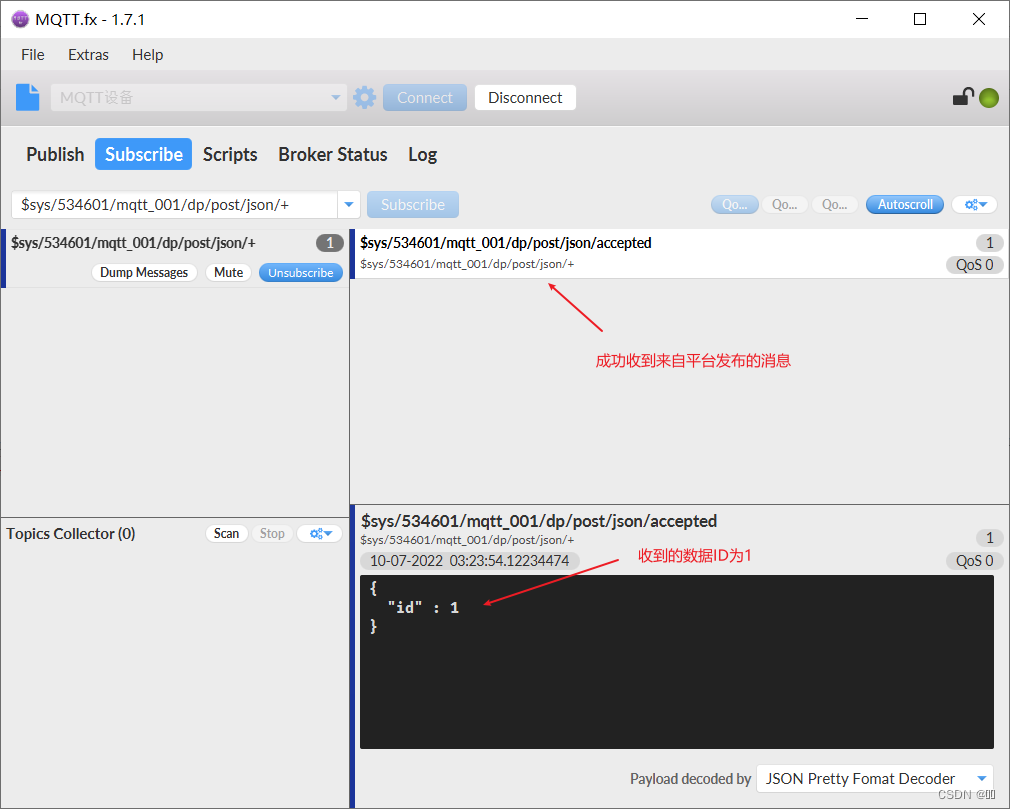

然后点击【Subscrube】按钮打开订阅面板,如下图所示
在这里插入图片描述
可以上传多条数据点,更改ID号与温度:

{
    "id": 002,
    "dp": {
        "temperatrue": [{
            "v": 25,
        }],
        "power": [{
            "v": 4,
        }],
    }
}

{
    "id": 003,
    "dp": {
        "temperatrue": [{
            "v": 20,
        }],
        "power": [{
            "v": 3.5,
        }],
    }
}
查看订阅面板,是否成功上传消息

点击【Log】按钮打开日志消息界面，查看发布消息
在这里插入图片描述

在OneNET平台查看上传的数据点

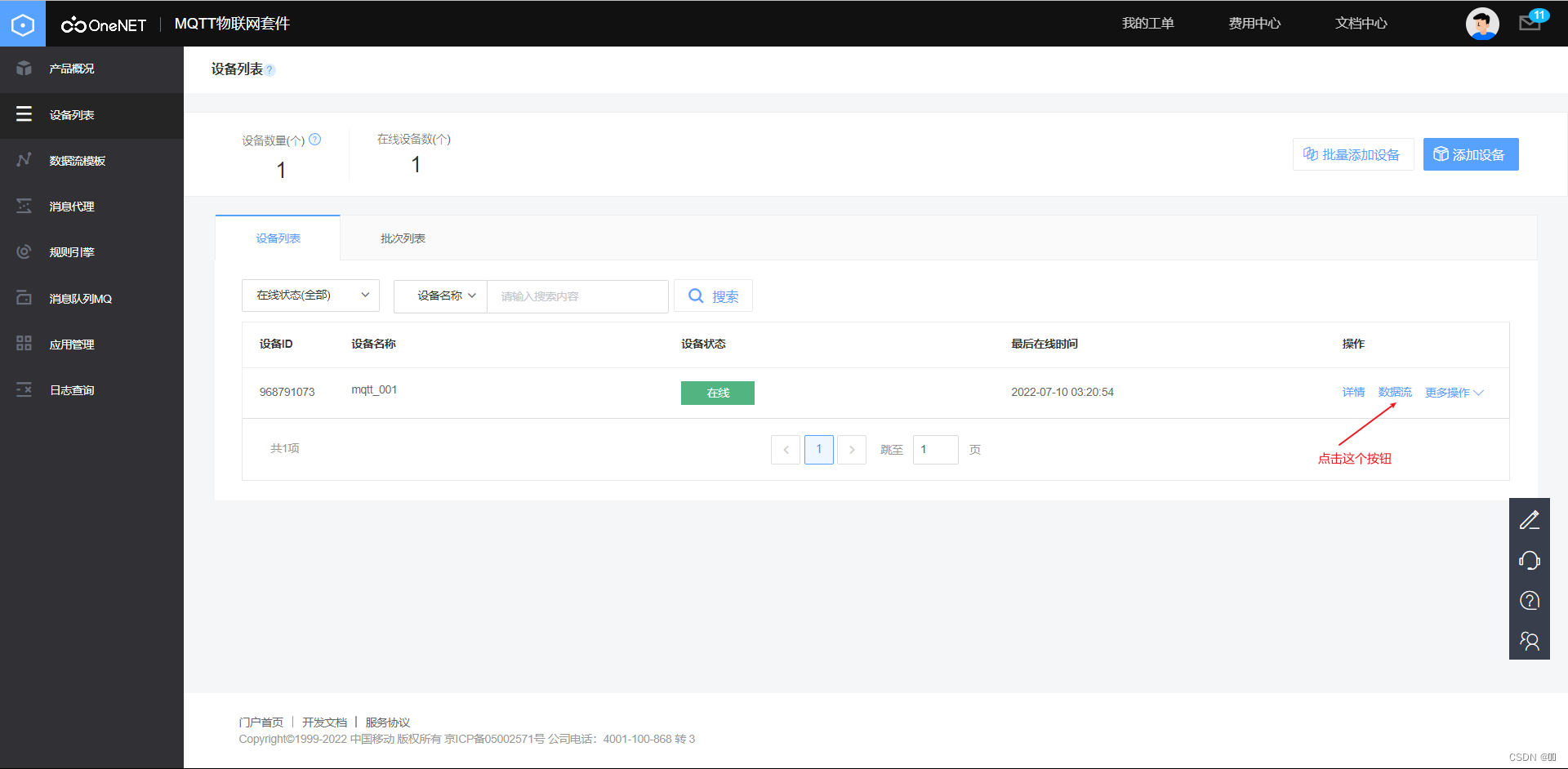

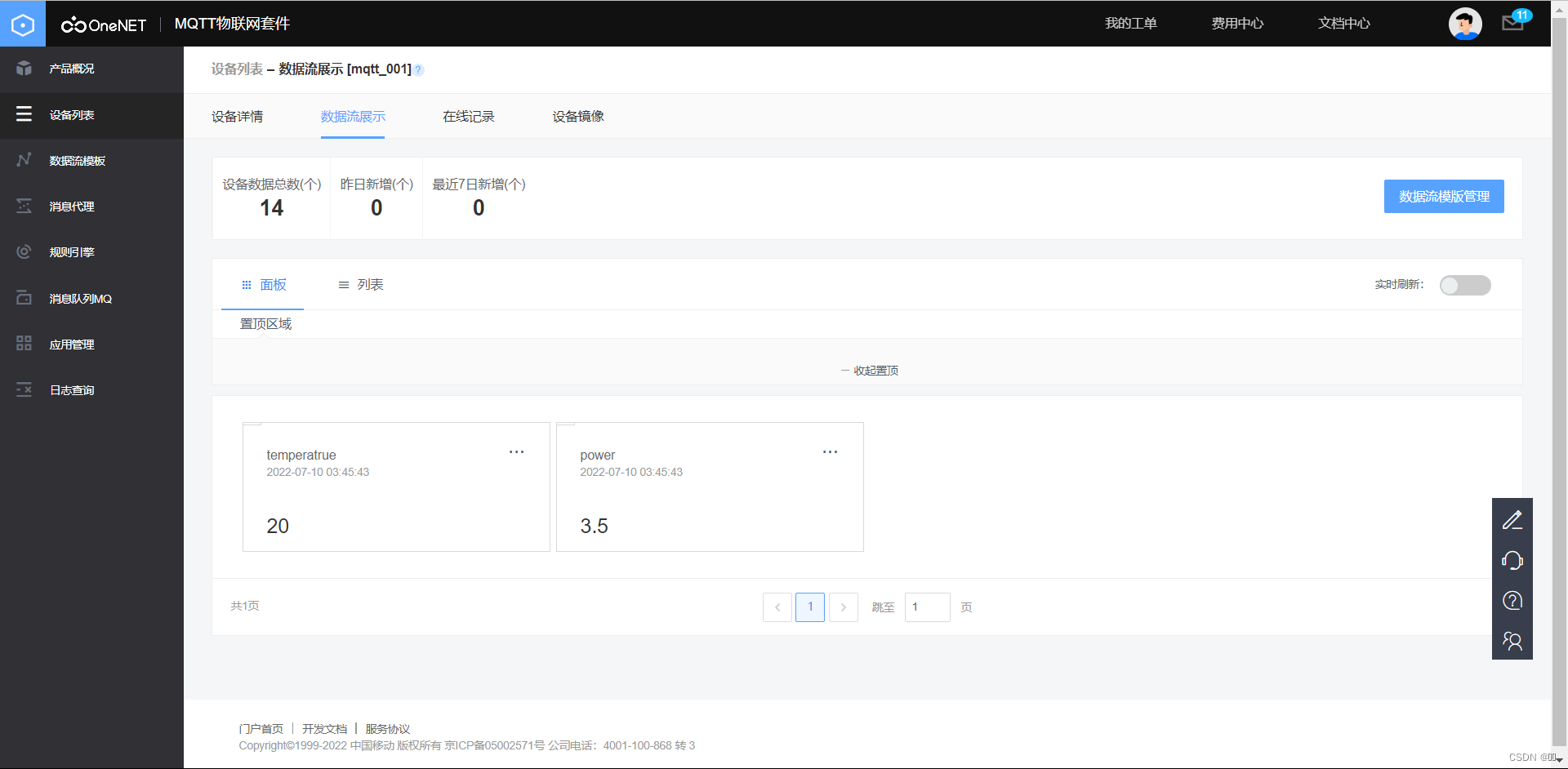

打开设备列表,找到设备名称 ‘mqtt_001’,单击数据流按钮，打开数据流界面面板，如下图:
在这里插入图片描述
我们可以看到，我们上传的数据包含有两个类型，一个是temperatrue,另一个是power

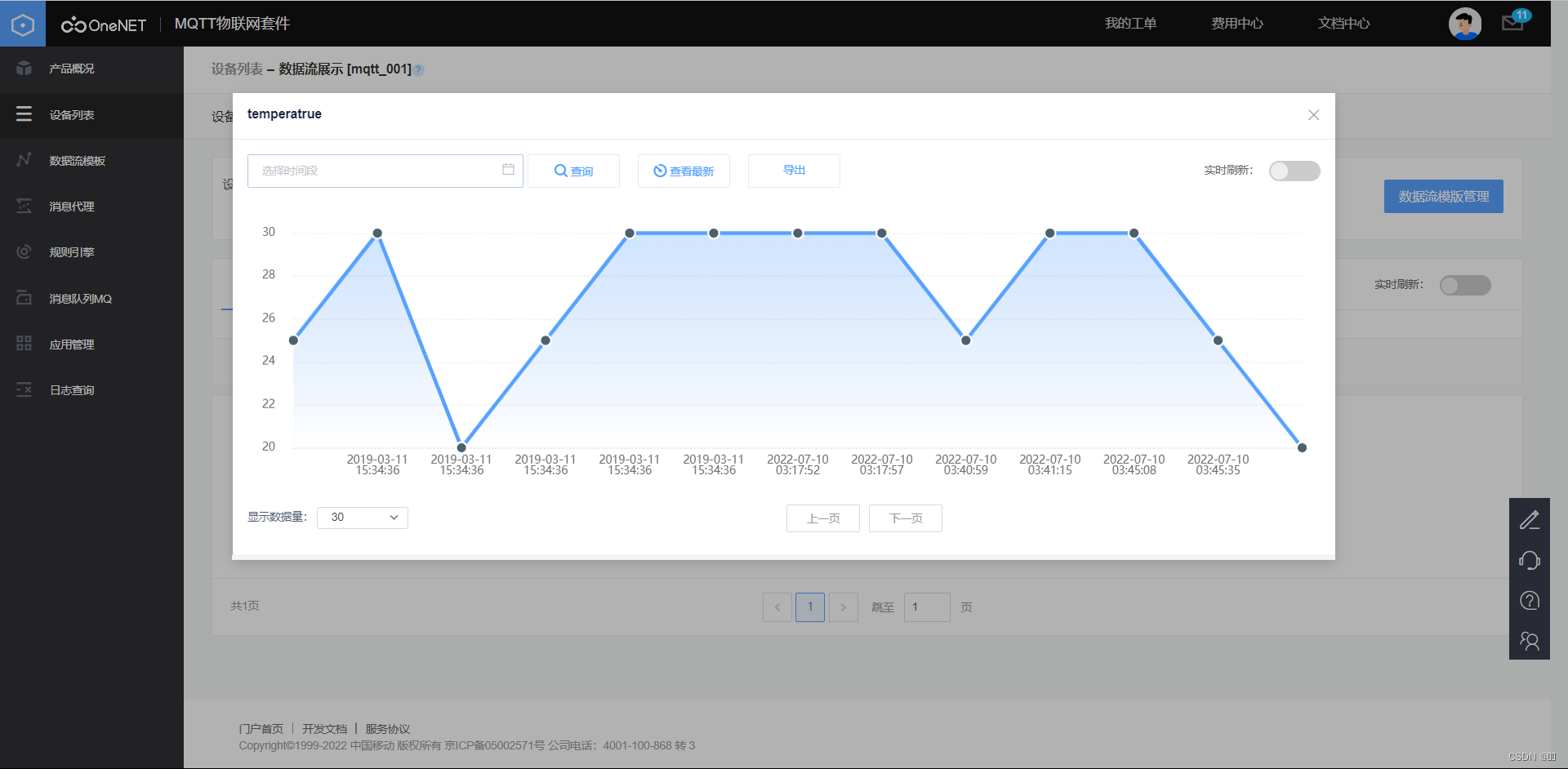

点击查看temperatrue数据点

注意:最后三个点是我刚才上传的数据，power也是一样，这里就不演示出来了
