前言

如果手里不是 RK3568 这块开发板就不用往下看了。
烧录开发板是每个开发者的必修课，每次对系统的修改务必进行烧录测试，确保修改正确和不会引入新问题。
本文基于 Windows10，以 RK3568 开发板为例，指导如何烧录 OpenHarmony 镜像，镜像也叫固件。Hihoop（润和）是开发板集成商，Dayu200 是开发板型号，RK3568（瑞芯微）是芯片型号, 很多地方名称不同却指的是同一块开发板。
这块开发板是 OpenHarmony 最早完全支持的开发板，属于标准系统的开发板，整个烧录过程较为舒适。

一、 安装路线

• 1.避坑指南
• 2.Windows 下烧录前准备
• 3.Windows 下烧录镜像
  • 3.1 以 Loader 模式烧录——我们一直使用的模式
  • 3.2 以 Maskrom 模式烧录
• 4.Linux 命令行烧录镜像

二、避坑指南

1. 每次烧录镜像时如何不用选择路径？

• 第一次导入原始 config.cfg 之后，选择正确的路径，再导出配置，保存起来；
• 下次烧录镜像，直接将之前保存的配置文件，导入配置即可；

2. 从服务器上下载镜像，看到了全部的镜像文件，但是烧录最后提示失败，怎么办？

• 一般是下载不完整造成的，即文件大小较小，所以重新下载完成再烧录即可解决。

3. gitee 上下载的最新镜像一定是正常的吗？

• 不一定，甚至一周时间都不正常，所以建议本地至少备份最近且正常的代码或者镜像包。

三、Windows 下烧录前准备

3.1. 安装 USB 驱动

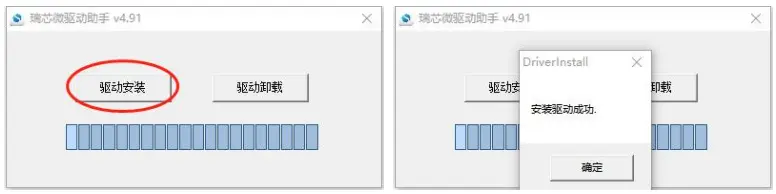

双击 windows\DriverAssitant\ DriverInstall.exe 打开安装程序，点击下图所示的“驱动安装”按钮：

说明：
1.如果已经安装旧版本的烧录工具，请先点击“驱动卸载”按钮下载驱动，然后再点击“驱动安装”按钮安装驱动。
2.驱动安装一次就好了，无须每次烧录前安装。

3.2 连接电缆

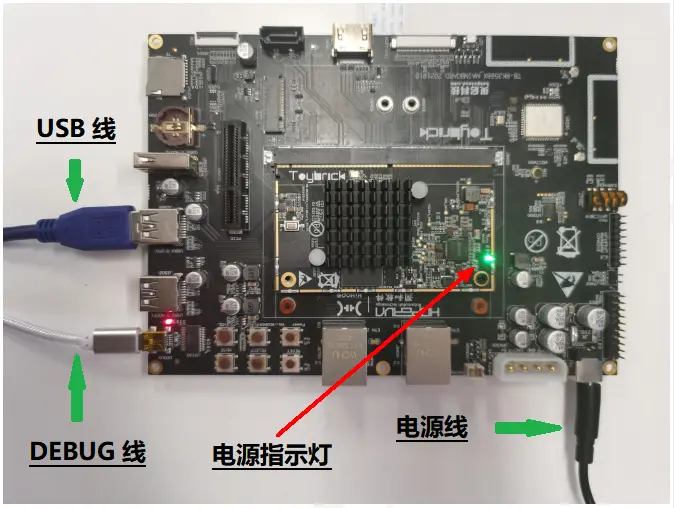

按照图片提示连接电源线，Debug 串口调试线，USB 烧录线

打开电源，开发板指示灯点亮

3.3 下载镜像

方法一：从每日编译的 Daily 版本中下载对应镜像（http://ci.openharmony.cn/workbench/cicd/dailybuild/dailylist），选择 dayu200 进行下载
方法二：拉取源码编译，在路径 out/rk3568/packages/phone/images 目录里拷贝镜像
方法三：下载 RK3568 官方提供的固件，下载地址：https://gitee.com/hihope_iot/images

四、Windows 下烧录镜像

4.1 以 Loader 模式烧录

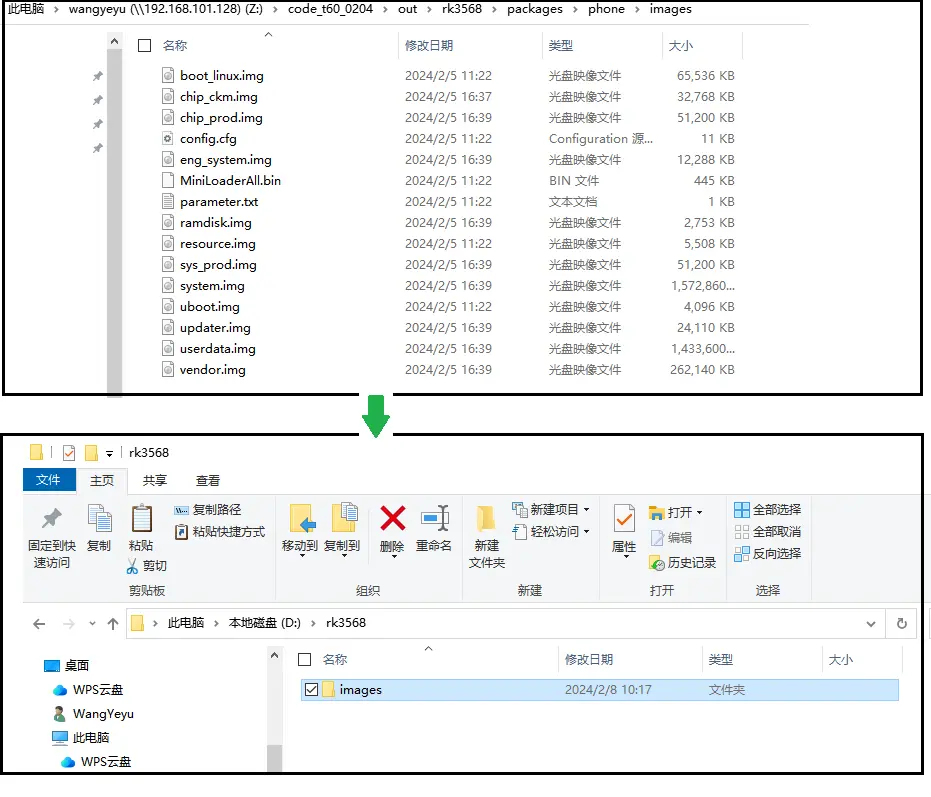

4.1.1. 将固件下载到本地目录

4.1.2. 打开烧录工具

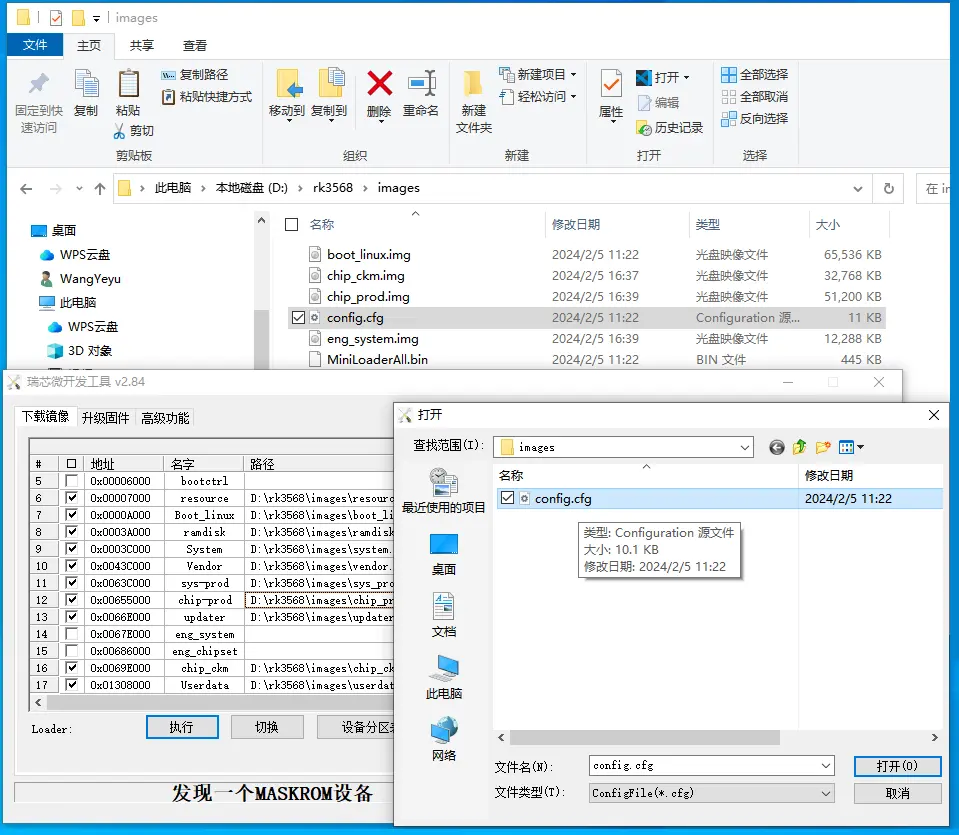

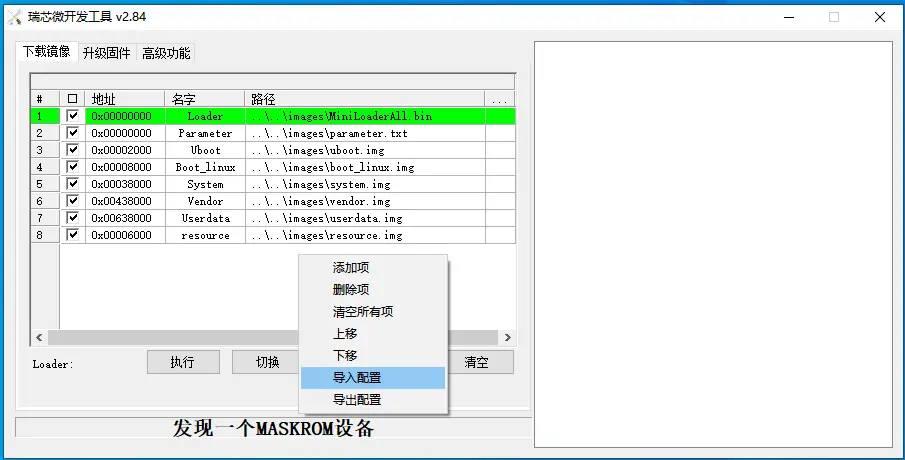

1. 开发板现在处于开机状态，双击 windows\RKDevTool.exe 打开烧录工具，按鼠标右键导入配置

2. 选择 config.cfg 配置文件,然后打开

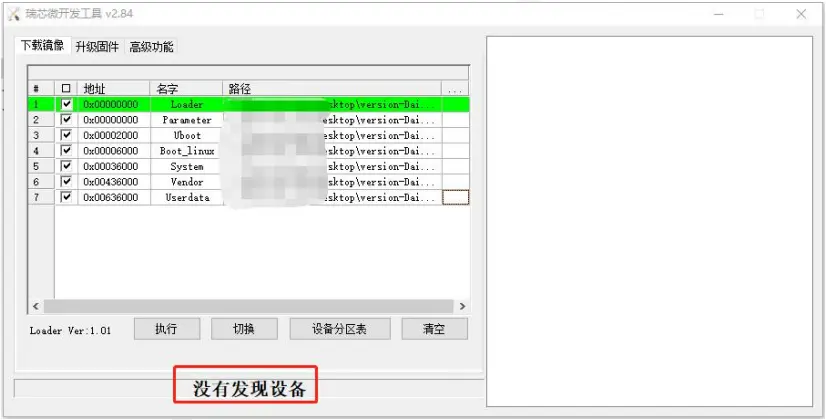

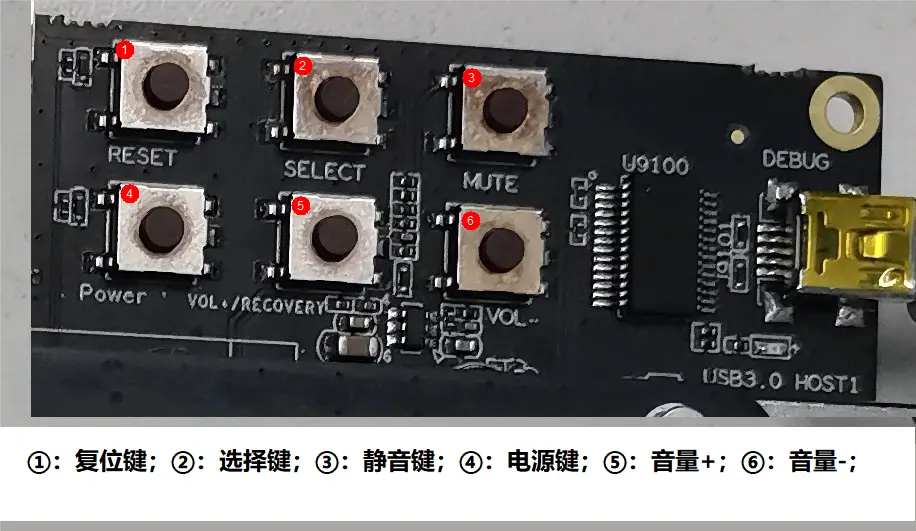

3. 长按 Power 和 VOL+/RECOVER 按键超过 6 秒，让开发板关机，抬起手指，这时提示"没有发现设备"

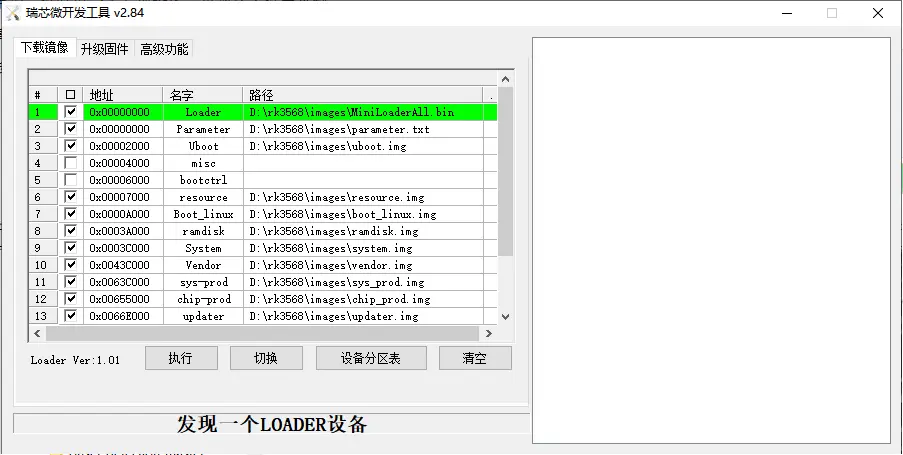

4. 再次按下这两个键，这时提示"发现一个 LOADER 设备"

5. 松开按键,点击执行进行烧录, 稍等几秒后, 这时会在右侧信息框提示“下载完成”

4.2. 以 Maskrom 模式烧录

4.2.1. 打开烧录工具

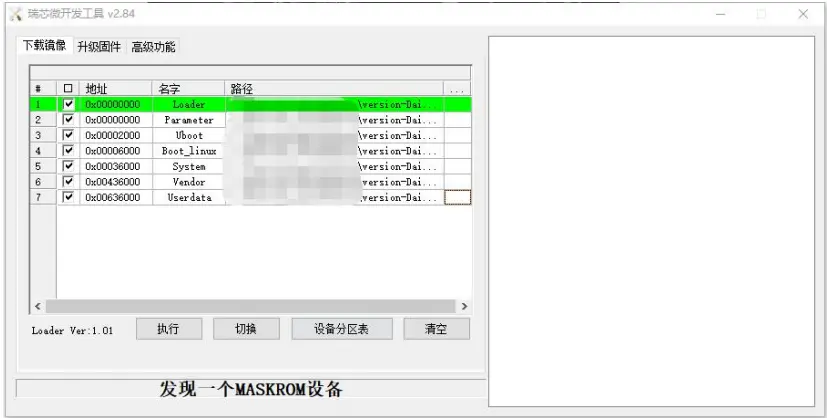

1. 双击 windows\RKDevTool.exe 打开烧录工具，如图所示，默认是 Maskrom 模式：

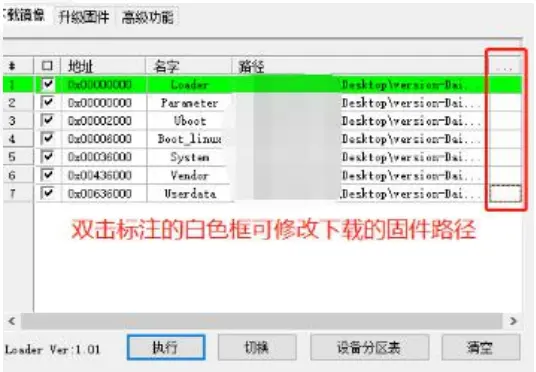

2. 将固件下载保存到本地目录，勾选需要烧录的固件

4.2.2 确认开发板是否进入烧录模式

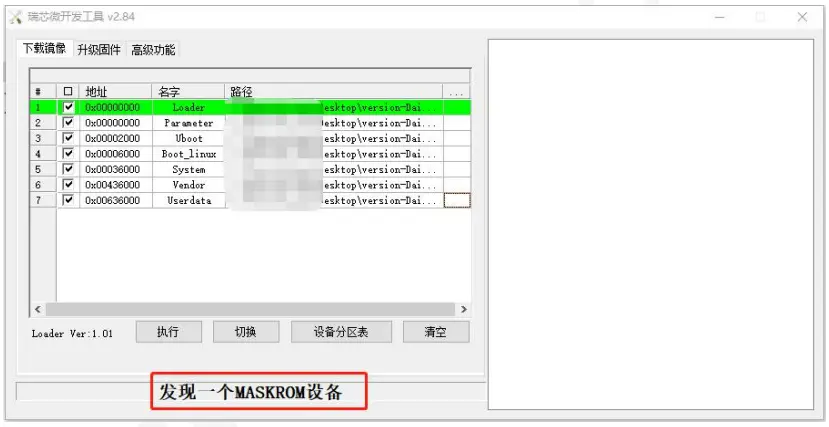

如果界面显示"发现一个 MASKROM 设备", 说明开发板进入 Maskrom 模式等待烧录固件。

如果界面显示"没有发现设备"，说明开发板没有进入烧录模式，请按以下操作步骤让开发板进入烧录模式。

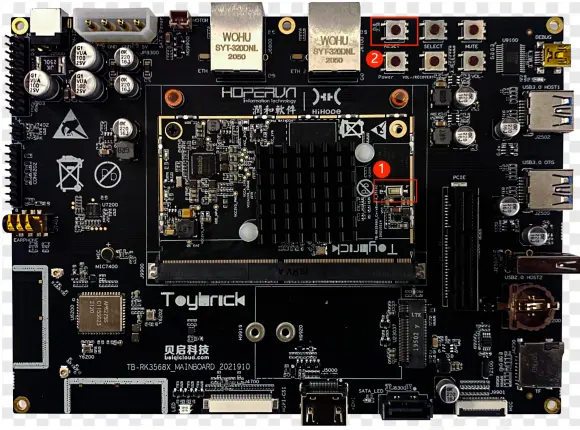

a. 按住白色按钮 Maskrom 按键（图中标注的 ① 号键）和 RESET 按钮（图中标注的 ② 号键）不松开，烧录工具此时显示“没有发现设备”；

b. 松开 RESER 键，烧录工具显示“发现一个 MASKROM 设备”，说明此时已经进入烧录模式

c. 松开按键，稍等几秒后点击执行进行烧录

说明：
如果烧录成功，在工具界面右侧会显示下载完成
如果烧录失败，在工具界面右侧会用红色的字体显示烧录错误信息，更多出错信息查看 Log 目录下的文件

五、Linux 命令行烧录镜像

5.1. 查看开发板是否进入烧录模式

进入 OHOS 的根目录，执行命令查看：python3 flash.py -q

说明：
如果输出"loader", 说明开发板进入 Loader 模式等待烧录固件
如果输出"maskrom", 说明开发板进入 Maskrom 模式等待烧录固件
如果输出"none"，说明开发板没有进入烧录模式，请按文档第 2 部分内容操作让开发板进入烧录模式

5.2. 烧录固件

烧录所有固件：python3 flash.py -a

说明：此命令会烧录所有 OHOS 固件，包括：uboot, kernel(boot_linux), system, vendor, userdata 烧录指定固件：

python3 flash.py -u //烧录 uboot.img
python3 flash.py -k //烧录 boot_linux.img
python3 flash.py -s //烧录 system.img
python3 flash.py -v //烧录 vendor.img
python3 flash.py -d //烧录 userdata.img

说明：烧录多个指定固件，可以根据需要执行输入多个参数。如：-sv 表示烧录 system.img 和 vendor.img。

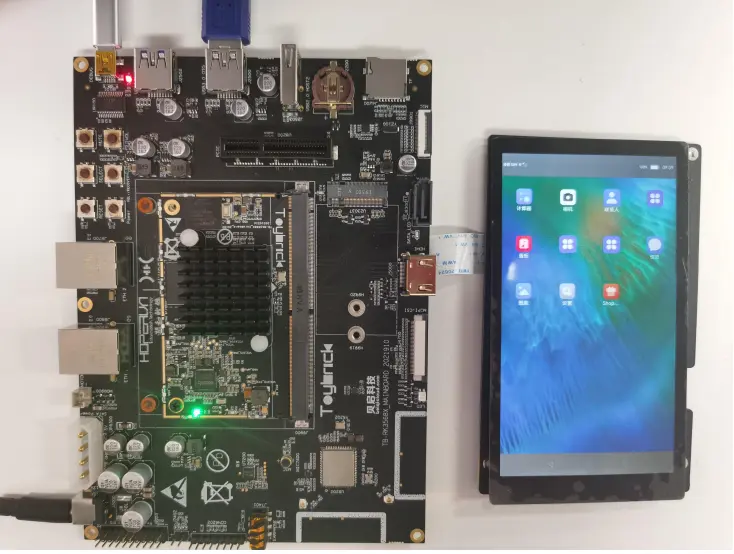

5.3 烧录完成
