GlobalMapper-高分辨率航测DSM输出真彩色晕渲图背景发红问题处理

0序：

有朋友问到为什么GM输出的地形晕渲图加载到图新地球后，背景是红的，渲染的效果也不对。

无人机航测当前应用的愈发普遍，除了直接使用DSM构建三维地表起伏效果外，也更多的通过高分辨率晕渲图来叠加卫星影像、正射影像、等高线等直观的看地形的分布变化，为设计、方案规划提供依据。

在GM中地形输出晕渲图是非常简单的一件事情，尤其其默认的atlas着色器，从蓝色到红色来表达一份地形数据从较低点到较高点的变化，广为大家接受。

本文核心是排查清楚问题，给到一个解决方案。

1.问题原因排查

问题现象（截图为示例数据）：

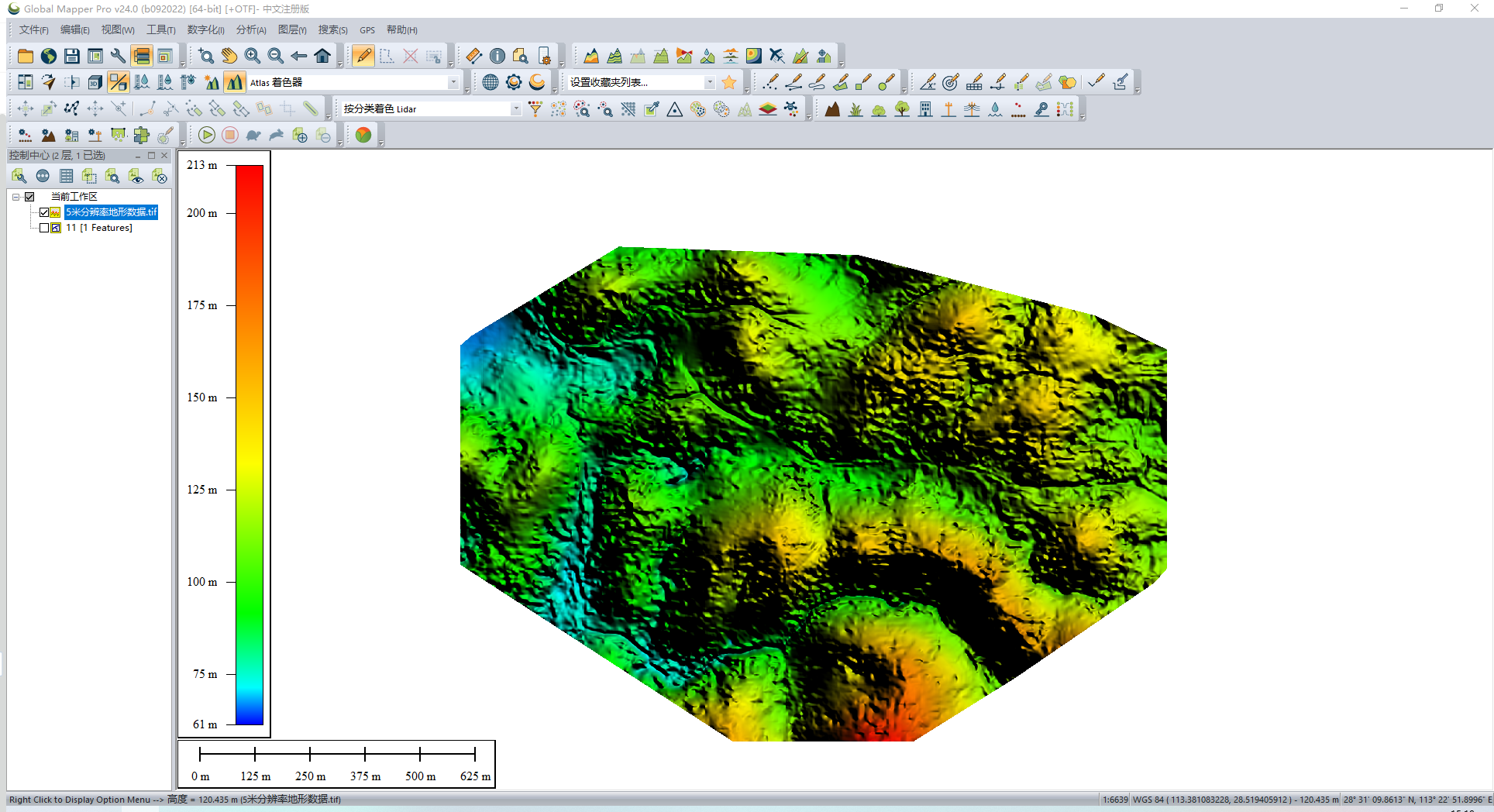

GM加载效果

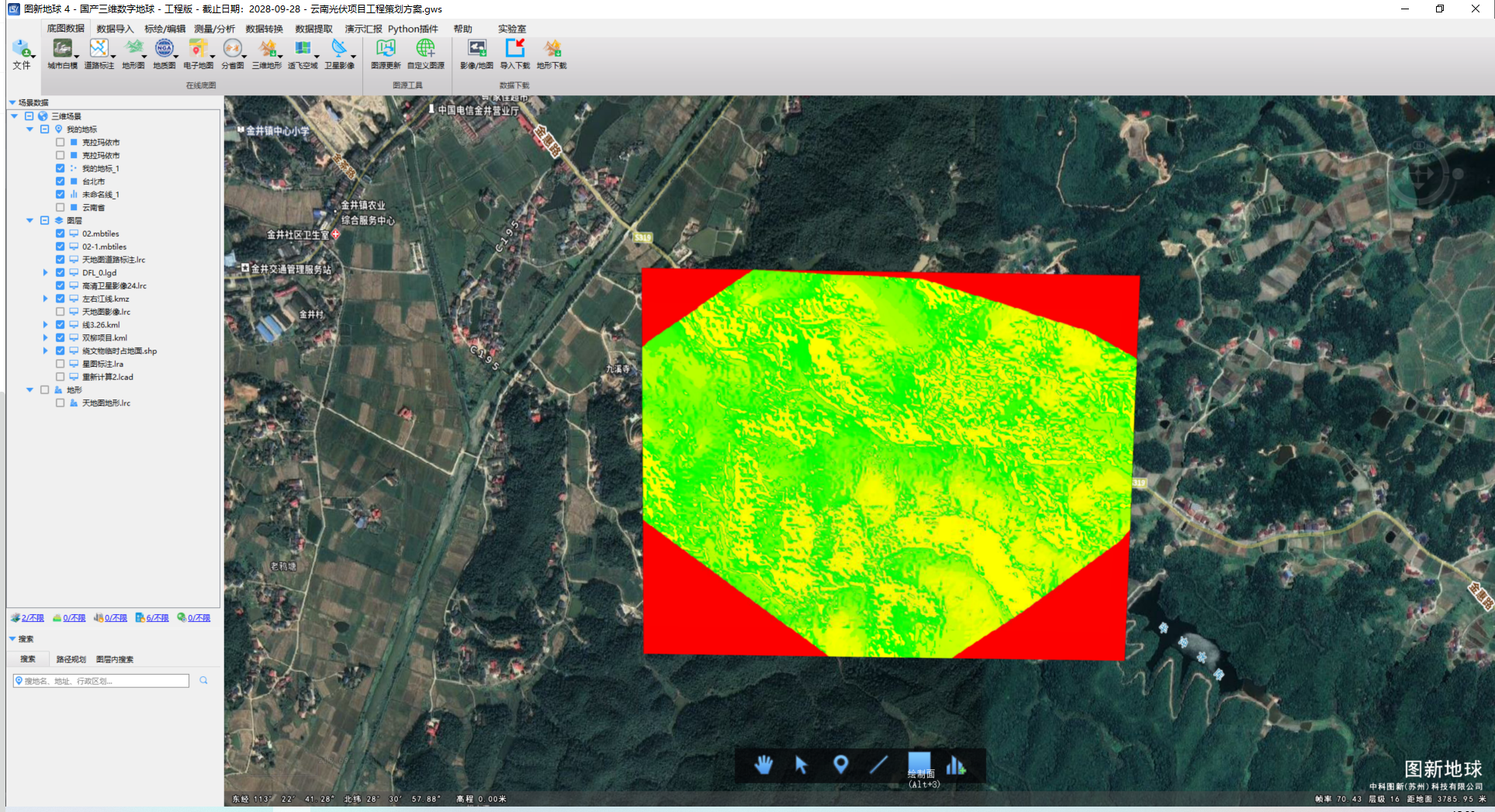

输出成果加载到图新地球效果：

原因分析：

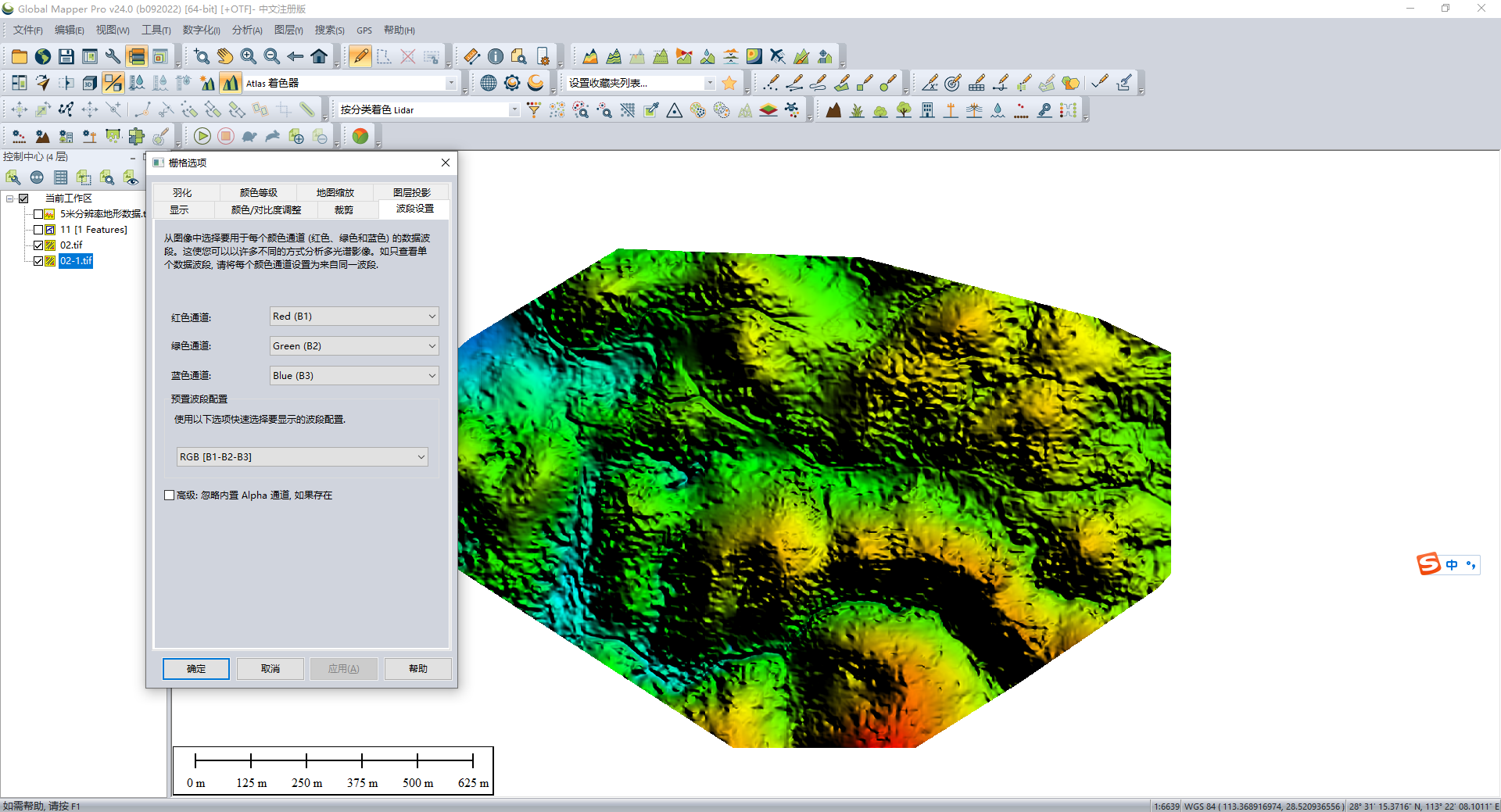

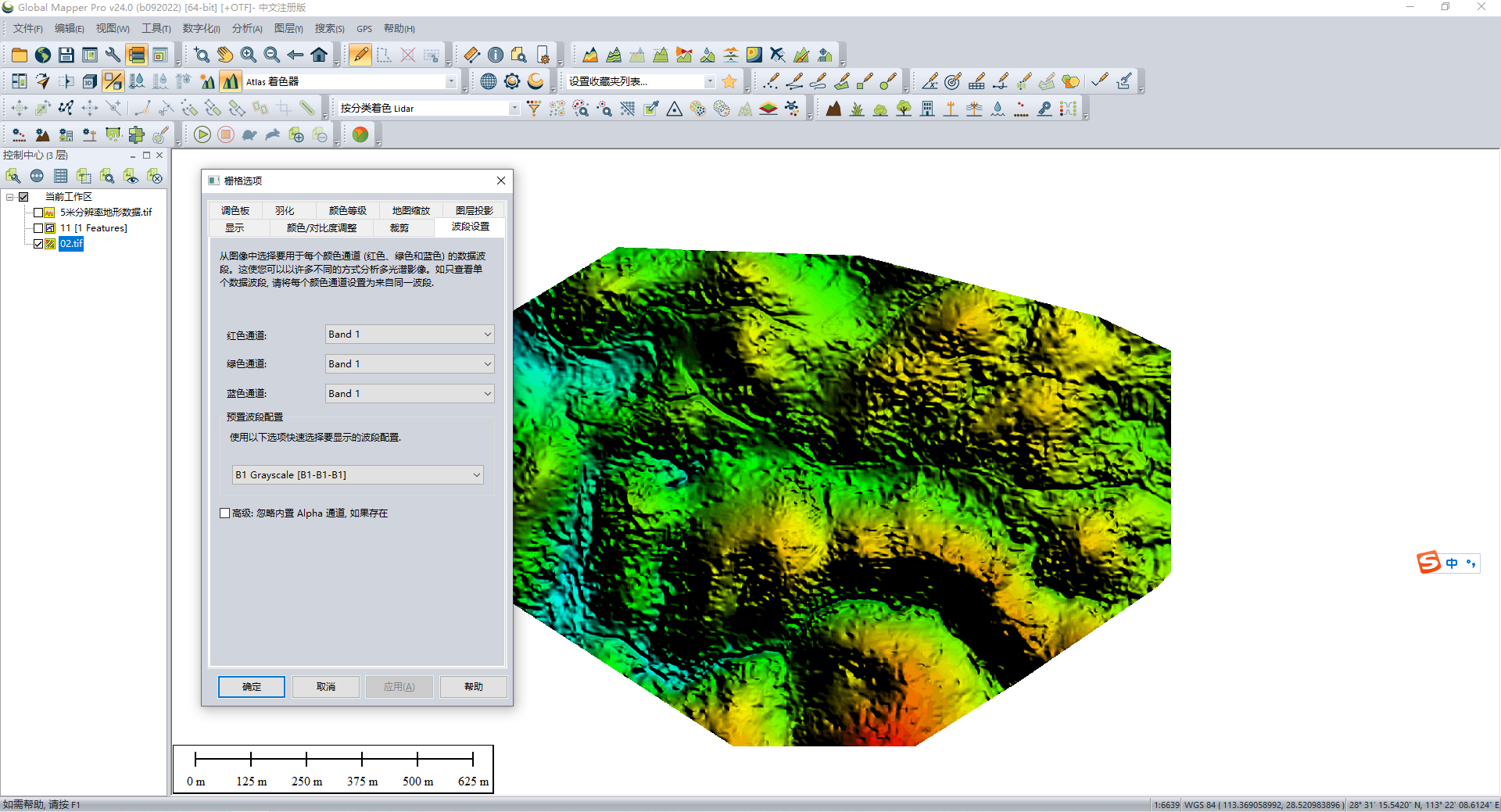

看了一些数据的属性，发现波段设置中只有一个波段。

正常数据都是三个波段。

2.解决办法

知道了原因，大概率就是输出数据的时候，参数设置出错了。

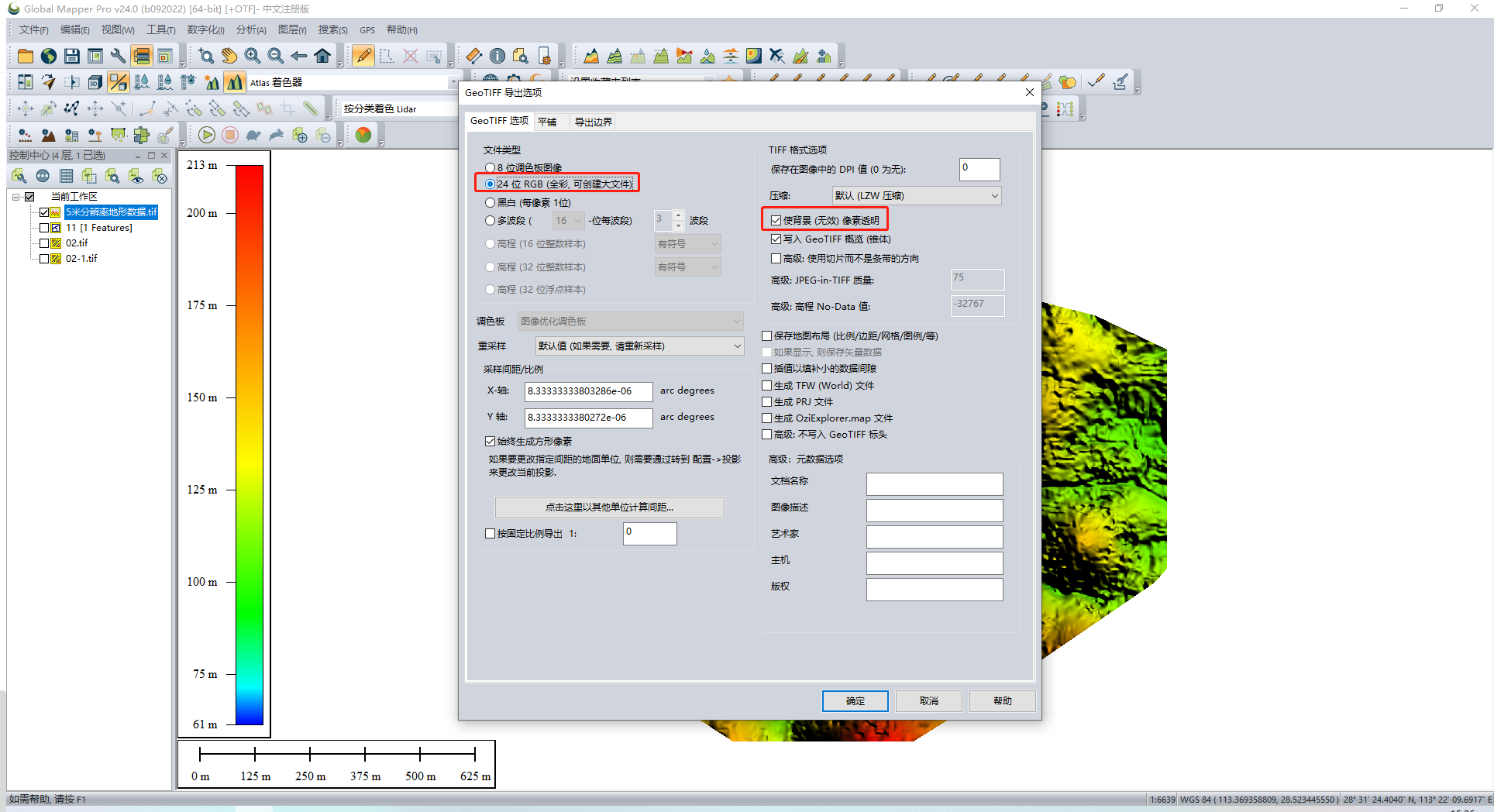

经测试发现，输出影像数据的时候未选择真彩色24位，而是选择了8位。

另外是建议勾选【背景透明】，尤其数据范围不是矩形的情况下，不勾选和影像底图叠加，会很难受。

背景透明会让数据融合效果提升一个档次。

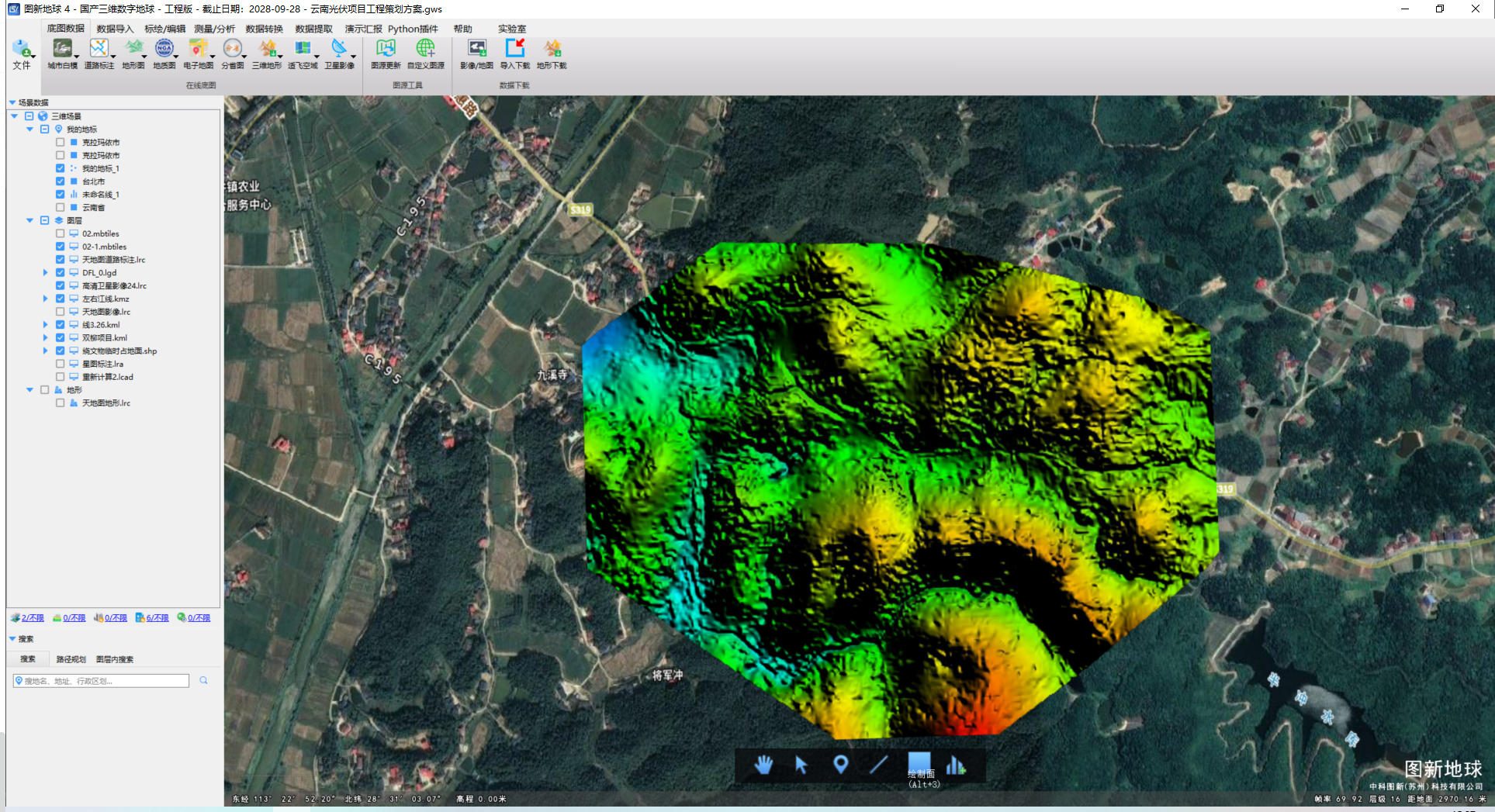

修正后图新地球加载效果：

3.经验技巧

地形输出的三维可视化表达主要涉及的几个点

• 1.高分辨率航测地形与大范围低分辨率地形的融合（在图新地球中直接调整图层顺序即可，系统会先渲染位于图层列表上面的数据，然后是图层列表下面的数据，接边出无缝融合。）
• 2.航测成果的DSM数据，可辅助解决倾斜模型和低分辨率地形融合的问题（生成osgb倾斜模型的时候建议生成配套的tif地形）
• 3.晕渲图的着色模式有多个，不同的分析表达可使用不到的着色模式（包括坡度、坡向等）
• 4.开启实时等高线，或者直接生成等高线图，效果也很赞。

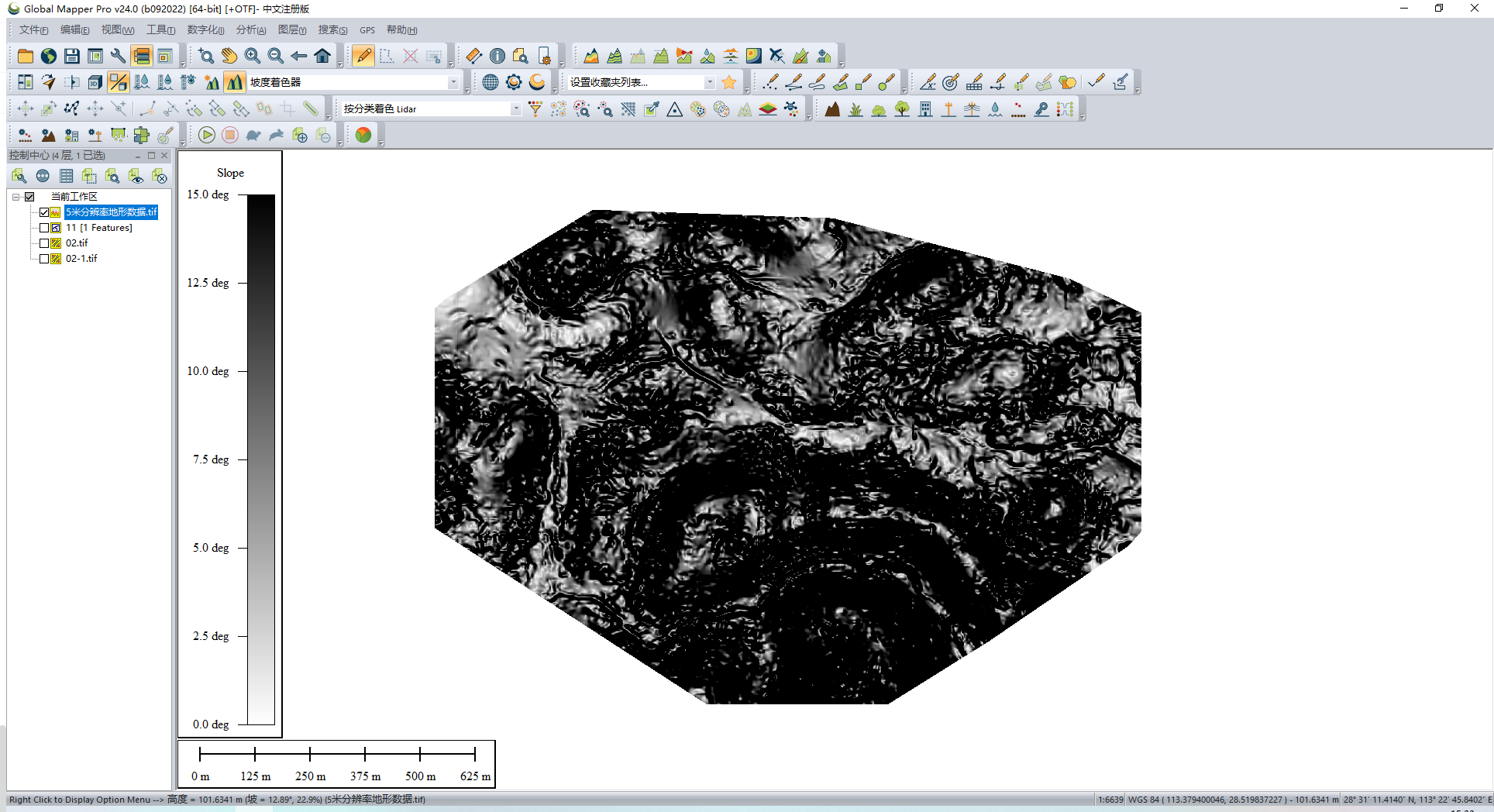

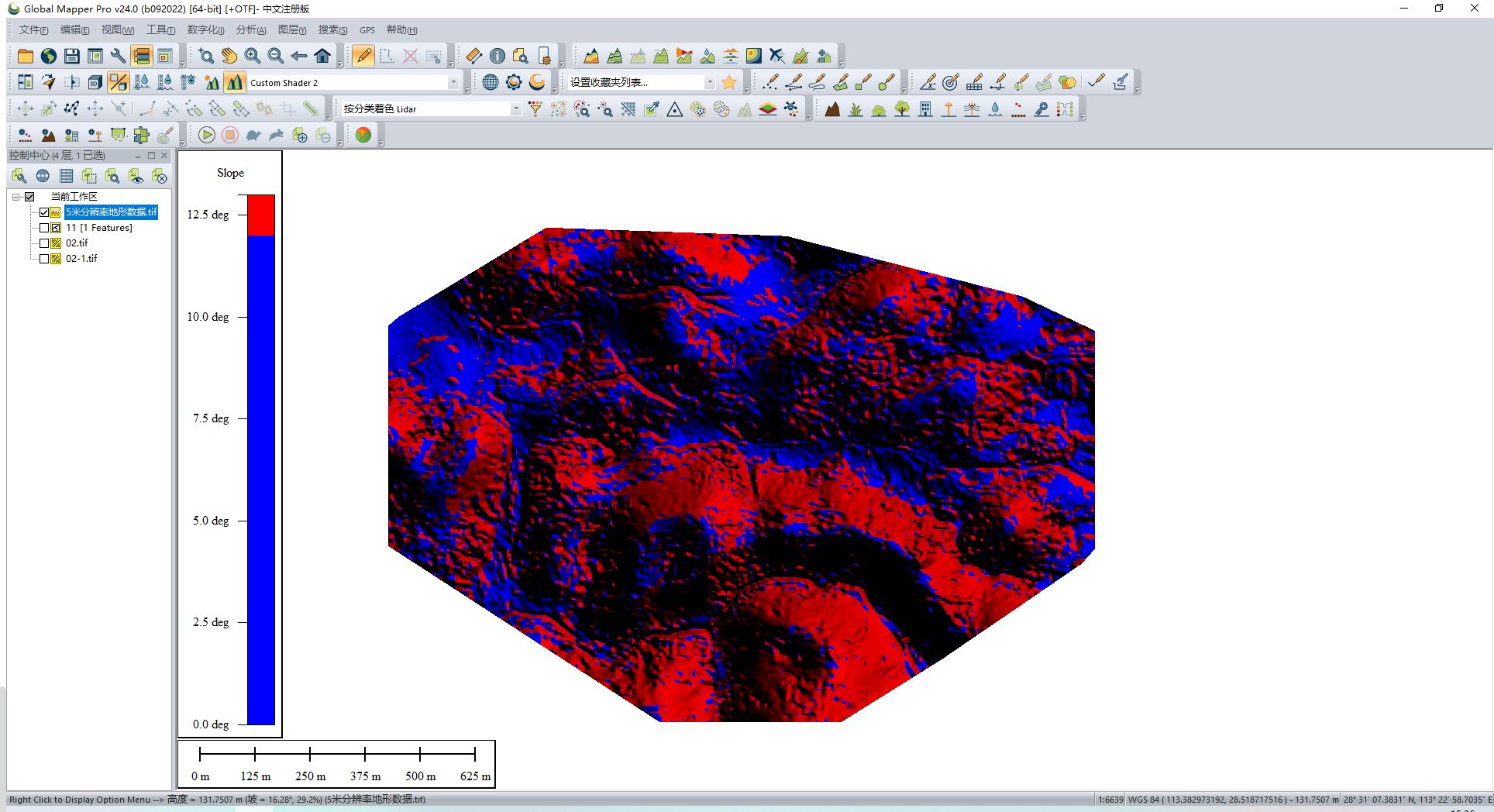

坡度着色器（一般用于路径选择，设定坡度范围）：

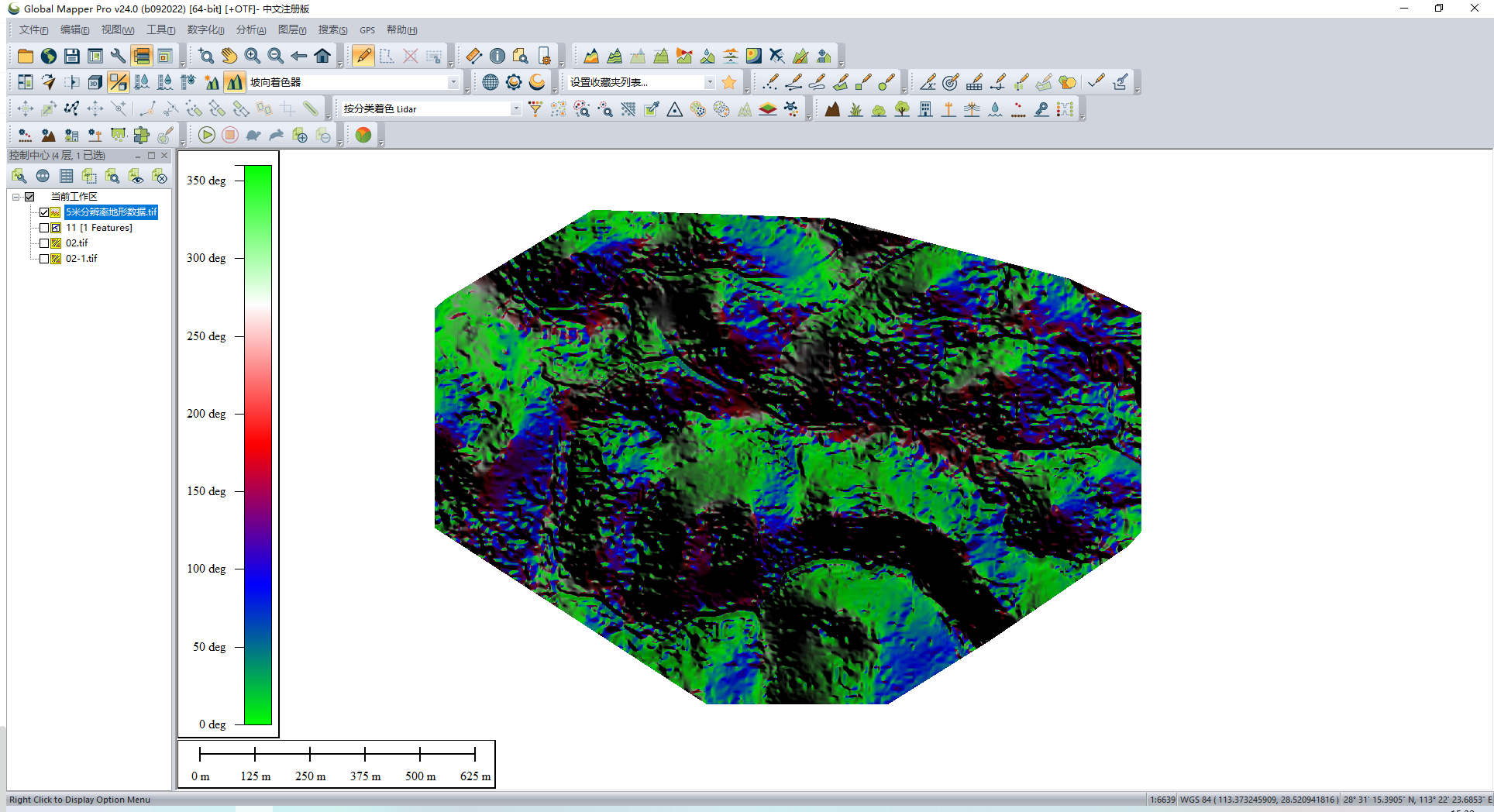

坡向着色器（一般用于分析日照）：

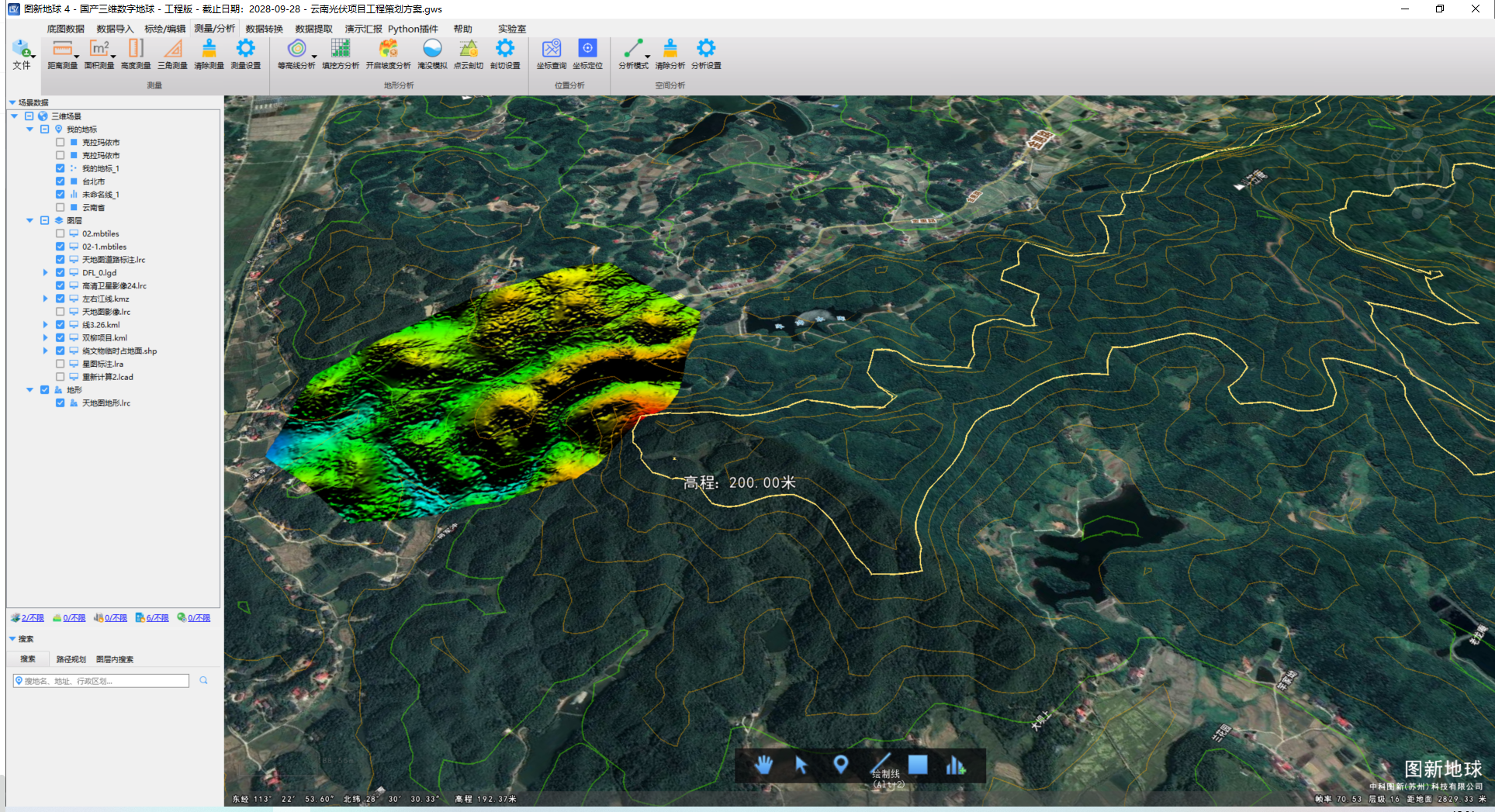

实时等高线效果
