图新地球桌面端查看大疆智图影像成果【不做tif转换】

0.序：

在公安、武警、消防等领域非常注重数据查看的即时性。无人机飞完数据，在现场或者指挥中心用【大疆智图完成建模】后，会生成tif格式的正射影像。

然后再【图新地球桌面端】上加载影像数据，叠加各种其他业务数据（消防设施、水域、路线等）快速进行分析、决策。

原来的模式是直接拖拽tif到地图区域，这是图新地球桌面端会把tif格式的数据转为带金字塔结构的mbt格式。这个过程可能因tif的大小转换时间不等，从几分钟到半小时都有可能。

本教程的核心是大疆智图生成正射影像后，无需转换tif，直接加载大疆智图的本地影像缓存，实现生成完毕即可直接在【图新地球桌面端】查看。无需等待。

1.大疆智图生成正射影像的成果说明

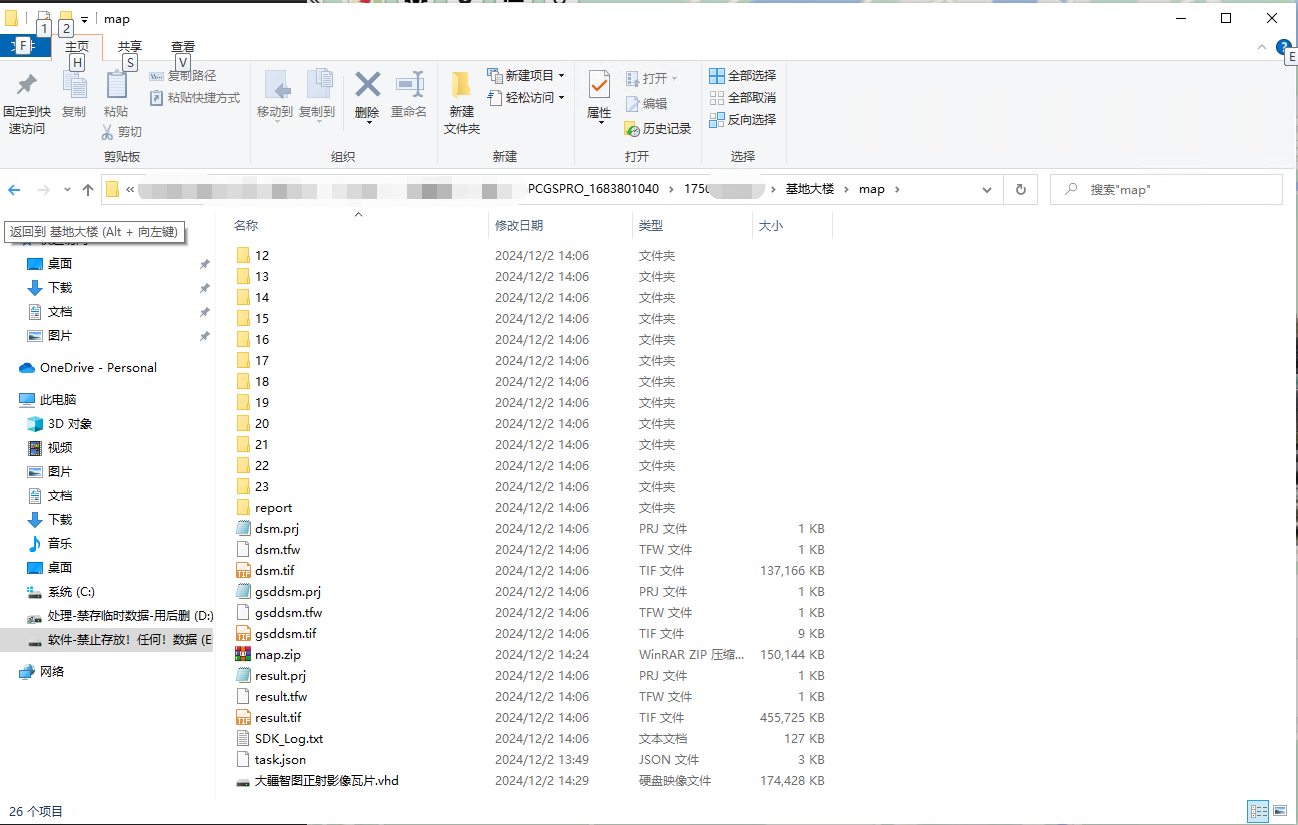

成果位置，都在项目的map目录下：

result.tif：是正射影像

dsm.tif：是数字地表模型（地形）

result.prj：是投影文件

12-23文件夹：是result.tif的瓦片结构，该结构是web墨卡托投影的地图切片，存储规范是z/x/y.png

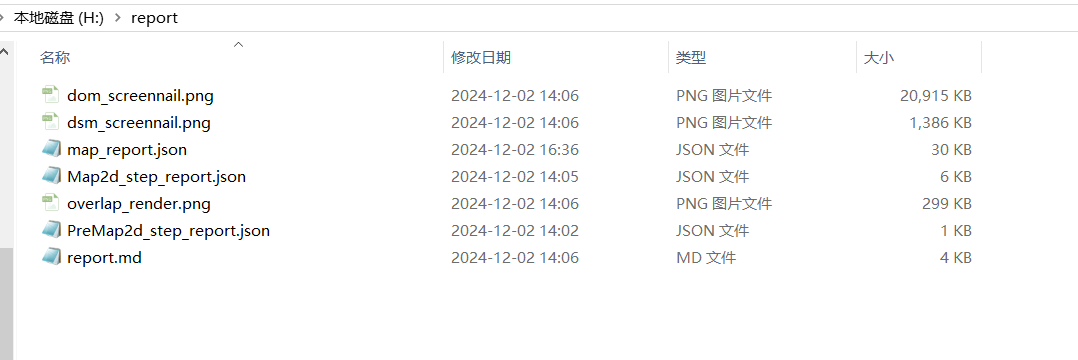

report:是数据生成过程的报告，里面有数据的缩略图以及报告信息

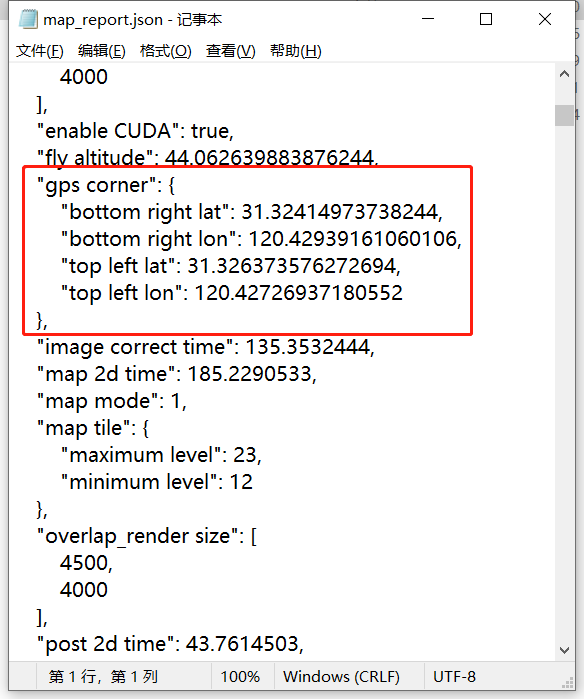

report/map_report.json：包括了数据自身的一些基本信息，关注一下"gps corner"字段

2.把瓦片配置成服务，生成lrc文件

此处配置服务可使用Nginx，也可使用一个小工具【NetBox2.exe】

Nginx配置文件服务，非常灵活

NetBox2.exe是把该exe所在目录发布为服务，比较死板，核心是比较简单，直接双击，无需做任何配置。

本文基于【NetBox2.exe】进行配置

配置成果如图

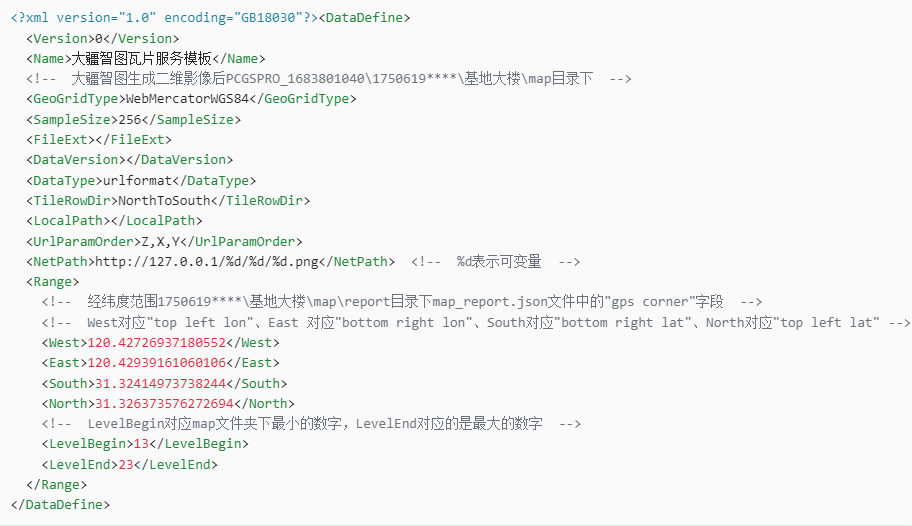

具体的xml文件内容如下：

<?xml version="1.0" encoding="GB18030"?><DataDefine>
  <Version>0</Version>
  <Name>大疆智图瓦片服务模板</Name>
  <!--  大疆智图生成二维影像后PCGSPRO_1683801040\1750619****\基地大楼\map目录下  -->
  <GeoGridType>WebMercatorWGS84</GeoGridType>
  <SampleSize>256</SampleSize>
  <FileExt></FileExt>
  <DataVersion></DataVersion>
  <DataType>urlformat</DataType>
  <TileRowDir>NorthToSouth</TileRowDir>
  <LocalPath></LocalPath>
  <UrlParamOrder>Z,X,Y</UrlParamOrder>
  <NetPath>http://127.0.0.1/%d/%d/%d.png</NetPath>  <!--  %d表示可变量  -->
  <Range>
    <!--  经纬度范围1750619****\基地大楼\map\report目录下map_report.json文件中的"gps corner"字段  -->
    <!--  West对应"top left lon"、East 对应"bottom right lon"、South对应"bottom right lat"、North对应"top left lat" -->
    <West>120.42726937180552</West>
    <East>120.42939161060106</East>
    <South>31.32414973738244</South>
    <North>31.326373576272694</North>
    <!--  LevelBegin对应map文件夹下最小的数字，LevelEnd对应的是最大的数字  -->
    <LevelBegin>13</LevelBegin>
    <LevelEnd>23</LevelEnd>
  </Range>
</DataDefine>

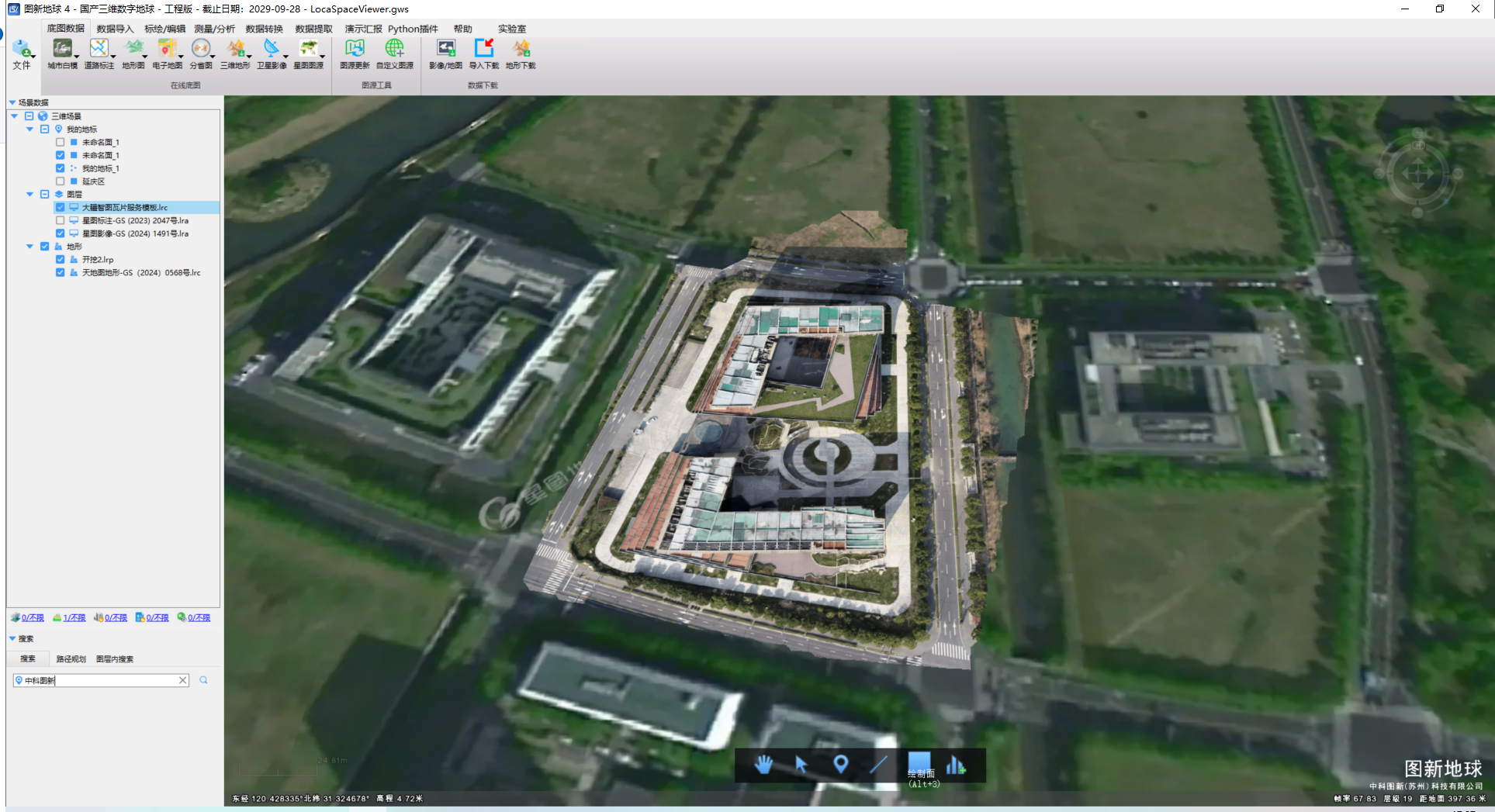

3.在图新地球中加载lrc文件

lrc模板及【NetBox2.exe】下载地址：

https://download.csdn.net/download/xiaopeixiaojun/90070985
