0序:
一个朋友问“Global Mapper导出Geotiff的时候,我勾选了“保存显示的矢量数据”,但导出的结果还是不显示我添加的矢量元素”
之前经常有把CAD数据、shp数据、路网数据栅格化做出图或者叠加分析。有时候是输出大的jpg方便业主在微信上直接查看。
没遇到过这样的情况。
了解了一下,发现朋友的矢量数据“是点和文字注记”,实际测试发现确实存在这个情况。下面是对这个问题解决过程的记录。
1.图新地球添加点标注导出为kml

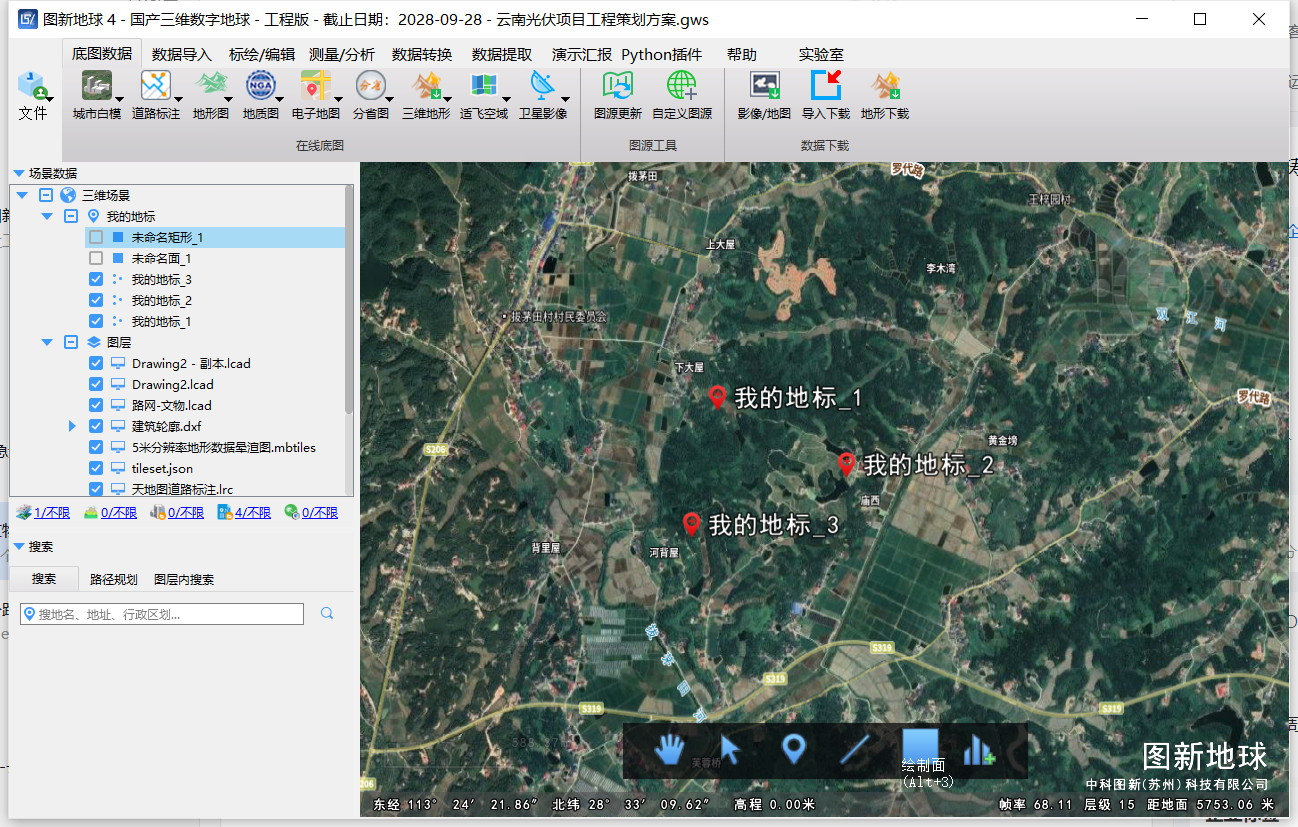

图新地球做这种标记太简单了,快速打了三个点

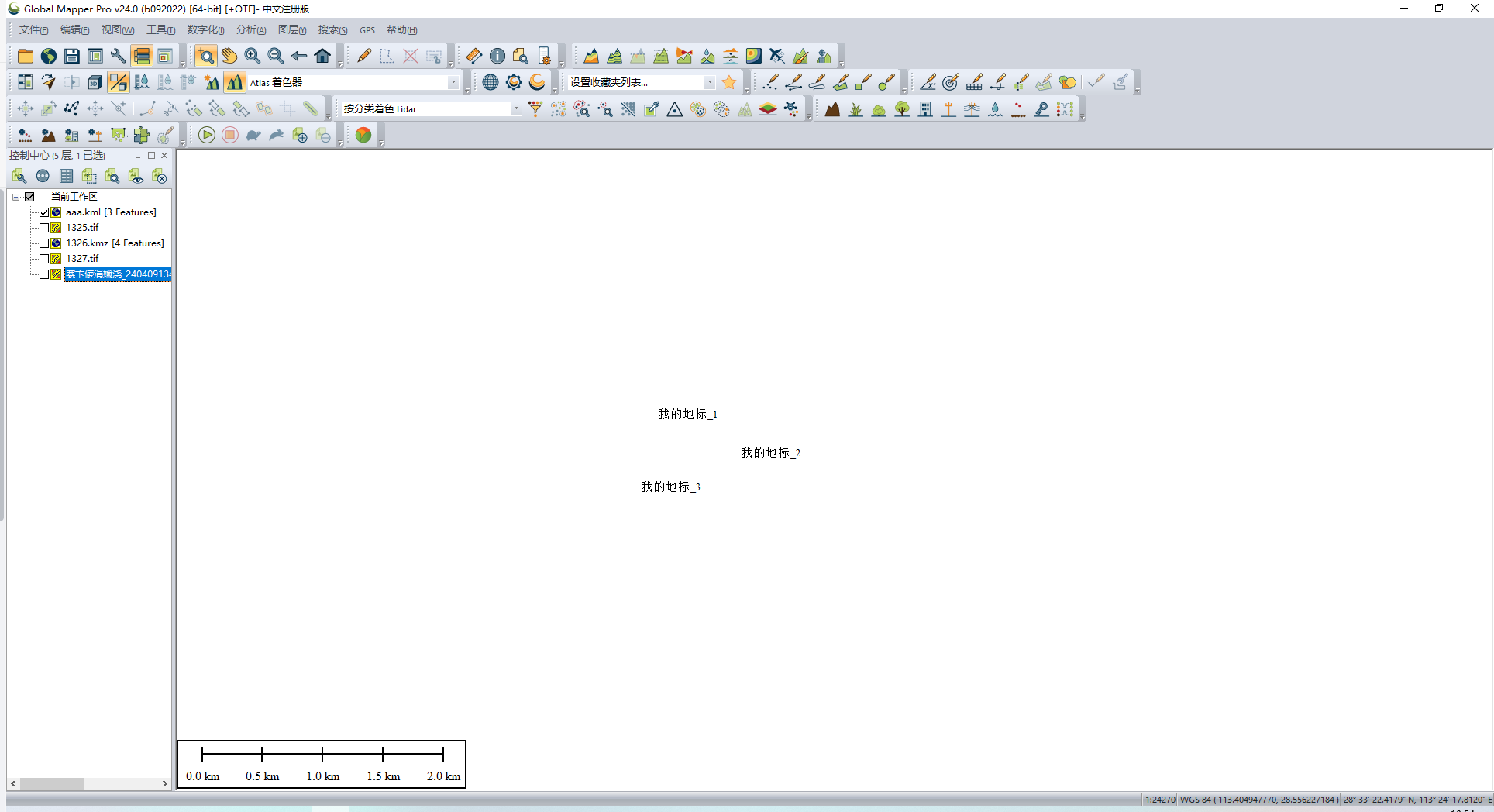

然后导入GlobalMapper

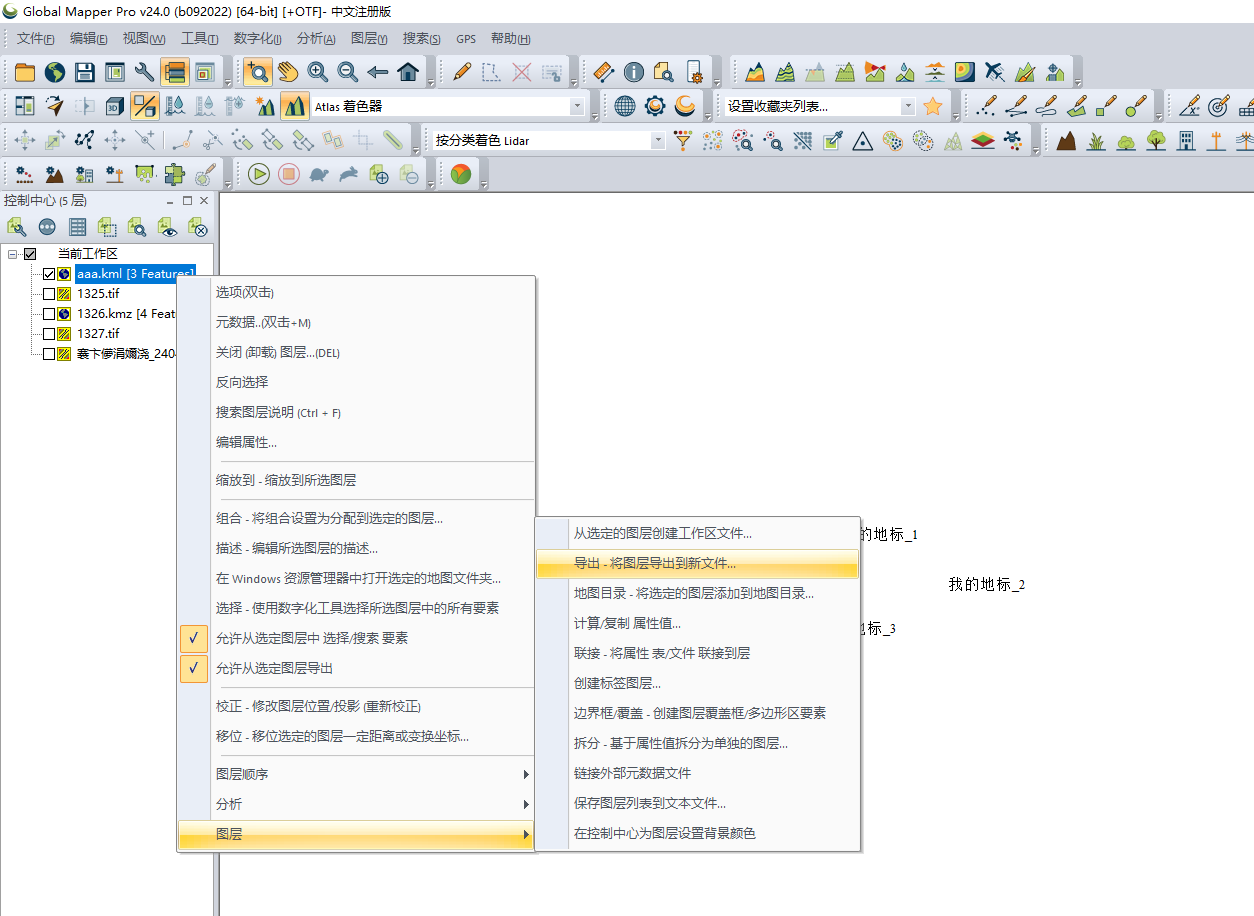

2.输出GeoTiff

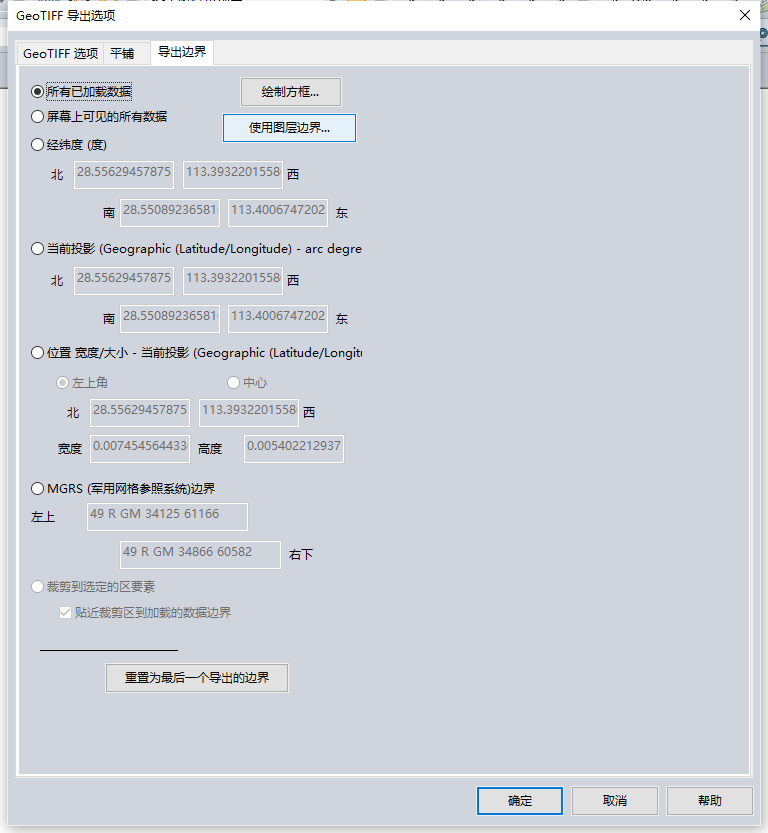

标准的输出,数据都在范围内
导出结果:
只看到了一个点标注。
3.问题分析与解决
点标注,默认都是显示的文字,文字本身有避让效果,如果输出的时候,而边界范围又是按照点的实际坐标计算的。
是有可能出现渲染不出来文字的情况。
考虑到制图的时候对文字都会做符号化,比如文物、古树、住宅等。这里也设置一下符号,同时增加一个边界轮廓,确保覆盖所有标注内容。

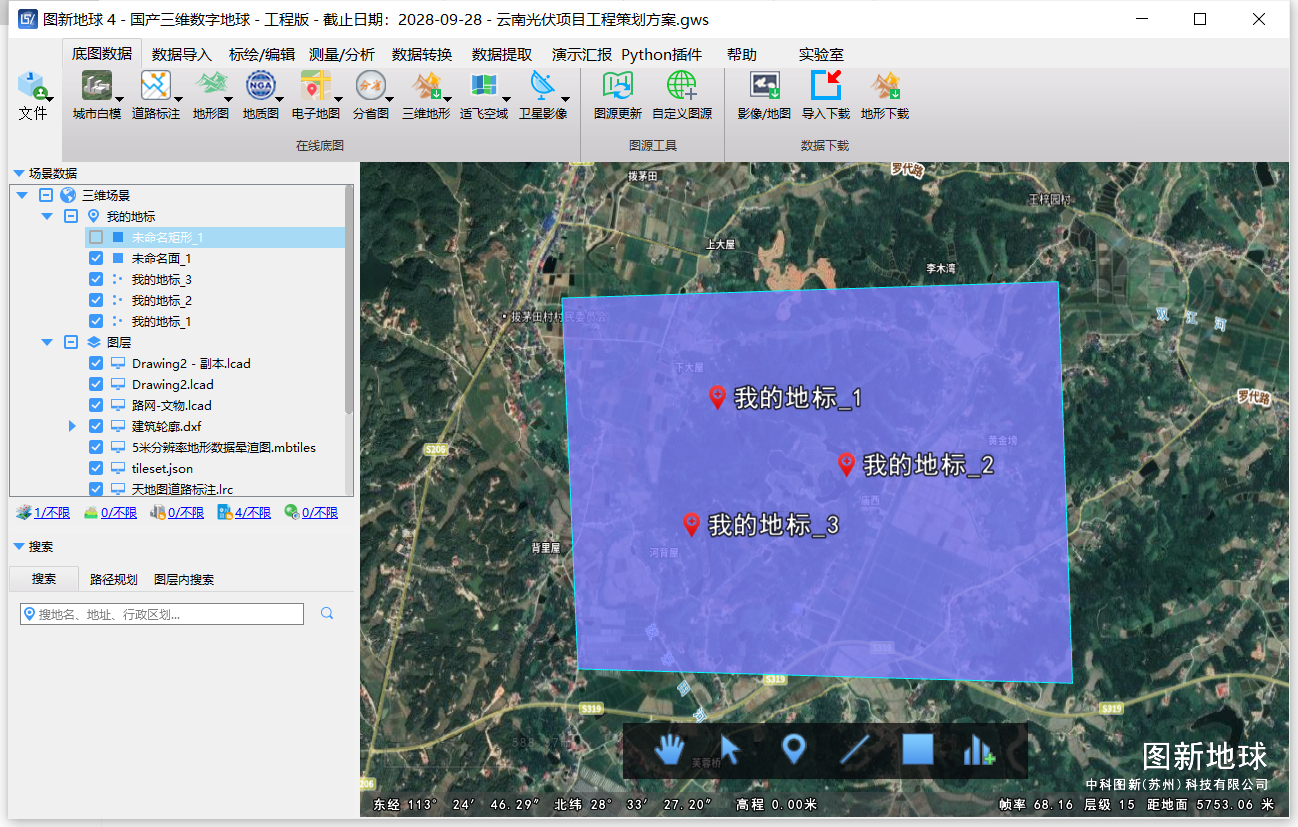

直接在图新地球里面绘制个大范围的面。如下:

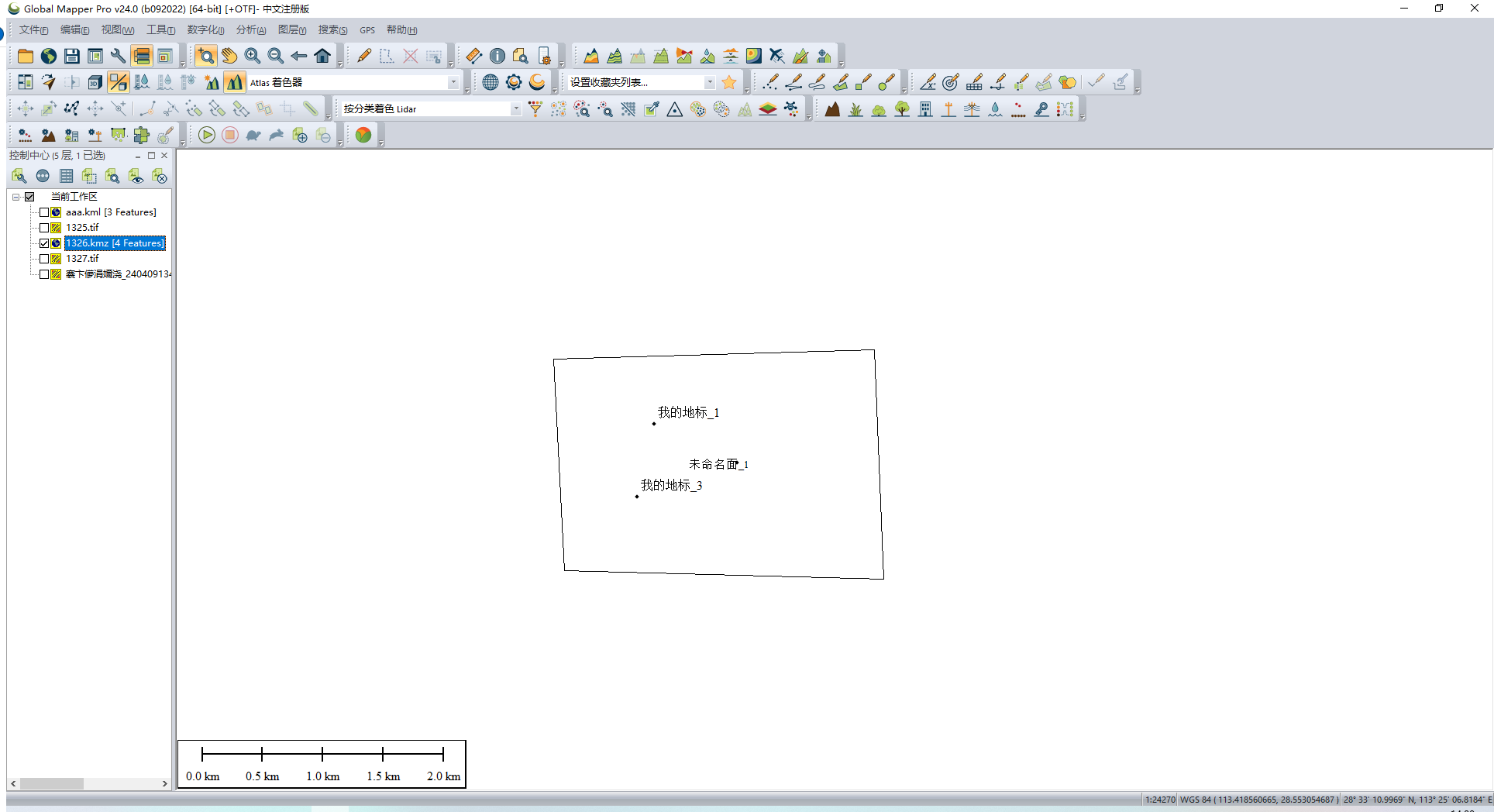

在GlobalMapper打开:

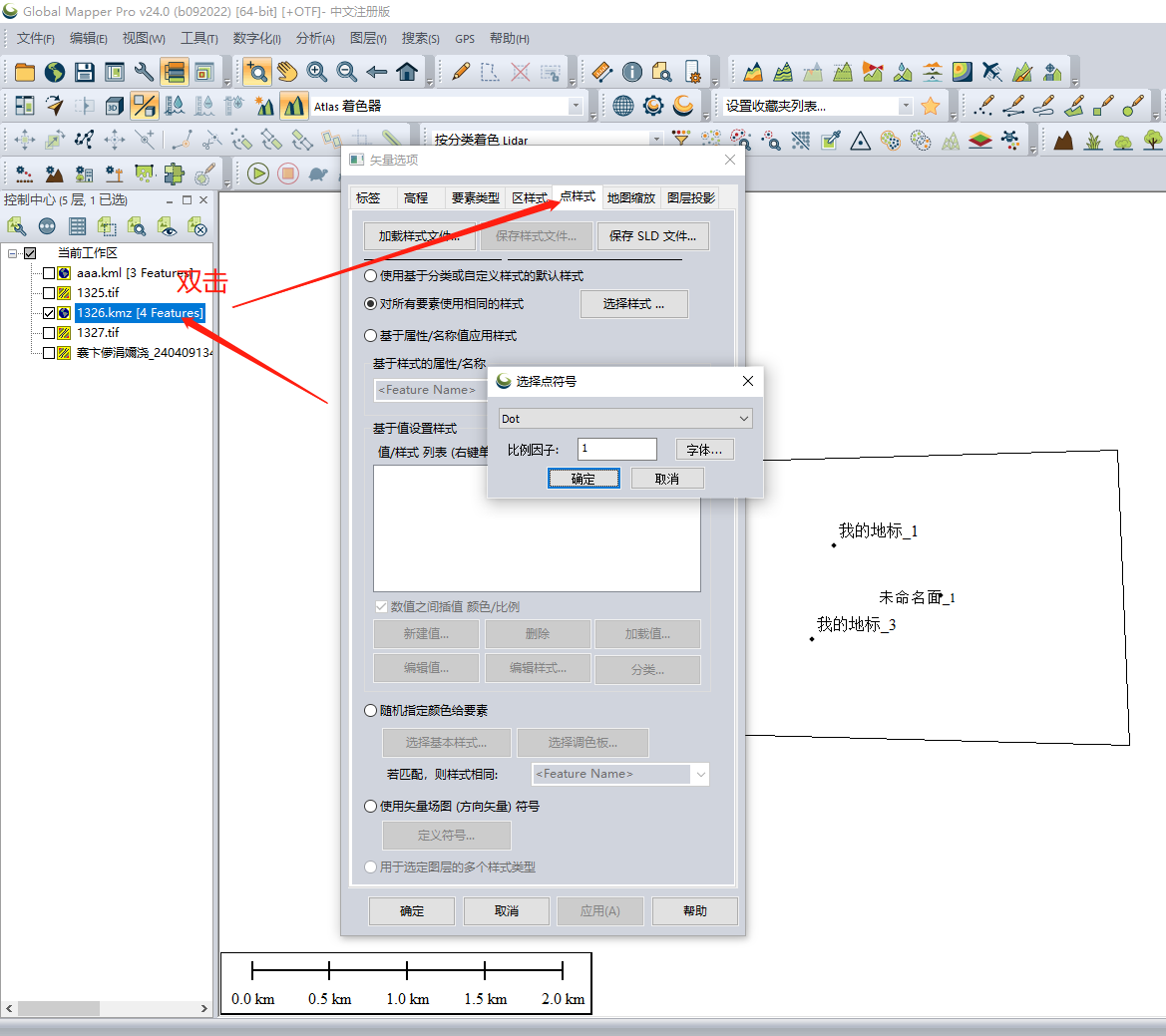

给文字做个符号化:

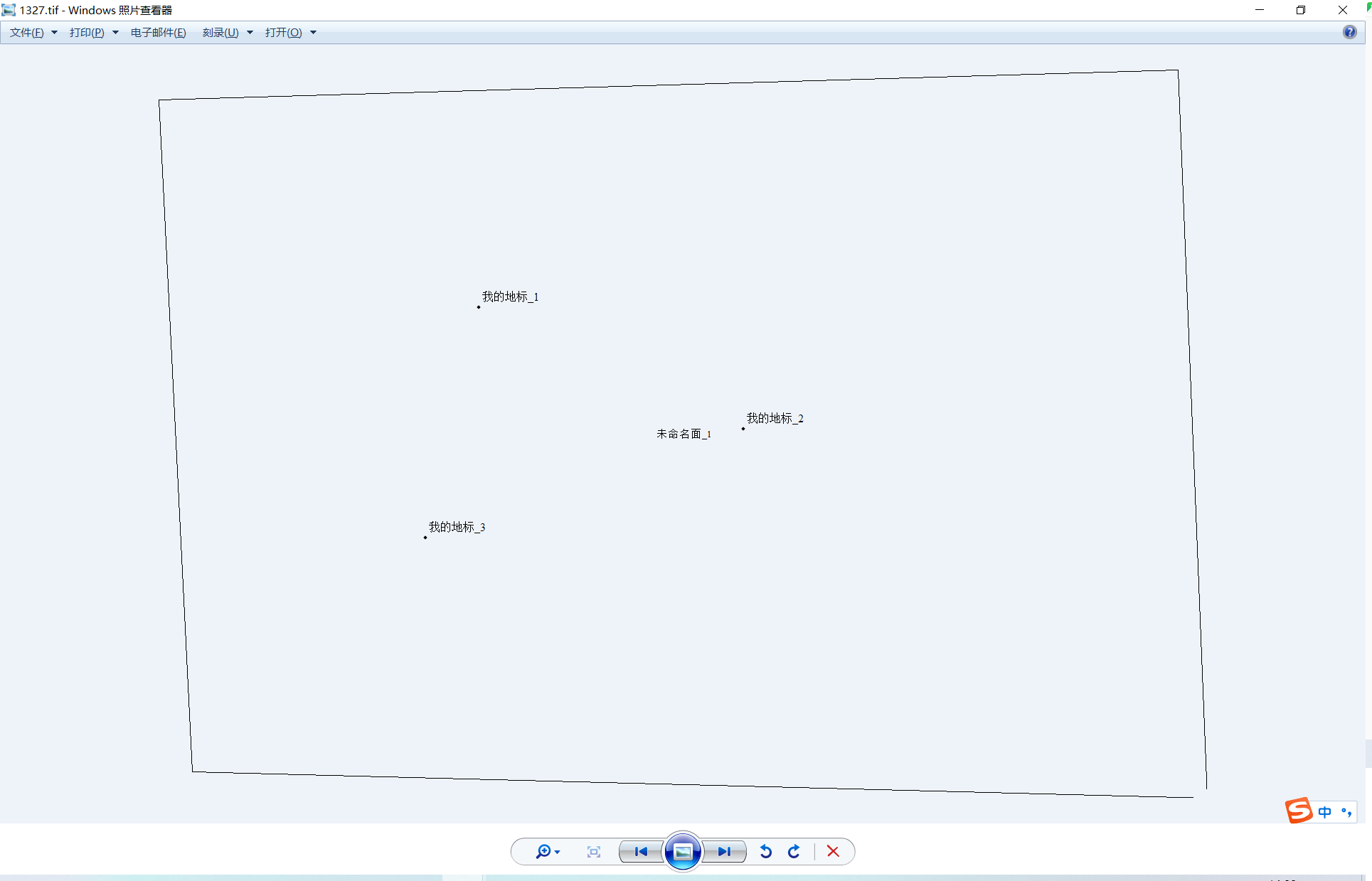

再次导出:内容都显示全了。
