0.序
部分拿到手的CAD设计图纸,为了出图的时候好看,比如在面的中间有名称,就会给面对象挖个洞。这样的对象就是有岛洞的面。
而在实际应用过程当中,经常是不需要这些岛洞的,有这些岛洞反而容易出问题,比如作为无人机的航测区域,放到无人机里面。
在图新地球中基于这样带岛洞的数据生成缓冲区,会导致软件崩溃,目前正在修复中。
本文的核心是基于GlobalMapper快速批量删除多边形对象中的岛洞(孤岛)
同时,提供了批量添加到岛洞的方法。
1.批量删除所有孤岛

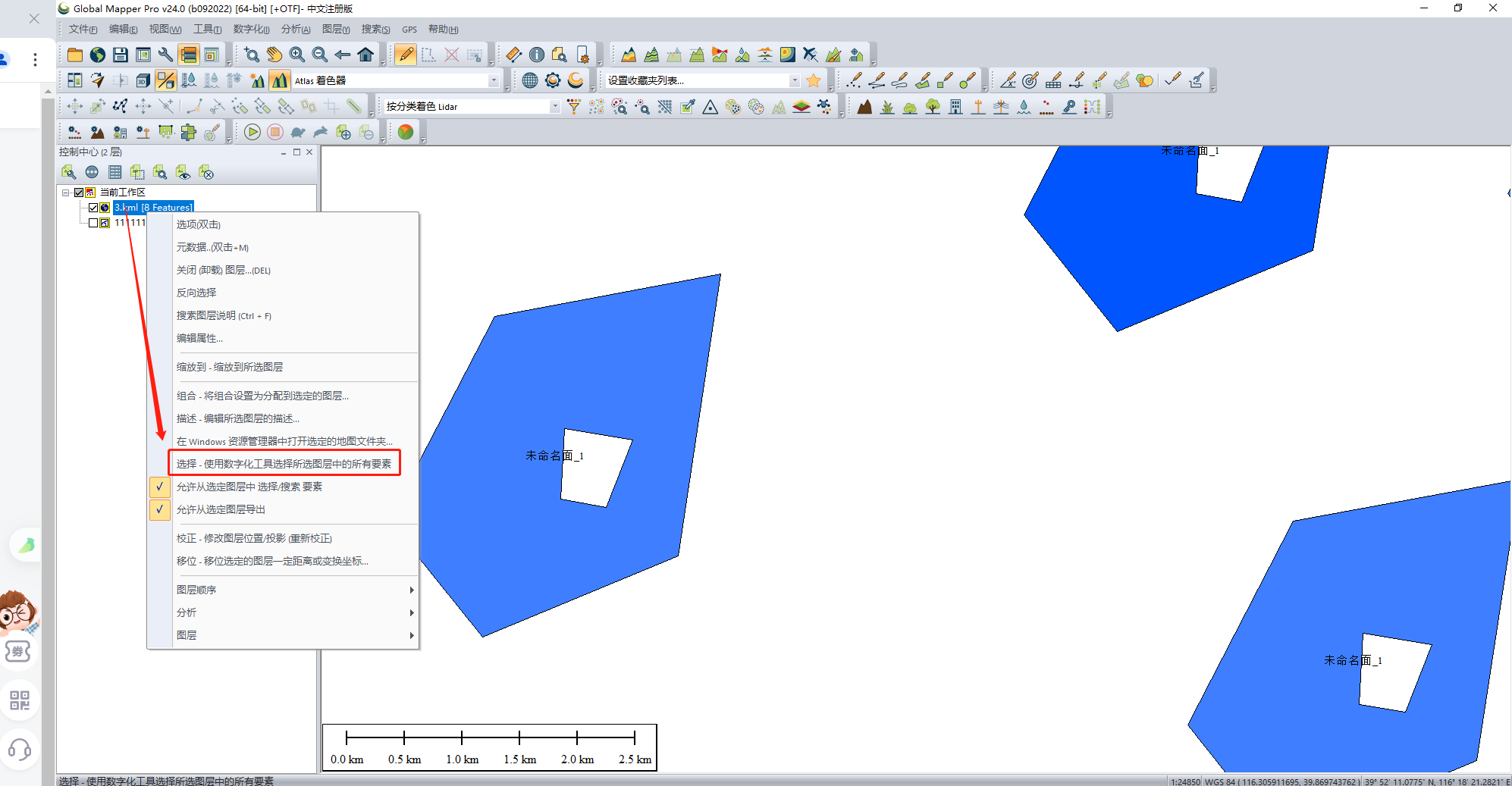

批量选中要素
右键菜单:选中所有孤岛

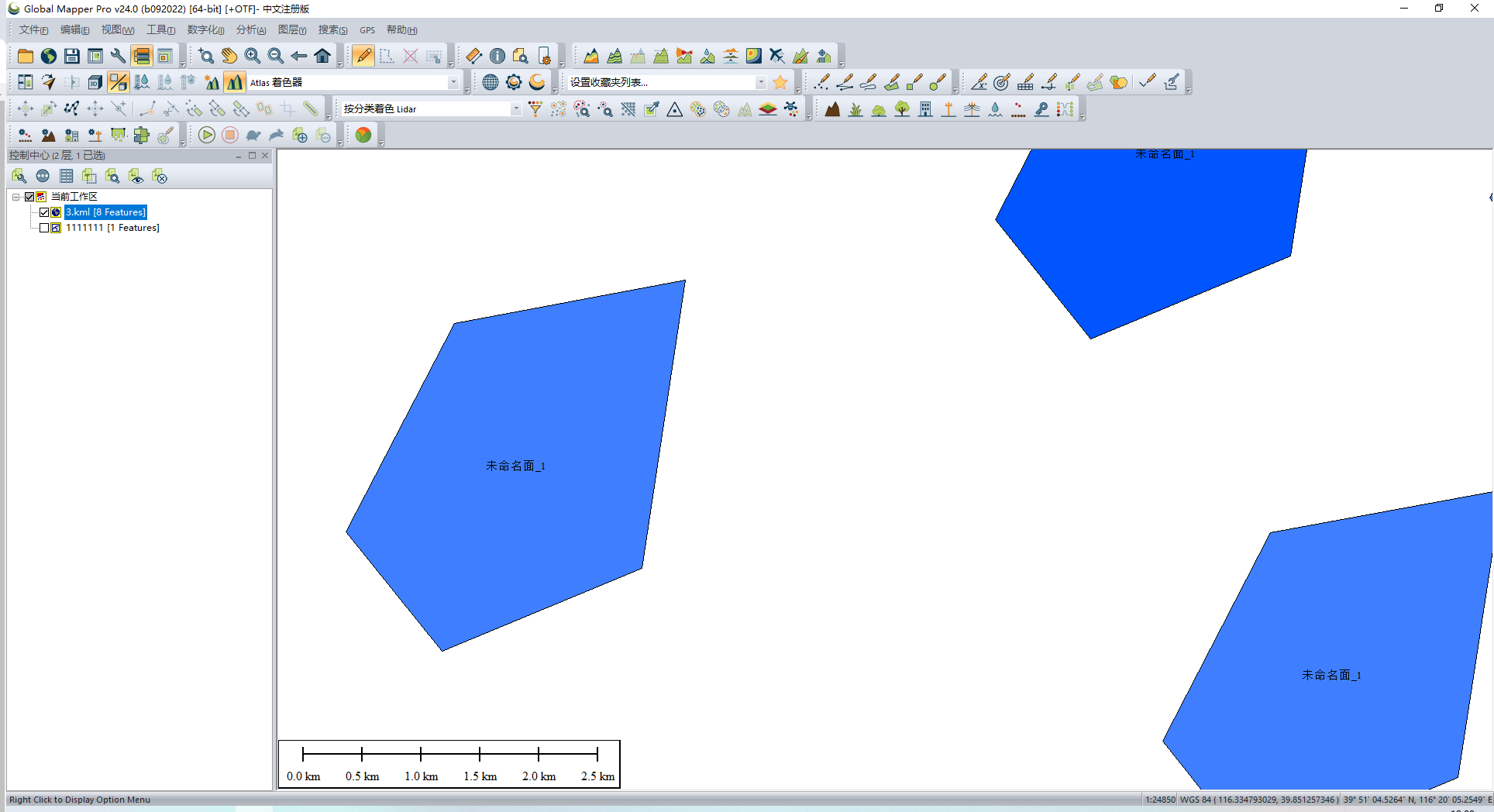

按下del键删除

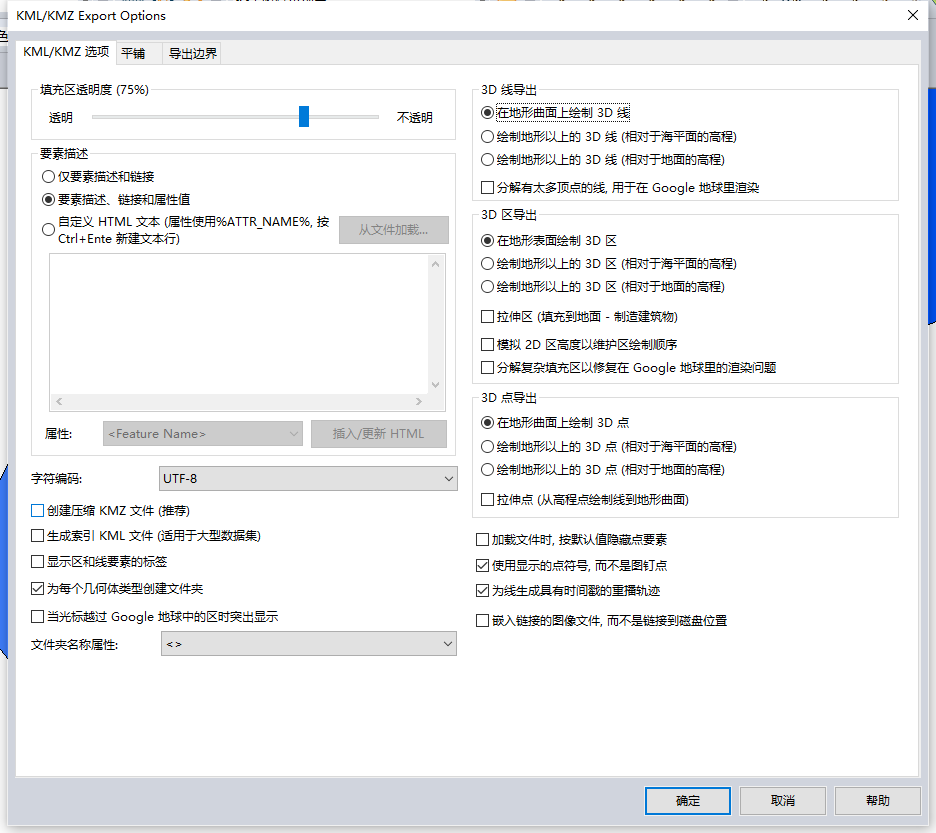

重新另存数据

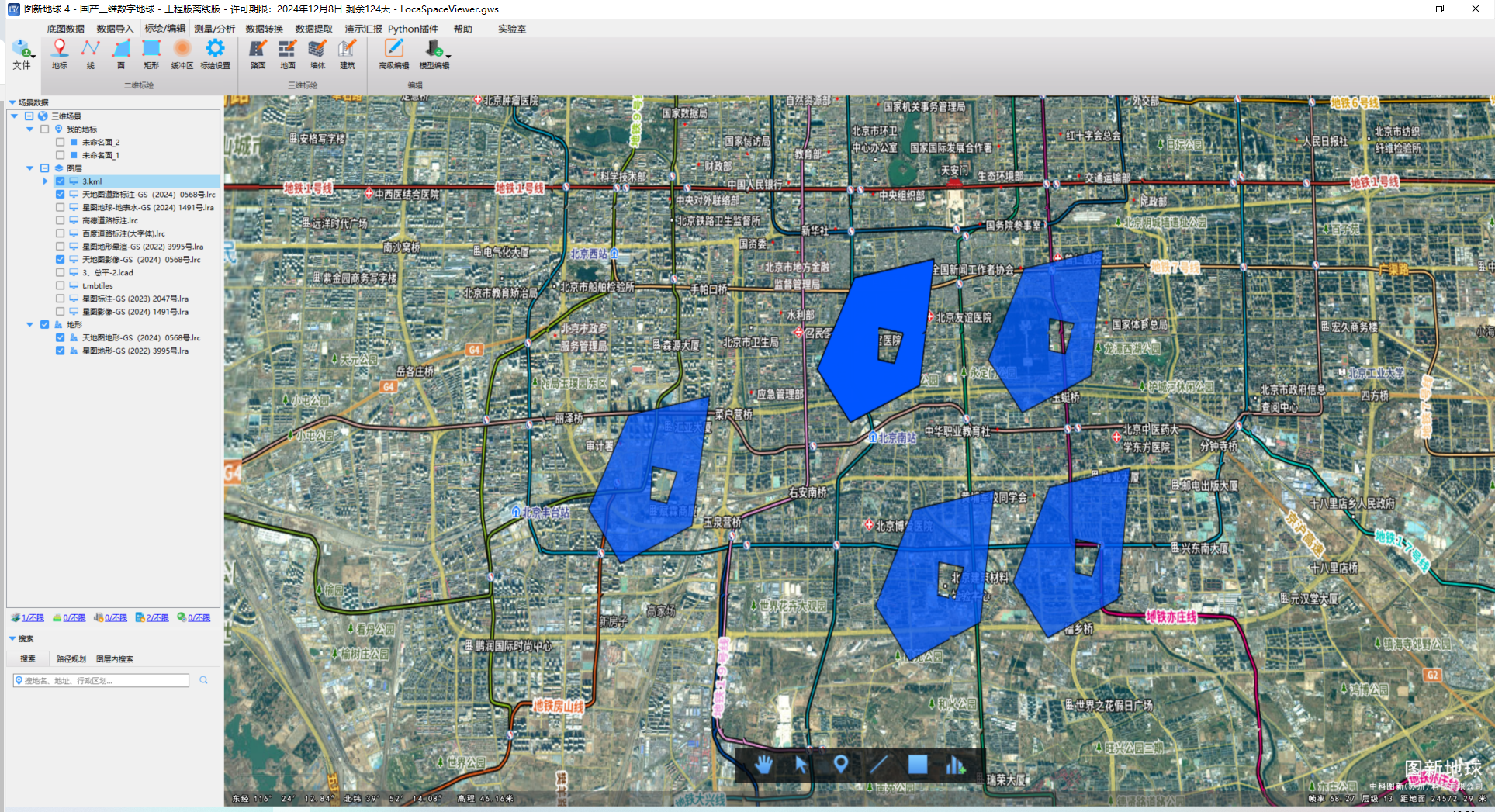

图新地球中加载
2.创建孤岛(如果需要对一个面创建孤岛)
孤岛有时候是表达范围的一个很好的方式,就是需要扣除掉制定的区域。
在面对象中扣除制定的范围,也是制图中的一些诉求。
如果也遇到了需要在面对象上面添加孤岛(岛洞)的情况,我们可以这么操作。
2.1单要素创建孤岛
先选中【孤岛】

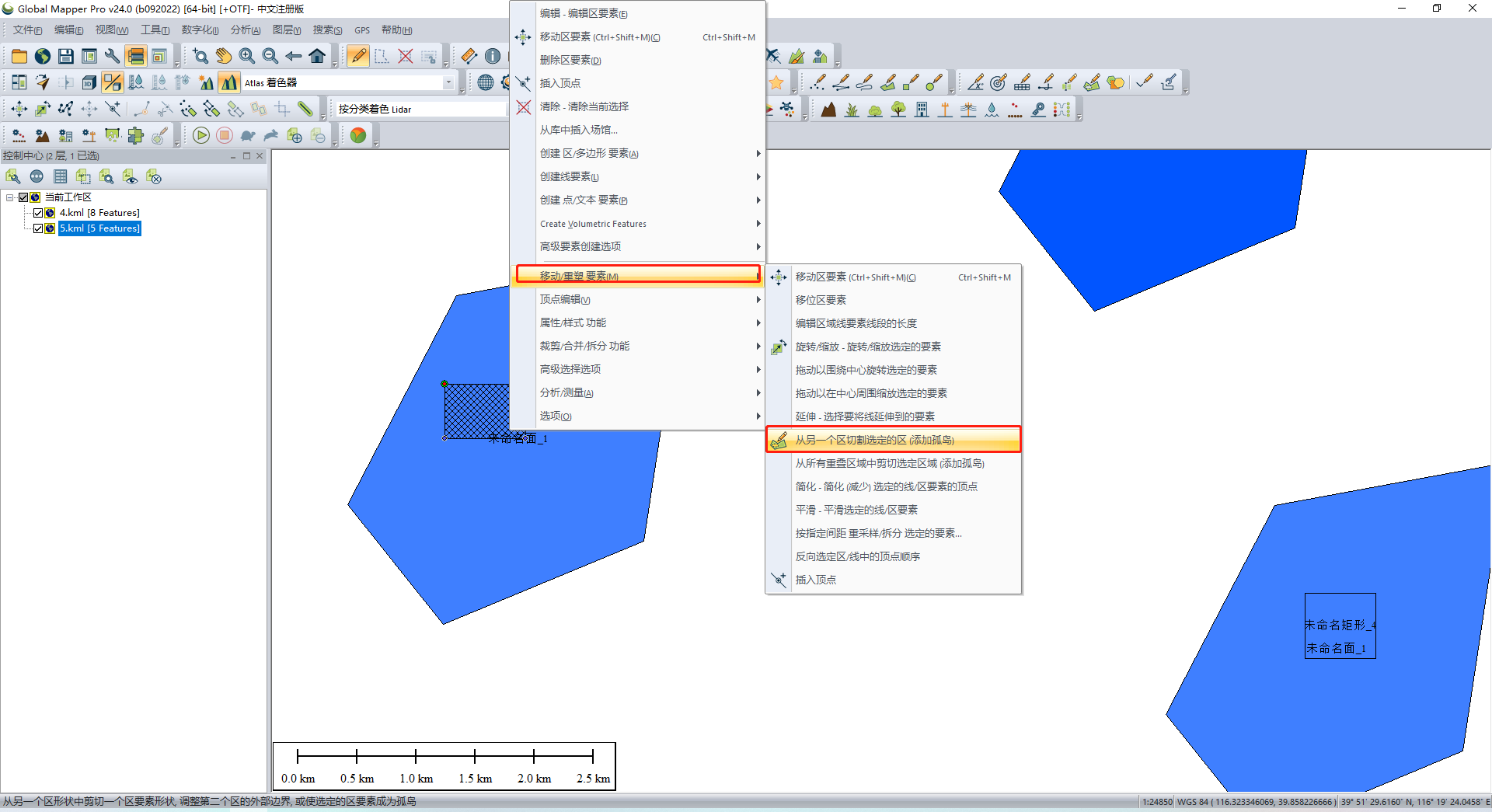

然后右键【从另一个区切割选定的区域】,然后选择要添加孤岛的面就可以了。
2.2批量创建孤岛
如果是有一大堆这样的面对象,挨个操作会很累。

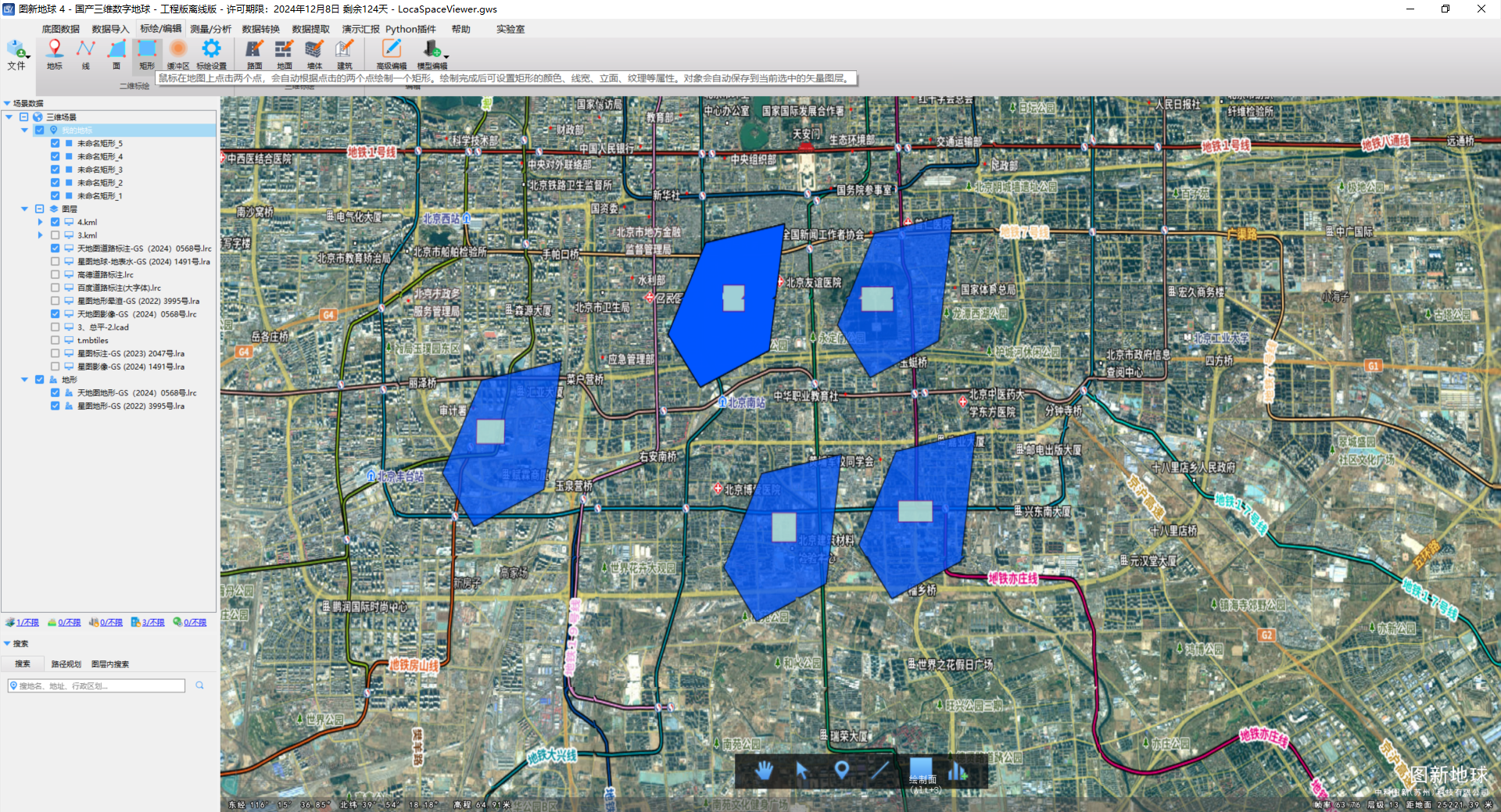

我们可以在图新地球中,通过矩形的方式,快速绘制好需要的孤岛。
进入到GlobalMapper中,进行批量的孤岛添加

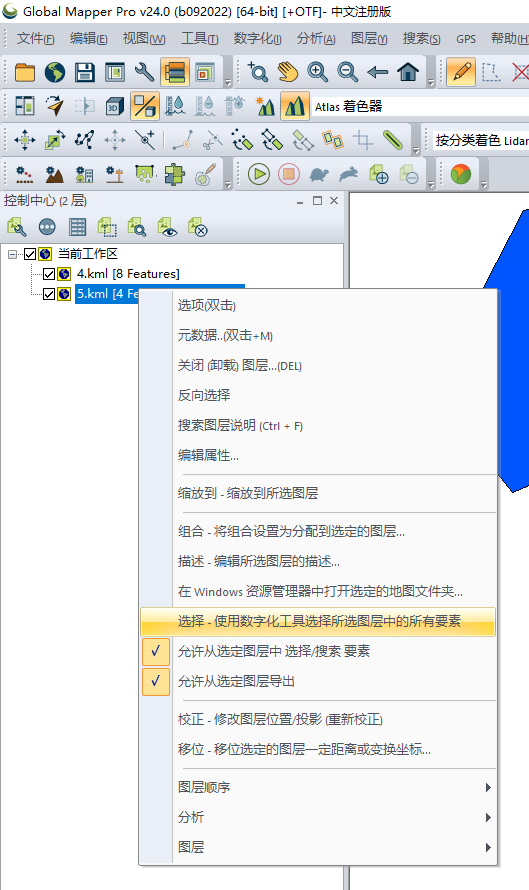

选中所有孤岛

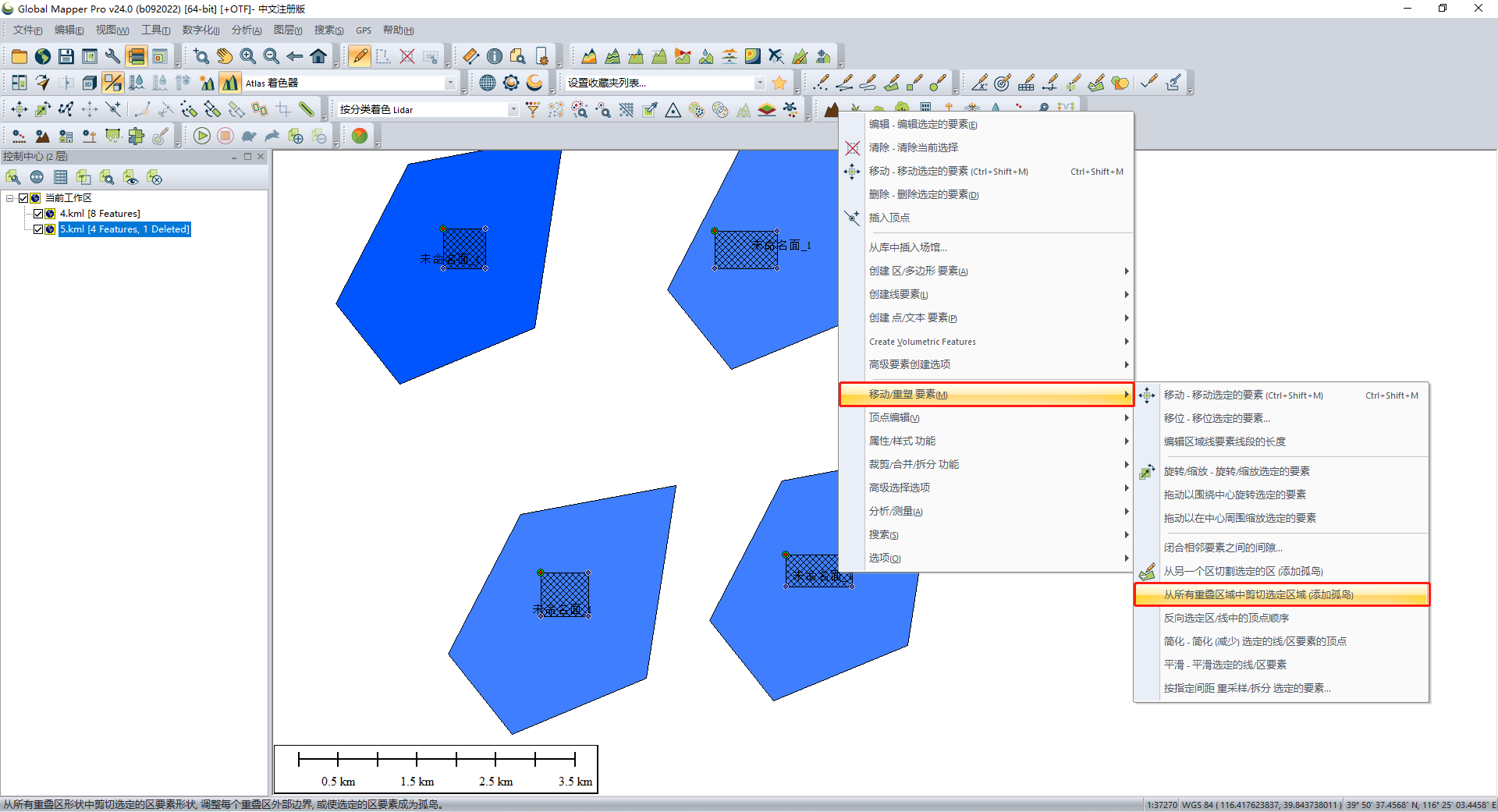

地图上右键,对所有区进行操作

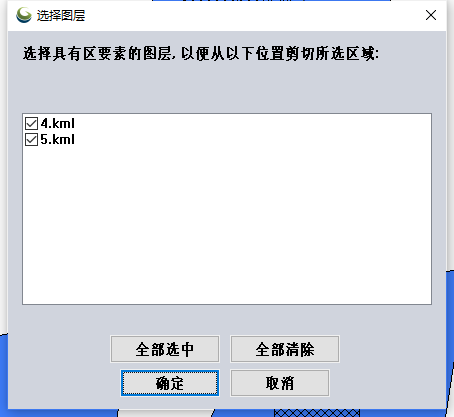

选择需要操作的图层:

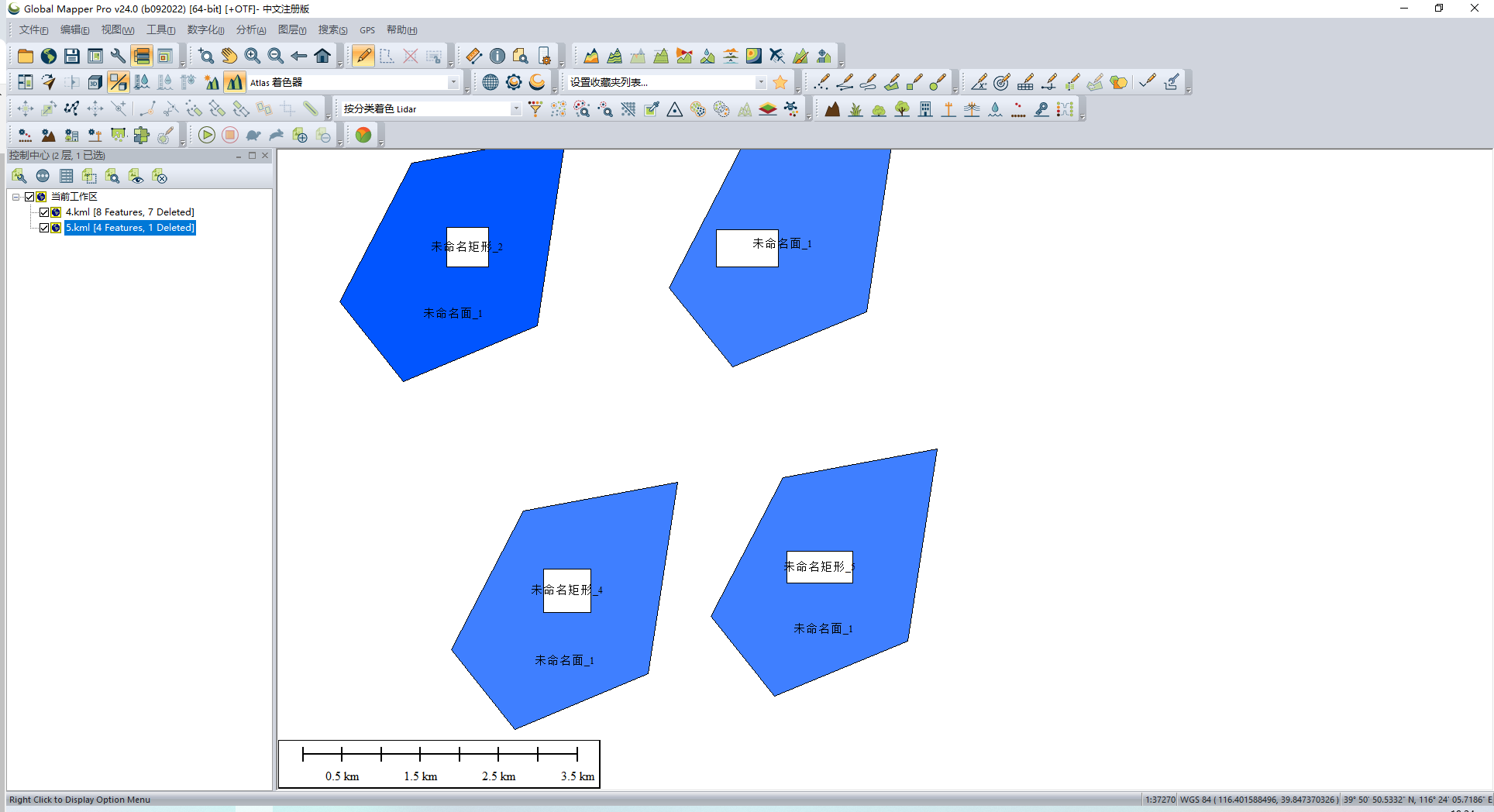

孤岛就批量添加好了
