一、VLAN 是什么

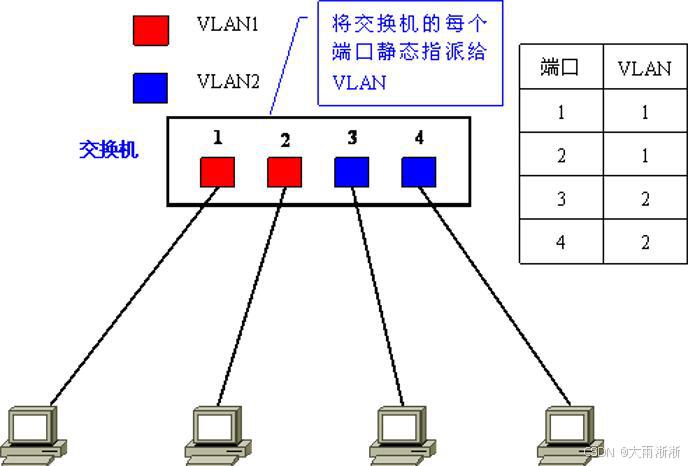

VLAN，即虚拟局域网（Virtual Local Area Network），从名字上看，它是一种通过将局域网内的设备逻辑地而不是物理地划分成一个个网段从而实现虚拟工作组的技术。简单来说，VLAN 可以把一个物理的局域网划分成多个逻辑上的局域网，每个逻辑局域网就是一个 VLAN，每个 VLAN 之间的通信是相互隔离的。

打个比方，你可以把一个企业的网络想象成一座大楼，大楼里有很多部门，如销售部、技术部、财务部等。传统的网络就像是所有部门都在一个大的开放空间里办公，大家的信息都能互相听到看到，存在安全隐患，而且如果一个部门有大量的数据传输（比如技术部进行大文件的共享），就可能会影响到其他部门的网络使用，造成网络拥堵。

而 VLAN 技术就像是给每个部门都隔出了独立的办公室，每个办公室（VLAN）里的信息交流不会被其他办公室听到（广播域被隔离），提高了安全性和网络性能。即使两个员工坐在相邻的位置，但如果他们属于不同的 VLAN，就好像他们在不同的 “虚拟楼层”，相互之间不能随意通信，除非通过特定的设置（如三层路由）。

在实际应用场景中，VLAN 在企业、学校等网络环境中发挥着重要作用。比如在企业中，不同部门的数据往往需要隔离，防止数据泄露和混乱。财务部的财务数据属于敏感信息，不希望被其他部门随意访问，通过 VLAN 可以将财务部的网络单独划分出来，只有财务部的员工设备在对应的 VLAN 中，才能访问相关数据资源。

再比如学校，学生网络和教师网络通常要分开管理。学生网络可能会限制访问一些特定的网站，而教师网络则有更高的权限。通过 VLAN 划分，就可以轻松实现这种差异化的管理。同时，在学校举办大型考试时，还可以利用 VLAN 快速将考试相关的网络设备隔离开来，确保考试的公平公正，不受外界网络干扰。

二、创建 VLAN 设备前的准备

在创建 VLAN 设备之前，我们需要准备一些必要的设备，并对 VLAN 进行合理的规划。“工欲善其事，必先利其器”，准备合适的设备是成功创建 VLAN 的基础，而科学的规划则能让 VLAN 在后续的使用中发挥最大的效能。

2.1 所需设备及作用

交换机：这是创建 VLAN 的核心设备。交换机能够根据 VLAN ID 对数据帧进行转发和过滤，实现不同 VLAN 之间的隔离和通信控制。例如，在企业网络中，一台支持 VLAN 功能的二层或三层交换机，可以将不同部门的设备划分到不同的 VLAN 中。对于小型网络，可选用非网管型交换机，成本较低且即插即用；而中大型网络则需网管型交换机，支持 VLAN 划分、QoS 优先级保障等功能，比如华为 S5720 系列网管型交换机，可满足企业复杂网络分段需求。

计算机：用于连接交换机，进行 VLAN 的配置和管理操作。计算机需要安装相应的配置软件或通过命令行界面与交换机进行交互。一般的办公电脑即可胜任，确保其网络接口正常，操作系统支持相关配置软件的运行，如 Windows 系统就广泛应用于交换机配置场景。

网线：用于连接交换机和计算机，实现数据传输。建议使用超五类或六类网线，超五类网线可提供 1000Mbps 的传输速率，能满足大多数日常网络需求；六类网线则性能更优，传输频率比超五类网线更高，可支持更高速率的数据传输，适用于对网络性能要求较高的场景。网线的质量直接影响网络连接的稳定性和数据传输速度，所以要选择质量可靠的产品。

2.2 VLAN 规划的重要性及方法

重要性：合理的 VLAN 规划是构建高效、安全网络的关键。如果没有良好的规划，可能会导致网络管理混乱，不同部门或业务之间的网络无法有效隔离，增加安全风险，同时也可能造成广播风暴等问题，影响网络性能。比如，在学校网络中，如果不进行 VLAN 规划，学生和教师的网络混合在一起，学生可能会随意访问教师的教学资源，存在安全隐患，且学生大量的网络活动可能会干扰教师的正常教学网络使用。

规划方法和要点：
