【Linux编程】一文吃透Linux字符设备：从原理到实战

目录

一、什么是 Linux 字符设备

二、字符设备的工作原理

2.1 设备文件与标识

2.2 驱动模型

三、常见字符设备及应用场景

3.1 键盘与鼠标

3.2 串口设备

3.3 打印机

3.4 其他字符设备

四、字符设备与块设备的区别

五、编写一个简单的字符设备驱动

5.1 准备工作

5.2 定义设备号

5.3 构建 file_operations 结构体

5.4 初始化和添加字符设备

5.5 卸载驱动

六、总结与展望

---

一、什么是 Linux 字符设备

在 Linux 的世界里，有一个著名的理念：“一切皆文件”。这意味着，不管是普通的文本文件、目录，还是硬件设备，甚至是网络连接、进程间通信的管道等，在 Linux 系统中都被抽象成了文件的形式，通过统一的文件操作接口来进行管理和访问。这种设计理念极大地简化了系统的操作和管理，让开发者可以用相同的方式去处理各种不同的资源。

在这个 “文件宇宙” 中，字符设备是一类非常重要的成员。简单来说，字符设备是一种以字节流（character stream）的方式进行数据传输和处理的设备 。与其他类型的设备（如块设备）不同，字符设备的数据读写是按顺序、一个字节接着一个字节进行的，就像你逐字逐句地阅读一本书一样，而不是像块设备那样一次性读取或写入一大块数据。

例如，我们日常使用的键盘，每按下一个按键，就会产生一个字符数据，这些数据会以字节流的形式被系统接收和处理，键盘就是一种典型的字符设备；还有串口设备，它在进行数据通信时，也是按照字节的顺序依次发送和接收数据。另外，像鼠标、打印机、调制解调器等设备，也都属于字符设备的范畴。

字符设备还有一个特点，就是它通常不涉及复杂的缓存机制。当用户程序对字符设备进行读写操作时，数据往往会直接被传输到设备或者从设备中读取出来，而不像块设备那样，数据可能会先被缓存到内存中，然后再进行处理 。这使得字符设备更适合处理那些对实时性要求较高、数据量相对较小且需要按顺序处理的任务。

二、字符设备的工作原理

2.1 设备文件与标识

在 Linux 系统中，字符设备在文件系统中是以设备文件的形式存在的，这些设备文件通常位于/dev目录下，是用户空间与字符设备交互的接口。当我们在/dev目录下查看文件时，会发现以c开头的文件，这些就是字符设备文件。例如，crw-rw---- 1 root dialout 4, 64 Dec 17 2024 /dev/ttyS0，这里的c就表明它是一个字符设备文件 。

在字符设备文件的属性信息中，有两个非常重要的数字，即主设备号（Major Number）和次设备号（Minor Number），在上述例子里，主设备号是 4，次设备号是 64。主设备号主要用于标识设备的类型，它就像是一把钥匙，能够找到对应的设备驱动程序，系统通过主设备号来确定该设备应该由哪个驱动模块来管理 。而次设备号则是在同一设备类型中，用于区分不同的设备实例或设备分区 。比如说，系统中有多个串口设备，它们可能共享同一个主设备号，但每个串口设备会有不同的次设备号，这样驱动程序就能根据次设备号来准确地操作特定的串口设备 。

主设备号和次设备号共同构成了设备的唯一标识，通过这两个号码，内核可以准确地定位和管理每一个字符设备，实现用户程序与设备之间的通信和控制 。

2.2 驱动模型

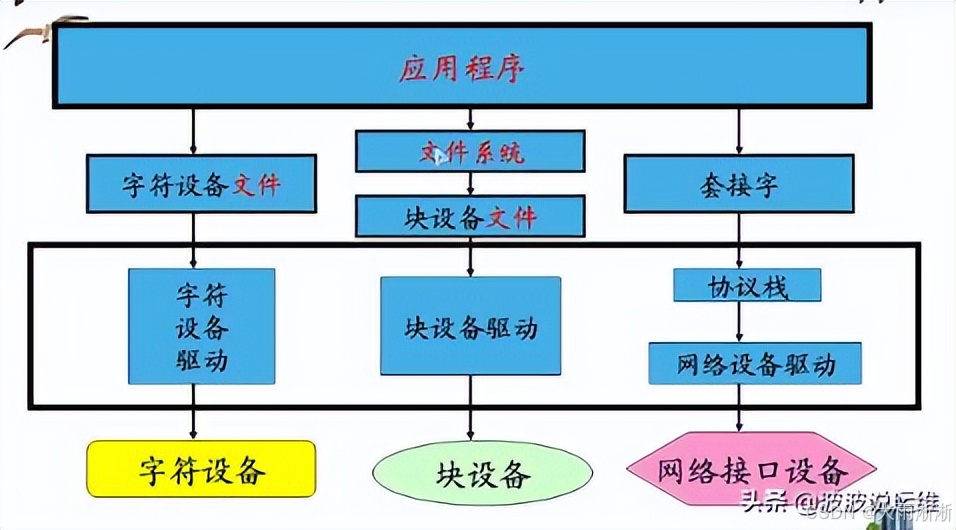

字符设备驱动程序是内核与字符设备之间的桥梁，它负责实现设备的各种操作逻辑，直接与硬件设备进行交互。在 Linux 内核中，字符设备驱动主要通过实现file_operations结构体中的函数来提供对设备的操作接口。这个结构体就像是一个功能集合，包含了诸如open（打开设备）、read（从设备读取数据）、write（向设备写入数据）、release（释放设备）等一系列函数指针 。

当用户程序对字符设备文件执行open、read、write等系统调用时，内核会根据设备文件的主设备号找到对应的字符设备驱动程序，并调用file_operations结构体中相应的函数来完成具体的操作。例如，当用户程序调用read函数从串口设备读取数据时，内核会找到串口设备的驱动程序，并调用驱动中实现的read函数，这个函数会直接与串口硬件进行交互，从硬件中读取数据并返回给用户程序 。

与块设备不同，字符设备驱动一般不涉及复杂的缓存机制，数据通常是直接在设备和用户程序之间传输 。这就要求字符设备驱动开发者需要自行处理好并发控制和同步问题，以确保在多进程或多线程环境下，设备的访问和数据传输能够正确、稳定地进行 。因为如果多个进程同时对字符设备进行读写操作，而没有合适的同步机制，就可能会导致数据混乱、设备状态异常等问题 。比如，当多个进程同时向打印机设备写入数据时，如果没有进行并发控制，打印出来的内容可能就会是混乱无序的 。所以，在字符设备驱动开发中，常常会使用互斥锁（mutex）、信号量（semaphore）等同步工具来保证设备操作的原子性和数据的一致性 。

三、常见字符设备及应用场景

3.1 键盘与鼠标

键盘和鼠标是我们日常使用计算机时最常用的字符设备，它们主要用于向计算机输入用户的指令和操作信息 。在办公场景中，我们通过键盘快速输入文字、数字和各种命令，完成文档编辑、数据处理等工作；而鼠标则方便我们进行菜单选择、文件操作、图形绘制等任务，通过点击、拖动等操作，实现对计算机界面的直观控制 。在游戏场景下，键盘和鼠标更是玩家与游戏进行交互的关键设备，玩家通过精准的按键操作和鼠标移动，实现游戏角色的移动、攻击、防御等各种动作，它们的响应速度和准确性直接影响着游戏的体验和玩家的操作表现 。

3.2 串口设备

串口设备在工业控制、物联网等领域有着广泛的应用 。比如在工业自动化生产线中，串口常被用于连接可编程逻辑控制器（PLC）、传感器、仪表等设备，实现设备之间的数据传输和控制指令的发送 。通过串口通信，上位机（如工业计算机）可以实时获取传感器采集到的温度、压力、流量等数据，并根据这些数据对生产过程进行监控和调整；同时，上位机也可以向 PLC 发送控制指令，控制电机的启停、阀门的开关等执行机构的动作 。在物联网应用中，许多智能家居设备、环境监测节点等也会使用串口进行数据的传输和交互，将设备的状态信息发送到云端或者接收来自云端的控制命令 。例如，智能温湿度传感器通过串口将采集到的温湿度数据发送给网关，再由网关上传到云端服务器，用户就可以通过手机 APP 远程查看和控制这些设备 。

3.3 打印机

打印机是将计算机中的数据输出到纸质介质上的字符设备，在办公、教育、家庭等场景中都不可或缺 。在办公环境中，打印机用于打印各类文档、报表、合同等，方便信息的存档和传递；在教育领域，教师可以通过打印机打印教学资料、试卷等，学生也可以打印自己的作业和论文 ；在家庭中，打印机可以满足家庭成员打印照片、文档、孩子的学习资料等需求 。随着技术的发展，打印机的功能也越来越多样化，除了传统的黑白和彩色打印，还具备扫描、复印、传真等功能，成为了家庭和办公场景中的多功能办公设备 。例如，喷墨打印机适合打印彩色照片和图像，能够呈现出丰富的色彩和细腻的图像细节；而激光打印机则在打印速度和文字清晰度方面表现出色，更适合大量文档的打印 。

3.4 其他字符设备

除了上述常见的字符设备外，还有一些特殊的字符设备也在各自的领域发挥着重要作用 。比如，在医疗设备中，一些监护仪、血糖仪等设备通过串口或者 USB 接口（也可视为字符设备接口的一种扩展）与计算机连接，将患者的生理数据实时传输到计算机中，供医护人员进行监测和分析 ；在通信领域，调制解调器作为一种字符设备，用于实现数字信号与模拟信号之间的转换，使得计算机能够通过电话线进行数据通信，虽然随着网络技术的发展，它的使用场景逐渐减少，但在一些特定的通信环境中仍有应用 。另外，在嵌入式系统开发中，常常会使用到虚拟串口设备，它通过软件模拟实现串口的功能，方便开发者进行程序调试和设备通信测试 。

四、字符设备与块设备的区别

在 Linux 设备体系中，字符设备和块设备是两种非常重要的设备类型，它们各自有着独特的特点和适用场景，下面我们通过表格来详细对比一下它们的区别 ：

比较项目	字符设备	块设备
数据交互单位	以字节（byte）为单位，按字符流的形式进行数据传输，每次读写的数据量通常较小	以数据块（block）为单位进行读写，数据块大小一般固定，常见的有 512 字节、4KB 等 ，适合大量数据的批量传输
访问模式	一般只支持顺序访问，即按照数据的先后顺序依次进行读取或写入操作，无法直接跳转到指定位置进行读写	支持随机访问，可以根据需要直接读取或写入设备上任意位置的数据块，比如在硬盘中可以直接定位到某个扇区进行数据读写
缓冲缓存	通常没有复杂的缓存机制，数据读写直接与设备硬件交互，这使得它在处理实时性要求高的数据时表现出色，但也可能因为缺乏缓存而导致 I/O 效率相对较低	有较为复杂的缓存机制，内核会为块设备维护高速页缓存（Page Cache） ，读写请求可能先与缓存交互，只有在缓存中没有所需数据时才会访问设备硬件。此外，还通过 I/O 调度器对 I/O 请求进行合并、排序等优化操作，以减少磁盘寻道时间，提高数据传输的整体效率
使用方式	应用程序可以直接通过设备文件对字符设备进行读写操作，无需挂载文件系统	需要先挂载文件系统后才能使用，文件系统为用户提供了一种对设备上数据进行组织和管理的方式，方便用户进行文件的创建、删除、修改等操作
驱动目标	字符设备驱动的主要目标是满足实时性和低延迟的要求，确保数据能够及时、准确地传输，如键盘输入的字符需要立即被系统接收和处理	块设备驱动侧重于优化吞吐量和顺序访问性能，通过对 I/O 请求的合理调度和缓存管理，提高设备的整体数据传输能力，例如硬盘在读写大量文件数据时，需要高效的驱动机制来提升读写速度
常见设备举例	键盘、鼠标、串口设备、打印机、调制解调器等	硬盘、固态硬盘（SSD）、U 盘、SD 卡等存储设备

通过上述对比，可以看出字符设备和块设备在 Linux 系统中扮演着不同的角色，它们各自的特点决定了其适用的场景和应用范围 。理解这些区别，对于我们在 Linux 系统开发、设备驱动编写以及系统性能优化等方面都有着重要的意义 。

五、编写一个简单的字符设备驱动

了解了字符设备的基本概念和工作原理后，下面我们通过一个简单的实例来深入理解如何编写字符设备驱动。这里我们将以一个虚拟的 LED 字符设备驱动为例，展示字符设备驱动开发的基本流程和关键步骤 。在实际开发中，虽然 LED 通常可能通过 GPIO 操作来控制，但我们把它抽象为一个字符设备，这样可以更方便地展示字符设备驱动的开发过程 。

5.1 准备工作

在开始编写驱动代码之前，我们需要引入一些必要的头文件，这些头文件包含了驱动开发中所需的各种结构体定义、函数声明和宏定义 。

#include <linux/module.h>    // 模块相关，包含了模块初始化和卸载的宏定义等，是模块编程必不可少的头文件

  #include <linux/kernel.h> // 内核核心头文件，提供了内核常用的函数和类型定义

#include <linux/fs.h> // 文件系统相关，包含了文件操作相关的结构体定义，如struct file_operations

#include <linux/init.h> // 初始化相关，包含了模块初始化函数的宏定义

#include <linux/cdev.h> // 字符设备相关，定义了字符设备结构体cdev以及相关操作函数

#include <linux/slab.h> // 内存分配相关，提供了如kmalloc、kfree等内核内存分配和释放函数

#include <linux/uaccess.h> // 用户空间访问相关，包含了copy_to_user、copy_from_user等函数，用于在内核空间和用户空间之间进行数据传输

#include <linux/device.h> // 设备模型相关，包含了设备、类等结构体的定义，用于创建设备节点和设备类

5.2 定义设备号

设备号是字符设备的重要标识，它由主设备号和次设备号组成 。在 Linux 内核中，我们可以通过alloc_chrdev_region函数来动态分配设备号，也可以使用register_chrdev_region函数来静态分配已知的设备号 。这里我们采用动态分配的方式，因为它更加灵活，能有效避免设备号冲突 。

dev_t devid;  // 定义设备号变量

int ret;

// 动态分配设备号，参数依次为：存放分配结果的设备号指针、起始次设备号、要分配的设备号数量、设备名称

ret = alloc_chrdev_region(&devid, 0, 1, "my_led_dev");

if (ret < 0) {

 printk(KERN_ERR "Device number allocation failed\n");

 return ret;

}

// 提取主设备号和次设备号

int major = MAJOR(devid);

int minor = MINOR(devid);

printk(KERN_INFO "Allocated device number: major = %d, minor = %d\n", major, minor);

在上述代码中，alloc_chrdev_region函数的第一个参数&devid是一个指向dev_t类型变量的指针，用于接收内核分配的设备号；第二个参数0表示起始次设备号为 0；第三个参数1表示只分配 1 个设备号；最后一个参数"my_led_dev"是设备的名称，这个名称会在/proc/devices文件中显示，方便我们识别设备 。

如果设备号分配成功，alloc_chrdev_region函数会返回 0，否则返回一个负数的错误码 。我们通过检查返回值来判断设备号分配是否成功，如果失败，就打印错误信息并返回错误码 。

5.3 构建 file_operations 结构体

file_operations结构体是字符设备驱动的核心，它定义了一系列函数指针，这些函数实现了对字符设备的各种操作 。对于我们的 LED 字符设备，我们至少需要实现open、read、write和release函数 。

// 定义file_operations结构体实例

static struct file_operations led_fops = {

 .owner = THIS_MODULE, // 指向拥有这个结构体的模块的指针，一般初始化为THIS_MODULE

 .open = led_open, // 打开设备时调用的函数

 .read = led_read, // 从设备读取数据时调用的函数

 .write = led_write, // 向设备写入数据时调用的函数

 .release = led_release, // 释放设备时调用的函数

};

// 打开设备函数实现

static int led_open(struct inode *inode, struct file *filp) {

 printk(KERN_INFO "LED device opened\n");

 // 这里可以进行一些设备初始化操作，比如初始化硬件寄存器等

 return 0;

}

// 从设备读取数据函数实现

static ssize_t led_read(struct file *filp, char __user *buf, size_t count, loff_t *f_pos) {

 // 这里简单返回一个固定值，实际应用中应根据设备状态返回相应数据

 char data = 'A';

 if (copy_to_user(buf, &data, 1)) {

 return -EFAULT;

 }

 return 1;

}

// 向设备写入数据函数实现

static ssize_t led_write(struct file *filp, const char __user *buf, size_t count, loff_t *f_pos) {

 char data;

 if (copy_from_user(&data, buf, 1)) {

 return -EFAULT;

 }

 // 这里根据写入的数据进行LED控制操作，比如控制LED的亮灭

 if (data == '1') {

 // 假设这里有控制LED亮的硬件操作函数，实际应用中需根据硬件情况实现

 led_control(1);

 printk(KERN_INFO "LED turned on\n");

 } else if (data == '0') {

 led_control(0);

 printk(KERN_INFO "LED turned off\n");

 }

 return 1;

}

// 释放设备函数实现

static int led_release(struct inode *inode, struct file *filp) {

 printk(KERN_INFO "LED device released\n");

 // 这里可以进行一些设备资源释放操作，比如关闭硬件连接等

 return 0;

}

在上述代码中，led_open函数在设备被打开时调用，我们可以在这个函数中进行一些设备初始化操作，比如初始化硬件寄存器、分配内存等 。led_read函数用于从设备读取数据，这里我们简单地返回一个固定字符'A'，实际应用中应该根据设备的状态和数据来返回正确的数据 。led_write函数用于向设备写入数据，我们从用户空间读取一个字符，根据这个字符的值来控制 LED 的亮灭，这里假设led_control函数是控制 LED 硬件的函数，实际开发中需要根据硬件连接和控制方式来实现 。led_release函数在设备被释放时调用，我们可以在这个函数中进行一些设备资源的释放操作，比如关闭硬件连接、释放内存等 。

5.4 初始化和添加字符设备

定义好file_operations结构体后，我们需要初始化一个cdev结构体，并将其添加到内核中 。

struct cdev led_cdev;  // 定义字符设备结构体实例

// 初始化字符设备结构体，参数为：要初始化的cdev结构体指针、file_operations结构体指针

cdev_init(&led_cdev, &led_fops);

led_cdev.owner = THIS_MODULE;

// 将字符设备添加到内核，参数为：要添加的cdev结构体指针、设备号、设备数量

ret = cdev_add(&led_cdev, devid, 1);

if (ret < 0) {

 printk(KERN_ERR "Failed to add character device\n");

 unregister_chrdev_region(devid, 1); // 释放已分配的设备号

 return ret;

}

printk(KERN_INFO "Character device added successfully\n");

在这段代码中，cdev_init函数用于初始化cdev结构体，它将cdev结构体与我们之前定义的file_operations结构体关联起来 。然后，我们设置led_cdev.owner为THIS_MODULE，表示这个字符设备属于当前模块 。最后，使用cdev_add函数将字符设备添加到内核中，如果添加失败，我们需要释放之前分配的设备号，并返回错误 。

5.5 卸载驱动

当驱动模块被卸载时，我们需要从内核中删除字符设备，并释放设备号 。

// 模块卸载函数

static void __exit led_drv_exit(void) {

 cdev_del(&led_cdev); // 从内核中删除字符设备

 unregister_chrdev_region(devid, 1); // 释放设备号

 printk(KERN_INFO "LED driver removed\n");

}

module_exit(led_drv_exit);

在led_drv_exit函数中，我们首先使用cdev_del函数删除之前添加到内核中的字符设备，然后使用unregister_chrdev_region函数释放之前分配的设备号 。最后，通过module_exit宏将led_drv_exit函数注册为模块卸载函数，这样当模块被卸载时，就会自动调用这个函数来完成资源的清理工作 。

六、总结与展望

字符设备作为 Linux 系统中设备管理的重要组成部分，以其独特的字节流传输方式、简单直接的驱动模型和广泛的应用场景，在系统中发挥着不可替代的作用 。它通过设备文件和设备号与系统紧密相连，为用户空间提供了与硬件交互的便捷接口 。在驱动开发中，定义设备号、构建file_operations结构体、初始化和添加字符设备以及正确卸载驱动是关键步骤 ，每一步都需要开发者深入理解内核机制和硬件特性 。

随着 Linux 系统在各个领域的不断发展和应用，字符设备也将持续扮演重要角色 。在物联网时代，大量的传感器、嵌入式设备等都需要通过字符设备接口与系统进行通信，字符设备驱动的优化和创新将直接影响到这些设备的性能和稳定性 。在工业控制领域，字符设备对于实时性和可靠性的要求将促使驱动开发者不断改进驱动算法和设计，以满足日益增长的工业自动化需求 。

对于想要深入学习 Linux 系统开发和设备驱动编程的读者来说，字符设备是一个很好的切入点 。通过深入研究字符设备的原理和实践，不仅可以掌握 Linux 设备驱动开发的基本技能，还能为进一步探索更复杂的块设备驱动、网络设备驱动等打下坚实的基础 。希望本文能成为你探索 Linux 字符设备世界的一把钥匙，开启你在 Linux 驱动开发领域的精彩旅程 。
