h264分析一（基本码流分析）

为什么要进行视频编码？

如果不进行编码的话，视频文件非常大，不利于传输和存储。如果一个YUV420格式的视频，分辨率1080P，帧率25fps，时常2小时，不压缩的情况下大小为1920 x 1080 x 1.5 x 25 x 2 x 3600 = 521.4G

为什么使用YUV而不是RGB存储？

RGB有颜色相关性，不容易压缩。？？？

从那些方面来压缩视频？

• 空间冗余（帧内压缩）：将一帧图像划分16 x 16的块后，相邻的块很多时候都有明显的相似性，这种就叫空间冗余
• 时间冗余（帧间压缩）：帧率25的视频前后两帧相差只有40ms，两张图像变化比较小，相似度很高，这种叫时间冗余
• 视觉冗余（变换、量化）：人眼对高频信息的敏感度小于低频信息。去除部分高频信息，人眼看起来差别不大，这种就视觉冗余。
• 信息熵冗余（熵编码）：例如tar压缩文件，去压缩数据，这种叫信息熵冗余。

YUV宏块的大小分别是多少？

• Y：16 x 16
• U：8 x 8
• V：8 x 8

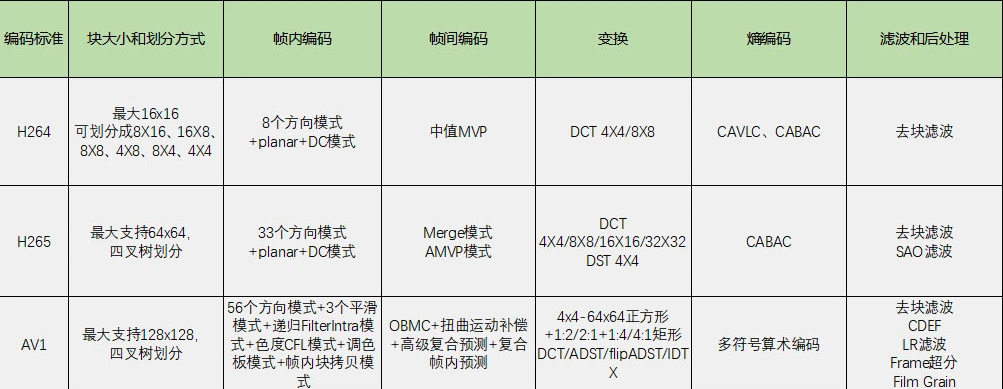

h.264与h.265与av1

编码差别

相同码率质量与速度差别

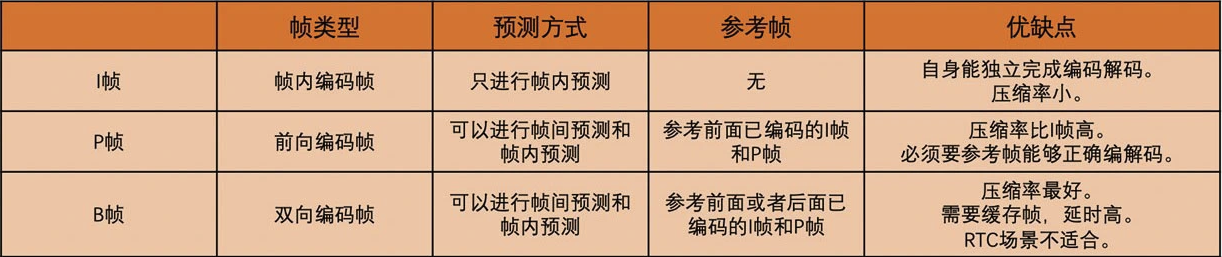

帧有几种类型？

帧类型主要分为三类

知道什么是IDR帧吗？为什么要有IDR帧？

IDR帧也叫立即刷新帧。如果一个参考帧出现问题，后面所有的P帧和B帧都会出现问题，错误会不断累积，为了解决这个问题，H264规定IDR帧之后的帧不能参考IDR帧之前的帧。

什么是Slice？Slice有什么作用？

Slice是帧内部的概念，是为了并行编码设计的。可以将一帧图片划分为几个Slice，并且Slice之间相互独立、互不依赖、独立编码，这样就可以多线程并行对多个Slice进行编码，从而提升速度。但是也因为一帧内的几个Slice是相互独立的，帧内预测不能跨Slice进行，所以帧内编码会降低性能。

为什么帧内编码Slice会降低性能？

• 预测范围受限：在帧内预测中，一个像素块可以参考其相邻的已编码块进行预测。但当帧被划分成多个 Slice 时，每个 Slice 内的块只能参考同一个 Slice 内的块，而不能参考其他 Slice 内的块。这种限制减少了可用于预测的像素块数量，降低了预测的准确性。
• 减少了预测模式选择：帧内预测有多种模式，选择最佳模式是基于周围块的像素值。当 Slice 限制了块的参考范围，某些模式可能无法使用或其效果显著降低，从而影响编码效率。
• 增加了编码冗余：由于 Slice 间不能相互预测，必须为每个 Slice 内的块单独进行预测和编码。这可能导致某些模式和参数在不同 Slice 中重复出现，增加了编码冗余。
• 码率和压缩效率：由于 Slice 的独立性，编码器需要为每个 Slice 单独管理压缩参数，这会增加编码复杂度和码率开销，从而降低整体压缩效率。

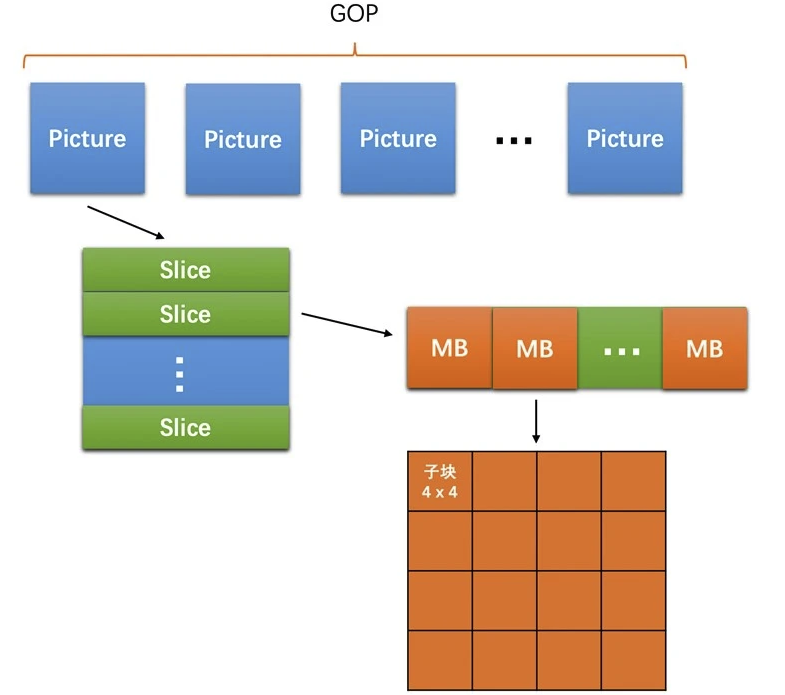

帧的在码流中到底是怎么存储的？

一帧图像可以划分为一个或者多个Slice，一个Slice中包含多个宏块（宏块头和宏块data），一个宏块又可以划分为多个不同尺寸的子块

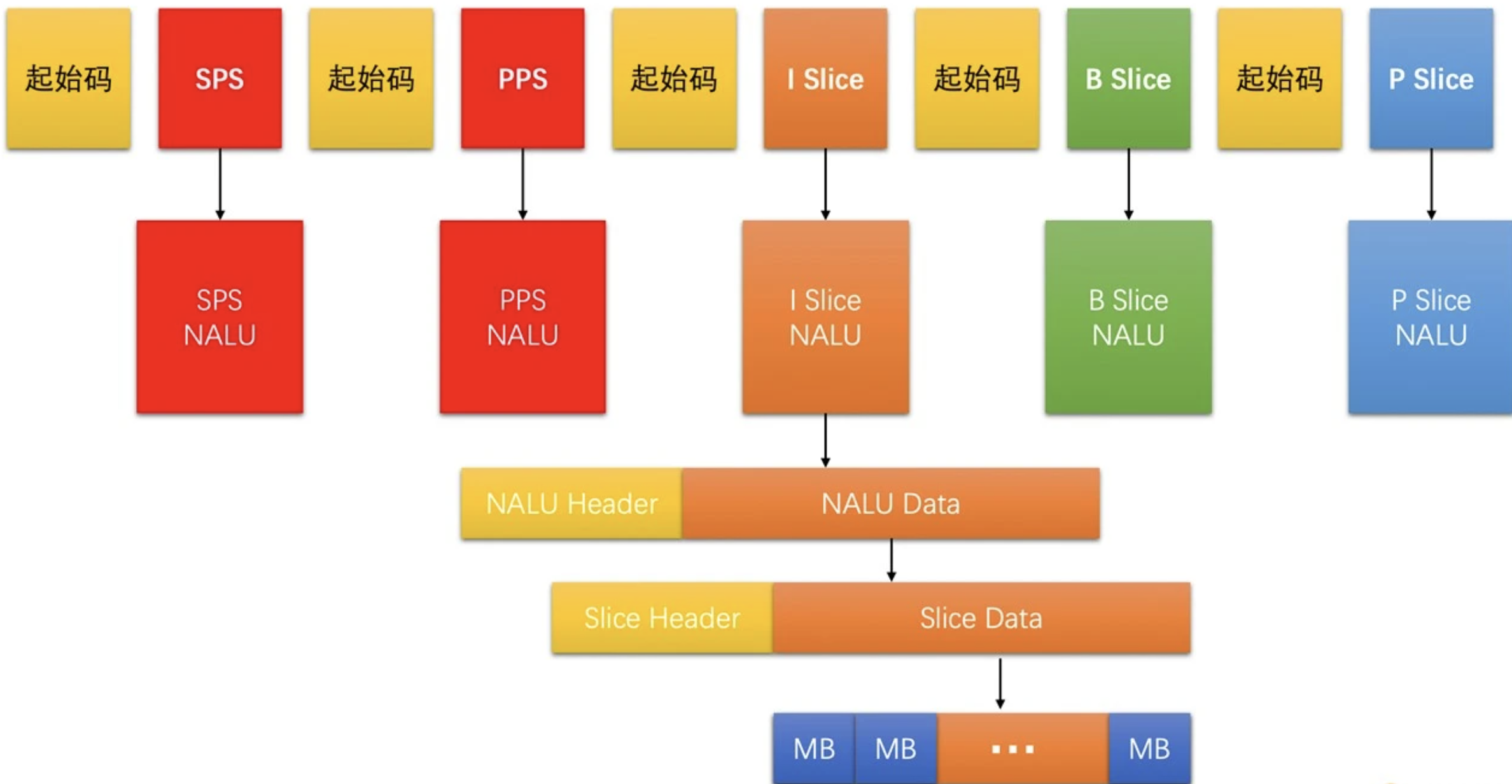

码流结构具体是怎么样的？

首先是起始码

h264的码流结构有两种

• Annexb格式：使用4字节的00 00 00 01或者3字节的00 00 01来作为起始码。图像编码数据中也可能出现00 00 00 01或者00 00 01，会将图像编码数据中的几种字节做特殊处理

• • 00 00 00改为00 00 03 00
  • 00 00 01改为00 00 03 01
  • 00 00 02改为00 00 03 02
  • 00 00 03改为00 00 03 03

• MP4格式：在图像编码数据的开始使用4个字节作为长度标识

然后是NALU

除了图像数据，还有一些编码数据需要存储，将一些通用的编码数据提取，不在图像编码中重复，H264设计了2个数据集SPS（序列参数集）、PPS（图像参数集）。由于帧是被划分为一个或多个Slice，所以帧在码流中是以Slice单元存储的。为了区分这几种数据，H264设计了NALU（网络抽象层）来区分这些数据。SPS是一个NALU、PPS是一个NALU、每一个Slice是一个NALU。

• SPS的NALU：1字节的NALU Header + n字节的NALU Data
• PPS的NALU：1字节的NALU Header + n字节的NALU Data
• Slice的NALU：1字节的NALU Header + n字节的NALU Data（Slice Header + Slice Data（MB Data））

NALU是怎么区分上述类型的？

使用NALU头进行区分上述类型。NALU头共占用1字节，第一位在h264必须是0，后续2位代表该NALU的重要性，参考帧、SPS、PPS该值必须大于0，后续5位代表NALU的类型。

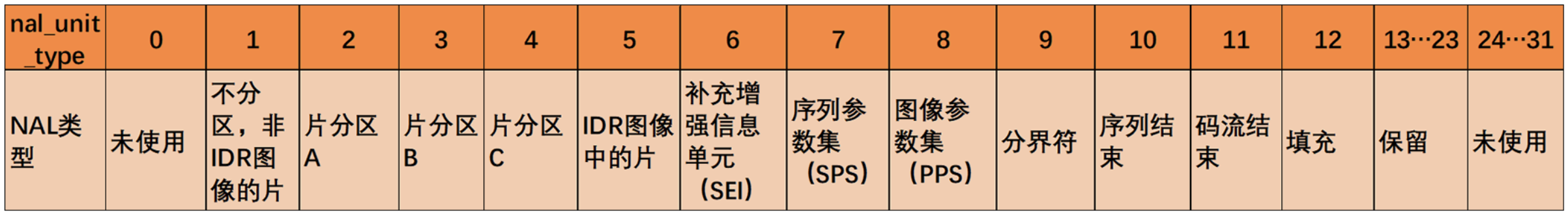

NALU类型

怎么区分非IDR帧中的I、P、B帧？

由于NALU头只区分了IDR帧和非IDR帧，具体的帧判断要解析Slice头中的slice_type字段来判断。

总结H264编码：

H.264 原始码流（裸流）是由⼀个接⼀个 NALU 组成，它的功能分为两层：VCL（视频编码层）和 NAL（⽹络抽象层）。

• 视频编码层 VCL（Video Coding Layer）：是对视频编码核心算法过程、片、宏块、子宏块等概念的定义。可通过空间冗余、时间冗余、视觉冗余、信息熵冗余四个方向来进行视频压缩，分别对应帧内编码、帧间编码、dst变换和量化、熵编码来进行视频压缩。为了提高编解码速度，会将帧划分为Slice，进行并行编码。为了解决帧内编码的块效应问题，使用去块滤波。

• 网路抽象层 NAL（Network Abstract Layer）：负责将 VCL 产生的比特字符串适配到各种各样的网络和多元环境中，主要结构：

  • 起始码->NALU(header data(SPS/PPS/SEI/Slice...)

  • Slice(header data)->MB(header data)
