一、Local_Pref属性

Local_Pref属性用于判断流量离开AS时的最佳路由。本地优先级（Local_Pref）属性仅在IBGP对等体之间交换，不通告给其他AS。

Local_Pref属性表明路由器的BGP优先级，用于判断流量离开AS时的最佳路由。当BGP的设备通过不同的IBGP对等体得到目的地址相同但下一跳不同的多条路由时，将优先选择Local_Pref属性值较高的路由。Local_Pref属性仅在IBGP对等体之间有效，不通告给其他AS。Local_Pref属性可以手动配置，如果路由没有配置Local_Pref属性，BGP选路时将该路由的Local_Pref值按缺省值100来处理。

修改Local_Pref属性的方法有两个，具体如下：

方法	使用场景
使用default local-preference命令。	为本机向所有IBGP邻居发布的所有路由设置一个缺省的Local_Pref。
使用出口路由策略或入口路由策略，并且路由策略里配置了apply local-preference命令。	可以为本机向任意IBGP邻居发布的任意路由设置Local_Pref，并且可以为不同的路由设置不同的Local_Pref。说明：当路由同时符合default local-preference和apply local-preference命令时，apply local-preference命令的配置优先生效。

方法

使用场景

使用default local-preference命令。

为本机向所有IBGP邻居发布的所有路由设置一个缺省的Local_Pref。

使用出口路由策略或入口路由策略，并且路由策略里配置了apply local-preference命令。

可以为本机向任意IBGP邻居发布的任意路由设置Local_Pref，并且可以为不同的路由设置不同的Local_Pref。

说明：当路由同时符合default local-preference和apply local-preference命令时，apply local-preference命令的配置优先生效。

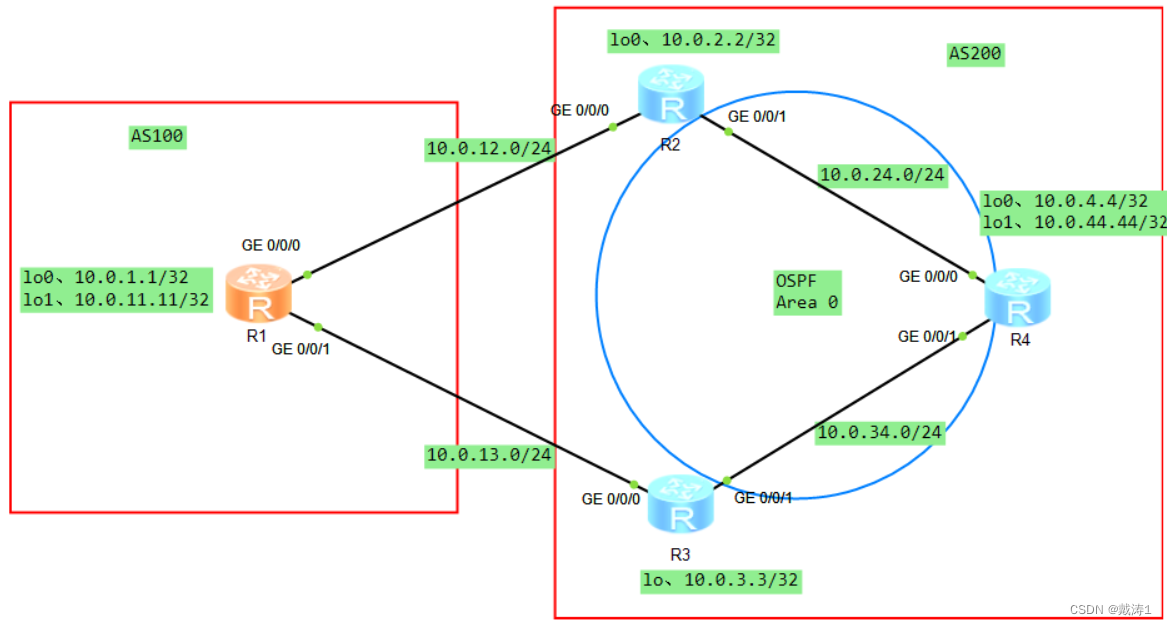

实例：

所有设备的IP地址：

[R1]display ip interface brief
Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              10.0.12.1/24         up         up
GigabitEthernet0/0/1              10.0.13.1/24         up         up
LoopBack0                         10.0.1.1/32          up         up(s)
LoopBack1                         10.0.11.11/32        up         up(s)

[R2]display ip interface brief
Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              10.0.12.2/24         up         up
GigabitEthernet0/0/1              10.0.24.2/24         up         up

[R3]display ip interface brief
Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              10.0.13.3/24         up         up
GigabitEthernet0/0/1              10.0.34.3/24         up         up

[R4]display ip interface brief
Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              10.0.24.4/24         up         up
GigabitEthernet0/0/1              10.0.34.4/24         up         up
LoopBack0                         10.0.4.4/32          up         up(s)
LoopBack1                         10.0.44.44/32        up         up(s)

配置OSPF，目的是用LoopBack接口做令居关系：

[R2-ospf-1]display this
#
ospf 1 router-id 10.0.2.2
 area 0.0.0.0
  network 10.0.24.0 0.0.0.255
  network 10.0.2.2 0.0.0.0

[R3-ospf-1]display this
#
ospf 1 router-id 10.0.3.3
 area 0.0.0.0
  network 10.0.34.0 0.0.0.255
  network 10.0.3.3 0.0.0.0

[R4-ospf-1]display this
#
ospf 1 router-id 10.0.4.4
 area 0.0.0.0
  network 10.0.4.4 0.0.0.0
  network 10.0.24.0 0.0.0.255
  network 10.0.34.0 0.0.0.255

配置BGP，EBGP用物理接口来做令居关系，IBGP用LoopBack接口：

[R1-bgp]display this
#
bgp 100
 router-id 10.0.1.1
 peer 10.0.12.2 as-number 200
 peer 10.0.13.3 as-number 200
 #
 ipv4-family unicast
  undo synchronization
  network 10.0.1.1 255.255.255.255
  network 10.0.11.11 255.255.255.255
  peer 10.0.12.2 enable
  peer 10.0.13.3 enable

[R2-bgp]display this
#
bgp 200
 router-id 10.0.2.2
 peer 10.0.3.3 as-number 200      ----建立令居
 peer 10.0.3.3 connect-interface LoopBack0     ----指定更新源
 peer 10.0.4.4 as-number 200
 peer 10.0.4.4 connect-interface LoopBack0
 peer 10.0.12.1 as-number 100
 #
 ipv4-family unicast
  undo synchronization
  peer 10.0.3.3 enable
  peer 10.0.3.3 next-hop-local      ----更改吓一跳属性
  peer 10.0.4.4 enable
  peer 10.0.4.4 next-hop-local
  peer 10.0.12.1 enable

[R3-bgp]display this
#
bgp 200
 router-id 10.0.3.3
 peer 10.0.2.2 as-number 200
 peer 10.0.2.2 connect-interface LoopBack0
 peer 10.0.4.4 as-number 200
 peer 10.0.4.4 connect-interface LoopBack0
 peer 10.0.13.1 as-number 100
 #
 ipv4-family unicast
  undo synchronization
  peer 10.0.2.2 enable
  peer 10.0.2.2 next-hop-local
  peer 10.0.4.4 enable
  peer 10.0.4.4 next-hop-local
  peer 10.0.13.1 enable

[R4-bgp]display this
#
bgp 200
 router-id 10.0.4.4
 peer 10.0.2.2 as-number 200
 peer 10.0.2.2 connect-interface LoopBack0
 peer 10.0.3.3 as-number 200
 peer 10.0.3.3 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  network 10.0.44.44 255.255.255.255
  peer 10.0.2.2 enable
  peer 10.0.3.3 enable

查看BGP路由发现去往R1的路由都是经过R2：

[R4]display bgp routing-table

 BGP Local router ID is 10.0.4.4
 Status codes: * - valid, > - best, d - damped,
               h - history,  i - internal, s - suppressed, S - Stale
               Origin : i - IGP, e - EGP, ? - incomplete

 Total Number of Routes: 5
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>i  10.0.1.1/32        10.0.2.2        0          100        0      100i
 * i                     10.0.3.3        0          100        0      100i
 *>i  10.0.11.11/32      10.0.2.2        0          100        0      100i
 * i                     10.0.3.3        0          100        0      100i
 *>   10.0.44.44/32      0.0.0.0         0                     0      i

接下来我们用Local_Pref值来修改下一跳，Local_Pref只能在本地修改，默认值是100，Local_Pref属性有两种方法：

方法一：在R3、BGP进程里把LocPrf值修改为200：

[R4]display bgp routing-table

 BGP Local router ID is 10.0.4.4                   修改前

 Total Number of Routes: 5
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>i  10.0.1.1/32        10.0.2.2        0          100        0      100i
 * i                     10.0.3.3        0          100        0      100i
 *>i  10.0.11.11/32      10.0.2.2        0          100        0      100i
 * i                     10.0.3.3        0          100        0      100i
 *>   10.0.44.44/32      0.0.0.0         0                     0      i
==============================================================================
[R4]display bgp routing-table

 BGP Local router ID is 10.0.4.4                   修改后

 Total Number of Routes: 3
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>i  10.0.1.1/32        10.0.3.3        0          200        0      100i
 *>i  10.0.11.11/32      10.0.3.3        0          200        0      100i
 *>   10.0.44.44/32      0.0.0.0         0                     0      i

方法二：在R2写一条10.0.1.1的前缀列表和路由策略，应用到BGP中，用路由策略去匹配前缀列表，如果匹配到前缀列表则增加LocPrf值，现在是两百（加50）加多少自定义，要比原先的大：

[R2]ip ip-prefix 1 permit 10.0.1.1 32
[R2]route-policy 1 permit node 10
Info: New Sequence of this List.
[R2-route-policy]if-match ip-prefix 1
[R2-route-policy]apply local-preference 250
[R2-route-policy]q
[R2]route-policy 1 permit node 20
[R2]bgp 200
[R2-bgp]peer 10.0.12.1 route-policy 1 import

配置完后LocPrf值修改为了250

[R4]display bgp routing-table

 BGP Local router ID is 10.0.4.4                   修改前

 Total Number of Routes: 3
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>i  10.0.1.1/32        10.0.3.3        0          200        0      100i
 *>i  10.0.11.11/32      10.0.3.3        0          200        0      100i
 *>   10.0.44.44/32      0.0.0.0         0                     0      i
==============================================================================
[R4]display bgp routing-table

 BGP Local router ID is 10.0.4.4                   修改后

 Total Number of Routes: 3
      Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

 *>i  10.0.1.1/32        10.0.2.2        0          250        0      100i
 *>i  10.0.11.11/32      10.0.3.3        0          200        0      100i
 *>   10.0.44.44/32      0.0.0.0         0                     0      i

结果：


[R4]tracert -a 10.0.44.44 10.0.1.1

traceroute to  10.0.1.1(10.0.1.1), max hops: 30 ,packet length: 40,press
CTRL_C to break

 1 10.0.24.2 60 ms  30 ms  50 ms

 2 10.0.12.1 80 ms  90 ms  70 ms
============================================================================
[R4]tracert -a 10.0.44.44 10.0.11.11

traceroute to  10.0.11.11(10.0.11.11), max hops: 30 ,packet length: 40,press
CTRL_C to break

 1 10.0.34.3 50 ms  40 ms  50 ms

 2 10.0.13.1 80 ms  80 ms  40 ms
