电子技术基础(三)__第7章 时序逻辑电路_D触发器

在触发器的分类中有 同步触发器 ，同步触发器有3种， 其中就有一种是 D触发器， 称为同步D触发器。

另外， 还有一种触发器是 维持阻塞型 D触发器。

这里 D,  指Delay 延时。

一   概念

1.1 概念

我们再次看到时钟上，有o 与 无o的区别，  这在学习JK触发器时了解过。

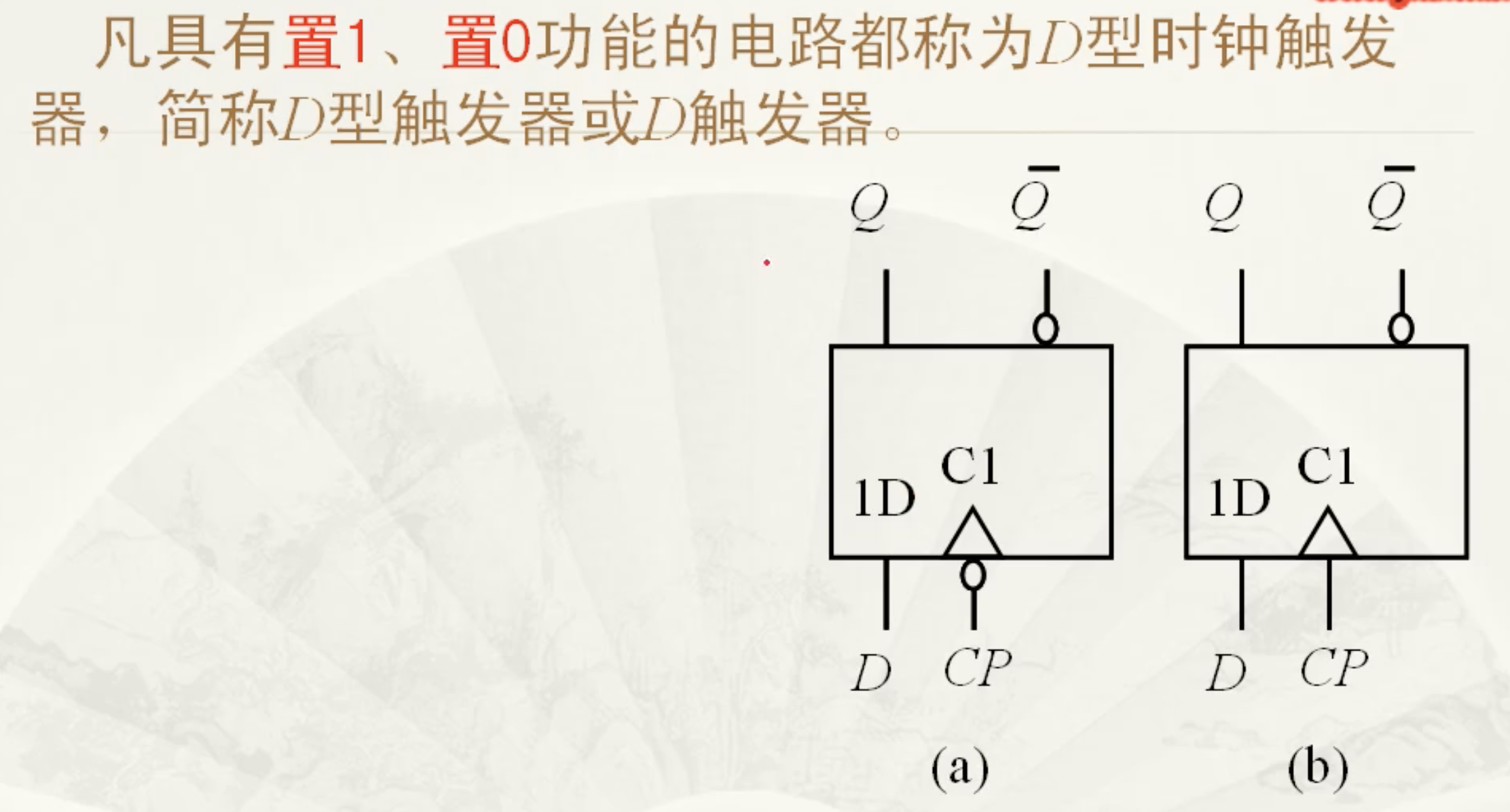

这里图(a) 中CP连接 上方有一个 o 圆圈， 表示下降沿触发，  图 (b)没有o 圆圈的表示上升沿触发。   也就是说时钟 CP在下降沿 或上升沿有效。

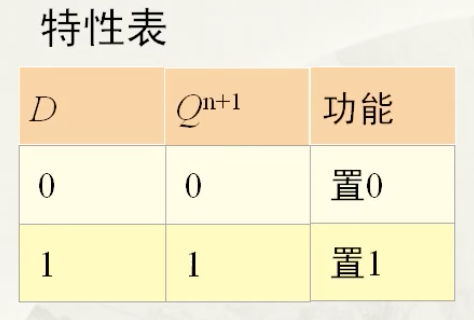

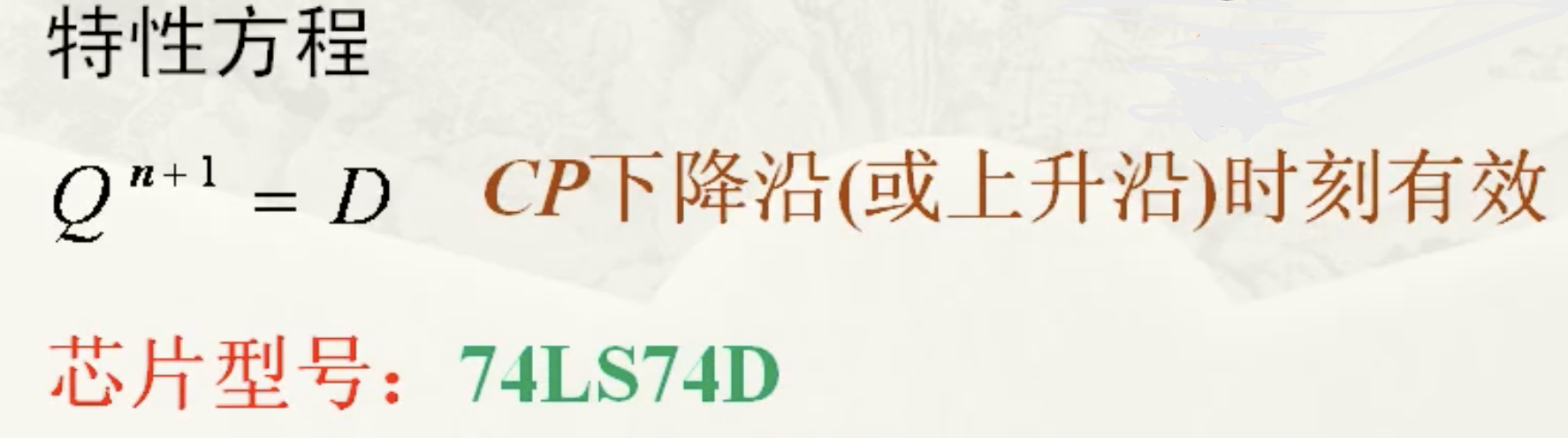

1.2 特性表、特性方程

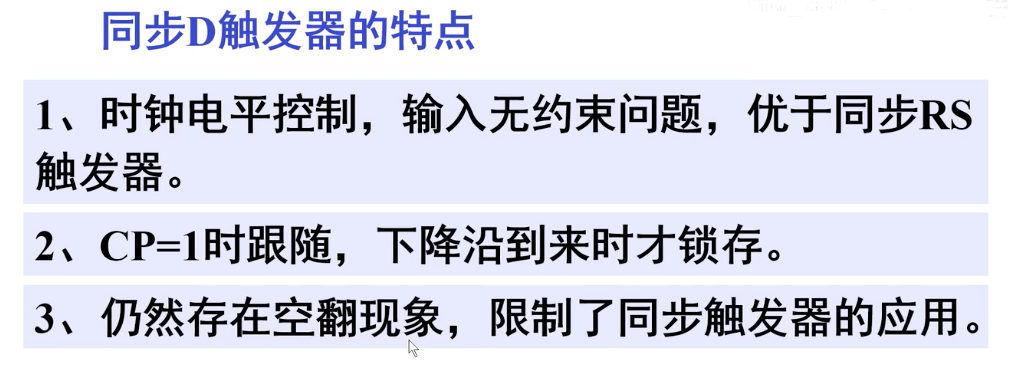

二  特点
